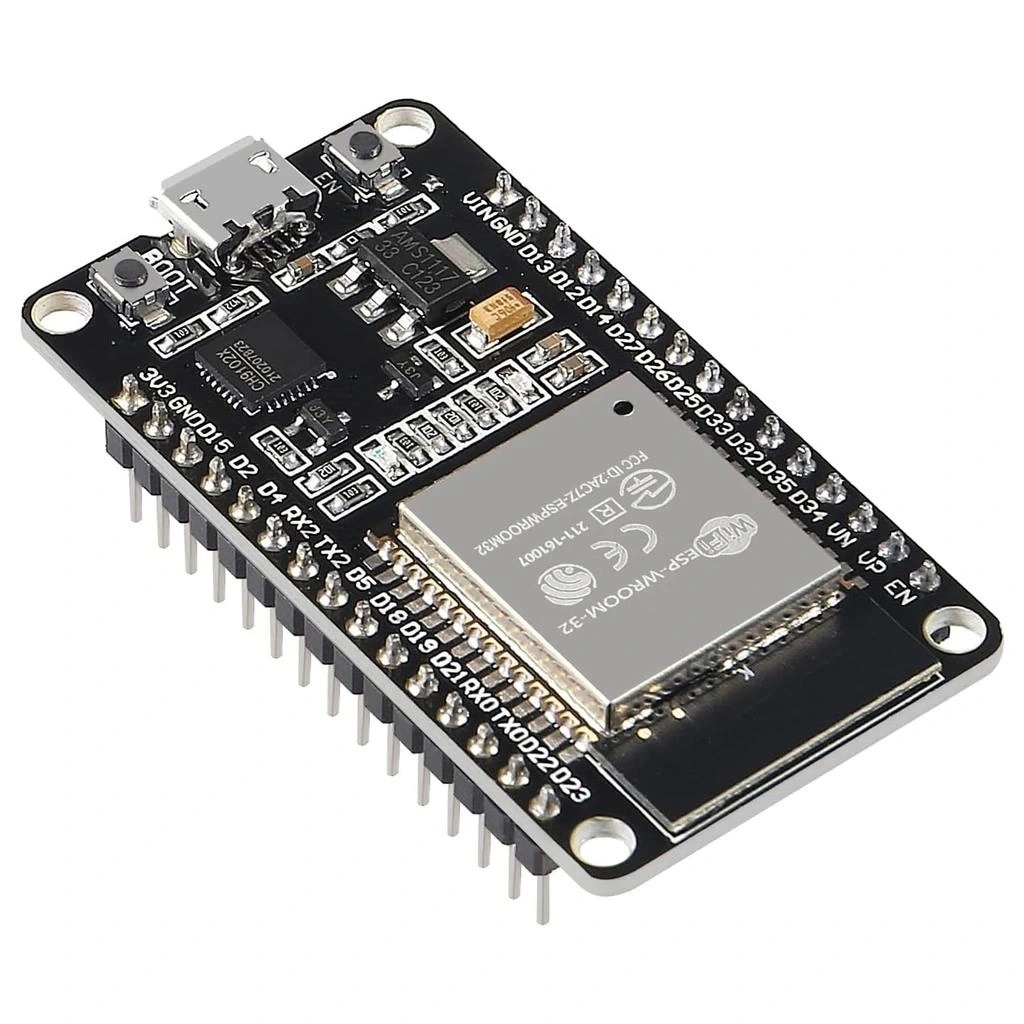

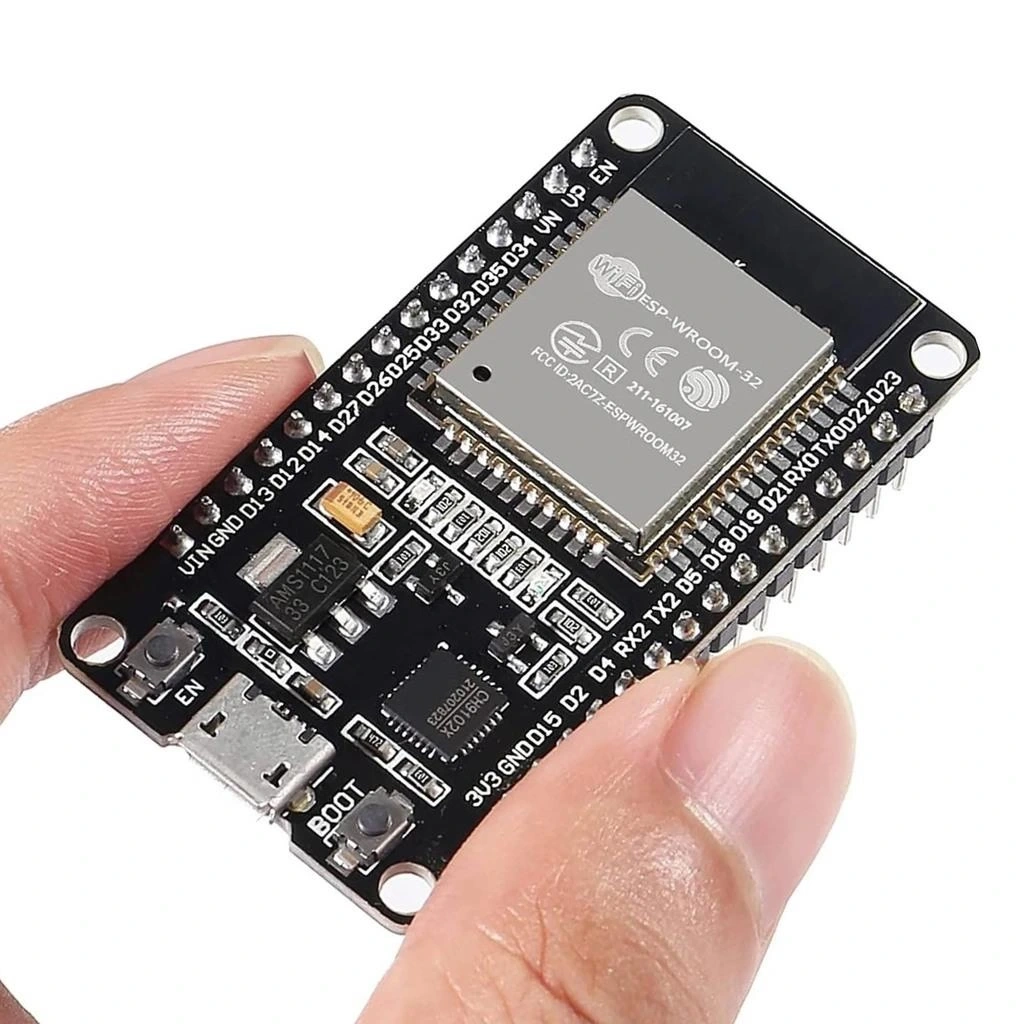

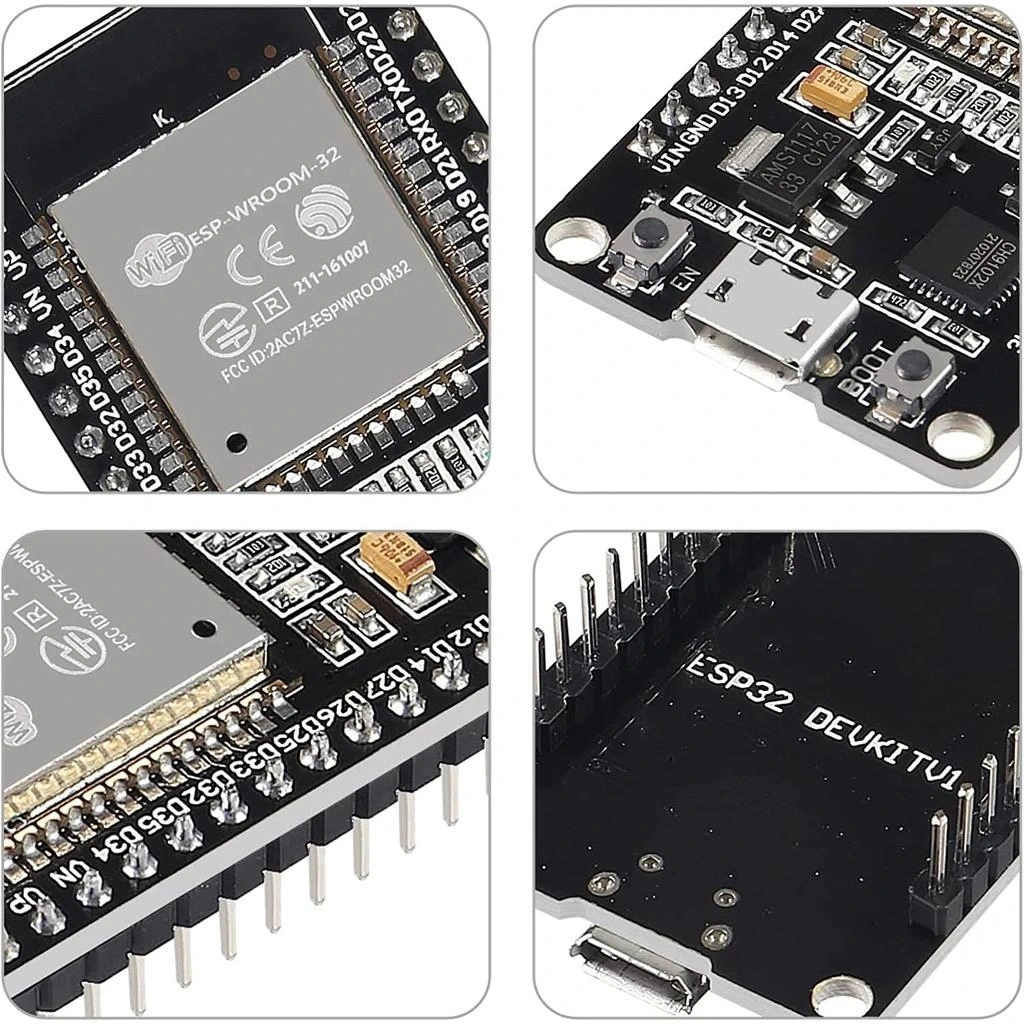

ESP32-WROOM-32 Wifi Bluetooth Geliştirme Kartı CH9102X

ESP32 WROOM-32 WiFi Bluetooth Geliştirme Kartı CH9102X

ESP32 WROOM-32 WiFi Bluetooth Geliştirme Kartı CH9102X, güçlü bir çift çekirdekli işlemci, entegre WiFi ve Bluetooth konnektivitesi sunan yeni nesil bir mikrodenetleyici geliştirme kartıdır. CH9102X USB-TTL dönüştürücü çipi ile donatılmış bu kart, önceki versiyonlardaki CP2102 veya CH340 çiplerine göre daha hızlı ve kararlı USB iletişimi sağlar. IoT projeleri, kablosuz bağlantı gerektiren uygulamalar ve prototipleme çalışmaları için ideal bir seçimdir.

Yüksek performanslı işlemcisi, geniş GPIO pin seti, çeşitli analog ve dijital arayüzleri ile ESP32 WROOM-32 CH9102X, akıllı ev sistemlerinden robotik projelere, kablosuz sensör ağlarından endüstriyel otomasyona kadar birçok alanda kullanılabilecek çok yönlü bir geliştirme platformudur. Arduino IDE, ESP-IDF, MicroPython gibi popüler geliştirme ortamlarıyla programlanabilme esnekliği, farklı programlama dillerine aşina kullanıcılara hitap eder.

Breadboard uyumlu tasarımı, çeşitli haberleşme protokollerini desteklemesi ve düşük güç tüketim modları ile ESP32 WROOM-32 WiFi Bluetooth Geliştirme Kartı CH9102X, Arduino ekosisteminden WiFi ve Bluetooth dünyasına geçiş yapmak isteyenler için mükemmel bir başlangıç noktasıdır.

---

Teknik Özellikler

Bu bölümde ESP32 WROOM-32 WiFi Bluetooth Geliştirme Kartı CH9102X'in detaylı teknik özellikleri listelenmektedir.

• İşlemci: Tensilica Xtensa LX6 çift çekirdekli, 32-bit işlemci
• Çalışma Frekansı: 240 MHz'e kadar ayarlanabilir
• Bellek: 520 KB SRAM
• Flash Bellek: 4MB SPI flash
• WiFi: 802.11 b/g/n (2.4 GHz)
• Bluetooth: v4.2 BR/EDR ve BLE (Bluetooth Low Energy)
• USB-TTL Dönüştürücü: CH9102X seri haberleşme çipi
• GPIO Pinleri: 32 genel amaçlı giriş/çıkış pini
• Analog Giriş: 18 kanal, 12-bit ADC
• Analog Çıkış: 2 kanal, 8-bit DAC
• PWM Kanalları: 16 kanal
• UART: 3 arayüz
• SPI: 3 arayüz
• I2C: 2 arayüz
• I2S: 2 arayüz
• Touch Sensör: 10 kapasitif dokunma sensörü
• Çalışma Voltajı: 3.3V lojik seviyesi
• Giriş Voltajı: 5V (USB) veya 7-12V (VIN pini)
• Anten: Entegre PCB anten

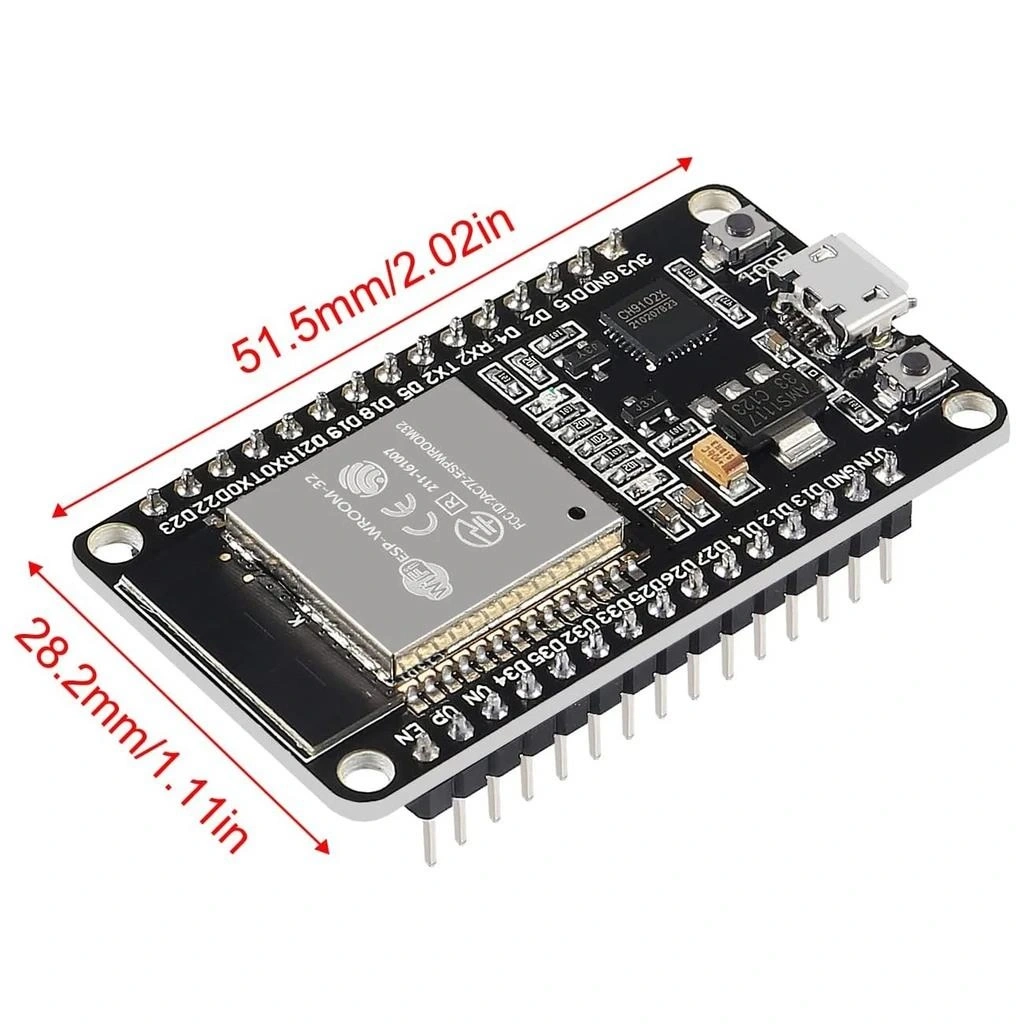

• Boyutlar: Yaklaşık 55mm x 27mm x 13mm
• Deep Sleep Akımı: 10μA'dan az
• Programlama: Arduino IDE, ESP-IDF, MicroPython, PlatformIO
• USB Bağlantı: Micro USB
• Butonlar: Reset ve Boot (Flash modu) butonları
• LED Göstergeler: Güç ve haberleşme LED'leri
• Çalışma Sıcaklığı: -40°C ila +85°C
• Breadboard Uyumlu: Evet

---

Kullanım Avantajları

ESP32 WROOM-32 WiFi Bluetooth Geliştirme Kartı CH9102X'in sağladığı temel avantajlar aşağıda listelenmiştir.

• CH9102X Seri Çipi: Daha kararlı USB bağlantısı ve sürücü uyumluluğu.
• Çift Çekirdekli Güçlü İşlemci: 240MHz işlem gücü ile karmaşık görevleri rahatlıkla yerine getirir.
• Entegre Kablosuz Bağlantı: Hem WiFi hem de Bluetooth desteği tek bir kartta.
• Düşük Güç Tüketimi: Deep sleep modunda ultra düşük enerji tüketimi.
• Çoklu Haberleşme Protokolleri: UART, SPI, I2C, I2S gibi yaygın protokoller desteklenir.
• Kapasitif Dokunma Sensörleri: Düğme ve kaydırıcı kontroller için 10 dokunmatik sensör.
• Zengin GPIO Yapısı: Çeşitli sensör ve aktuatörler için bol miktarda giriş/çıkış pini.
• Esnek Programlama: Çeşitli geliştirme ortamları ve diller ile programlanabilir.
• Breadboard Uyumlu Tasarım: Prototip geliştirmede kolay kullanım.
• Geniş Çalışma Sıcaklık Aralığı: Zorlu ortamlarda bile güvenilir çalışma.

---

İdeal Kullanım Alanları

Bu ESP32 geliştirme kartının tipik kullanım alanları aşağıda listelenmiştir.

• IoT (Nesnelerin İnterneti) Projeleri: Akıllı cihazlar ve internet bağlantılı sistemler
• Akıllı Ev Otomasyonu: Aydınlatma, iklimlendirme, güvenlik ve enerji yönetimi sistemleri
• Endüstriyel Kontrol Sistemleri: Fabrika otomasyonu ve uzaktan izleme sistemleri
• Kablosuz Sensör Ağları: Dağıtık veri toplama ve izleme sistemleri
• Giyilebilir Teknolojiler: Akıllı saat, fitness takip cihazları ve sağlık monitörleri
• Robotik Projeler: Otonom ve uzaktan kontrollü robot sistemleri
• Dokunmatik Arayüzler: Kapasitif dokunma sensörleri ile kullanıcı kontrol sistemleri
• Ses İşleme Uygulamaları: I2S arayüzü ile dijital ses projeler
• Ağ Geçidi (Gateway) Sistemleri: Farklı protokoller arası veri köprüleri
• Eğitim ve Prototipleme: Elektronik ve programlama eğitimi için ideal platform

---

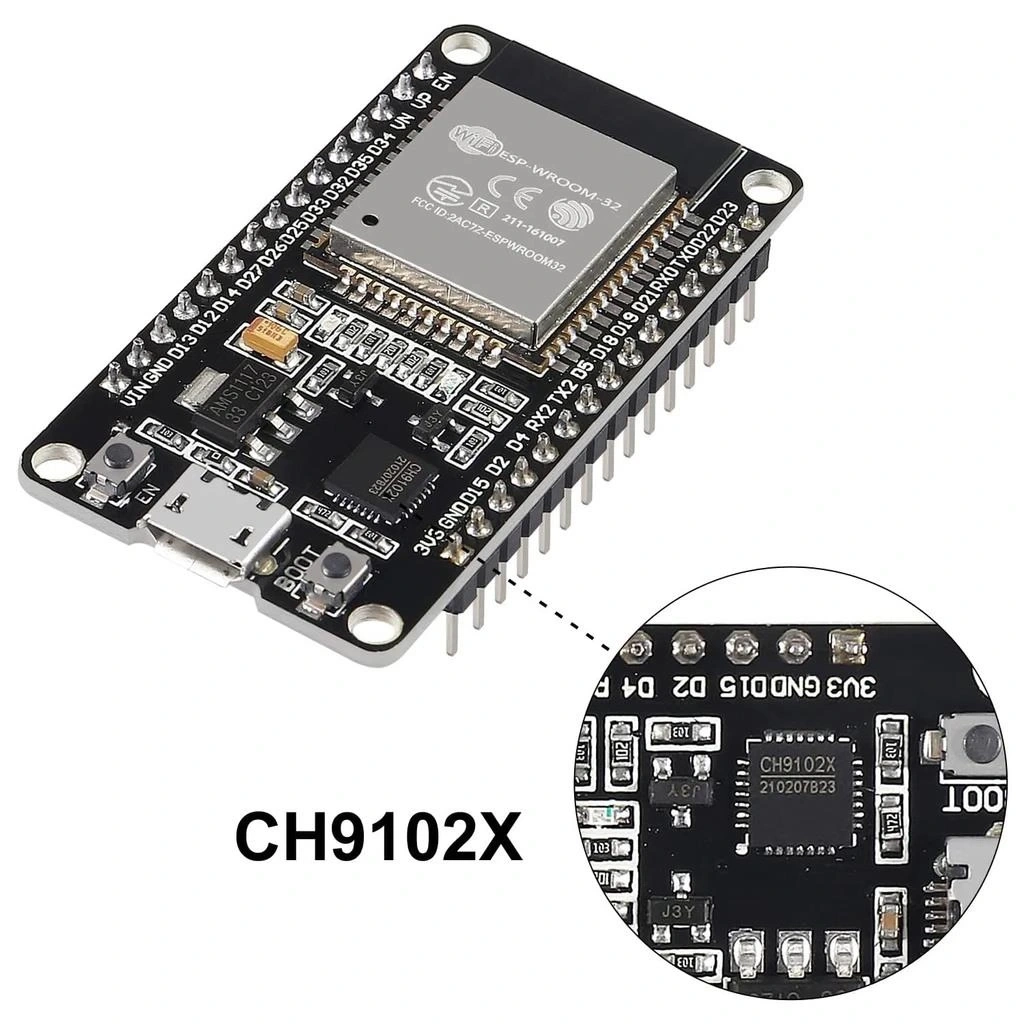

CH9102X USB-TTL Çipi ve Avantajları

ESP32 geliştirme kartında kullanılan CH9102X USB-TTL dönüştürücü çipinin özellikleri ve sağladığı avantajlar.

---

WiFi ve Bluetooth Özellikleri

ESP32 WROOM-32 kartının kablosuz iletişim kapasitesi, ağ bağlantı özellikleri ve kullanım senaryoları.

Bluetooth modüller kategorisinde de değerlendirilebilecek bu kart, çift kablosuz iletişim özelliği ile öne çıkmaktadır.

WiFi Özellikleri ve Bağlantı Kapasitesi:

ESP32'nin WiFi iletişim yetenekleri:

• WiFi Standardı: 802.11 b/g/n (2.4 GHz)
• Veri Hızı: 150 Mbps'e kadar
• Çalışma Modları: Station mode (istemci), SoftAP mode (erişim noktası), ya da her ikisi aynı anda
• Ağ Protokolleri: IPv4, IPv6, SSL/TLS, TCP/IP
• WiFi Güvenliği: WPA/WPA2/WPA2-Enterprise

Bu WiFi özellikleri, ESP32'nin internet bağlantısı veya yerel ağ iletişimi gerektiren projelerde kullanılmasını sağlar.

Bluetooth ve BLE Özellikleri:

ESP32'nin Bluetooth haberleşme kapasitesi:

• Bluetooth Versiyonu: v4.2 BR/EDR ve BLE (Bluetooth Low Energy)
• Profil Desteği: A2DP, AVRCP, SPP, HID, GATT
• Bağlantı Mesafesi: Açık alanda yaklaşık 40 metre
• Veri Aktarım Hızı: Bluetooth Classic ile 2-3 Mbps, BLE ile 1 Mbps
• Eşzamanlı Bağlantılar: Birden fazla Bluetooth cihazıyla bağlantı kurabilme

Bluetooth özellikleri, mobil cihazlarla iletişim ve yakın mesafe kablosuz bağlantı gerektiren uygulamalar için idealdir.

Pratik Kablosuz Uygulama Senaryoları:

ESP32'nin kablosuz yeteneklerini kullanan örnek uygulamalar:

• Kablosuz Sensör Ağları: Birden fazla ESP32 ile veri toplama ve izleme sistemleri
• Web Server Uygulamaları: ESP32 üzerinde çalışan web tabanlı kontrol arayüzleri
• Bluetooth Kontrol Sistemleri: Mobil uygulamalardan kontrol edilen cihazlar
• WiFi Mesh Ağları: ESP32 cihazları arasında geniş alanlı mesh ağı oluşturma
• Çift Protokol Köprüsü: Bluetooth cihazlardan toplanan verileri WiFi üzerinden internet'e aktarma

Bu kablosuz iletişim senaryoları, ESP32'nin çok yönlü bağlantı yeteneklerini göstermektedir.

---

İşlemci ve Bellek Özellikleri

ESP32 WROOM-32'nin işlemci mimarisi, bellek kapasitesi ve yüksek performans özellikleri.

ESP32, Arduino ve diğer popüler mikrodenetleyicilere göre çok daha güçlü bir işlem kapasitesi sunar.

Çift Çekirdekli İşlemci Mimarisi:

ESP32'nin işlemci yapısı ve performans özellikleri:

• İşlemci Tipi: Tensilica Xtensa LX6 32-bit çift çekirdekli işlemci
• İşlemci Hızı: 80MHz, 160MHz veya 240MHz olarak ayarlanabilir
• Paralel İşlem Kapasitesi: İki çekirdek, eşzamanlı görevleri ayrı ayrı yürütebilir
• FPU (Kayan Nokta Birimi): Hızlı matematik işlemleri için entegre FPU
• Ultra Düşük Güç Co-processor: Temel sensör görevleri için yardımcı işlemci

Çift çekirdekli mimarisi, ESP32'nin karmaşık işlemleri daha hızlı ve verimli şekilde yürütmesini sağlar.

Bellek Yapısı ve Kapasitesi:

ESP32'nin bellek özellikleri ve depolama kapasitesi:

• SRAM Bellek: 520 KB dahili SRAM (karşılaştırma: Arduino UNO'da 2 KB)
• Flash Bellek: 4 MB SPI flash (program ve veri depolama için)
• ROM: 448 KB ROM (sistem yazılımı için)
• RTC Belleği: Deep sleep modunda bile aktif kalabilen özel bellek bölgesi
• PSRAM Desteği: Bazı modellerde harici PSRAM eklenebilir (8 MB'a kadar)

Bu geniş bellek kapasitesi, ESP32'nin daha büyük programlar çalıştırmasını ve daha fazla veri işlemesini sağlar.

Performans ve İşlem Gücü Avantajları:

ESP32'nin üstün işlemci özelliklerinin sağladığı avantajlar:

• Gerçek Zamanlı İşlem: Yüksek performanslı işlemci ile hassas zamanlama
• Grafik İşleme Kapasitesi: LCD, OLED, TFT gibi karmaşık ekran uygulamaları
• Ses İşleme: I2S arayüzü ile yüksek kaliteli ses işleme imkanı
• Şifreleme İşlemleri: Güvenli iletişim için donanımsal şifreleme hızlandırıcıları
• FreeRTOS Desteği: Gerçek zamanlı işletim sistemi ile çoklu görev yönetimi

Bu performans özellikleri, ESP32'yi karmaşık IoT ve bağlantılı cihaz uygulamaları için ideal kılar.

---

Pin Yapısı ve Bağlantı Seçenekleri

ESP32 WROOM-32 CH9102X kartının pin düzeni, GPIO özellikleri ve çeşitli bağlantı seçenekleri.

ESP32'nin zengin I/O kapasitesi, çeşitli sensör ve aktuatörlerle entegrasyon imkanı sağlar.

GPIO Pinleri ve Özellikler:

ESP32'nin giriş/çıkış pinlerinin teknik özellikleri:

• GPIO Sayısı: 32 genel amaçlı giriş/çıkış pini
• Fonksiyon Esnekliği: Çoğu pin farklı işlevler için yapılandırılabilir
• Akım Kapasitesi: Her pin için maksimum 40mA akım
• Pull-up/Pull-down: Yazılımla kontrol edilebilen dahili dirençler
• İnterrupt Desteği: Tüm GPIO pinleri kesme (interrupt) olarak yapılandırılabilir

Bu GPIO yapısı, çeşitli dijital ve analog cihazların bağlanması için esnek bir altyapı sunar.

Analog ve Dijital Arayüzler:

ESP32'nin analog sinyal işleme ve dijital haberleşme yetenekleri:

• ADC (Analog-Digital Çevirici): 18 kanallı, 12-bit çözünürlükte analog okuma
• DAC (Digital-Analog Çevirici): 2 kanallı, 8-bit çözünürlükte analog çıkış
• Touch Sensörler: 10 kapasitif dokunma sensörü pini
• Hall Efekt Sensörü: Dahili manyetik alan sensörü
• PWM Çıkışlar: 16 kanala kadar LED PWM kontrolü

Bu arayüzler, sensör okumaları, analog kontrol ve dokunmatik arayüzler oluşturmak için kullanılabilir.

Haberleşme Protokolleri ve Bağlantılar:

ESP32'nin desteklediği iletişim protokolleri ve bağlantı arayüzleri:

• UART (Seri Port): 3 adet UART arayüzü (biri USB dönüştürücüye bağlı)
• SPI (Seri Çevre Arayüzü): 3 adet SPI arayüzü
• I2C (İki Telli Arayüz): 2 adet I2C arayüzü
• I2S (Dijital Ses): 2 adet I2S arayüzü
• CAN (Controller Area Network): 1 adet CAN bus arayüzü
• IR Uzaktan Kumanda: Kızılötesi uzaktan kumanda verici/alıcı desteği
• Ethernet MAC: 10/100 Mbps Ethernet MAC arayüzü

Bu haberleşme protokolleri, ESP32'nin çeşitli harici cihazlar, sensörler ve diğer mikrodenetleyicilerle iletişim kurmasını sağlar.

---

Programlama ve Geliştirme Ortamları

ESP32 WROOM-32 CH9102X kartı için kullanılabilecek programlama dilleri, geliştirme ortamları ve yazılım araçları.

ESP32, farklı programlama yaklaşımları ve geliştirme ortamları arasından seçim yapma esnekliği sunar.

Arduino IDE ile Programlama:

ESP32'yi tanıdık Arduino ortamında programlama:

• Arduino Kart Desteği: Boards Manager üzerinden ESP32 desteği ekleme
• C/C++ Programlama: Arduino'nun tanıdık sözdizimi ve basit kullanım
• Arduino Kütüphaneleri: Mevcut Arduino kütüphanelerinin çoğuyla uyumluluk
• ESP32 Özellikleri: WiFi, Bluetooth ve diğer ESP32 özellikleri için özel kütüphaneler
• Seri Monitör: CH9102X USB dönüştürücü üzerinden hata ayıklama ve izleme

Arduino IDE, özellikle Arduino dünyasından gelenler için kolay bir başlangıç sağlar.

Espressif ESP-IDF Framework:

Espressif'in resmi geliştirme platformu:

• C Programlama Dili: Daha düşük seviyeli, performans odaklı geliştirme
• FreeRTOS Entegrasyonu: Gerçek zamanlı işletim sistemi ile çoklu görev yönetimi
• Tam Özellik Erişimi: ESP32'nin tüm donanım özelliklerine doğrudan erişim
• Kapsamlı Dokümantasyon: Resmi Espressif dokümantasyonu ve örnekler
• CMake Yapı Sistemi: Profesyonel yazılım geliştirme yaklaşımı

ESP-IDF, ESP32'nin tüm özelliklerinden yararlanmak isteyen geliştiriciler için idealdir.

Alternatif Programlama Seçenekleri:

Farklı programlama dilleri ve geliştirme ortamları:

• MicroPython: Python benzeri sözdizimi ile hızlı ve kolay geliştirme
• PlatformIO: VS Code entegrasyonu ile profesyonel bir geliştirme ortamı
• JavaScript (Mongoose OS): JavaScript tabanlı IoT geliştirme platformu
• Rust: Bellek güvenliği odaklı modern programlama dili
• LUA (NodeMCU): Betik tabanlı programlama yaklaşımı

Bu alternatif diller ve platformlar, farklı programlama geçmişlerine sahip geliştiricilere hitap eder.

---

Güç Yönetimi ve Pil Ömrü Optimizasyonu

ESP32 WROOM-32 CH9102X kartının güç tüketim özellikleri ve batarya ile çalışan projelerde enerji verimliliği sağlama yöntemleri.

ESP32'nin çeşitli güç tüketim modları, pil ile çalışan projelerde uzun çalışma süresi sağlayabilir.

Güç Tüketim Modları:

ESP32'nin farklı çalışma durumlarındaki güç tüketimi:

• Aktif Mod: CPU, WiFi ve Bluetooth aktif - ~240mA @ 3.3V
• Modem Sleep: CPU çalışıyor, WiFi/BT uyku modunda - ~20mA @ 3.3V
• Light Sleep: CPU durdurulmuş, RTC çalışıyor - ~0.8mA @ 3.3V
• Deep Sleep: RTC belleği korunarak derin uyku - ~10µA @ 3.3V
• Hibernasyon: Sadece RTC zaman sayacı aktif - ~5µA @ 3.3V

Bu güç modları arasında geçiş yaparak, uygulamanın ihtiyaçlarına göre güç tüketimi optimize edilebilir.

Batarya Ömrünü Uzatma Stratejileri:

Pil ile çalışan ESP32 projelerinde uygulayabileceğiniz teknikler:

• Deep Sleep Kullanımı: Aktif süreyi minimumda tutarak çoğunlukla deep sleep modunda kalma
• Wake-up Kaynakları: Timer, dokunmatik sensör, GPIO veya ULP ile derin uykudan uyanma
• WiFi/BT Optimizasyonu: Kablosuz modülleri sadece gerektiğinde aktifleştirme
• İşlemci Frekansını Düşürme: Gereksiz yüksek hızdan kaçınma (240MHz yerine 80MHz)
• ULP Co-processor Kullanımı: Ana işlemci yerine düşük güçlü yardımcı işlemciyi kullanma

Bu stratejiler, ESP32 tabanlı cihazların batarya ömrünü günlerden aylara kadar uzatabilir.

Güç Kaynağı Seçenekleri:

ESP32 WROOM-32 CH9102X kartı için güç kaynağı alternatifleri:

• USB Gücü: Mikro USB bağlantısı üzerinden 5V besleme
• Lityum Pil: 3.7V Li-ion veya LiPo bataryalar (regülatör ile veya doğrudan)
• Harici Adaptör: VIN pini üzerinden 7-12V DC güç girişi
• Solar Panel: Şarj kontrol devresi ile güneş enerjisi beslemesi
• Enerji Hasatlama: Düşük güç tüketimi sayesinde alternatif enerji kaynakları kullanımı

Doğru güç kaynağı seçimi, uygulamanın ihtiyaçlarına ve çalışma ortamına göre yapılmalıdır.

---

IoT ve Bağlantılı Proje Örnekleri

ESP32 WROOM-32 CH9102X ile gerçekleştirilebilecek IoT (Nesnelerin İnterneti) ve bağlantılı cihaz projeleri.

ESP32'nin çok yönlü kablosuz bağlantı özellikleri, çeşitli IoT uygulamaları geliştirmeye olanak tanır.

Akıllı Ev Otomasyon Projeleri:

ESP32 ile ev otomasyonu ve akıllı ev sistemleri:

• WiFi Kontrollü Aydınlatma: Web arayüzü veya mobil uygulama ile LED ve lamba kontrolü
• Akıllı Termostat: Sıcaklık ve nem sensörleri ile iklimlendirme kontrolü
• Güvenlik Sistemleri: Hareket algılama, kapı/pencere sensörleri ve alarm sistemleri
• Enerji İzleme: Elektrik tüketimini ölçme ve analiz etme sistemleri
• Sesli Asistan Entegrasyonu: Alexa, Google Assistant veya HomeKit ile bütünleşme

Akıllı ev uygulamaları, ESP32'nin hem WiFi hem de Bluetooth özelliklerinden yararlanabilir.

Endüstriyel IoT Uygulamaları:

Endüstriyel ortamlarda ESP32 kullanımı:

• Uzaktan İzleme: Fabrika ekipmanlarının durum ve performans takibi
• Öngörücü Bakım: Ekipman arızalarını önceden tespit eden sensör sistemleri
• Otomasyon Kontrolleri: Uzaktan erişilebilen endüstriyel kontrol sistemleri
• Veri Toplama: Üretim parametrelerini izleyen ve raporlayan sistemler
• Ağ Bağlantılı Sensörler: Sıcaklık, basınç, titreşim gibi parametrelerin takibi

Endüstriyel uygulamalar, ESP32'nin yüksek performansı ve geniş çalışma sıcaklığı aralığından faydalanır.

Sağlık ve Fitness İzleme:

ESP32 tabanlı sağlık ve fitness izleme cihazları:

• Aktivite Takibi: Adım sayar, hareket sensörleri ile aktivite izleme
• Sağlık Parametreleri: Kalp atış hızı, sıcaklık, oksijen seviyesi gibi verilerin takibi
• Uyku İzleme: Uyku kalitesi ve düzenini analiz eden sistemler
• İlaç Hatırlatıcılar: Zamanlanmış hatırlatmalar yapan cihazlar
• Mobil Sağlık Uygulamaları: Bluetooth üzerinden mobil uygulamalarla veri paylaşımı

Sağlık ve fitness uygulamaları, ESP32'nin düşük güç tüketimi ve kablosuz iletişim özelliklerinden yararlanır.

---

Sensör Entegrasyonu ve Modül Uyumluluğu

ESP32 WROOM-32 CH9102X kartı ile kullanılabilecek sensörler, modüller ve bunların bağlantı yöntemleri.

ESP32'nin zengin GPIO yapısı ve çeşitli haberleşme protokolleri, geniş bir sensör ve modül yelpazesi ile uyumluluk sağlar.

Yaygın Sensör Entegrasyonu:

ESP32 ile sıkça kullanılan sensör türleri ve bağlantı şekilleri:

• Sıcaklık ve Nem Sensörleri: DHT11/22, BME280, SHT21/31 (Dijital/I2C/SPI)
• Hareket ve İvme Sensörleri: MPU6050, ADXL345, LSM9DS1 (I2C/SPI)
• Mesafe Sensörleri: HC-SR04 (dijital), VL53L0X (I2C), Sharp IR (analog)
• Işık ve Renk Sensörleri: BH1750 (I2C), TSL2561 (I2C), LDR (analog)
• Gaz ve Hava Kalitesi Sensörleri: MQ serisi (analog), CCS811, BME680 (I2C)

Bu sensörlerden gelen verileri ESP32 işleyebilir ve WiFi/Bluetooth üzerinden aktarabilir.

Ekran ve Kullanıcı Arayüzü Modülleri:

ESP32 ile kullanılabilecek ekran ve kullanıcı etkileşim modülleri:

• OLED Ekranlar: SSD1306, SH1106 tabanlı 128x64 ekranlar (I2C/SPI)
• LCD Ekranlar: 16x2, 20x4 karakter LCD'ler (I2C/Paralel), Nokia 5110 (SPI)
• TFT Ekranlar: ILI9341, ST7735 tabanlı renkli grafik ekranlar (SPI)
• E-Ink/E-Paper Ekranlar: Düşük güç tüketimli elektronik kağıt ekranlar (SPI)
• Dokunmatik Kontroller: Dahili kapasitif touch pinler veya harici dokunmatik modüller

Bu ekran modülleri, ESP32 projelerinize görsel arayüz ve kullanıcı etkileşimi eklemenizi sağlar.

Haberleşme ve Genişletme Modülleri:

ESP32'nin bağlantı yeteneklerini genişleten modüller:

• MicroSD Kart Modülleri: Veri depolama için SD kart arayüzleri (SPI)
• RFID/NFC Okuyucular: RFID kartları ve etiketleri okumak için RC522, PN532 (SPI)
• GPS Modülleri: NEO-6M, NEO-7M gibi konum belirleme modülleri (UART)
• GSM/GPRS Modülleri: SIM800L, SIM900 gibi hücresel iletişim modülleri (UART)
• LoRa Modülleri: RFM95, SX1276 tabanlı uzun mesafe kablosuz iletişim (SPI)

Bu ek modüller, ESP32'nin yeteneklerini genişleterek daha kapsamlı IoT sistemleri oluşturmanızı sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x ESP32 WROOM-32 WiFi Bluetooth Geliştirme Kartı CH9102X
• 1 x Micro USB Kablo

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
