ESP32-WROOM-32 32S WiFi Bluetooth Çift Çekirdekli Geliştirme Kartı CP2102

ESP32-WROOM-32/32S WiFi Bluetooth Çift Çekirdekli Geliştirme Kartı CP2102

ESP32-WROOM-32/32S WiFi Bluetooth Geliştirme Kartı, Espressif Systems'in güçlü ESP32 çipine dayanan entegre WiFi ve Bluetooth bağlantısı sunan çok yönlü bir IoT geliştirme platformudur. 240 MHz çift çekirdekli Tensilica LX6 mikroişlemcisi ve zengin çevre birimleriyle donatılan bu kart, hem profesyonel geliştiriciler hem de hobi elektronikçileri için tasarlanmıştır.

CP2102 USB-TTL dönüştürücü çipi içeren bu geliştirme kartı, kolay programlama için Micro USB bağlantısı, otomatik program/boot modu devresi, regülatörlü güç sistemi ve breadboard uyumlu tasarımıyla öne çıkar. Güçlü işlem kapasitesi, düşük güç tüketimi ve çeşitli uyku modlarıyla enerji verimli uygulamalar geliştirmeye olanak tanır.

ESP32-WROOM-32/32S WiFi Bluetooth Çift Çekirdekli Geliştirme Kartı, IoT projeleri, akıllı ev sistemleri, endüstriyel otomasyon, sensör ağları, giyilebilir teknolojiler ve daha birçok kablosuz uygulama için ideal bir platformdur. Arduino IDE dahil çeşitli geliştirme ortamlarıyla uyumlu çalışan bu kart, WiFi ve Bluetooth bağlantısı gerektiren modern projelerin vazgeçilmez bir bileşenidir.

---

Teknik Özellikler

Bu bölümde ESP32-WROOM-32/32S WiFi Bluetooth Geliştirme Kartının detaylı teknik özellikleri listelenmektedir.

• İşlemci: Xtensa® Dual-Core 32-bit LX6, 240 MHz'e kadar çalışma frekansı
• Bellek: 520 KB SRAM
• Depolama: 4MB Flash bellek (ESP32-WROOM-32D/32S serisinde 16MB'a kadar)
• WiFi: 802.11 b/g/n (2.4 GHz), AP ve STA modları destekler
• Bluetooth: Bluetooth v4.2 BR/EDR ve BLE (Bluetooth Low Energy)
• GPIO: 36 GPIO pini (bazıları çoklu fonksiyon için kullanılır)
• Analog Giriş: 18 ADC kanal, 12-bit çözünürlük
• Analog Çıkış: 2 DAC (8-bit)
• Touch Sensör: 10 kapasitif dokunma sensörü
• İletişim Arabirimleri: 3 UART, 2 I2C, 3 SPI, 2 I2S, CAN 2.0, IR
• PWM: 16 kanal
• USB-TTL Dönüştürücü: CP2102
• Çalışma Gerilimi: 3.3V (kartın regülatörü ile 5V USB girişi desteklenir)
• Giriş Gerilimi: 5V (USB) veya 5-12V (VIN pini)
• Çalışma Sıcaklığı: -40°C ile +85°C arası

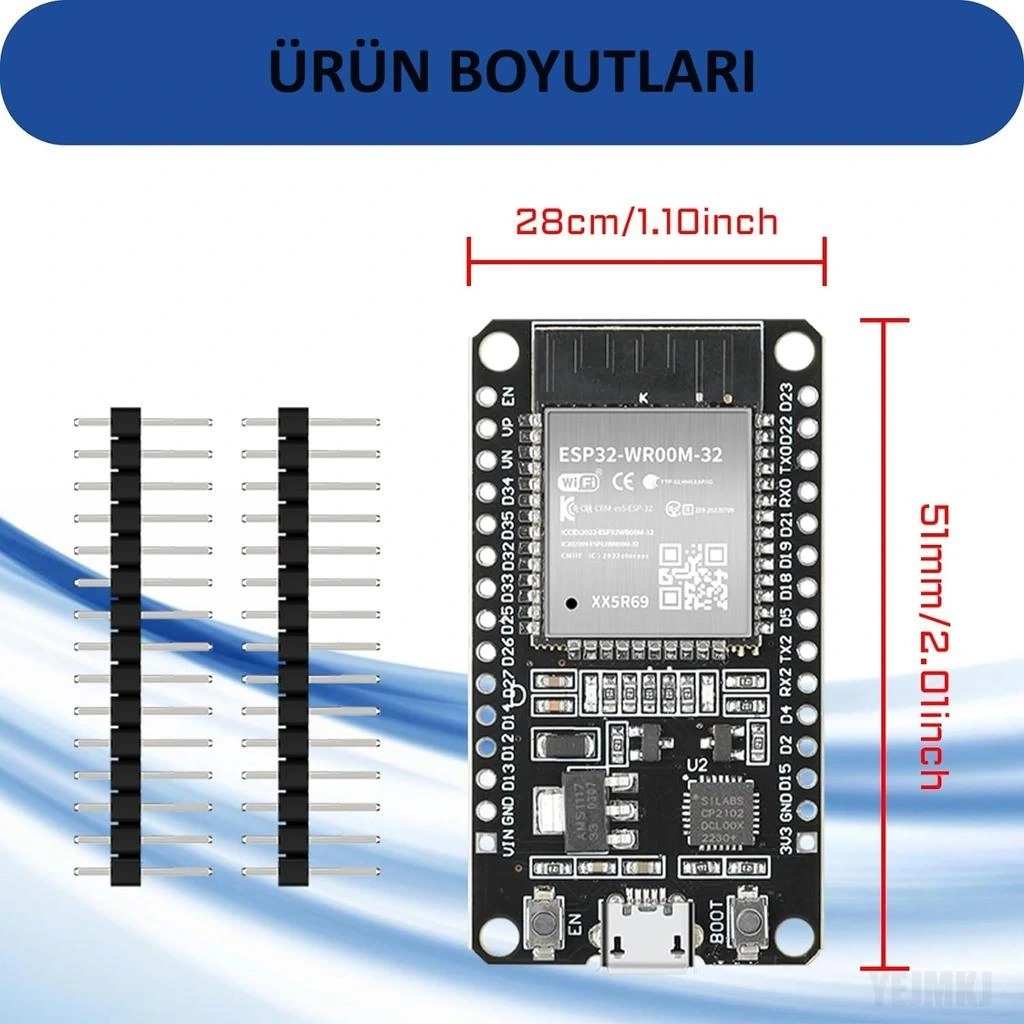

• Boyutlar: Yaklaşık 55mm x 28mm
• Butonlar: RESET (EN) ve BOOT (IO0)
• LED Göstergeler: Güç LED'i, yükleme/işlem LED'i
• Anten: PCB üzerinde entegre anten

---

Tasarım ve Bağlantı Özellikleri

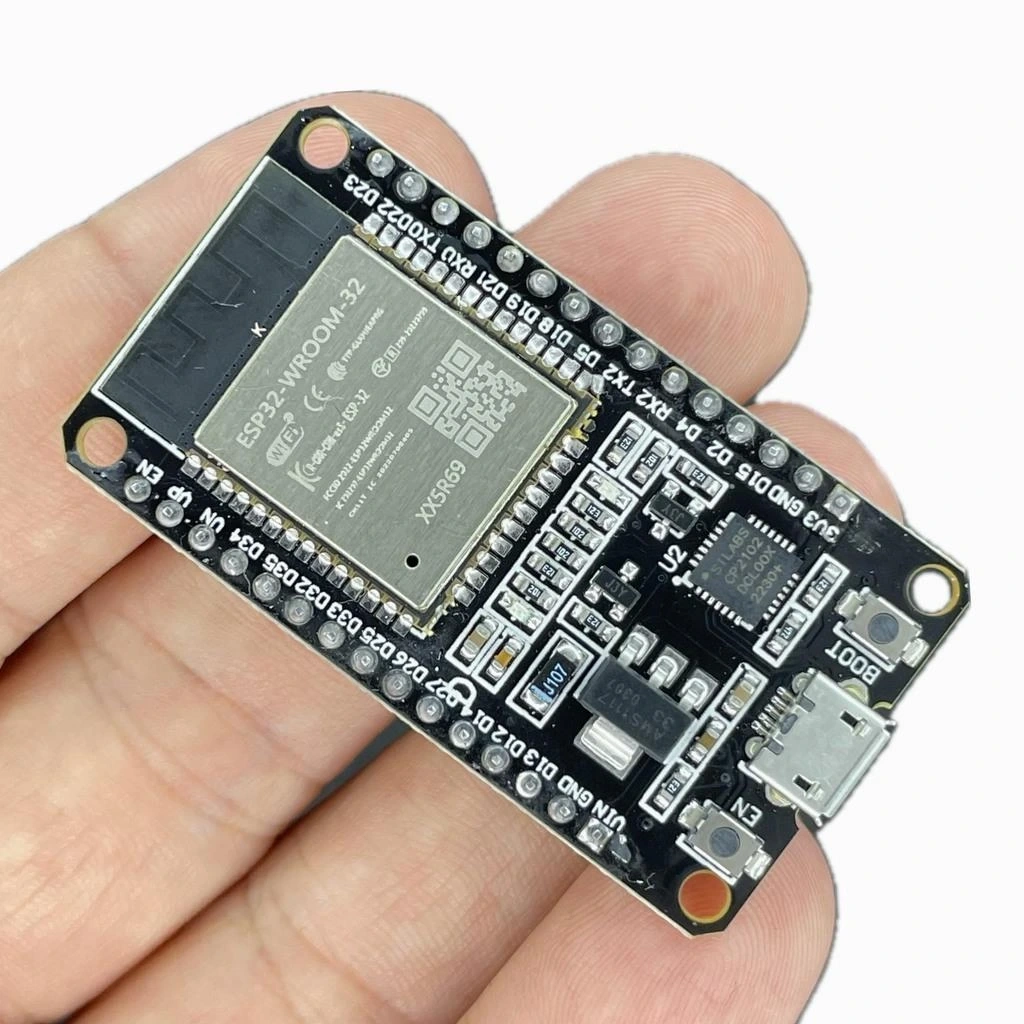

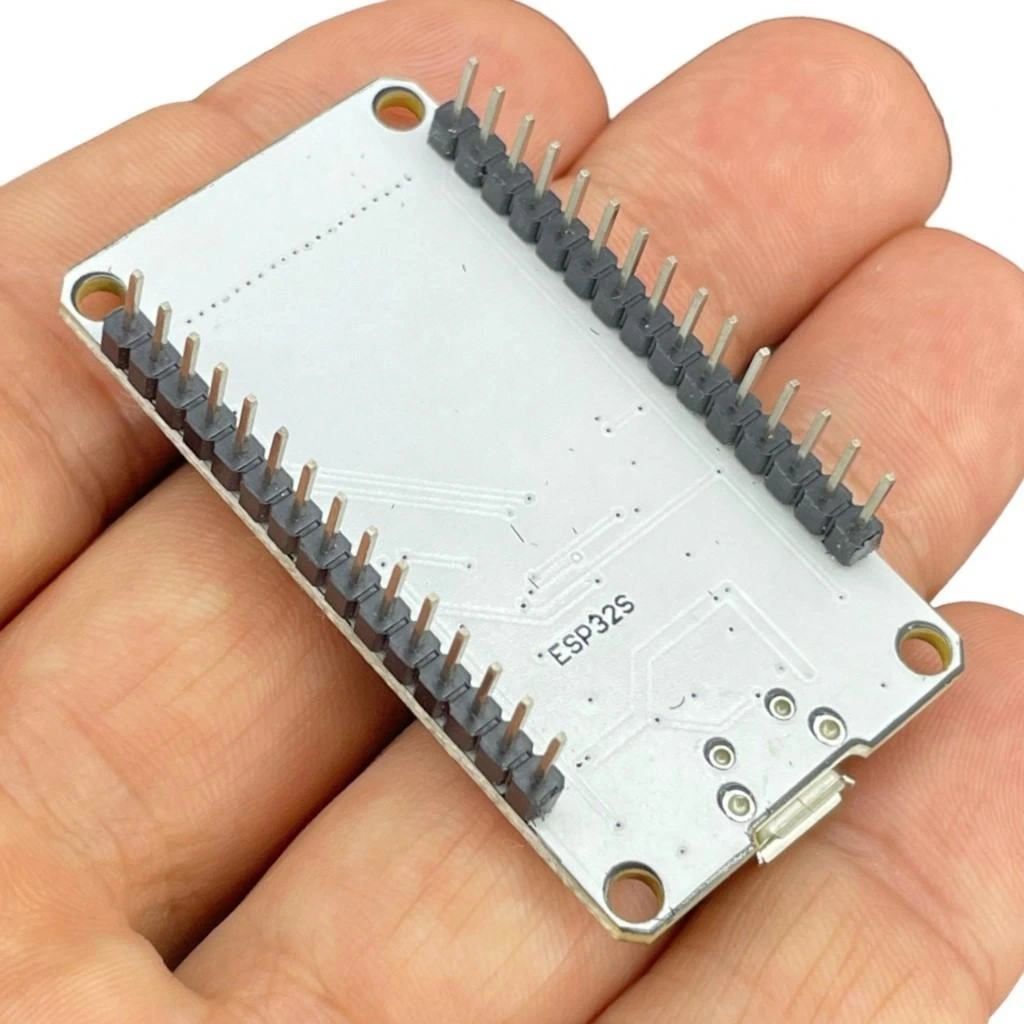

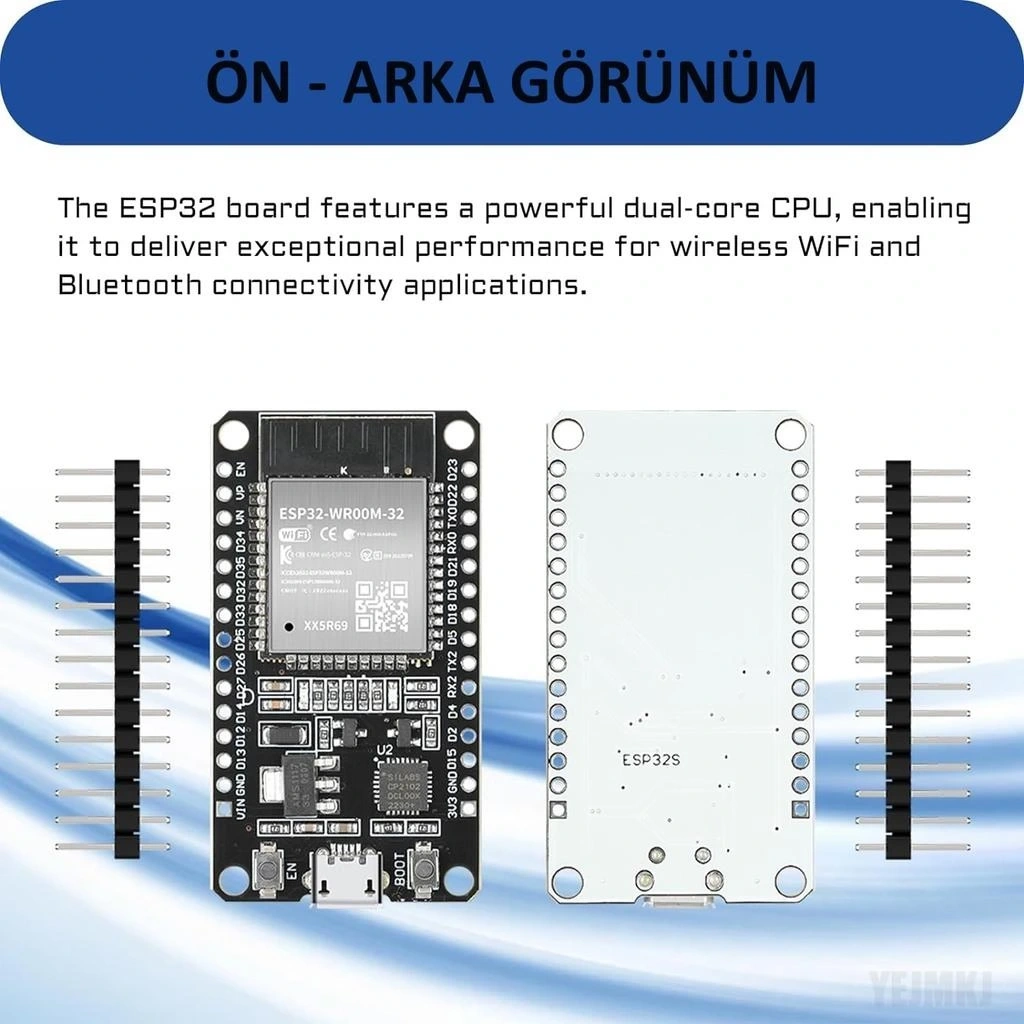

ESP32-WROOM-32/32S Geliştirme Kartının fiziksel tasarımı ve bağlantı seçenekleri hakkında detaylı bilgiler.

Fiziksel Tasarım

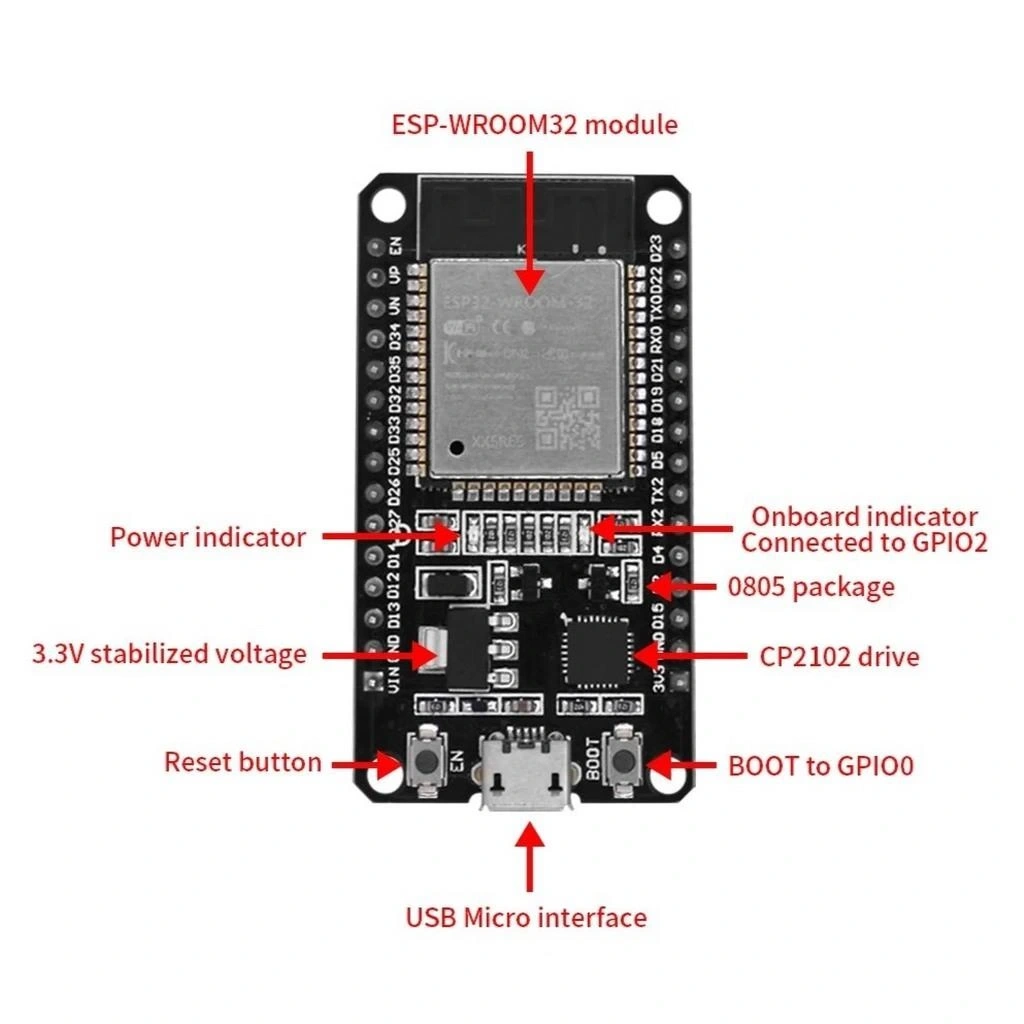

Geliştirme kartının fiziksel tasarım özellikleri ve bileşenleri:

• Kart Düzeni: Kompakt ve breadboard dostu tasarım, 2.54mm pin aralığı
• Ana Komponentler:
  • ESP32-WROOM-32 veya ESP32-WROOM-32S modülü (merkezi konumda)
  • CP2102 USB-TTL dönüştürücü çipi
  • AMS1117-3.3V voltaj regülatörü
  • Reset (EN) ve Boot (IO0) butonları
  • Micro USB konnektörü
  • Güç ve işlem gösterge LED'leri
• PCB Özellikleri:
  • 2 katmanlı PCB tasarımı
  • ENIG (Altın Kaplama) yüzey işlemi
  • Mavi lehim maskesi
  • Beyaz komponent baskısı
  • Montaj delikleri
• Anten Tasarımı:
  • PCB üzerinde entegre PCB anten (WROOM-32 modülünde)
  • U.FL konnektör opsiyonu (WROOM-32U modülü ile kullanılabilir)

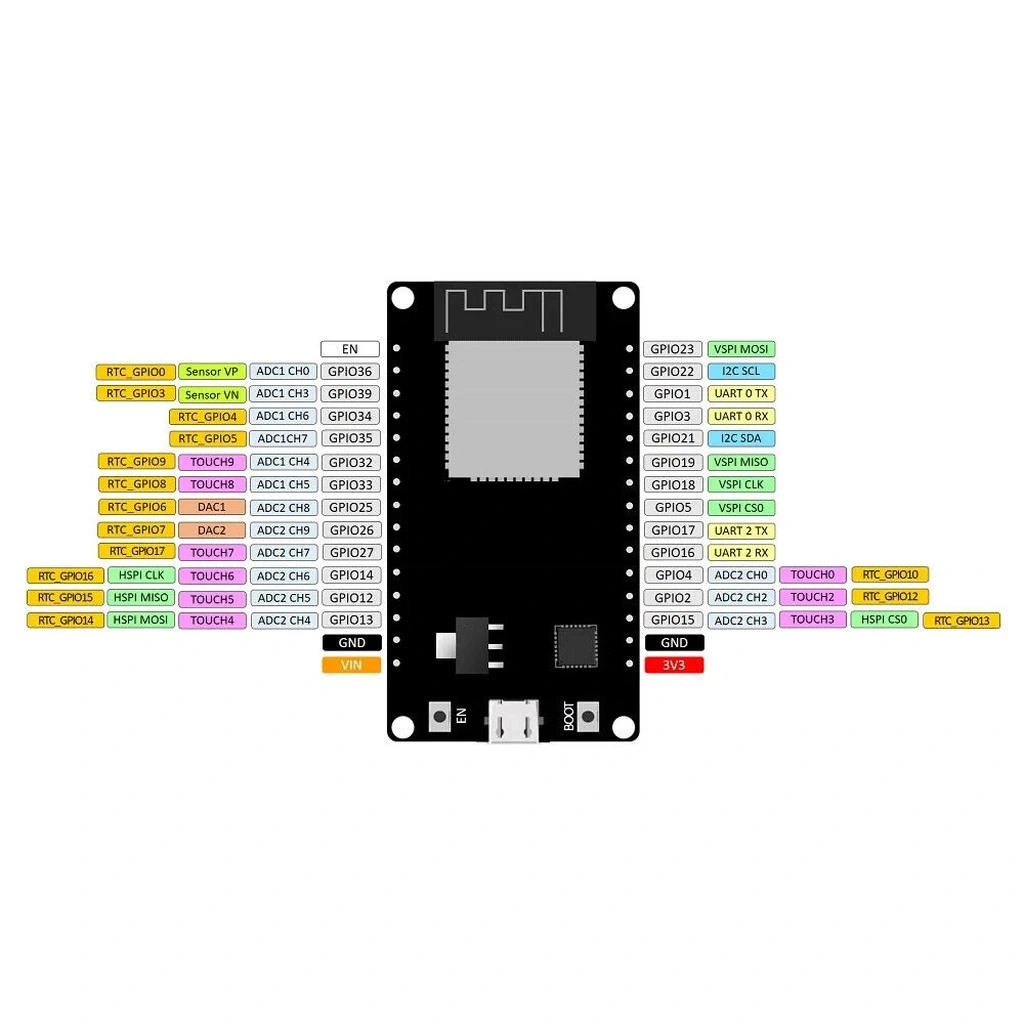

Pin Düzeni ve Fonksiyonlar

Geliştirme kartının pin haritası ve fonksiyonları:

• Güç Pinleri:
  • VIN: 5-12V harici güç girişi
  • 3V3: 3.3V çıkış (regülatör çıkışı)
  • GND: Toprak pinleri (birden fazla noktada)
  • 5V: USB'den gelen 5V (doğrudan bağlantı)
• GPIO Pinleri:
  • GPIO0-GPIO39: Genel amaçlı giriş/çıkış pinleri
  • Bazı pinler özel fonksiyonlara sahiptir: SPI, I2C, UART, ADC, DAC, touch, PWM
  • Strapping pinler: GPIO0, GPIO2, GPIO5, GPIO12, GPIO15
• Analog Pinler:
  • ADC1: GPIO32-GPIO39 pinleri
  • ADC2: GPIO0, GPIO2, GPIO4, GPIO12-GPIO15, GPIO25-GPIO27
  • DAC: GPIO25 (DAC1), GPIO26 (DAC2)
• İletişim Pinleri:
  • UART0: GPIO1 (TX0), GPIO3 (RX0) - programlama için kullanılır
  • UART1: GPIO9 (TX1), GPIO10 (RX1) - genellikle dahili flash erişimi için
  • UART2: GPIO17 (TX2), GPIO16 (RX2) - serbest kullanım için
  • I2C: Varsayılan olarak GPIO21 (SDA), GPIO22 (SCL)
  • SPI: Varsayılan VSPI: GPIO19 (MISO), GPIO23 (MOSI), GPIO18 (CLK), GPIO5 (CS)

Bağlantı Seçenekleri

Geliştirme kartının sunduğu bağlantı ve arabirim seçenekleri:

• USB Bağlantısı:
  • Micro USB konnektörü ile kolay bilgisayar bağlantısı
  • USB üzerinden programlama ve seri haberleşme
  • USB güç kaynağı olarak kullanılabilir (5V)
• Harici Güç Seçenekleri:
  • VIN pini üzerinden 5-12V harici güç beslemesi
  • 3.3V pinine doğrudan bağlantı (regülatörü bypass etmek için)
  • USB ve harici güç arasında otomatik geçiş
• Programlama Bağlantıları:
  • UART0 (CP2102 üzerinden USB'ye bağlı)
  • Otomatik program modu devresi (reset ve IO0 pinlerini kontrol eder)
  • RESET (EN) ve BOOT (IO0) butonları
• Breadboard Uyumluluğu:
  • Standart breadboard'a yerleştirilebilen pin düzeni
  • Tüm I/O pinlerine kolay erişim
  • Prototipleme için ideal pin sıralaması

---

Kurulum ve Programlama

ESP32-WROOM-32/32S Geliştirme Kartının kurulumu ve programlanmasına ilişkin adımlar.

Sürücü Kurulumu

ESP32 geliştirme kartının bilgisayarınızla iletişim kurabilmesi için gereken sürücü kurulumları:

• Windows için CP2102 Sürücüsü:
  • Silicon Labs CP210x USB-UART Köprü VCP Sürücülerini indirin
  • İndirilen kurulum dosyasını çalıştırın ve talimatları izleyin
  • Kurulum tamamlandıktan sonra kartı bağlayın
  • Aygıt Yöneticisi'nde "Bağlantı Noktaları (COM ve LPT)" altında yeni bir COM portu görünmelidir
• macOS için CP2102 Sürücüsü:
  • Güncel macOS sürümleri için genellikle sürücü kurulumu gerekmez
  • Gerekirse Silicon Labs'tan macOS için CP210x sürücüsünü indirin
  • Kart bağlandığında Terminal'de "ls /dev/cu.*" komutu ile portu kontrol edin
• Linux için CP2102 Sürücüsü:
  • Çoğu Linux dağıtımında sürücüler hazır olarak bulunur
  • Terminal'de "ls /dev/ttyUSB*" komutu ile portu kontrol edin
  • Port erişim izni için kullanıcınızı dialout grubuna ekleyin: "sudo usermod -a -G dialout $USER"
  • Değişikliklerin etkili olması için oturumu kapatıp açın

Arduino IDE Kurulumu

Arduino IDE'yi ESP32 ile kullanmak için gereken adımlar:

1. Arduino IDE İndirme ve Kurma:
   • Arduino resmi web sitesinden (arduino.cc) Arduino IDE'yi indirin ve kurun
   • En güncel sürümü kullanmanız önerilir (Arduino IDE 1.8.x veya 2.x)
2. ESP32 Desteği Ekleme:
   • Arduino IDE'yi açın ve Dosya → Tercihler menüsüne gidin
   • "Ek Devre Kartları Yöneticisi URL'leri" alanına şu adresi ekleyin:
   • https://dl.espressif.com/dl/package_esp32_index.json
   • Tamam'a tıklayın
3. ESP32 Kart Paketini Yükleme:
   • Araçlar → Kart → Kart Yöneticisi menüsüne gidin
   • Arama çubuğuna "ESP32" yazın
   • "ESP32 by Espressif Systems" paketini bulun
   • "Kur" butonuna tıklayın ve yüklemenin tamamlanmasını bekleyin
4. ESP32 Kartını Seçme:
   • Araçlar → Kart → ESP32 Arduino menüsünden "ESP32 Dev Module" veya "ESP32 DEVKIT V1" seçin
   • Araçlar → Port menüsünden ESP32'nin bağlı olduğu COM portunu seçin
   • İsteğe bağlı diğer ayarlar: Upload Speed (115200 veya 921600 bps), Flash Size (4MB), Partition Scheme

Programlama Ortamı Seçenekleri

ESP32 programlama için farklı geliştirme ortamı seçenekleri:

• Arduino IDE:
  • Başlangıç için en kolay ve popüler seçenek
  • Geniş kütüphane desteği ve kaynak kodu bulunabilirliği
  • C/C++ temelli programlama
  • Basit arayüz ve düşük öğrenme eğrisi
• PlatformIO:
  • Profesyonel geliştirme için önerilen, VS Code tabanlı IDE
  • Gelişmiş kod tamamlama, hata ayıklama ve test araçları
  • Otomatik kütüphane yönetimi ve bağımlılık kontrolü
  • Çoklu platform ve kart desteği
• Espressif ESP-IDF:
  • Espressif'in resmi geliştirme ortamı
  • ESP32'nin tüm özelliklerine tam erişim
  • FreeRTOS tabanlı çok görevli (multitasking) uygulamalar
  • Komut satırı araçları veya VS Code eklentisi ile kullanım
• MicroPython:
  • Python dilinde programlama imkanı
  • Hızlı prototipleme için ideal
  • REPL (Read-Eval-Print Loop) ile interaktif geliştirme
  • WebREPL ile kablosuz programlama ve kontrol

Temel Programlama ve Yükleme

ESP32'ye program yazma ve yükleme adımları:

1. Temel Programlama Prensipleri:
   • Arduino IDE'de programlar C/C++ dilinde yazılır
   • Her program en az setup() ve loop() fonksiyonlarını içermelidir
   • setup(): Program başlangıcında bir kez çalışır, başlangıç ayarları için kullanılır
   • loop(): setup() tamamlandıktan sonra sürekli tekrarlanan ana program döngüsüdür
2. Program Yükleme (Upload):
   • ESP32'yi USB kablosu ile bilgisayara bağlayın
   • Doğru kart tipini ve COM portunu seçin
   • Yükle (Upload) butonuna tıklayın
   • Otomatik programlama modu çalışmazsa, manuel boot modu aktivasyonu gerekebilir:
   • Upload butonuna bastıktan sonra BOOT butonuna basılı tutarak RESET butonuna basıp bırakın
   • Ardından BOOT butonunu serbest bırakın
3. Hata Giderme ve İzleme:
   • Seri Monitör (Tools → Serial Monitor) ile hata ayıklama mesajlarını izleyin
   • Baud hızını kodunuzla eşleşecek şekilde ayarlayın (genellikle 115200)
   • Yükleme sorunları için COM portunu ve kart seçimini kontrol edin
   • Derleme hatalarında kod sözdizimini ve kütüphane bağımlılıklarını kontrol edin

---

WiFi ve Bluetooth Özellikleri

ESP32-WROOM-32/32S Geliştirme Kartının kablosuz iletişim yetenekleri ve kullanım senaryoları.

WiFi Özellikleri ve Kullanımı

ESP32'nin WiFi yetenekleri ve temel kullanım alanları:

• WiFi Standartları ve Protokolleri:
  • IEEE 802.11 b/g/n (2.4 GHz) desteği
  • WPA/WPA2/WPA3 güvenlik protokolleri
  • 20/40 MHz bant genişliği
  • Maksimum veri hızı: 150 Mbps
  • TX gücü: +20 dBm
• WiFi Modları:
  • Station (STA) modu: ESP32 bir WiFi istemcisi olarak çalışır
  • Access Point (AP) modu: ESP32 bir WiFi erişim noktası olarak çalışır
  • STA+AP modu: Her iki mod aynı anda çalışabilir
  • P2P (Eş-eş) Wi-Fi Direct bağlantısı
• WiFi Uygulama Alanları:
  • Web sunucusu hosting (HTTP/HTTPS)
  • IoT cihaz kontrolü ve uzaktan izleme
  • Bulut platformlarına veri aktarımı (AWS IoT, Azure IoT, Google Cloud)
  • MQTT, WebSocket gibi IoT protokolleri
  • OTA (Over-The-Air) yazılım güncellemeleri
  • Mesh ağ topolojisi ile geniş alan kapsama
• WiFi Özel Fonksiyonlar:
  • Smart Config: Kolay WiFi yapılandırması
  • WPS (Wi-Fi Protected Setup) desteği
  • Düşük güç tüketimli DTIM modu
  • Hızlı bağlantı/yeniden bağlantı özellikleri

Bluetooth Özellikleri ve Kullanımı

ESP32'nin Bluetooth yetenekleri ve uygulama alanları:

• Bluetooth Teknolojileri:
  • Bluetooth v4.2 BR/EDR (Classic Bluetooth)
  • Bluetooth Low Energy (BLE) / Bluetooth Smart
  • Çift mod: Her iki Bluetooth teknolojisi aynı anda çalışabilir
  • Class 1, Class 2 ve Class 3 çıkış gücü ayarları
• Klasik Bluetooth Özellikleri:
  • SPP (Serial Port Profile): Kablosuz seri haberleşme
  • HFP (Hands-Free Profile)
  • A2DP (Advanced Audio Distribution Profile): Stereo ses iletimi
  • AVRCP (Audio/Video Remote Control Profile)
• BLE (Bluetooth Low Energy) Özellikleri:
  • GATT (Generic Attribute Profile) sunucu ve istemci
  • Özel servisler ve karakteristikler oluşturma
  • Düşük enerji tüketimi ile uzun pil ömrü
  • Advertising ve scanning özellikleri
• Bluetooth Uygulama Alanları:
  • Mobil uygulama kontrolü ve haberleşme
  • Beacon uygulamaları ve konum bazlı servisler
  • Kablosuz sensör veri aktarımı
  • Giyilebilir teknolojiler ve sağlık monitörleri
  • Uzaktan kumanda sistemleri
  • Kablosuz ses aktarımı

Kablosuz Haberleşme Kütüphaneleri

ESP32 ile WiFi ve Bluetooth programlama için kullanılabilecek kütüphaneler:

• WiFi Kütüphaneleri:
  • WiFi.h: Temel WiFi bağlantısı ve yapılandırması için
  • WebServer.h: HTTP web sunucusu oluşturmak için
  • ESPAsyncWebServer: Asenkron web sunucusu için gelişmiş kütüphane
  • WiFiManager: Kolay WiFi yapılandırması için
  • PubSubClient: MQTT protokolü desteği
  • HTTPClient: HTTP GET/POST istekleri göndermek için
  • ArduinoOTA: Kablosuz yazılım güncellemeleri için
• Bluetooth Kütüphaneleri:
  • BluetoothSerial: Klasik Bluetooth SPP için
  • BLEDevice.h, BLEServer.h, BLEClient.h: BLE programlama için
  • ESP32 A2DP: Bluetooth ses aktarımı için
  • NimBLE-Arduino: Hafif ve hızlı BLE uygulamaları için alternatif kütüphane
• Veri İşleme ve Protokol Kütüphaneleri:
  • ArduinoJson: JSON verileriyle çalışmak için
  • WebSockets: Gerçek zamanlı çift yönlü iletişim için
  • StreamUtils: Veri akışlarını işlemek için yardımcı kütüphane
  • AsyncMqttClient: Asenkron MQTT bağlantıları için

Güvenlik ve Gizlilik Özellikleri

ESP32'nin kablosuz iletişimdeki güvenlik ve gizlilik özellikleri:

• WiFi Güvenlik Özellikleri:
  • WPA/WPA2 Personal ve Enterprise modları
  • WPA3 desteği (yazılım güncellemesi ile)
  • SSL/TLS şifreli bağlantılar
  • HTTPS sunucu ve istemci desteği
  • Güvenlik duvarı özellikleri ve bağlantı filtreleme
• Bluetooth Güvenlik Özellikleri:
  • Secure Simple Pairing (SSP)
  • LE Secure Connections
  • LE Privacy 1.2
  • AES-CMAC ve şifreleme
• Donanım Güvenlik Özellikleri:
  • Secure Boot: Yalnızca imzalı yazılımın başlatılmasını sağlar
  • Flash Encryption: Flash belleği şifreleyerek içeriği korur
  • AES donanım hızlandırma
  • SHA donanım hızlandırma
  • RSA donanım hızlandırma
  • Random Number Generator (RNG): Güvenli rastgele sayı üreteci

---

Güç Yönetimi ve Performans

ESP32-WROOM-32/32S Geliştirme Kartının güç tüketimi, enerji verimliliği ve performans özellikleri.

Güç Tüketimi Profilleri

Farklı çalışma modlarında ESP32'nin güç tüketimi:

• Aktif Mod (Active Mode):
  • CPU, WiFi ve Bluetooth aktif: ~240-260mA
  • CPU aktif, WiFi aktif, Bluetooth kapalı: ~120-140mA
  • CPU aktif, WiFi kapalı, Bluetooth aktif: ~90-110mA
  • CPU aktif, WiFi ve Bluetooth kapalı: ~40-50mA
• Uyku Modları:
  • Modem Sleep (CPU aktif, WiFi/BT kapalı): ~20mA
  • Light Sleep (CPU duraklatılmış, bellek korunur): ~0.8mA
  • Deep Sleep (yalnızca RTC aktif, bellek korunur): ~10µA
  • Hibernasyon (sadece RTC zamanlayıcı aktif): ~5µA
• Güç Tüketimi Etkileyen Faktörler:
  • CPU frekansı (80MHz - 240MHz arasında ayarlanabilir)
  • WiFi ve Bluetooth modüllerin durumu
  • Aktif çevre birimleri (ADC, UART, SPI, I2C vb.)
  • TX gücü seviyeleri (WiFi ve Bluetooth için ayarlanabilir)
  • RF kalibrasyon ve optimizasyon ayarları

Enerji Verimliliği Özellikleri

Düşük güç tüketimi için ESP32'nin sunduğu enerji verimliliği özellikleri:

• Dinamik Güç Yönetimi:
  • Dinamik Frekans Ölçekleme (DFS): İş yüküne göre CPU frekansını otomatik ayarlama
  • Çekirdek kapanması: Düşük iş yükünde tek çekirdek çalışması
  • Otomatik light-sleep: İşlem yokken CPU'yu otomatik duraklatma
• Ultra Düşük Güç (ULP) Co-processor:
  • Ana CPU uyku modundayken sensör okuma, basit hesaplamalar ve karar verme
  • Ana CPU'dan bağımsız çalışabilen düşük güçlü işlemci
  • Alana özgü dil ile programlama
• RTC Belleği ve Kontrolü:
  • Deep sleep sırasında veri saklamak için RTC slow memory (8KB)
  • RTC hızlı ve yavaş osilatörler
  • RTC GPIO'lar deep sleep sırasında aktif kalabilir
  • RTC zamanlayıcı ile otomatik uyanma
• Uyandırma Kaynakları (Wake-up Sources):
  • Zamanlayıcı süresi dolduğunda
  • GPIO seviye değişiminde (Touch veya normal GPIO)
  • ULP co-processor uyandırması
  • Harici uyandırma sinyalleri

İşlemci Performansı ve Bellek

ESP32'nin işlem gücü ve bellek özellikleri:

• CPU Özellikleri:
  • İki Xtensa® LX6 32-bit çekirdek
  • 240 MHz'e kadar çalışma frekansı
  • 600 DMIPS (Dhrystone MIPS) işlem kapasitesi
  • Harvard mimarisi
  • Virgül Noktalı Birim (FPU) desteği
• Bellek Yapısı:
  • 448 KB ROM
  • 520 KB SRAM (iç bellek)
  • 4MB Flash bellek (modele göre 16MB'a kadar)
  • 8KB RTC slow memory (deep sleep'te korunan)
  • 8KB RTC fast memory
• Cache Sistemi:
  • 16KB Instruction Cache
  • 16KB Data Cache
  • XIP (Execute In Place) desteği ile flash'tan doğrudan çalıştırma
• Performans İyileştirme Özellikleri:
  • Çift çekirdekli paralel işleme kabiliyeti
  • 32-bit, 64-bit işlemler
  • MAC (Multiply-Accumulate) işlemleri
  • Efektif görev paylaşımı ve senkronizasyon imkanları
  • DMA denetleyicisi ile verimli veri transferi

Kullanım Senaryolarına Göre Optimizasyon

Farklı uygulama senaryolarına göre ESP32'nin performans ve güç optimizasyonu:

• Şebeke Bağlantılı Cihazlar:
  • Yüksek performans modunda çalışma
  • Maksimum özellik ve iletişim kabiliyeti
  • Düşük gecikme süresi odaklı optimizasyon
  • Örnek: Akıllı ev kontrolörleri, ağ geçitleri
• Pil ile Çalışan Sensör Ağları:
  • Derin uyku modları ile uzun pil ömrü
  • Periyodik uyanma ve veri aktarımı
  • ULP co-processor kullanımı
  • Örnek: Pil ile çalışan sensörler, IoT cihazları
• Gerçek Zamanlı Kontrol:
  • İşlemcinin düşük gecikme süresi ile çalışacak şekilde ayarlanması
  • Kritik görevler için çekirdeklerden birini ayırma
  • Donanım zamanlayıcıları ve kesintileri etkin kullanma
  • Örnek: Drone kontrol sistemleri, robotik uygulamalar
• Veri Toplama ve İşleme:
  • DMA ve yüksek hızlı arabirimler
  • Efektif veri işleme ve sıkıştırma
  • Flash belleğin veri depolamak için optimizasyonu
  • Örnek: Veri kaydediciler, endüstriyel izleme sistemleri

---

Sensörler ve Periferaller

ESP32-WROOM-32/32S Geliştirme Kartının sensör bağlantı özellikleri ve çevre birimleri.

Analog Sensör Bağlantıları

ESP32 ile analog sensörlerin kullanımı:

• ADC (Analog-Dijital Çevirici) Özellikleri:
  • 18 ADC kanal (2 ADC blok: ADC1 ve ADC2)
  • 12-bit çözünürlük (0-4095 değer aralığı)
  • ADC1: 8 kanal (GPIO32-39)
  • ADC2: 10 kanal (WiFi kullanımda çakışabilir)
  • Ayarlanabilir attenuation (zayıflama): 0dB, 2.5dB, 6dB, 11dB
• Bağlanabilecek Analog Sensörler:
  • Potansiyometreler
  • LDR (Işık sensörü)
  • Sıcaklık sensörleri (NTC, PTC)
  • Nem sensörleri
  • Basınç sensörleri
  • Gaz sensörleri (MQ serisi)
  • Kuvvet ve basınç sensörleri (FSR)
• ADC Kullanım İpuçları:
  • ADC2 kanalları WiFi aktifken kullanılamayabilir
  • Attenuation seçimi ile giriş voltaj aralığını belirleyin (0-1V, 0-1.5V, 0-2V, 0-3.3V)
  • Daha iyi doğruluk için kalibrasyon uygulayın
  • Gürültüyü azaltmak için örnekleme sayısını artırın ve ortalama alın
• DAC (Dijital-Analog Çevirici):
  • 2 DAC kanalı (GPIO25: DAC1, GPIO26: DAC2)
  • 8-bit çözünürlük (0-255 değer aralığı)
  • 0-3.3V çıkış voltaj aralığı
  • Ses çıkışı, analog kontrol sinyalleri için kullanılabilir

Dijital Sensör Arabirimleri

Dijital sensörlerin ESP32 ile bağlantısı ve iletişimi:

• I2C (Inter-Integrated Circuit):
  • 2 I2C arayüzü
  • Master ve slave modlarını destekler
  • 400 Kbps'e kadar standart mod
  • Varsayılan pinler: SDA (GPIO21), SCL (GPIO22)
  • Herhangi bir GPIO pini I2C için kullanılabilir
  • Örnek sensörler: BME280, MPU6050, BMP280, OLED ekranlar
• SPI (Serial Peripheral Interface):
  • 4 SPI arayüzü (HSPI, VSPI)
  • 80 MHz'e kadar saat hızı
  • Varsayılan VSPI pinleri: MISO (GPIO19), MOSI (GPIO23), CLK (GPIO18), CS (GPIO5)
  • Çoklu cihaz desteği (farklı CS pinleri)
  • Örnek sensörler: BME280-SPI, SD kartlar, RFID okuyucular
• UART (Universal Asynchronous Receiver-Transmitter):
  • 3 UART arayüzü
  • 5 Mbps'e kadar baud hızı
  • UART0: Genellikle programlama ve debug için
  • UART1/UART2: Serbest kullanım için
  • Örnek sensörler: GPS modülleri, seri haberleşmeli sensörler
• Diğer Sensör Arabirimleri:
  • One-Wire: Dijital sıcaklık sensörleri (DS18B20)
  • I2S: Dijital ses arayüzü, mikrofon ve hoparlörler için
  • CAN 2.0: Endüstriyel haberleşme protokolü
  • Pulse Counter: Akış sensörleri, hız sensörleri
  • Infrared Remote Control: IR alıcı/verici devreler

Dahili Sensörler ve Fonksiyonlar

ESP32'nin entegre sensörleri ve özel fonksiyonları:

• Kapasitif Dokunma Sensörleri:
  • 10 kapasitif dokunma sensörü (Touch0-Touch9)
  • GPIO4, GPIO0, GPIO2, GPIO15, GPIO13, GPIO12, GPIO14, GPIO27, GPIO33, GPIO32
  • Su geçirmez touch sensör tasarımı imkanı
  • Dokunma uyanma fonksiyonu (touch wake-up)
  • Yaklaşık sayım değerleri 0-1000 arasında
• Hall Efekt Sensörü:
  • Entegre manyetik alan sensörü
  • Mıknatısların yakınlığını veya yönünü algılama
  • GPIO36/39 pinlerinde dahili
  • Düşük hassasiyetli, basit uygulamalar için
• Dahili Sıcaklık Sensörü:
  • Çip sıcaklığını ölçme
  • ±1.5°C doğruluk
  • Sıcaklık-bazlı kalibrasyon ve çalışma ayarları için kullanılabilir
• Güvenli Depolama:
  • eFuse: Tek yönlü programlanabilir, değişmez bellek hücreleri
  • Flash şifreleme sistemi

PWM ve Motor Kontrol Özellikleri

ESP32 ile motor ve analog çıkış kontrolü:

• LED PWM Kontrolör:
  • 16 bağımsız PWM kanal
  • Ayarlanabilir frekans (1Hz - 40MHz)
  • Ayarlanabilir çözünürlük (1-16 bit)
  • Fade-in ve fade-out etkileri
  • LED parlaklık kontrolü, RGB LED kontrolü için ideal
• MCPWM (Motor Control PWM):
  • 2 MCPWM ünitesi, her biri 3 çift PWM çıkışı
  • Dead time kontrolü
  • Faz doğru/ters kontrol
  • İleri/geri motor kontrol desteği
  • BLDC, DC motorlar, servo motorlar için uygun
• Pulse Counter:
  • 8 kanal
  • Encoder bağlantısı için ideal
  • Yükselen/düşen kenar sayma
  • Filtre özellikleri
• Motor Kontrol Çözümleri:
  • DC Motor: H-köprü sürücüler ile kontrol
  • Servo Motor: PWM ile konum kontrolü
  • Step Motor: Step/dir sinyalleri veya sürücü entegrasyonu
  • BLDC Motor: MCPWM ile 3 faz kontrolü

---

Uygulama Alanları ve Örnek Projeler

ESP32-WROOM-32/32S Geliştirme Kartı ile gerçekleştirilebilecek çeşitli uygulama alanları ve proje örnekleri.

Akıllı Ev ve Bina Otomasyonu

Ev ve bina akıllı sistemleri için ESP32 uygulamaları:

• Akıllı Aydınlatma Kontrolü:
  • Uzaktan kontrol edilebilir aydınlatma sistemleri
  • Hareket ve ışık sensörleri ile otomatik kontrol
  • Programlanabilir zaman çizelgeleri
  • RGB LED sistemleri ile atmosfer aydınlatması
  • Ses kontrol integrasyonu
• İklimlendirme Kontrolü:
  • Akıllı termostat sistemleri
  • Isıtma, soğutma ve havalandırma kontrolü
  • Enerji optimizasyonu ve raporlama
  • Uzaktan izleme ve kontrol
  • Çoklu zon kontrolü
• Güvenlik ve Erişim Sistemleri:
  • Akıllı kapı kilitleri ve geçiş kontrol sistemleri
  • Hareket/PIR sensörleri ile güvenlik izleme
  • Kamera entegrasyonu ve görüntü işleme
  • Kapı/pencere sensörleri
  • Alarm sistemleri ve bildirimler
• Enerji İzleme ve Yönetimi:
  • Elektrik, su, gaz tüketimi izleme
  • Akıllı priz ve güç kontrol sistemleri
  • Enerji tasarruf optimizasyonu
  • Solar enerji sistemleri entegrasyonu
  • Enerji kullanım analizi ve raporlama

Endüstriyel IoT ve Otomasyon

Endüstriyel uygulamalarda ESP32 kullanım alanları:

• Durum İzleme ve Bakım Sistemleri:
  • Makine sağlığı ve durumunun gerçek zamanlı izlenmesi
  • Titreşim, sıcaklık, basınç gibi parametrelerin takibi
  • Kestirimci bakım uygulamaları
  • Arıza teşhis ve bildirim sistemleri
  • Ömür döngüsü izleme ve analizi
• Uzaktan İzleme ve Kontrol:
  • Endüstriyel ekipmanların uzaktan kontrolü
  • Veri toplama ve analitik sistemleri
  • Merkezi SCADA sistemlerine entegrasyon
  • Enerji dağıtım ve kontrol sistemleri
  • Lojistik ve tedarik zinciri izleme
• Endüstriyel Sensör Ağları:
  • Kablosuz sensör veri toplama ağları
  • Fabrika ortamında kablosuz iletişim
  • Mesh ağ topolojisi ile geniş alan kapsama
  • Gerçek zamanlı izleme ve raporlama
  • Kalite kontrol ve proses izleme sistemleri
• Otomasyon Kontrolörleri:
  • PLC alternatifi küçük otomasyon kontrolörleri
  • MQTT, Modbus gibi endüstriyel protokol desteği
  • Motor kontrol sistemleri
  • Konveyör ve malzeme taşıma sistemleri
  • Akıllı endüstriyel aydınlatma

Sağlık ve Fitness Uygulamaları

Sağlık ve fitness alanında ESP32 kullanımı:

• Kişisel Sağlık İzleme:
  • Kablosuz vücut parametreleri ölçüm sistemleri
  • Kalp atış hızı, sıcaklık, SpO2 izleme
  • Aktivite takip cihazları
  • Uyku kalitesi monitörleri
  • Sağlık verilerinin cloud platformlarına aktarımı
• Fitness Ekipmanları:
  • Akıllı egzersiz cihazları
  • Gerçek zamanlı performans ölçümü
  • Eğitmen bağlantılı fitness sistemleri
  • Kablosuz fitness sensörleri
  • Sanal gerçeklik/artırılmış gerçeklik entegrasyonu
• Hasta İzleme Sistemleri:
  • Uzaktan hasta takip sistemleri
  • İlaç hatırlatma ve takip sistemleri
  • Düşme algılama ve acil durum bildirimi
  • Kronik hastalık yönetim sistemleri
  • Sağlık profesyonelleri için gerçek zamanlı veri paylaşımı
• Rehabilitasyon Cihazları:
  • Hareket algılama ve geri bildirim sistemleri
  • Kablosuz fizik tedavi yardımcıları
  • Motor kontrollü rehabilitasyon ekipmanları
  • İlerleme takip ve raporlama sistemleri

Eğitim ve STEM Projeleri

Eğitim amaçlı ESP32 uygulamaları ve öğrenci projeleri:

• Programlama ve Elektronik Öğretimi:
  • Temel elektronik ve programlama eğitim kitleri
  • Blok tabanlı programlama arayüzleri
  • Adım adım proje öğretimleri
  • IoT ve kablosuz bağlantı temelleri öğretimi
  • Sensör ve aktuatör entegrasyonu uygulamaları
• Bilimsel Deney Platformları:
  • Çevre izleme ve veri kayıt sistemleri
  • Fizik, kimya ve biyoloji deneyleri için veri toplayıcılar
  • Kablosuz verilerin görselleştirilmesi
  • Uzun süreli bilimsel gözlem sistemleri
  • Alan çalışmaları için taşınabilir ölçüm sistemleri
• Robotik Projeler:
  • Hareketli robotlar ve araçlar
  • Robot kol ve manipülatörler
  • Otonom hareket sistemleri
  • Görüntü işleme tabanlı robotik
  • Çoklu robot iletişim sistemleri
• İnteraktif Sanat ve Tasarım:
  • Etkileşimli sanat enstalasyonları
  • LED ve ışık tabanlı sanat projeleri
  • Ses ve müzik uygulamaları
  • Dokunmatik ve hareket duyarlı interaktif sistemler
  • Çevre faktörlerine tepki veren sistemler

---

Diğer Arduino Platformlarıyla Karşılaştırma

ESP32-WROOM-32/32S Geliştirme Kartının diğer popüler Arduino ve mikrodenetleyici platformlarıyla karşılaştırılması.

ESP32 vs Arduino UNO/MEGA

ESP32'nin geleneksel Arduino platformlarıyla karşılaştırılması:

Özellik	ESP32	Arduino UNO	Arduino MEGA
İşlemci	Xtensa Dual-Core 32-bit LX6, 240 MHz	ATmega328P, 16 MHz	ATmega2560, 16 MHz
RAM	520 KB SRAM	2 KB SRAM	8 KB SRAM
Flash	4-16 MB Flash	32 KB Flash	256 KB Flash
GPIO Sayısı	36 GPIO	14 GPIO	54 GPIO
ADC Kanalları	18 kanal, 12-bit	6 kanal, 10-bit	16 kanal, 10-bit
WiFi	Dahili 802.11 b/g/n	Yok (shield gerekli)	Yok (shield gerekli)
Bluetooth	Dahili BT 4.2 & BLE	Yok (shield gerekli)	Yok (shield gerekli)
Çalışma Voltajı	3.3V	5V	5V
PWM Kanalları	16 kanal	6 kanal	15 kanal
Özel Özellikler	Touch sensör, Hall sensör, ULP co-processor	Yok	Yok
Güç Tüketimi	Aktif: ~240mA, Deep sleep: ~10µA	Aktif: ~50mA, Sleep: ~10mA	Aktif: ~80mA, Sleep: ~30mA

ESP32 vs ESP8266

ESP32 ve önceki nesil ESP8266 karşılaştırması:

• İşlemci Performansı:
  • ESP32: Çift çekirdek 240MHz, daha güçlü işlem kapasitesi
  • ESP8266: Tek çekirdek 80MHz, daha sınırlı işlem gücü
• Bellek ve Depolama:
  • ESP32: 520KB SRAM, daha fazla program belleği
  • ESP8266: 160KB SRAM, daha sınırlı bellek
• Kablosuz Özellikler:
  • ESP32: WiFi ve Bluetooth/BLE entegre
  • ESP8266: Sadece WiFi, Bluetooth yok
• GPIO ve Periferaller:
  • ESP32: 36 GPIO, daha çok ADC kanalı, touch sensör
  • ESP8266: 17 GPIO, sınırlı ADC (1 kanal)
• Güvenlik Özellikleri:
  • ESP32: Gelişmiş güvenlik, şifreleme donanımı, secure boot
  • ESP8266: Daha temel güvenlik özellikleri
• Enerji Verimliliği:
  • ESP32: Daha gelişmiş uyku modları, ULP co-processor
  • ESP8266: Daha sınırlı güç tasarruf özellikleri

ESP32 vs Raspberry Pi

ESP32 ve Raspberry Pi mikroişlemci platformları arasındaki karşılaştırma:

• Platform Tipi:
  • ESP32: Mikrodenetleyici (MCU), gerçek zamanlı işlemler için tasarlanmış
  • Raspberry Pi: Tek kartlı bilgisayar (SBC), işletim sistemi çalıştırır
• İşletim Sistemi:
  • ESP32: İşletim sistemi yok, doğrudan firmware çalıştırır
  • Raspberry Pi: Linux tabanlı işletim sistemi (Raspberry Pi OS, Ubuntu vb.)
• İşlem Gücü:
  • ESP32: 240 MHz çift çekirdek, gerçek zamanlı işlemler için optimize
  • Raspberry Pi: 1.5 GHz dört çekirdek (Pi 4), genel amaçlı işlemler için daha güçlü
• Bellek ve Depolama:
  • ESP32: 520KB RAM, 4-16MB Flash
  • Raspberry Pi: 1-8GB RAM, microSD kart depolama (GB-TB arası)
• Bağlantı:
  • ESP32: WiFi ve Bluetooth entegre
  • Raspberry Pi: WiFi, Bluetooth, Ethernet, USB, HDMI
• Güç Tüketimi:
  • ESP32: Çok düşük güç tüketimi (10µA-240mA), pil ile çalışmaya uygun
  • Raspberry Pi: Yüksek güç tüketimi (600mA-1.2A), genellikle sürekli güç gerektirir
• Kullanım Alanları:
  • ESP32: IoT sensör ağları, pille çalışan cihazlar, gerçek zamanlı kontrol
  • Raspberry Pi: Medya merkezi, küçük sunucu, masaüstü benzeri uygulamalar

Hangi Platformu Seçmeli?

Proje ihtiyaçlarınıza göre platform seçim kriterleri:

• ESP32'nin İdeal Olduğu Durumlar:
  • Düşük güç tüketimi gerektiren, pil ile çalışan sistemler
  • Kablosuz bağlantı (WiFi/Bluetooth) gerektiren kompakt cihazlar
  • Gerçek zamanlı kontrol ve düşük gecikme süresi gereken uygulamalar
  • Sensör tabanlı veri toplama ve IoT projeleri
  • Maliyet duyarlı, yüksek üretim hacimli uygulamalar
• Arduino'nun İdeal Olduğu Durumlar:
  • Başlangıç seviyesi elektronik projeleri ve eğitim
  • 5V mantık seviyesinde çalışan sensör ve aktüatörlerin yoğun kullanımı
  • Mekanik kontroller ve temel otomasyon
  • Shields ekosisteminden yararlanmak istenen durumlar
  • Basit, tek görevli projeler
• Raspberry Pi'nin İdeal Olduğu Durumlar:
  • Grafik arayüz gerektiren uygulamalar
  • Karmaşık veri işleme, görüntü ve ses uygulamaları
  • Ağ sunucusu, veritabanı veya web sunucusu çalıştırma
  • Çoklu yazılım bileşenleri ve servislerin çalıştırılması
  • Sürekli güç kaynağına erişimin olduğu yerler

---

Gelişmiş Kullanım ve İpuçları

ESP32-WROOM-32/32S Geliştirme Kartını en verimli şekilde kullanmak için gelişmiş teknikler ve ipuçları.

Güç Tasarrufu Teknikleri

Pil ömrünü uzatmak için ESP32'nin güç tasarrufu özelliklerini kullanma:

• Uyku Modları Optimizasyonu:
  • Light Sleep: CPU duraklatılır, bellekler korunur, peripheral'ler etkin kalabilir
  • Deep Sleep: Sadece RTC bellek ve zamanlayıcılar aktif, ~10µA tüketim
  • Hibernasyon: En düşük güç modu, sadece RTC zamanlayıcı aktif, ~5µA tüketim
  • ULP (Ultra Low Power) co-processor ile sensör okuma ve basit işlemler
• Akıllı Güç Yönetimi:
  • CPU frekansını iş yüküne göre ayarlama (80MHz - 240MHz)
  • Kullanılmayan çekirdekleri devre dışı bırakma
  • WiFi/Bluetooth modüllerini sadece gerektiğinde etkinleştirme
  • Periyodik uyanma çizelgeleri oluşturma
  • ADC, GPIO ve diğer periferalleri kullanılmadığında kapatma
• Wake-up Kaynakları:
  • Zamanlayıcı ile periyodik uyanma (RTC zamanlayıcı kullanımı)
  • GPIO veya touch sensörlerle harici uyanma tetiklemesi
  • ULP co-processor kaynaklı uyanma
  • Harici uyandırma devreleri tasarımı
• Kod Optimizasyonu:
  • İşlem yoğun görevleri gruplandırma ve toplu işleme
  • WiFi/BT bağlantı ve veri transferini optimize etme
  • Bloklanmayan (non-blocking) kodlama teknikleri
  • Gereksiz döngü ve beklemelerden kaçınma

OTA (Over-The-Air) Güncellemeler

ESP32 cihazlarının kablosuz yazılım güncelleme teknikleri:

• OTA Güncelleme Mekanizmaları:
  • Web sunucusundan HTTP/HTTPS ile güncelleme
  • Arduino IDE üzerinden WiFi OTA
  • AsyncElegantOTA veya ArduinoOTA kütüphaneleri
  • MQTT üzerinden firmware dağıtımı
  • Çift partition sistemi ve güvenli geçiş
• OTA Güvenlik Önlemleri:
  • Şifreleme ve dijital imza doğrulama
  • HTTPS kullanımı ve SSL sertifika doğrulama
  • Payload doğrulama ve checksum kontrolü
  • Erişim kontrol ve yetkilendirme
  • Güvenli boot ve rollback koruması
• OTA Hata İşleme:
  • Güncelleme başarısızlığında yedek imaja geri dönüş
  • Kısmi güncelleme yönetimi ve sürüm kontrolü
  • Güncelleme durum izleme ve raporlama
  • Güncelleme öncesi doğrulama testleri
• OTA Optimizasyonu:
  • Kısmi güncellemeler ve delta (fark) güncelleme teknikleri
  • Sıkıştırma kullanarak güncelleme boyutunu azaltma
  • Düşük bant genişliği ortamlarda güncelleme stratejileri
  • Güncellemeler için zamanlanmış pencereler

FreeRTOS ve Çoklu Görev

ESP32'nin gerçek zamanlı işletim sistemi özellikleri ve verimli çoklu görev programlama:

• FreeRTOS Temelleri:
  • Task (görev) oluşturma ve yönetme
  • Öncelik tabanlı planlama
  • Semaphore, mutex ve kuyruk kullanımı
  • İş parçacıkları arası iletişim
  • Event grupları ve bildirimler
• Çift Çekirdek Optimizasyonu:
  • Görevleri çekirdekler arasında dengeli dağıtma
  • İşlem yoğun görevleri ayrı çekirdeğe atama
  • Protokol yığınlarını (WiFi/BT) yöneten çekirdek 0'ı verimli kullanma
  • Kritik gerçek zamanlı görevleri çekirdek 1'e atama
  • Çekirdekler arası senkronizasyon
• Bellek Yönetimi:
  • Heap (yığın) ve stack (yığıt) bellek yönetimi
  • IRAM (iç RAM) ve PSRAM (harici RAM) kullanımı
  • Bellek parçalanmasını önleme
  • Bellek sızıntılarını tespit etme ve giderme
  • Kritik bölümler için bellek ayrılması
• Eşzamanlılık Sorunları ve Çözümleri:
  • Yarış koşulları (race condition) ve kritik bölüm yönetimi
  • Kilitlenme (deadlock) ve açlık (starvation) sorunlarını önleme
  • Task watchdog zamanlayıcıları kullanımı
  • Öncelik inversiyonu ve çözümü
  • Asenkron programlama teknikleri

Hata Ayıklama ve Performans Analizi

ESP32 uygulamalarında hata ayıklama ve performans iyileştirme teknikleri:

• Hata Ayıklama Araçları:
  • Seri port izleme ve log kullanımı
  • ESP-IDF hata ayıklama aracı (JTAG/OpenOCD)
  • GDB (GNU Debugger) ile adım adım kod çalıştırma
  • Assertion ve Panic işleyicileri
  • Trace araçları ve log seviyelerini ayarlama
• Bellek Analizi:
  • Heap bellek kullanımını izleme
  • Stack taşması tespit etme
  • Bellek sızıntılarını bulma ve giderme
  • Bellek fragmantasyonunu önleme
  • Heap analiz araçları kullanımı
• Performans Ölçümü ve Optimizasyon:
  • Zamanlama analizi ve darboğazları tespit etme
  • Görev çalışma sürelerini ölçme
  • CPU yükünü izleme
  • Flash erişim optimizasyonu (IRAM kullanımı)
  • WiFi ve BT iletişim verimliliğini artırma
• Stabilite ve Güvenilirlik Testleri:
  • Watchdog zamanlayıcıları ile kilitleme tespiti
  • Uzun süreli çalışma testleri
  • Stres testleri ve yük altında davranış
  • Çeşitli çevresel koşullar altında test
  • Güç kesintisi ve recovery testleri

---

Sorun Giderme ve Yaygın Zorluklar

ESP32-WROOM-32/32S Geliştirme Kartı ile çalışırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Programlama ve Yükleme Sorunları

Kod yükleme ve programlama sırasında karşılaşılan zorluklara çözümler:

• Sorun: Kart Bulunamıyor veya Tanınmıyor
  • Çözüm 1: USB kablosunu kontrol edin, veri transferi destekleyen bir kablo olduğundan emin olun
  • Çözüm 2: CP2102 sürücülerinin doğru yüklendiğini kontrol edin
  • Çözüm 3: Farklı bir USB portu deneyin veya USB hub kullanıyorsanız doğrudan bilgisayara bağlayın
  • Çözüm 4: Doğru COM portunu seçtiğinizden emin olun
• Sorun: Failed to connect to ESP32: Timed out waiting for packet header
  • Çözüm 1: Boot moduna almak için BOOT butonuna basılı tutarak RESET butonuna basın
  • Çözüm 2: Auto-reset devresini kontrol edin, gerekirse harici bir 10µF kapasitör ekleyin
  • Çözüm 3: Upload Speed'i düşürün (921600'den 115200'e)
  • Çözüm 4: ESP32 modülünü değiştirmeyi deneyin, bazı modüller bootloader sorunları yaşayabilir
• Sorun: Compilation Error
  • Çözüm 1: Kullanılan kütüphanelerin ESP32 ile uyumlu olduğunu kontrol edin
  • Çözüm 2: ESP32 için Arduino Core sürümünü güncelleyin
  • Çözüm 3: Hata mesajlarını dikkatlice okuyun ve ilgili kod satırlarını düzeltin
  • Çözüm 4: Kod bellek sınırlarını aşıyorsa partition şemasını değiştirin
• Sorun: Yükleme Başarılı Ancak Program Çalışmıyor
  • Çözüm 1: Serial Monitor'de hata mesajlarını kontrol edin (115200 baud)
  • Çözüm 2: GPIO pinlerinin doğru ayarlandığından emin olun
  • Çözüm 3: Kart seçiminin doğru olduğunu kontrol edin (ESP32 Dev Module)
  • Çözüm 4: Yeterli güç kaynağı olduğundan emin olun, özellikle WiFi/BT kullanıyorsanız

WiFi ve Bluetooth Bağlantı Sorunları

Kablosuz bağlantılarda karşılaşılan yaygın sorunlar ve çözümleri:

• Sorun: WiFi Bağlantısı Kurulamıyor
  • Çözüm 1: SSID ve şifrenin doğru olduğunu kontrol edin
  • Çözüm 2: Çift bant (2.4GHz/5GHz) yönlendiricilerde 2.4GHz'e bağlanmayı deneyin
  • Çözüm 3: WiFi sinyal gücünü kontrol edin, zayıf sinyal bağlantı sorunlarına neden olabilir
  • Çözüm 4: WiFi.setTxPower() ile iletim gücünü artırın
  • Çözüm 5: WiFi izin listesi veya MAC filtreleme olup olmadığını kontrol edin
• Sorun: WiFi Bağlantısı Sık Sık Kopuyor
  • Çözüm 1: Güç kaynağının yeterli akım sağladığını kontrol edin (300mA+)
  • Çözüm 2: WiFi.setAutoReconnect(true) kullanın
  • Çözüm 3: WiFi taraması ve yeniden bağlanma için düzenli kontroller ekleyin
  • Çözüm 4: WiFi modem sleep modunu devre dışı bırakın (esp_wifi_set_ps(WIFI_PS_NONE))
  • Çözüm 5: Static IP kullanmayı deneyin, DHCP sorunlarını ortadan kaldırır
• Sorun: Bluetooth Bağlantı Sorunları
  • Çözüm 1: Hem WiFi hem Bluetooth kullanıyorsanız çakışmaları kontrol edin
  • Çözüm 2: Bluetooth bağlantı parametrelerini optimize edin
  • Çözüm 3: BLE yerine Classic Bluetooth kullanmayı deneyin (veya tersi)
  • Çözüm 4: Bluetooth cihaz önbelleğini temizleyin ve yeniden eşleştirin
  • Çözüm 5: NimBLE kütüphanesini kullanmayı deneyin, daha verimli olabilir
• Sorun: WiFi ve Bluetooth Birlikte Çalışma Sorunları
  • Çözüm 1: btStop() ve WiFi.mode() ile ihtiyaç olmayan modülleri geçici kapatın
  • Çözüm 2: WiFi ve Bluetooth coexistence parametrelerini yapılandırın
  • Çözüm 3: Bilgi akışını zamanlayın, aynı anda yoğun veri transferinden kaçının
  • Çözüm 4: Gerekirse harici bir anten kullanın

Güç ve Performans Sorunları

ESP32'nin güç tüketimi ve performansıyla ilgili yaygın sorunlar:

• Sorun: Aşırı Güç Tüketimi
  • Çözüm 1: Kullanılmayan periferalleri kapatın (WiFi, BT, ADC vb.)
  • Çözüm 2: Light sleep veya deep sleep modlarını etkinleştirin
  • Çözüm 3: CPU frekansını düşürün (setCpuFrequencyMhz(80))
  • Çözüm 4: WiFi TX gücünü azaltın
  • Çözüm 5: Daha verimli kod ve döngüler kullanın
• Sorun: ESP32 Düzensiz Yeniden Başlıyor
  • Çözüm 1: Güç kaynağı yetersizliğini kontrol edin, daha güçlü bir kaynakla deneyin
  • Çözüm 2: Brownout detector seviyesini ayarlayın
  • Çözüm 3: Stack taşmasını önlemek için stack boyutunu artırın
  • Çözüm 4: Watchdog zamanlayıcıları kontrol edin ve gerekirse besleyin
  • Çözüm 5: Gürültü filtresi için 100uF kapasitör ekleyin
• Sorun: Yavaş Performans veya Gecikmeler
  • Çözüm 1: Kod verimliliğini artırın, gereksiz döngüleri azaltın
  • Çözüm 2: İşlem-yoğun kodları IRAM'e yerleştirin (IRAM_ATTR)
  • Çözüm 3: Çift çekirdekli işlemeyi etkin kullanın (xTaskCreatePinnedToCore)
  • Çözüm 4: WiFi modem sleep modunu devre dışı bırakın
  • Çözüm 5: CPU frekansını artırın (240MHz)
• Sorun: Bellek Yetersizliği
  • Çözüm 1: Dynamic string yerine fixed buffer kullanın
  • Çözüm 2: Gerektiğinde belleği serbest bırakın (free())
  • Çözüm 3: PSRAM destekli modül kullanın (ESP32-WROVER)
  • Çözüm 4: Flash belleği veri depolama için kullanın (SPIFFS, LittleFS)
  • Çözüm 5: Statik bellek tahsisini tercih edin

GPIO ve Sensör Sorunları

GPIO pinleri ve sensör entegrasyonuyla ilgili yaygın sorunlar:

• Sorun: GPIO Pinleri Çalışmıyor
  • Çözüm 1: Pin numaralarını kontrol edin, GPIO numarası ile kart üzerindeki numaralar farklı olabilir
  • Çözüm 2: Strapping pinleri kontrol edin (GPIO0, GPIO2, GPIO5, GPIO12, GPIO15)
  • Çözüm 3: pinMode() doğru ayarlandığından emin olun
  • Çözüm 4: Pin alternatif fonksiyonlarını kontrol edin (UART, SPI, PWM vb.)
  • Çözüm 5: Pull-up/pull-down direncinin gerekip gerekmediğini kontrol edin
• Sorun: ADC Okumaları Tutarsız
  • Çözüm 1: Attenuation ayarını kontrol edin (ADC_0db, ADC_2_5db, ADC_6db, ADC_11db)
  • Çözüm 2: ADC2 pinlerini WiFi açıkken kullanmaktan kaçının
  • Çözüm 3: Çoklu okuma yapın ve ortalama alın
  • Çözüm 4: ADC kalibrasyon fonksiyonlarını kullanın
  • Çözüm 5: Daha iyi doğruluk için harici ADC modülü kullanmayı düşünün
• Sorun: I2C/SPI Sensörleri İletişim Sorunları
  • Çözüm 1: Pin bağlantılarının doğru olduğunu kontrol edin
  • Çözüm 2: Pull-up dirençlerinin kullanıldığından emin olun (I2C için)
  • Çözüm 3: I2C veya SPI saat hızını düşürmeyi deneyin
  • Çözüm 4: I2C adresini doğrulayın (I2C scanner kullanabilirsiniz)
  • Çözüm 5: Kablo uzunluğunu ve sinyal bütünlüğünü kontrol edin
• Sorun: Kapasitif Touch Değerleri Tutarsız
  • Çözüm 1: Dokunma pinlerinin kablo uzunluğunu kısa tutun
  • Çözüm 2: Threshold değerlerini dinamik olarak kalibre edin
  • Çözüm 3: Gürültü filtreleme tekniklerini kullanın
  • Çözüm 4: Fiziksel yalıtım ve dokunma yüzeyi tasarımını optimize edin
  • Çözüm 5: Çoklu dokunma örneği alın ve median filtresi uygulayın

---

İlgili Ürün Kategorilerimiz

---

---
