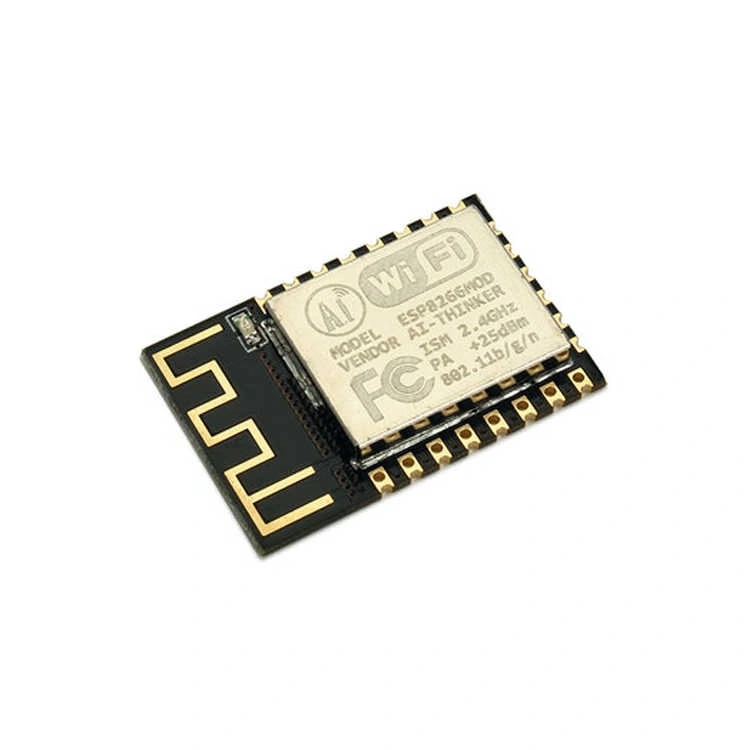

Esp8266-12F Seri Wifi Modül

ESP8266-12F Seri WiFi Modül

ESP8266-12F Seri WiFi Modül, projelerinize kablosuz internet bağlantısı eklemenin en ekonomik ve etkili yoludur. Güçlü Tensilica L106 32-bit mikrodenetleyici ve tam TCP/IP yığını ile donatılmış bu modül, IoT uygulamaları için ideal bir çözüm sunar.

SMD montaj tipi ve dahili PCB anten tasarımı ile kompakt boyutlara sahip olan ESP8266-12F, düşük güç tüketimi ve yüksek WiFi performansı sağlar. AT komutları ile kolayca kontrol edilebilen bu modül, Arduino veya diğer mikrodenetleyicilerle seri haberleşme üzerinden kolayca iletişim kurabilir.

ESP8266-12F Seri WiFi Modül, IoT projeleri, sensör ağları, ev otomasyonu ve uzaktan kontrol sistemleri için mükemmel bir seçimdir. Arduino kartları ile kolayca entegre edilebilir ve Bluetooth Modüller gibi diğer kablosuz iletişim teknolojilerine alternatif veya tamamlayıcı olarak kullanılabilir.

Teknik Özellikler

ESP8266-12F Seri WiFi Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• İşlemci: Tensilica L106 32-bit mikrodenetleyici
• Çalışma Hızı: 80MHz (160MHz'e kadar)
• Hafıza:
  • 32 KiB talimat RAM
  • 80 KiB kullanıcı veri RAM
  • 4 MBit (512 KiB) harici flash bellek
• WiFi Standardı: IEEE 802.11 b/g/n
• Frekans Aralığı: 2.4 GHz
• WiFi Modu: Station, SoftAP ve Station+SoftAP
• Güvenlik: WPA/WPA2
• Şifreleme: WEP/TKIP/AES
• Network Protokolleri: IPv4, TCP/UDP/HTTP/FTP
• Çalışma Voltajı: 3.0V - 3.6V (önerilen: 3.3V)
• I/O Pinleri: 11 GPIO pinleri (multiplexed)
• Analog Giriş: 1 adet 10-bit ADC
• Seri Haberleşme:
  • UART
  • SPI
  • I2C
• Baud Rate: 115200 (varsayılan)
• Güç Tüketimi:
  • Aktif iletimde: ~70mA (200mA peak)
  • Uyku modunda: <1mA
  • Derin uyku modunda: ~10μA
• Anten Tipi: PCB Anten (entegre)
• WiFi Menzili: Açık alanda ~300m
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Boyutlar: 16mm x 24mm x 3mm
• Programlama: AT komutları, Arduino IDE, NodeMCU, Micropython desteği

Bağlantı ve Kullanım

ESP8266-12F Seri WiFi Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

ESP8266-12F modülünü kullanmak için öncelikle uygun güç kaynağına bağlanması gereklidir. Modül 3.3V ile çalışır ve 5V seviyesini tolere etmez, bu nedenle Arduino ile kullanırken 3.3V regülatörü veya seviye dönüştürücü kullanılmalıdır.

Temel bağlantı pinleri şu şekildedir:

• VCC → 3.3V
• GND → GND
• RX → TX (Arduino veya başka bir mikrodenetleyicinin)
• TX → RX (Arduino veya başka bir mikrodenetleyicinin)
• CH_PD (Chip Enable) → 3.3V (modülü aktif etmek için)
• RST → 3.3V (veya kontrol için bir pin)

Modülün normal çalışma modunda kullanılması için CH_PD ve RST pinlerinin 3.3V'a bağlanması gerekir. Programlama için ise şu bağlantılar yapılmalıdır:

• GPIO0 → GND (sadece programlama esnasında)
• GPIO15 → GND
• GPIO2 → 3.3V (veya pull-up direnci ile)

ESP8266 modülünü Arduino IDE'de programlamak için, IDE'ye ESP8266 desteğini eklemeniz gerekir. Bunu yapmak için Arduino IDE'de "Dosya > Tercihler" menüsünden "Ek Devre Kartları Yöneticisi URL'leri" kısmına şu adresi ekleyin:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

Ardından "Araçlar > Kart > Kart Yöneticisi" menüsünden "ESP8266" aratın ve yükleyin. Kart seçiminde "Generic ESP8266 Module" seçerek programlama yapabilirsiniz.

ESP8266'yı AT komutları ile kullanmak için, USB-TTL dönüştürücü ile bilgisayara bağlayabilir ve seri terminalde AT komutları gönderebilirsiniz. Örnek bir AT komutu seti:

AT                // Bağlantı testi
AT+RST            // Modülü resetle
AT+GMR            // Firmware versiyonu
AT+CWMODE=1       // Station moduna geç (1=Station, 2=AP, 3=Both)
AT+CWLAP          // Çevredeki WiFi ağlarını listele
AT+CWJAP="SSID","PASS" // WiFi ağına bağlan
AT+CIFSR          // IP adresini göster

ESP8266'yı doğrudan Arduino kodu ile programlamak, daha gelişmiş projeler için tercih edilir. Aşağıdaki örnek kod, ESP8266'yı WiFi'ye bağlayıp bir web sunucusu oluşturur:

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

const char* ssid = "WiFi_Adi";
const char* password = "WiFi_Sifresi";

ESP8266WebServer server(80);

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.print("Bağlandı! IP adresi: ");
  Serial.println(WiFi.localIP());

  server.on("/", []() {
    server.send(200, "text/html", "Merhaba, ESP8266 Web Sunucusuna Hoş Geldiniz!");
  });

  server.begin();
}

void loop() {
  server.handleClient();
}

Uygulama Alanları

ESP8266-12F Seri WiFi Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

IoT (Nesnelerin İnterneti) Uygulamaları

• Akıllı ev otomasyon sistemleri
• Uzaktan cihaz kontrolü
• WiFi sensör ağları
• Enerji izleme ve yönetim sistemleri
• Hava durumu istasyonları
• Bulut tabanlı veri toplama sistemleri

Endüstriyel Uygulamalar

• Kablosuz sensör ağları
• Endüstriyel otomasyon kontrolü
• Uzaktan ekipman izleme
• Üretim hattı izleme sistemleri
• Sıcaklık ve nem izleme
• Varlık takip sistemleri

Tüketici Elektronik Projeleri

• Akıllı fişler ve aydınlatma sistemleri
• WiFi kontrollü robotlar
• Kablosuz müzik sistemleri
• Ev güvenlik sistemleri
• Kablosuz oyun kontrol birimleri
• Akıllı anahtarlık ve konum bulucu

Proje Örnekleri

ESP8266-12F Seri WiFi Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Ev İzleme ve Kontrol Sistemi

ESP8266-12F modülü, DHT22 sıcaklık/nem sensörü, röle modülü ve LDR ışık sensörü kullanarak kapsamlı bir akıllı ev izleme ve kontrol sistemi geliştirebilirsiniz. Bu sistemde, ESP8266 bir web sunucusu olarak çalışır ve mobil cihazlar veya bilgisayarlar üzerinden erişilebilen bir kontrol paneli sunar. DHT22 sensörü, ev içindeki sıcaklık ve nem değerlerini ölçerken, LDR sensörü ortam ışık seviyesini algılar.

WiFi Kontrollü Hava Durumu İstasyonu

ESP8266-12F modülü, BME280 sensörü (sıcaklık, nem, basınç), BH1750 ışık sensörü ve OLED ekran kullanarak kompakt bir kablosuz hava durumu istasyonu tasarlayabilirsiniz. ESP8266, düzenli aralıklarla sensörlerden çevre verilerini toplar ve bu verileri OLED ekranda gösterir. Aynı zamanda, ESP8266'nın web sunucusu özelliği kullanılarak tüm bu veriler bir web sayfası üzerinden de görüntülenebilir.

WiFi Tabanlı Uzaktan Sulama Sistemi

ESP8266-12F modülü, toprak nem sensörleri, su pompası, solenoid valf ve röle modülü kullanarak akıllı bir bahçe sulama sistemi geliştirebilirsiniz. Bu sistemde, ESP8266 toprak nem sensörlerinden aldığı verilere göre bahçenizin veya saksı bitkilerinizin sulama ihtiyacını belirler. Web arayüzü üzerinden, her bitki veya bölge için ideal nem seviyelerini ayarlayabilir, manuel sulama başlatabilir veya otomatik sulama programları oluşturabilirsiniz.

Sorun Giderme ve İpuçları

ESP8266-12F Seri WiFi Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Güç Sorunları: ESP8266 modülü yüksek güç tüketebilir, özellikle WiFi iletişimi sırasında anlık olarak 200-300mA çekebilir. Arduino'nun 3.3V pini genellikle bu akımı karşılayamaz. Harici bir 3.3V regülatör veya güç kaynağı kullanmanız önerilir. Ayrıca, güç kaynağınızın yakınına 100µF ve 10µF değerlerinde kapasitörler eklemek, anlık akım çekişleri sırasında voltaj düşmelerini önleyebilir. Reset döngüleri, bağlantı kopmaları veya rastgele çökmeler yaşıyorsanız, büyük olasılıkla güç kaynağınız yetersizdir.
• Bağlantı Sorunları: ESP8266 güvenilir bir WiFi bağlantısı kuramıyorsa, birkaç faktör kontrol edilmelidir. Öncelikle, modül ile WiFi erişim noktası arasındaki mesafeyi ve sinyal gücünü kontrol edin. ESP8266'nın etrafındaki metal objeler veya elektronik cihazlar sinyal zayıflamasına neden olabilir. Modülün anten kısmının masanızdan veya metal yüzeylerden uzak olduğundan emin olun. WiFi ağınızın 2.4GHz bandında çalıştığından ve 5GHz bandını kullanmadığından emin olun, çünkü ESP8266 sadece 2.4GHz bandını destekler. Son olarak, WiFi ağınızın şifreleme ayarlarını kontrol edin; bazı güvenlik protokolleri ESP8266 ile tam uyumlu olmayabilir.
• Programlama Sorunları: ESP8266'yı programlarken "Failed to connect to ESP8266" veya benzer hatalar alıyorsanız, flash moduna geçiş için doğru bağlantıları yaptığınızdan emin olun. Programlama esnasında GPIO0 pini GND'ye bağlanmalı, programlama tamamlandıktan sonra bu bağlantı kesilmelidir. Ayrıca, Arduino IDE'de doğru kartın ve port'un seçildiğinden emin olun. ESP8266 için uygun flash bellek boyutu ve hızı ayarlarını kontrol edin. Yine de sorun yaşıyorsanız, ESP8266'nın reset pinini manuel olarak tetiklemek (önce düşük sonra yüksek) sorunu çözebilir. Bazı USB-TTL dönüştürücüler DTR ve RTS pinlerini kullanarak otomatik reset yapabilir.
• Isınma Problemleri: ESP8266 çalışırken ısınabilir, bu normal bir durumdur. Ancak, aşırı ısınma performans sorunlarına ve kararsız çalışmaya neden olabilir. Modülün çevresinde yeterli hava akışı olduğundan emin olun. Sürekli WiFi iletişimi gerektiren uygulamalarda, periyodik olarak derin uyku moduna geçiş veya WiFi bağlantısını kapatma gibi güç tasarrufu teknikleri kullanarak ısınmayı azaltabilirsiniz. Bazı durumlarda, küçük bir pasif soğutucu eklemek faydalı olabilir.
• AT Komut Sorunları: ESP8266'yı AT komutları ile kullanırken iletişim sorunları yaşıyorsanız, doğru baud rate ayarını kullandığınızdan emin olun (genellikle 115200). Bazı eski firmware sürümlerinde varsayılan değer 9600 olabilir. AT komutlarına yanıt alamıyorsanız, CH_PD (EN) pininin 3.3V'a bağlı olduğunu kontrol edin. Ayrıca, gönderdiğiniz AT komutlarının sonuna CR+LF (Carriage Return + Line Feed) karakterleri eklendiğinden emin olun. Terminalde "OK" yanıtını görmüyorsanız, firmware'i güncellemeyi veya modülü fabrika ayarlarına sıfırlamayı deneyebilirsiniz.

Performans İpuçları

• Pil ömrünü uzatmak için derin uyku modunu kullanın
• Hızlı performans için ESP'nin dahili GPIO işlemlerini kullanın
• Statik IP kullanarak bağlantı süresini kısaltın
• Veri transferinde JSON yerine daha kompakt formatlar tercih edin
• SPIFFS dosya sistemini kullanarak web sunucusu performansını artırın
• Güvenlik için SSL/TLS şifreleme kullanan bağlantıları tercih edin
