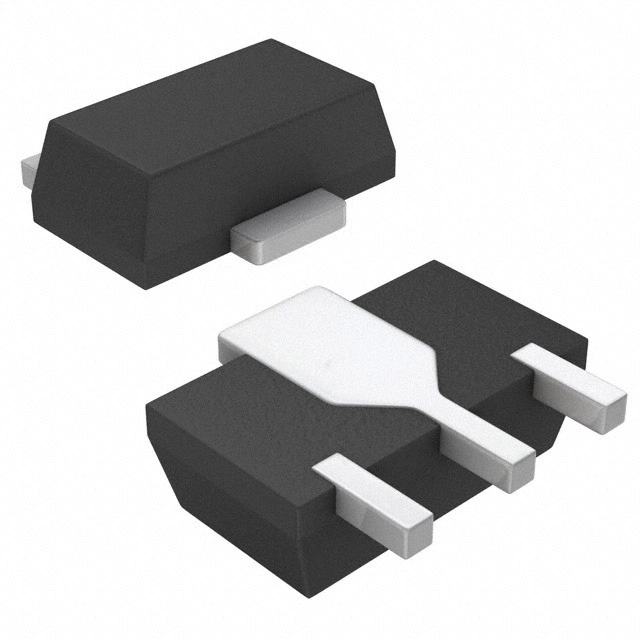

Mini-Circuits PHA-1H RF Geniş Bant MMIC Yükselteç
Mini-Circuits PHA-1H, RF ve mikrodalga uygulamaları için geliştirilen geniş bantlı MMIC (Monolithic Microwave Integrated Circuit) yükselteçtir. Düşük gürültü karakteristiği, yüksek kazanç kararlılığı ve geniş frekans aralığı sayesinde haberleşme sistemleri, RF test ekipmanları, sinyal zinciri tasarımları ve laboratuvar uygulamalarında tercih edilir. 50Ω empedans uyumlu yapısı ile RF sistemlerine doğrudan entegrasyon sağlar. Kompakt SOT-89 paket yapısı sayesinde yüksek yoğunluklu elektronik tasarımlarda verimli kullanım sunar.
Teknik Özellikleri
- Model: PHA-1H
- Marka: Mini-Circuits
- Ürün Tipi: RF MMIC Yükselteç (Gain Block Amplifier)
- Frekans Aralığı: 50MHz – 6000MHz
- Kazanç (Gain): Tipik 14.7dB
- Gürültü Katsayısı (Noise Figure): Tipik 4.4dB
- Çıkış Gücü (P1dB): Yaklaşık +18.8dBm
- OIP3: Tipik +33.7dBm
- Besleme Gerilimi: 5V
- Besleme Akımı: Tipik 95mA
- Empedans: 50Ω
- Montaj Tipi: Surface Mount (SMD)
- Paket Tipi: SOT-89
- Çalışma Sıcaklığı: -40°C ~ +85°C
Anahtar Avantajlar
- 50MHz ile 6GHz arasındaki geniş çalışma aralığı sayesinde çok sayıda RF uygulamasında kullanılabilir. Bu da ürün geliştirme esnekliği sağlar. Birden fazla frekans bandını destekler. Modern haberleşme sistemlerine uyum sunar.
- Yüksek OIP3 performansı sayesinde sinyal doğruluğunu koruyarak intermodülasyon etkilerini azaltır. Bu da RF zinciri performansını artırır. Daha temiz sinyal işleme sağlar. Profesyonel RF uygulamalarına uygunluk sunar.
- Düşük gürültü karakteristiği sayesinde hassas RF alıcı tasarımlarında sinyal kalitesini korur. Bu da ölçüm doğruluğunu artırır. Sistem performansını iyileştirir. Haberleşme kalitesini destekler.
- Kompakt SOT-89 paket yapısı sayesinde alan kısıtlı PCB tasarımlarında kolay entegrasyon sağlar. Bu da sistem boyutunu küçültür. Üretim süreçlerini kolaylaştırır. Yoğun elektronik yerleşimlerine uygunluk sağlar.
Uygulama Alanları
- RF haberleşme sistemlerinde kullanılır. Sinyal güçlendirme görevini yerine getirir. Bu da haberleşme kalitesini artırır. Kablosuz sistemlere uygundur.
- RF test ve ölçüm cihazlarında kullanılır. Kararlı kazanç sağlar. Bu da ölçüm doğruluğunu destekler. Laboratuvar ekipmanlarına uygundur.
- Sinyal zinciri tasarımlarında kullanılır. RF seviyelerini optimize eder. Bu da sistem verimliliğini artırır. Profesyonel elektronik projeleri destekler.
- Mikrodalga uygulamalarında kullanılır. Geniş bant çalışma desteği sunar. Bu da yüksek frekanslı tasarımları kolaylaştırır. Ar-Ge projelerine uygundur.
Paket İçeriği
1 Adet Mini-Circuits PHA-1H RF Geniş Bant MMIC Yükselteç
