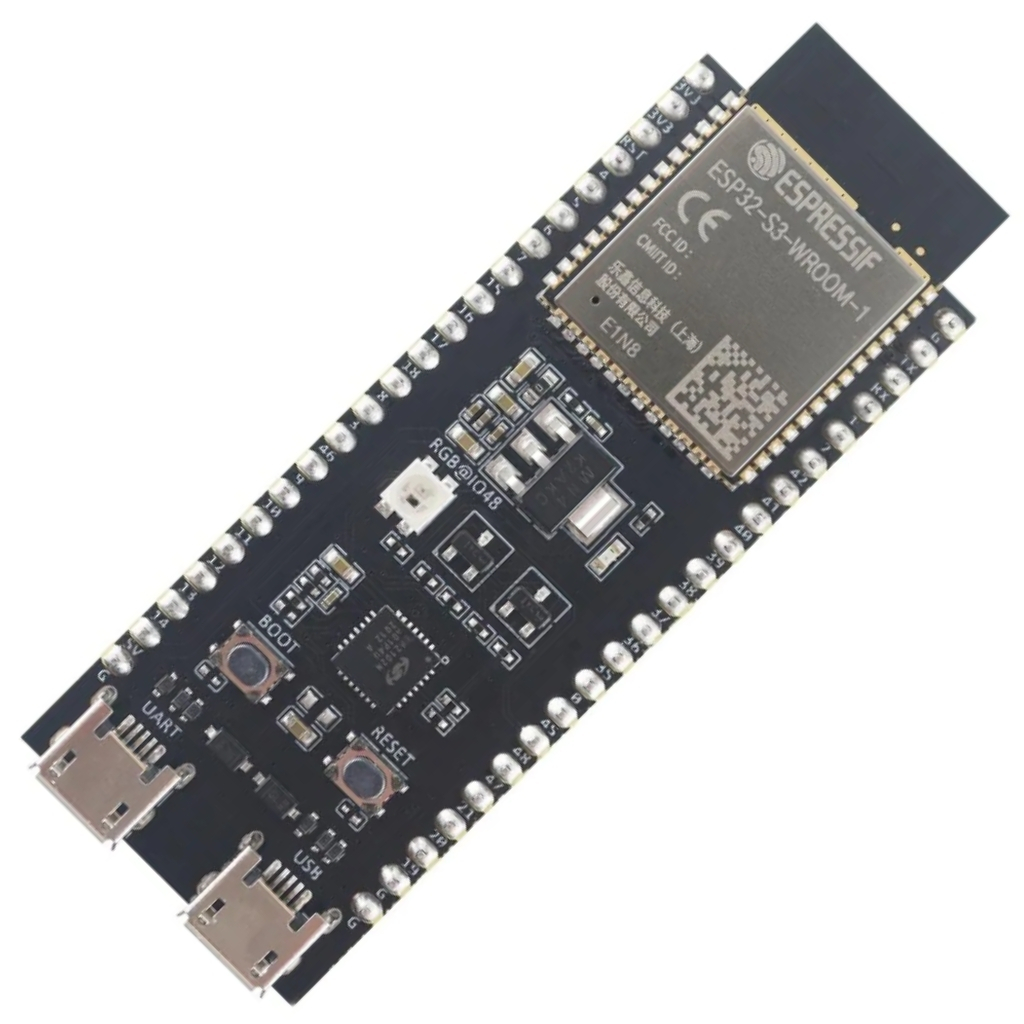

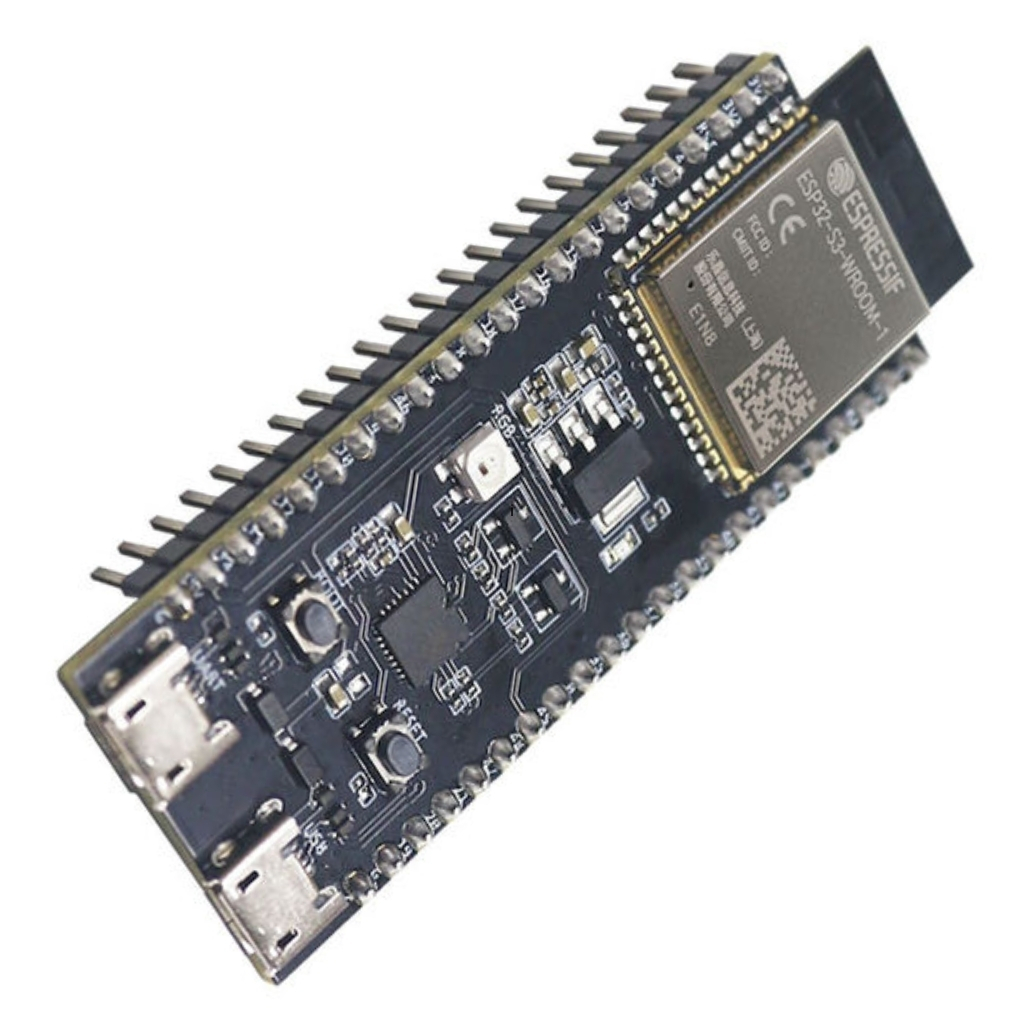

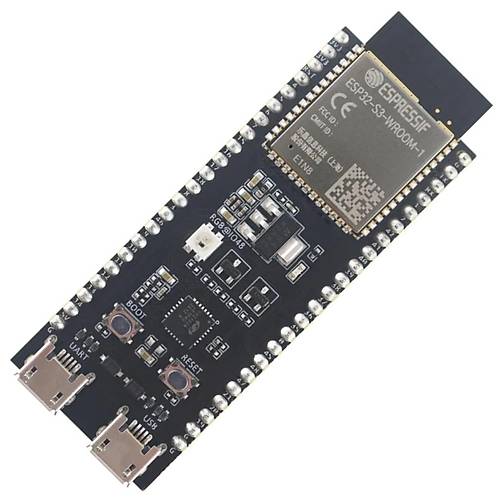

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı, Espressif Systems'in güçlü ESP32-S3 işlemcisi ile donatılmış yeni nesil bir IoT geliştirme platformudur. Dahili WiFi ve Bluetooth 5 (LE) bağlantısı, zengin GPIO pinleri ve düşük güç tüketimi özellikleriyle dikkat çeken bu kart, modern IoT projeleriniz için ideal bir çözümdür.

16MB Flash ve 8MB PSRAM belleğe sahip olan bu güçlü geliştirme kartı, Arduino IDE ile programlanabildiği gibi, ESP-IDF ve MicroPython gibi farklı geliştirme ortamlarını da destekleyerek, çeşitli uygulama ihtiyaçlarına cevap verir.

Yapay zeka uygulamaları, ses işleme ve yüksek performans gerektiren IoT projeleri için tasarlanmış olan bu kart, pil beslemeli projeler için düşük güç modları sunar ve voltaj dönüştürücüler ile uyumlu çalışarak farklı güç kaynaklarından beslenebilir.

Teknik Özellikler

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• İşlemci: ESP32-S3 Dual-Core 32-bit LX7 mikrodenetleyici
• İşlemci Frekansı: 240 MHz'e kadar
• Flash Bellek: 16MB
• PSRAM: 8MB
• WiFi: IEEE 802.11 b/g/n (2.4 GHz)
• Bluetooth: Bluetooth 5, Bluetooth Low Energy (BLE)
• USB Arayüzü: USB Type-C (USB 2.0)

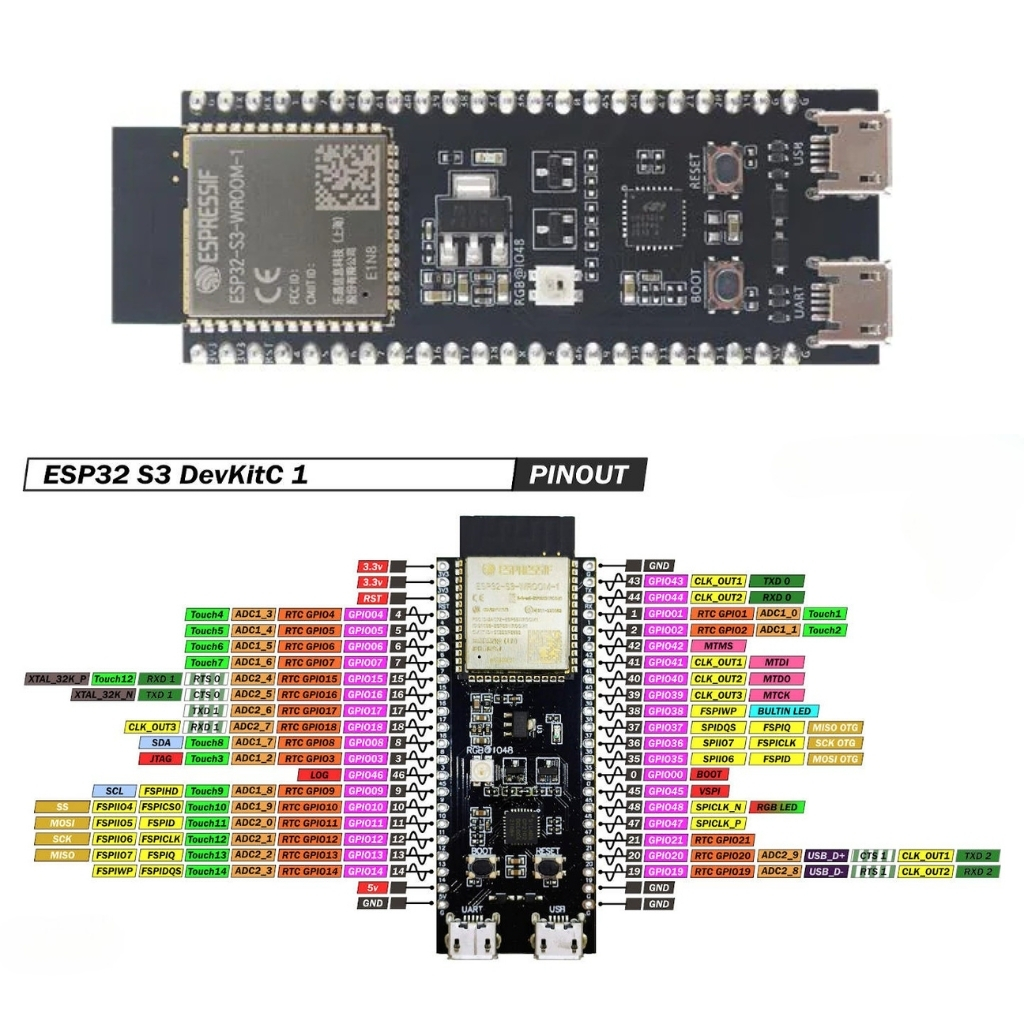

• GPIO Pin Sayısı: 43 programlanabilir GPIO
• ADC: 2 adet 12-bit SAR ADC, 20 kanal
• DAC: 2 adet 8-bit kanal
• SPI: 4 adet
• I2C: 2 adet
• I2S: 2 adet
• UART: 3 adet
• LED PWM: 8 adet kanal
• LCD Arayüzü: Var
• Camera Arayüzü: Var
• TWAI (CAN): 1 adet
• USB OTG: Destekler
• Çalışma Gerilimi: 3.3V
• Giriş Voltajı (USB): 5V
• Çalışma Sıcaklığı: -40°C ila +85°C

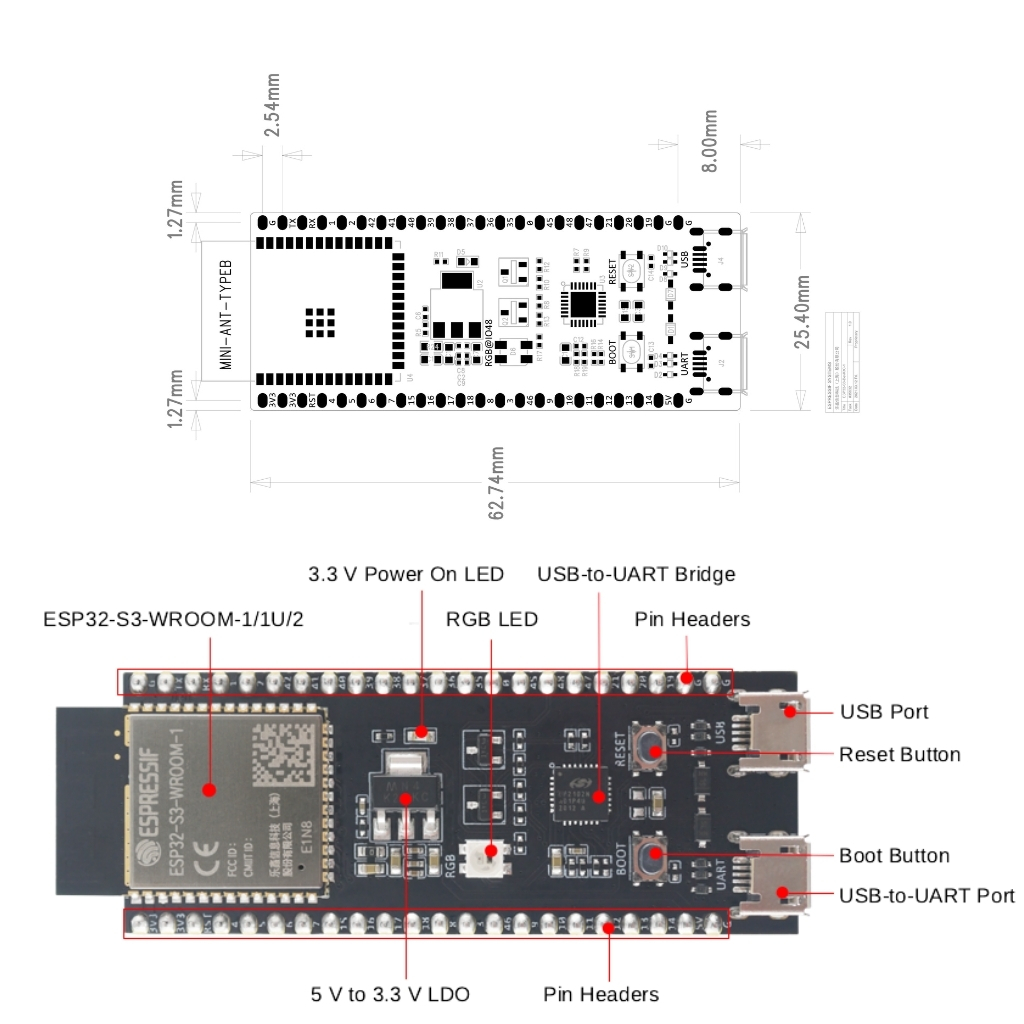

• Boyutlar: 54.4 x 27.9 x 12.2 mm
• Anten: PCB anten (IPEX konektör opsiyonel)
• Reset Butonu: Var
• Boot Butonu: Var

Kullanım Alanları

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

IoT (Nesnelerin İnterneti) Projeleri

• Akıllı ev otomasyonu sistemleri
• Çevresel sensör ağları
• Endüstriyel izleme ve kontrol
• Enerji yönetim sistemleri
• Tarım ve sulama otomasyonu

Yapay Zeka ve Edge Computing

• Ses tanıma uygulamaları
• Görüntü işleme projeleri
• Makine öğrenmesi tabanlı sensör analizi
• Yerel yapay zeka çıkarım motorları
• TinyML uygulamaları

Giyilebilir Teknoloji ve Sağlık

• Aktivite izleme cihazları
• Sağlık monitörleri
• Spor performans analizörleri
• Uzaktan hasta izleme sistemleri
• Düşük güç tüketimli biyosensör ağları

Avantajlar ve Özellikler

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı'nın sağladığı avantajlar ve çözümler.

• Yüksek İşlem Gücü: Dual-core 240 MHz işlemci
• Geniş Bellek: 16MB Flash ve 8MB PSRAM
• Çift Kablosuz Bağlantı: WiFi ve Bluetooth 5 entegrasyonu
• USB-C Bağlantı: Modern ve güvenilir arayüz
• Yapay Zeka Yetenekleri: Vektör işleme talimatları ile ML performansı
• Düşük Güç Tüketimi: Verimli enerji yönetim modları
• Zengin GPIO: 43 programlanabilir pin
• Çoklu Geliştirme Platformu: Arduino, ESP-IDF, MicroPython desteği
• USB OTG: USB cihaz ve host işlevselliği
• Sıcaklık Dayanımı: Geniş çalışma sıcaklığı aralığı

Kurulum ve Programlama

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı'nın kurulum ve programlama süreci hakkında bilgiler.

Arduino IDE ile kurulum adımları:

• Kart Yöneticisi URL'si Ekleme: Arduino IDE Tercihler menüsüne "https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json" adresini ekleyin
• ESP32-S3 Paketini Yükleme: Araçlar > Kart > Kart Yöneticisi üzerinden "esp32" araması yaparak en son versiyonu yükleyin
• Kart Seçimi: Araçlar > Kart > ESP32 Arduino menüsünden "ESP32S3 Dev Module" seçin
• Bellek Ayarları: Doğru Flash ve PSRAM boyutlarını (16MB Flash, 8MB PSRAM) seçin
• Port Seçimi: Kartın bağlı olduğu USB portunu seçin

ESP-IDF ile kurulum:

• ESP-IDF geliştirme ortamını resmi dokümantasyona göre yükleyin
• USB sürücülerini yükleyin
• Örnek projelerden başlayarak geliştirme yapın

MicroPython ile kurulum:

• ESP32-S3 için MicroPython firmware'ini indirin
• esptool.py ile firmware'i karta yükleyin
• Thonny IDE veya benzeri bir araç ile MicroPython kodlarınızı yükleyin

Donanım bağlantıları:

• USB-C kablosu ile bilgisayara bağlayın (güç ve programlama)
• Harici güç kaynağı için 5V ve GND pinlerini kullanın (opsiyonel)
• Sensör ve aktuatör bağlantıları için uygun GPIO pinlerini seçin

Sorun Giderme ve İpuçları

ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kart Algılanmıyor: USB sürücülerini kontrol edin, farklı bir USB kablosu deneyin
• Yükleme Hatası: Boot modunu aktifleştirmek için BOOT butonuna basılı tutarken RESET butonuna basın
• WiFi Bağlantı Sorunları: Anten konumunu kontrol edin, doğru WiFi kimlik bilgilerini kullandığınızdan emin olun
• Bellek Hataları: Flash ve PSRAM ayarlarını doğru yapılandırdığınızdan emin olun
• Kararsız Çalışma: Güç kaynağının yeterli akım sağladığını kontrol edin (en az 500mA)

Verimli Kullanım İpuçları

• Pil ile çalışan projelerde derin uyku modlarını kullanarak güç tüketimini azaltın
• PSRAM'i büyük veri işleme uygulamaları için kullanın (görüntü, ses, büyük sensör veri setleri)
• GPIO pinlerinin maksimum akım sınırlarını (12mA) aşmamaya dikkat edin
• Yapay zeka uygulamaları için TensorFlow Lite Micro veya Edge Impulse kullanmayı düşünün
• WiFi ve Bluetooth performansını artırmak için harici anten bağlayabilirsiniz
• Yüksek performans gerektiren uygulamalarda, çipin aşırı ısınmaması için yeterli havalandırma sağlayın

Paket İçeriği

• ESP32-S3-DevKitC-1 N16R8 WiFi ve Bluetooth Geliştirme Kartı
