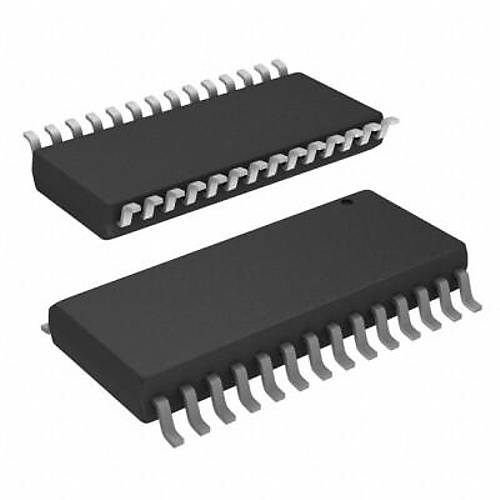

IR2131S SOIC-28 Smd Mosfet Sürücü Entegresi
IR2131S SOIC-28 Smd Mosfet Sürücü Entegresi IR2131S SOIC-28 Smd Mosfet Sürücü Entegresi, üç bağımsız yüksek ve alçak taraf referanslı çıkış kanalına sahip yüksek voltajlı, yüksek hızlı güçlü bir MOSFET ve IGBT sürücüsüdür. Tescilli HVIC teknolojisi, sağlamlaştırılmış monolitik yapı sağlar. Lojik girişler, 2.5V mantığına kadar CMOS veya LSTTL çıkışlarıyla uyumludur. Toprak referanslı işlemsel yükselteç, harici bir akım algılama direnci aracılığıyla köprü akımının analog geri beslemesini sağlar. Altı çıkışı da sonlandıran bir akım açma işlevi de bu dirençten türetilir. Açık bir tahliye HATA sinyali, aşırı akım veya düşük voltaj kapatmasının meydana gelip gelmediğini gösterir. Çıkış sürücüleri, minimum sürücü çapraz iletimi için tasarlanmış yüksek darbe akımı tampon aşamasına sahiptir. Yayılma gecikmeleri, yüksek frekanslarda kullanımı basitleştirmek için eşleştirilir. Yüzer kanallar, 600 volta kadar çalışan yüksek taraf konfigürasyonunda N-kanallı güç MOSFET'lerini veya IGBT'leri sürmek için kullanılabilir. Seri IR2131S Besleme Gerilimi 10V - 20V Zaman 700ns Çalışma Sıcaklığo -40°C - 150°C Çıkış Akımı 160 mA Pin Sayısı 28 Pin Paket Tipi SOIC-28 IR2131S Datasheet.
