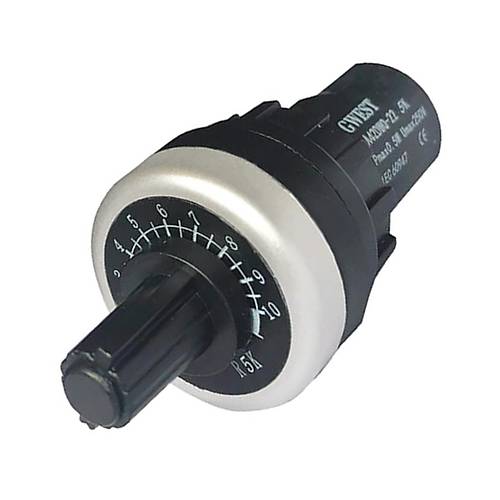

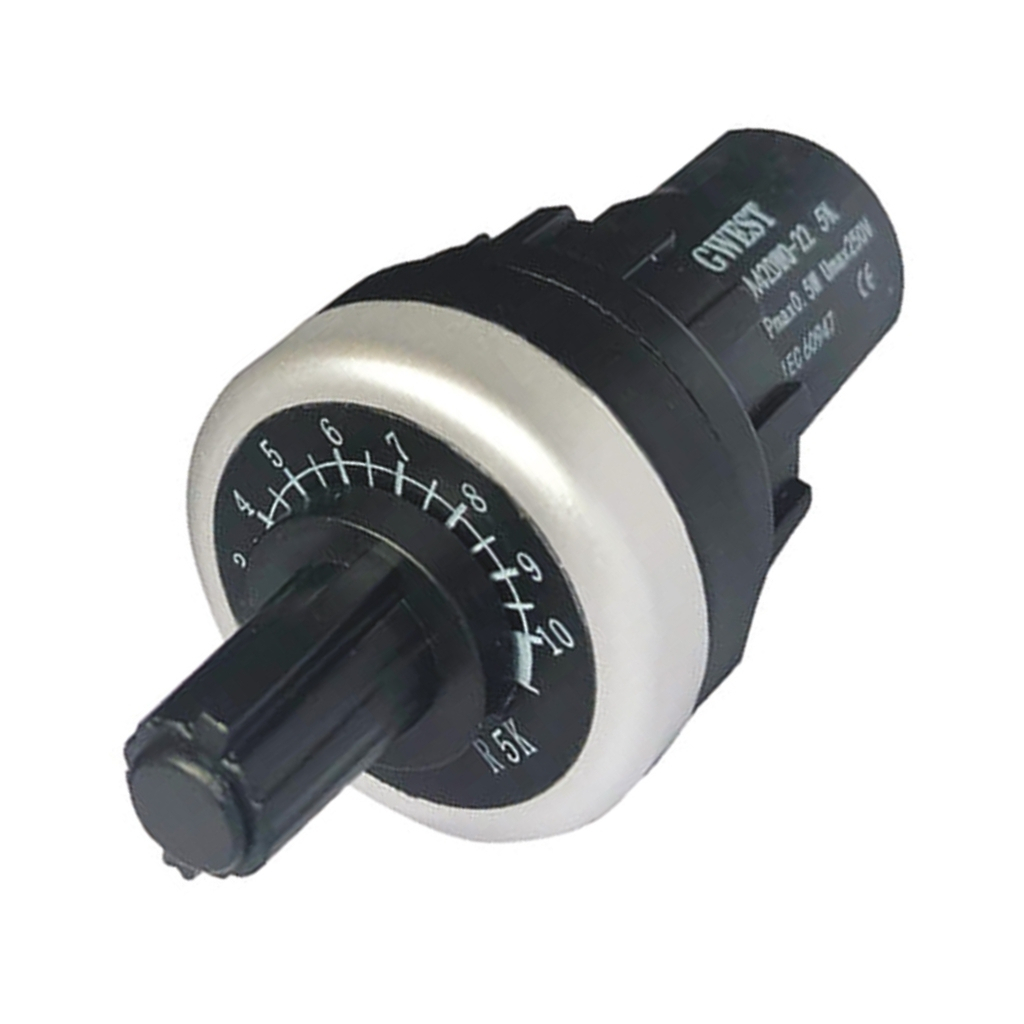

Gwest APT22-5K 22mm 5K Tek Turlu Potansiyometre 220V
Gwest APT22-5K, endüstriyel kontrol sistemleri ve elektronik devrelerde hassas ayarlar için tasarlanmış 22mm montaj çaplı, 5K direnç değerine sahip profesyonel bir potansiyometredir. 220V gerilim altında güvenle çalışabilen bu potansiyometre, dayanıklı yapısı ile zorlu endüstriyel ortamlarda uzun ömürlü performans sunar.
Elektronik Komponentler arasında yer alan bu ürün, panel montajlı tasarımıyla kontrol panelleri, makine kontrol konsolları ve elektronik sistemlere kolay entegre edilebilir. Tek turlu yapısı ve lineer karakteristiği ile akım, gerilim veya hız gibi değişkenlerin hassas kontrolünde ideal çözüm sunar.
Kaliteli metal gövdesi ve güvenilir iç mekanizması ile Potansiyometre kategorisinde endüstriyel standartlara uygun imal edilen bu ürün, 3 terminalli yapısı ile çeşitli bağlantı konfigürasyonlarına imkan tanır. Çift yönlü dönüş yapısı ve 300 derecelik kontrol açısı ile hassas ayarlar sunmaktadır.
Teknik Özellikler
Gwest APT22-5K 22mm 5K Tek Turlu Potansiyometre 220V'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Gwest
- Model: APT22-5K
- Montaj Çapı: 22mm
- Direnç Değeri: 5 kΩ (5K)
- Çalışma Gerilimi: Maksimum 220V AC/DC
- Güç Kapasitesi: 2W
- Dönüş Açısı: 300° ± 5°
- Karakteristik: Lineer (B tipi)
- Tolerans: ±10%
- Dönüş Sayısı: Tek turlu
- Şaft Çapı: 6mm
- Şaft Uzunluğu: 15mm
- Şaft Tipi: Düz kesik (D-shaft)
- Gövde Malzemesi: Metal
- Kontak Direnci: < 1Ω
- Yalıtım Direnci: > 100 MΩ / 500V DC
- Çalışma Sıcaklığı: -25°C ~ +70°C
- Mekanik Ömür: > 10.000 dönüş
- IP Koruma: IP40
- Terminal Bağlantısı: Vidalı terminal
- Terminal Sayısı: 3 pin
- Montaj Derinliği: 40mm
- Terminal Vida Boyutu: M3
- Dönüş Torku: 1.5-2.0 N·cm
- Standartlar: CE, RoHS
Kullanım Alanları
Gwest APT22-5K 22mm 5K Tek Turlu Potansiyometre 220V'nin kullanılabileceği başlıca alanlar.
Endüstriyel Uygulamalar
- Motor hız kontrol devreleri
- Endüstriyel otomasyon sistemleri
- PLC giriş ayarları
- İşlem kontrol ekipmanları
- Isıtıcı ve soğutucu kontrolleri
- CNC makineleri parametre ayarları
Elektrik ve Elektronik Uygulamalar
- Aydınlatma kontrolü ve dimmer sistemleri
- Güç kaynağı referans ayarları
- Ses ve görüntü ekipmanları
- Veri toplama sistemleri
- Sinyal işleme devreleri
- Test ve ölçüm cihazları
Diğer Kullanım Alanları
- HVAC sistem kontrolleri
- Medikal cihazlar
- Laboratuvar ekipmanları
- Bilimsel araştırma cihazları
- Yenilenebilir enerji sistemleri
- Oransal vana kontrolleri
Avantajlar ve Özellikler
Gwest APT22-5K 22mm 5K Tek Turlu Potansiyometre 220V'nin sunduğu temel avantajlar.
- Standart Montaj Boyutu: Yaygın kullanılan 22mm çap ile kolay entegrasyon
- Yüksek Çalışma Gerilimi: 220V AC/DC ile geniş uygulama alanı
- Kolay Montaj: Panel montajlı tasarım ile hızlı kurulum
- Dayanıklı Yapı: Metal gövde ile uzun ömürlü kullanım
- Hassas Ayar: 300° dönüş açısı ile detaylı kontrol imkanı
- Lineer Davranış: Doğrusal direnç değişimi ile kolay ayar
- Geniş Sıcaklık Aralığı: -25°C ile +70°C arası çalışma imkanı
- Güvenilir Bağlantı: Vidalı terminal ile sağlam kontak
- D-Tipi Şaft: Kaymayı önleyen düz kesikli mil tasarımı
Montaj ve Kullanım
Gwest APT22-5K 22mm 5K Tek Turlu Potansiyometre 220V'nin montaj ve kullanım bilgileri.
İpucu: Terminal vidalarını aşırı sıkmayın ve bağlantıları yapmadan önce sisteminizin enerjisini kesin.
Montaj adımları:
- Panel üzerinde 22mm çapında montaj deliği hazırlayın
- Potansiyometreyi önden panel deliğine yerleştirin
- Arka taraftan sabitleme somununu takıp uygun şekilde sıkın
- Terminal bağlantılarını şemaya göre yapın:
- Terminal 1: Sol uç (CCW)
- Terminal 2: Sürgü (Wiper)
- Terminal 3: Sağ uç (CW)
- Gerekirse kontrol düğmesini şafta monte edin
Kullanım önerileri:
- Maksimum çalışma gerilimini ve gücünü aşmayın
- Dönüş sınırlarında zorlamaktan kaçının
- Nemli ortamlarda ek koruma sağlayın
- Düzenli aralıklarla terminal vidalarının sıkılığını kontrol edin
- Yüksek titreşimli ortamlarda sabitleme somununu kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, endüstriyel ve elektronik ürünler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
Ürün Hakkında Sıkça Sorulan Sorular
5K potansiyometre nerelerde kullanılır?
Hız kontrol devreleri, aydınlatma kontrolleri, sinyal işleme, ses sistemleri, endüstriyel otomasyon ve veri toplama sistemlerinde yaygın olarak kullanılır.
Bu ürün nem ve suya dayanıklı mıdır?
IP40 koruma sınıfına sahip olduğu için toza karşı belirli oranda korumalıdır, ancak suya karşı koruma sağlamaz. Nemli ortamlarda ek koruma gereklidir.
Lineer ve logaritmik potansiyometre arasındaki fark nedir?
Lineer potansiyometrede direnç değişimi şaft dönüşüyle doğru orantılıdır. Logaritmik tipte ise değişim logaritmik eğriye uyar ve ses kontrolü gibi alanlarda tercih edilir.
Bu potansiyometreyi LED dimmer devresi için kullanabilir miyim?
Evet, 5K direnç değeri ve 220V çalışma voltajı ile LED dimmer devrelerinde kontrol elemanı olarak kullanılabilir.
Potansiyometrenin ömrünü ne belirler?
Kullanım sıklığı, çalışma ortamı, nem ve toz seviyeleri, uygulanan gerilim ve akım değerleri ile tork sınırlarına uygun kullanılması ömrünü belirler.
D-tipi şaft ne anlama gelir?
Şaftın bir tarafının düz kesilmiş olduğu özel şekli ifade eder. Bu tasarım, düğmelerin kaymasını önler ve daha güvenli mekanik bağlantı sağlar.
Potansiyometre montajında dikkat edilmesi gereken hususlar nelerdir?
Doğru çaptaki deliğe monte edilmesi, terminallere aşırı güç uygulanmaması, sabitleme somunun uygun sıkılıkta olması ve nemli ortamlardan korunması önemlidir.
