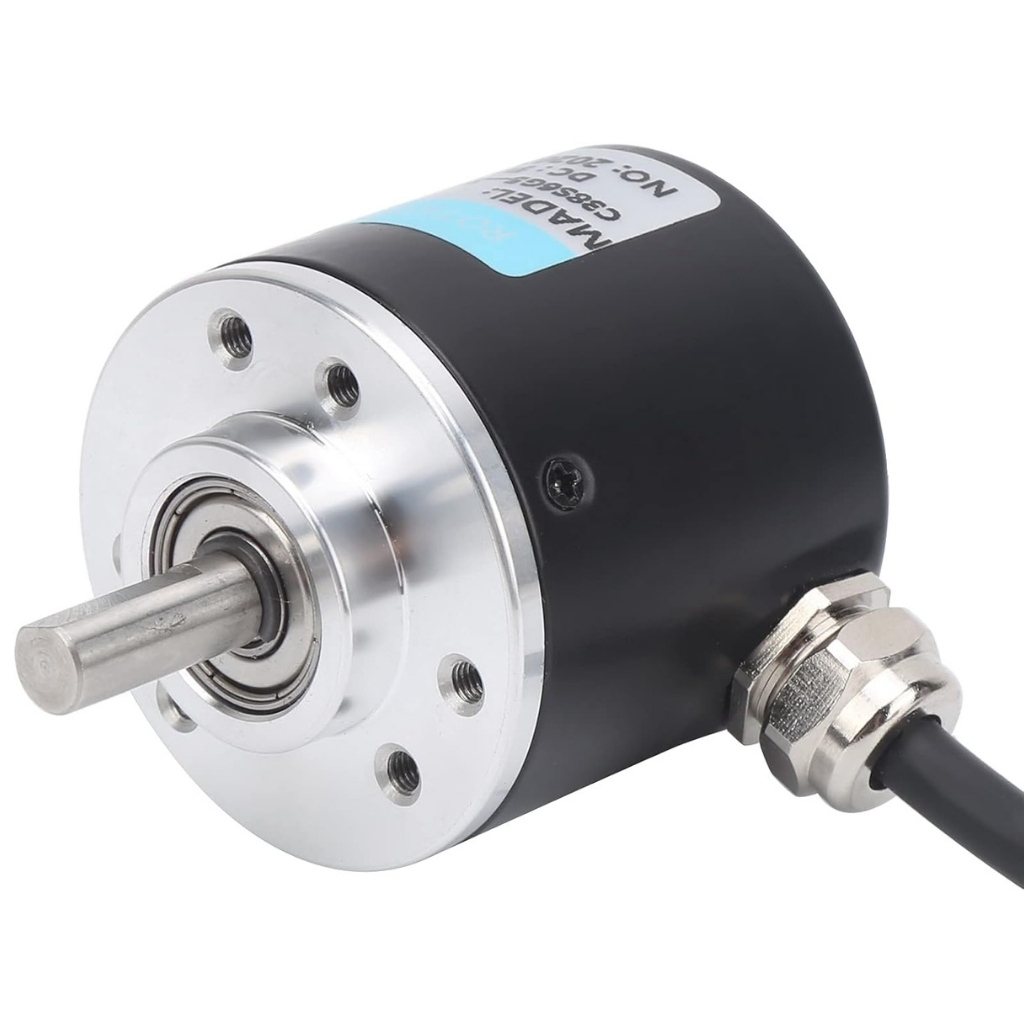

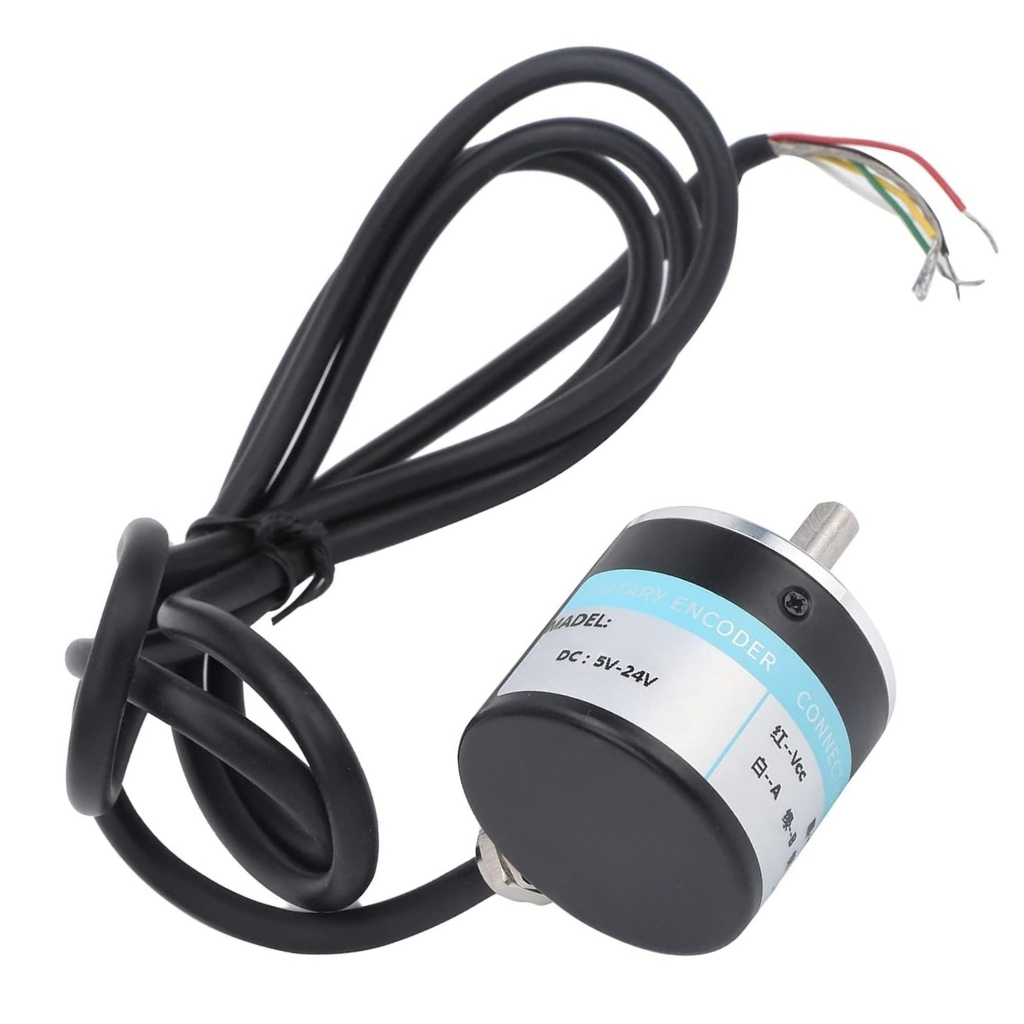

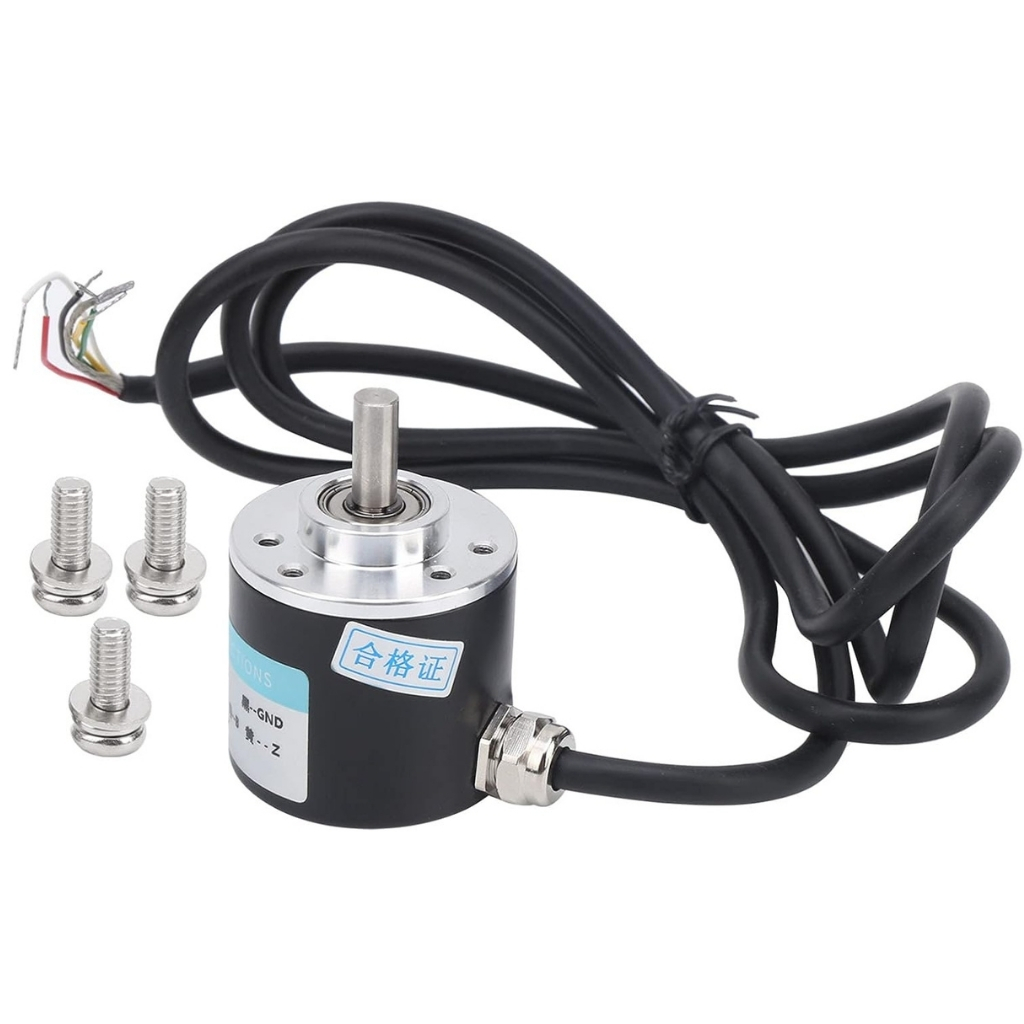

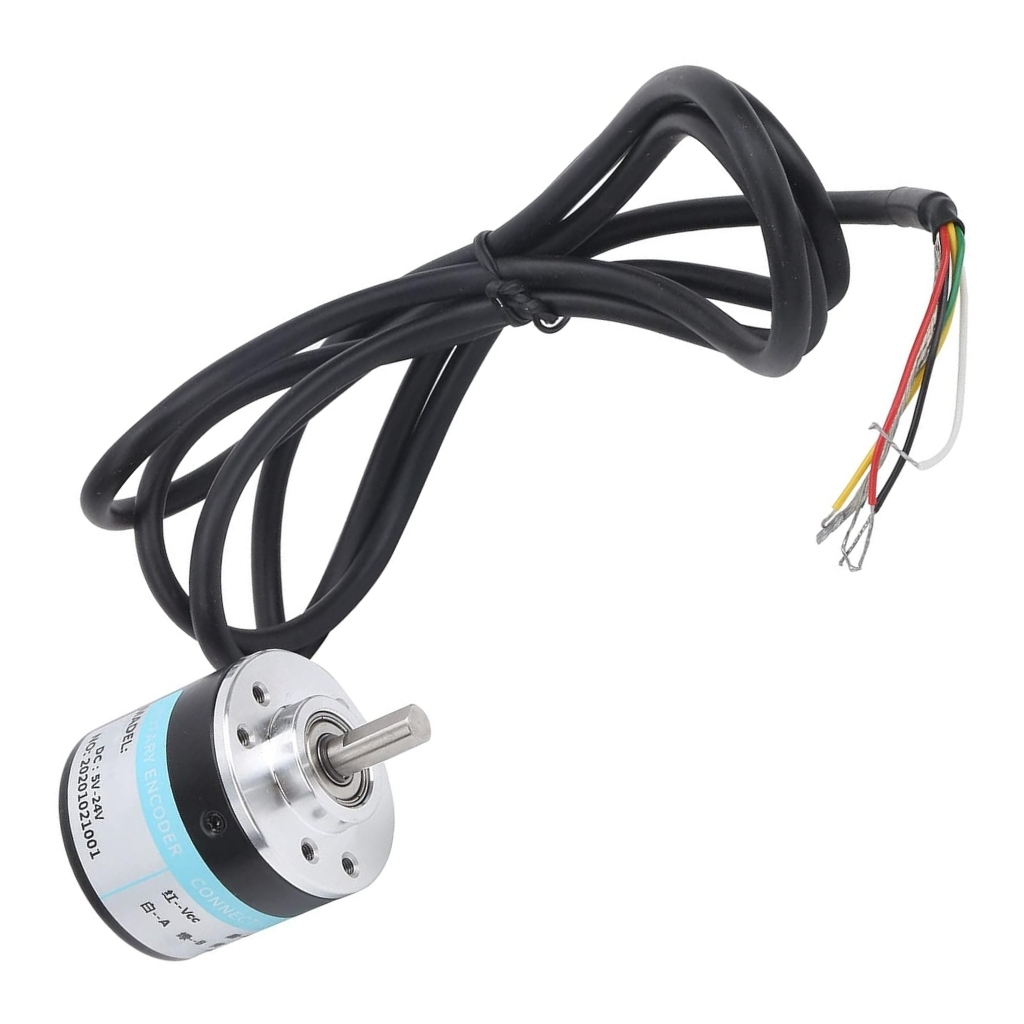

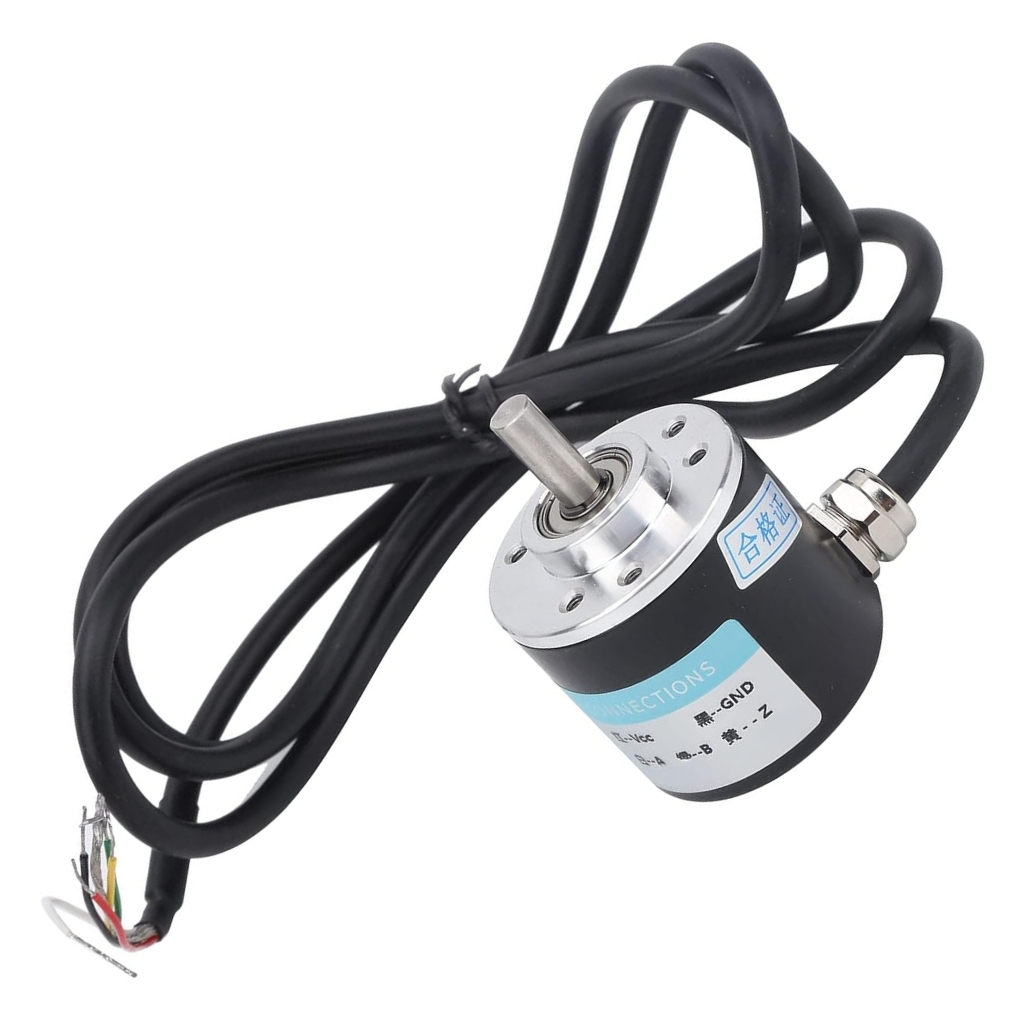

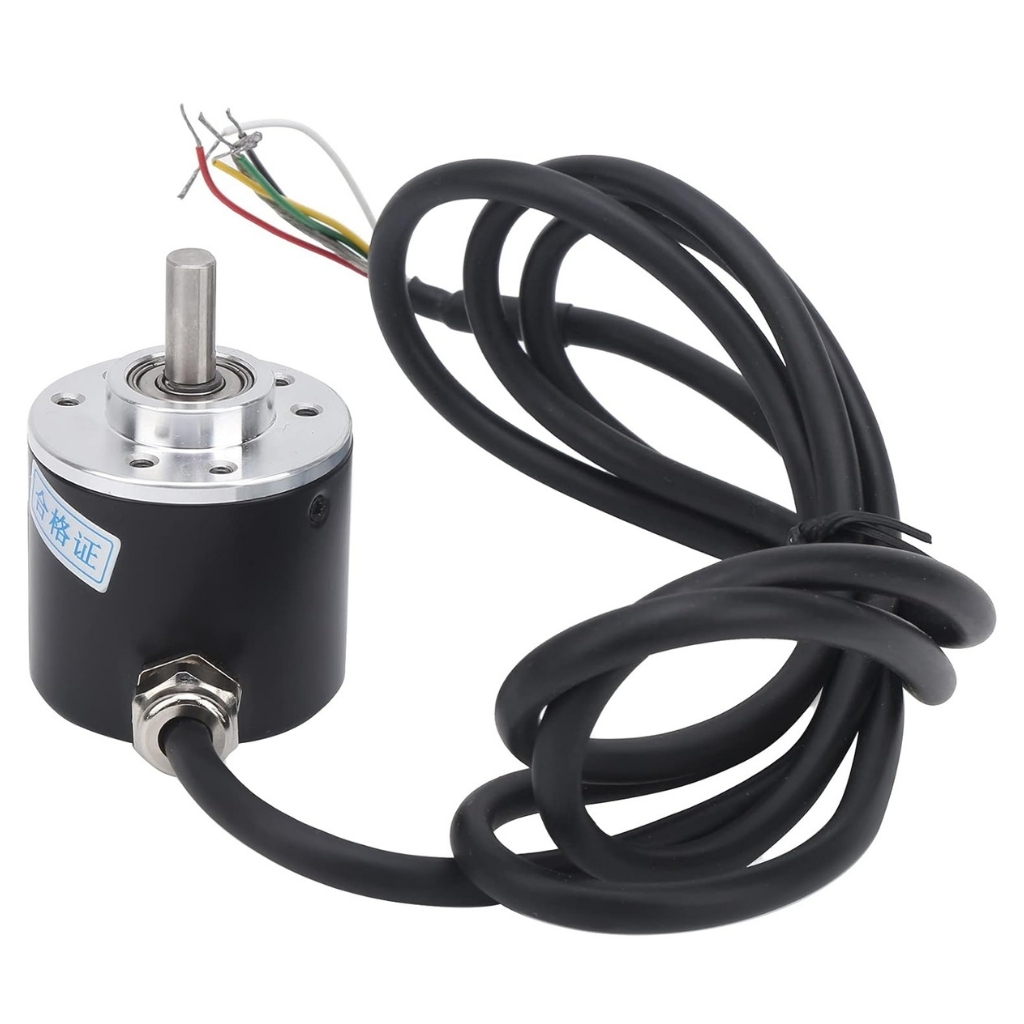

Artımlı Optik Döner Enkoder - 400 Darbe 5-24V/DC
Artımlı Optik Döner Enkoder, dönme hareketini hassas bir şekilde algılayıp dijital sinyallere dönüştüren yüksek performanslı bir pozisyon sensörüdür. 400 PPR (darbe/devir) çözünürlüğe sahip bu enkoder, 5-24V/DC geniş besleme voltaj aralığında çalışarak endüstriyel kontrol sistemleri ve hassas otomasyon uygulamaları için ideal bir çözüm sunar.
Optik algılama teknolojisi sayesinde temassız ölçüm yapan bu enkoder, uzun ömürlü ve güvenilir çalışma sağlar. motor ve motor sürücü kartları ile mükemmel uyumlu çalışarak, motorun dönüş hızı, yönü ve konumunu hassas şekilde tespit edebilir.
Push-pull çıkışlı A, B ve Z fazları ile dönel hareketi tam olarak izleyebilen bu enkoder, CNC makineleri, robotik sistemler, hassas konumlandırma uygulamaları ve servo motorlar ile kombine edilebilen endüstriyel otomasyon projelerinde yaygın olarak kullanılmaktadır. IP54 koruma sınıfı ile zorlu ortam koşullarında güvenilir performans sunar.
Teknik Özellikler
Artımlı Optik Döner Enkoder - 400 Darbe 5-24V/DC'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Enkoder Tipi: Artımlı (Incremental)
- Algılama Teknolojisi: Optik
- Çözünürlük: 400 PPR (Pulse Per Revolution - Devir Başına Darbe)
- Besleme Gerilimi: 5.0-24.0V DC
- Çıkış Formatı: A, B, Z Faz (Quadrature)
- Çıkış Tipi: Push-Pull (Totem Pole)
- Maksimum Çıkış Frekansı: 200 kHz
- Çıkış Sinyali Genliği: Besleme voltajı seviyesinde
- Faz Kayması: 90° ±15° Elektriksel
- Dönme Hızı: Maksimum 6000 RPM
- Mil Çapı: 6.0mm
- Gövde Çapı: 38mm
- Montaj Delikleri: 3 x M3
- Elektriksel Bağlantı: 5-pin kablo çıkışlı (1 metre)
- Yük Direnci: >1 kΩ
- Akım Tüketimi: <100mA (24V'da)
- Koruma Sınıfı: IP54
- Çalışma Sıcaklığı: -10°C ile +70°C arası
- Depolama Sıcaklığı: -25°C ile +85°C arası
- Şaft Yükü: Radyal 20N, Eksenel 10N (maksimum)
- Şaft Malzemesi: Paslanmaz Çelik
- Gövde Malzemesi: Alüminyum Alaşım
- Darbe Dayanımı: 50G, 11ms
- Titreşim Dayanımı: 10G (10-2000Hz)
- Moment Ataleti: 2x10?? kg.m²
- Çalıştırma Torku: <0.5N.cm
- Bağlantı Yönü: Radyal
- Ağırlık: Yaklaşık 150g
Kullanım Alanları
Artımlı Optik Döner Enkoder - 400 Darbe 5-24V/DC'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Otomasyon
- CNC makineleri
- Konveyör sistemleri
- Paketleme makineleri
- Endüstriyel robotlar
- Montaj hatları
Hassas Konumlandırma
- Kamera sistemleri
- Optik cihazlar
- X-Y tablolar
- Hassas konumlama üniteleri
- Lazer kesim sistemleri
Motor Kontrol Sistemleri
- Servo motor geri beslemesi
- Hız kontrol sistemleri
- Pozisyon kontrol sistemleri
- Yön algılama uygulamaları
- Endüstriyel sürücüler
Avantajlar ve Özellikler
Artımlı Optik Döner Enkoder - 400 Darbe 5-24V/DC'nin sağladığı avantajlar ve çözümler.
- Yüksek Çözünürlük: 400 PPR ile hassas konum ve hız ölçümü
- Geniş Voltaj Aralığı: 5-24V DC besleme ile farklı sistemlere kolay entegrasyon
- Optik Teknoloji: Temassız ölçüm ile uzun ömür ve güvenilirlik
- Üç Kanal Çıkış: A, B, Z fazları ile yön ve referans noktası tespiti
- Push-Pull Çıkış: Yüksek gürültü bağışıklığı ve düşük sinyal kaybı
- Geniş Hız Aralığı: 6000 RPM'e kadar doğru ölçüm
- Sağlam Yapı: Alüminyum gövde ve paslanmaz çelik mil
- IP54 Koruma: Toz ve su sıçramasına karşı dayanıklılık
- Kolay Montaj: Standart 38mm gövde ve 3 x M3 montaj delikleri
- Yüksek EMC Dayanımı: Elektromanyetik girişimlere karşı koruma
Montaj ve Bağlantı
Artımlı Optik Döner Enkoder - 400 Darbe 5-24V/DC'nin montaj ve bağlantısı hakkında bilgiler.
İpucu: Mil bağlantısında esnek kaplin kullanarak eksenel ve radyal yükleri minimize edin.
Mekanik Montaj:
- Montaj Hazırlığı:
- Enkoderin 3 adet M3 montaj deliklerini kullanarak sabit bir yüzeye monte edin
- Mil eksenleri arasında hizalamayı sağlayın (0.1mm tolerans dahilinde)
- Esnek kaplin kullanarak şaft bağlantısı yapın
- Radyal ve eksenel yük limitlerini aşmayın (20N radyal, 10N eksenel)
- Montaj Uyarıları:
- Şaftı çekiç veya benzeri aletlerle zorlamayın
- Montaj sırasında enkoderden tutmayın, gövdeden tutun
- Mil bağlantısı yapılırken enkoderden destek alın
- Enkoderi yüksek titreşimli ortamlardan izole edin
Elektriksel Bağlantı:
- Kablo Renk Kodları:
- Kırmızı: Besleme (+5V ila +24V DC)
- Siyah: GND (Toprak)
- Yeşil: A Fazı
- Beyaz: B Fazı
- Turuncu: Z Fazı (Referans)
- Bağlantı Tavsiyeleri:
- Ekranlı kablo kullanın ve ekranı sadece bir noktadan topraklayın
- Sinyal kablosunu güç kablolarından uzak tutun
- Gürültülü ortamlarda 100nF bypass kapasitör kullanın
- Uzun kablo mesafelerinde hat sürücü devresi kullanın
Sorun Giderme ve İpuçları
Artımlı Optik Döner Enkoder - 400 Darbe 5-24V/DC kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sinyal Kaybı: Kablo bağlantılarını kontrol edin, ekranlı kablo kullanın
- Gürültülü Sinyal: Besleme hattına filtreleme ekleyin, pull-up/pull-down dirençleri kullanın
- Hatalı Konum Ölçümü: Mekanik hizalamayı kontrol edin, kaplin aşınmasını kontrol edin
- Titreşimli Çıkış: Şaft bağlantısını ve mekanik sabitlemeyi kontrol edin
- Sinyal Yok: Besleme voltajını ölçün, kabloları kontrol edin, şaftın dönüp dönmediğini kontrol edin
Performans İpuçları
- Sinyalleri doğru şekilde okumak için A ve B fazları arasındaki 90° faz farkını kullanın
- Z sinyalini referans konumu (sıfır noktası) belirlemek için kullanın
- Enkoderin doğru çalıştığını kontrol etmek için osiloskopla sinyal dalgalarını gözlemleyin
- Daha uzun kablo mesafeleri için hat sürücü veya RS-422 diferansiyel iletim kullanın
- Mikrodenetleyici ile kullanırken harici pull-up dirençleri (2.2kΩ - 4.7kΩ) ekleyin
- Yüksek hızlarda çalışırken maksimum darbe frekansını (200kHz) aşmamaya dikkat edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, otomasyon komponentleri ve motor ve motor sürücü kartları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Artımlı enkoder ne işe yarar?
Dönel hareketi dijital sinyallere dönüştürerek hız, yön ve konum bilgisi sağlar. Motor kontrol sistemlerinde geri besleme elemanı olarak kullanılır.
400 PPR çözünürlük ne anlama gelir?
Bir tam turda 400 darbe (Pulse Per Revolution) ürettiği anlamına gelir. Quadrature kodlama ile bu 1600 adıma kadar yükseltilebilir.
A, B ve Z kanalları ne işe yarar?
A ve B 90° faz farklı sinyallerle dönüş yönünü belirler. Z ise devir başına tek darbe üreterek referans/sıfır konumunu belirler.
Push-pull çıkış ne demektir?
Sinyal hem yüksek (besleme) hem düşük (toprak) seviyesine aktif olarak sürülen çıkış tipidir. Gürültüye dayanıklıdır ve NPN/PNP girişlerle uyumludur.
Enkoderi bağlarken esnek kaplin neden önemlidir?
Hizalama hatalarını tolere eder, mekanik şokları absorbe eder ve radyal/eksenel yükleri azaltarak enkoderin ömrünü uzatır.
Maksimum çıkış frekansı ne anlama gelir?
Enkoderin üretebileceği maksimum darbe frekansıdır (200kHz). Bu değer, dönüş hızı ve PPR değerine göre aşılmamalıdır.
Enkoder hangi tür motorlara bağlanabilir?
DC, fırçasız DC, step ve servo motorlara bağlanabilir. Uygun kaplin ve şaft çapı uyumluluğu sağlandığında her tür motor ile kullanılabilir.
Mikrodenetleyiciye nasıl bağlanır?
A ve B kanalları harici kesme (interrupt) pinlerine, Z kanalı gerekirse başka bir dijital pine bağlanır. Pull-up dirençleri kullanılması önerilir.
