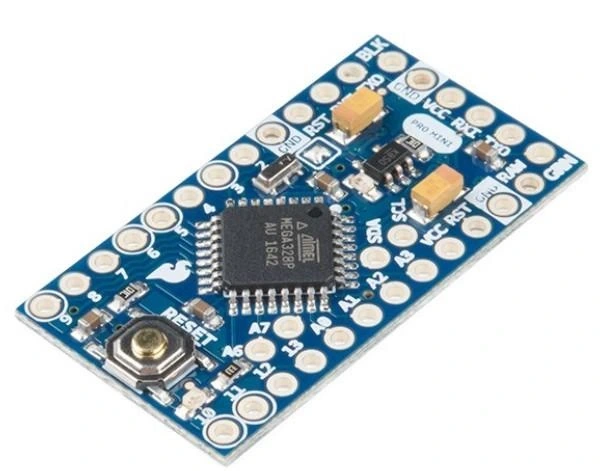

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı, kompakt boyutu ve güçlü özellikleriyle öne çıkan bir mikrodenetleyici kartıdır. Üzerinde bulunan ATmega328P mikrodenetleyici, 16MHz çalışma frekansı ve header pinleriyle birlikte gelmektedir.

Minimal tasarımı ve düşük güç tüketimi ile Arduino platformunun temel özelliklerini içeren bu kart, gömülü sistemler ve kompakt projeler için ideal bir seçenektir. Breadboard dostu tasarımıyla prototipleme süreçlerini kolaylaştırır.

Yüksek performans gerektiren ancak sınırlı alan bulunan projeler için tercih edilen Arduino Ana (Main) Board alternatifidir. Enerji verimliliği ve hazır header pinleri sayesinde hızlı proje geliştirme imkanı sunar.

Teknik Özellikler

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Mikrodenetleyici: ATmega328P
• Çalışma Gerilimi: 5V
• Giriş Gerilimi: 5-12V (önerilen)
• Çalışma Frekansı: 16MHz kristal osilatör
• Dijital I/O Pinleri: 14 adet (6 tanesi PWM çıkışı olarak kullanılabilir)
• Analog Giriş Pinleri: 8 adet
• DC Akım (I/O Pinleri): 40mA
• Flash Bellek: 32KB (0.5KB bootloader tarafından kullanılır)
• SRAM: 2KB
• EEPROM: 1KB
• Boyutlar: 33mm x 18mm
• Ağırlık: Yaklaşık 3g
• Programlama: FTDI Basic veya benzeri USB-TTL dönüştürücü gerektirir
• Auto-Reset: Var
• Pinler: Headerlar takılı halde
• Gösterge LEDleri: Güç ve pin 13 için LED
• İletişim: UART (0,1), I2C, SPI
• Zamanlayıcılar: 3 adet (Timer0, Timer1, Timer2)
• PWM Kanalları: 6 adet
• Harici Kesme (Interrupt): 2 adet
• PCB Rengi: Mavi
• Regülatör: Entegre 5V regülatör
• ICSP Header: Var
• Reset Butonu: Var

Kullanım Alanları

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı'nın kullanılabileceği çeşitli alanlar ve proje fikirleri.

IoT ve Sensör Projeleri

• Kablosuz sensör ağları
• Hava durumu istasyonları
• Sıcaklık ve nem monitörleri
• Hareket algılama sistemleri
• Akıllı ev otomasyonu sensörleri

Giyilebilir Teknolojiler

• Fitness takip cihazları
• Akıllı giysi entegrasyonları
• Sağlık monitörleme cihazları
• LED kontrollü aksesuarlar
• Hareket kontrollü giyilebilir projeler

Robotik ve Kontrol Sistemleri

• Mini robot kontrolörleri
• Drone parçaları
• RC araç kontrol sistemleri
• Motor sürücü devreleri
• Servo motor kontrol projeleri

Avantajlar ve Özellikler

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı'nın sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 33x18mm ultra küçük ebat
• Header Pinler: Lehimleme gerektirmeden hızlı bağlantı
• Düşük Maliyet: Uygun fiyatlı Arduino alternatifi
• Breadboard Uyumlu: Standart 2.54mm pin aralığı
• Arduino IDE Uyumlu: Kolay programlama imkanı
• Düşük Güç Tüketimi: Pil ile çalışan projelere uygun
• Çok Yönlü I/O: Dijital, analog, PWM, I2C ve SPI destekli
• Güçlü İşlemci: 16MHz çalışma frekansı
• Dayanıklı Tasarım: Endüstriyel sıcaklık aralığında çalışma
• Geniş Bellek: 32KB Flash ve 2KB SRAM ile çeşitli projeler

Programlama ve Geliştirme

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı'nın programlama ve geliştirme süreci hakkında bilgiler.

Programlamak İçin Gerekenler:

• FTDI Programlayıcı: USB-TTL dönüştürücü (FTDI Basic veya benzeri)
• Arduino IDE: En son sürümü indirin
• Sürücüler: FTDI sürücülerini yükleyin
• Bağlantı Kabloları: Dişi-dişi jumper kablolar
• USB Kablosu: Mini-USB veya Micro-USB (FTDI adaptörüne bağlı olarak)

Programlama Bağlantıları:

• FTDI VCC → Pro Mini VCC
• FTDI GND → Pro Mini GND
• FTDI RX → Pro Mini TX
• FTDI TX → Pro Mini RX
• FTDI DTR → Pro Mini DTR/GRN (Auto-Reset için)

Arduino IDE Ayarları:

• Kart Seçimi: "Arduino Pro or Pro Mini"
• İşlemci: "ATmega328P (5V, 16MHz)"
• Port: FTDI adaptörünün COM portunu seçin
• Programlayıcı: "AVRISP mkII" veya "Arduino as ISP"

Sorun Giderme ve İpuçları

Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüklenemiyor Hatası: RX-TX bağlantılarını kontrol edin, çapraz bağlandığından emin olun
• Kart Algılanmıyor: FTDI sürücülerini yeniden yükleyin ve doğru COM portunu seçin
• Reset Sorunu: DTR bağlantısını kontrol edin, manuel reset için yükleme sırasında reset butonuna basın
• Güç Sorunu: Harici güç kaynağının 5-12V arasında olduğundan emin olun
• Yanık Regülatör: Giriş voltajını kontrol edin, aşırı ısınma varsa daha düşük voltaj kullanın

Verimli Kullanım İpuçları

• Pil ile çalışan projelerde Sleep modunu kullanarak enerji tasarrufu sağlayın
• Breadboard kullanırken pinlerin doğru yerleştirildiğinden emin olun
• Proje kablosuz iletişim gerektiriyorsa nRF24L01 veya ESP-01 modülleri ekleyin
• Sabit montajlarda güvenlik için kart altına izolasyon pedi yerleştirin
• Kritik projelerde bootloader yedeklemesi yapın
• Yüksek akım gerektiren cihazları doğrudan pine bağlamak yerine transistör/mosfet kullanın

Paket İçeriği

• Arduino Pro Mini 328 - 5V 16Mhz Klon Headerlı
