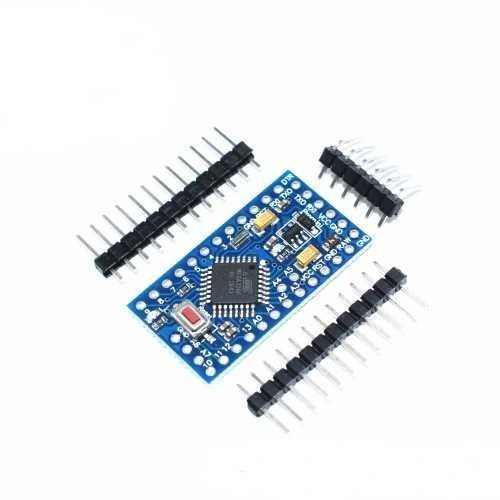

Arduino Pro Mini 328 3.3V 8MHz

Arduino Pro Mini 328 3.3V 8MHz

Arduino Pro Mini 328 3.3V 8MHz, standart Arduino kartlarının ultra kompakt ve düşük güç tüketimli versiyonudur. Minimal boyutu ve 3.3V çalışma gerilimi ile özellikle batarya ile çalışan, taşınabilir veya alan kısıtlaması olan projeler için ideal bir çözüm sunar.

ATmega328P mikrodenetleyicisini temel alan bu Arduino Ana (Main) Board, gereksiz komponentlerden arındırılmış tasarımı ile minimum alanda maksimum performans sağlar ve lehimlenebilir header pinleri ile doğrudan PCB'nize monte edilebilir.

Düşük güç tüketimi ve kompakt boyutu ile giyilebilir cihazlar, drone'lar, sensör ağları gibi uygulamalarda tercih edilen bu Arduino kartı, seri programlayıcı (FTDI) adaptörü ile kolayca programlanabilir.

Teknik Özellikler

Arduino Pro Mini 328 3.3V 8MHz'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Mikrodenetleyici: ATmega328P
• Çalışma Gerilimi: 3.3V
• Giriş Gerilimi: 3.3-12V (önerilen 3.3-5V)
• Saat Hızı: 8 MHz
• Dijital I/O Pinleri: 14 (6 tanesi PWM çıkışı)
• Analog Giriş Pinleri: 8
• DC Akım (I/O Pin): 40 mA
• Flash Bellek: 32 KB (bootloader için 2 KB kullanılır)
• SRAM: 2 KB
• EEPROM: 1 KB
• Pin Aralığı: 0.1" (2.54 mm)
• Boyutlar: 33mm x 18mm
• Ağırlık: Yaklaşık 2g
• Haberleşme: UART, I2C, SPI
• Programlama: FTDI Basic veya benzer seri programlayıcı gerektirir
• Reset Butonu: Var
• Power LED: Var
• Durum LED: Pin 13'e bağlı LED
• Otomatik Reset: Var (programlama sırasında)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Arduino Pro Mini 328 3.3V 8MHz'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Düşük Güç Uygulamaları

• Batarya ile çalışan sensör ağları
• Uzun süreli veri kaydediciler
• Kablosuz sensör düğümleri
• Giyilebilir elektronik projeler
• Enerji hasatlama sistemleri

Minyatür Elektronik Cihazlar

• Mikro drone kontrol sistemleri
• Kompakt robot projeleri
• Minyatür oyun konsolları
• Taşınabilir ölçüm cihazları
• Küçük IoT (Nesnelerin İnterneti) cihazları

Endüstriyel ve Özel Uygulamalar

• 3.3V mantık seviyesinde çalışan sensörler ile entegrasyon
• PCB üzerine doğrudan montaj gerektiren projeler
• RF modüller ile kablosuz haberleşme sistemleri
• Sınırlı alana sahip kontrol sistemleri
• Prototipten üretime geçiş projeleri
• Çevre izleme istasyonları

Avantajlar ve Özellikler

Arduino Pro Mini 328 3.3V 8MHz'in sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: Minimum PCB alanı ile küçük projelere uygunluk
• Düşük Güç Tüketimi: 3.3V ve 8MHz ile batarya ömrünü uzatma
• 3.3V Çalışma Gerilimi: Modern sensör ve RF modüllerle doğrudan uyumluluk
• Tam Arduino Uyumluluğu: Arduino IDE ve kütüphaneleri ile programlama
• Lehimlenebilir Tasarım: PCB'ye doğrudan montaj imkanı
• Düşük Maliyet: Ekonomik fiyatı ile çoklu proje geliştirme imkanı
• Esnek Güç Seçenekleri: Harici regülatör veya doğrudan 3.3V ile çalışabilme
• Düşük Profil: Yer kısıtlaması olan projelere uygunluk
• Optimize Edilmiş Performans: 8MHz saat hızında verimli çalışma
• Geniş I/O Kapasitesi: 14 dijital ve 8 analog pin ile çeşitli bağlantı imkanları

Programlama ve Geliştirme

Arduino Pro Mini 328 3.3V 8MHz'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için Gerekli Donanım:

• FTDI Basic veya USB-TTL dönüştürücü (3.3V seviyesinde çalışan)
• Jumper kablolar
• Arduino IDE yazılımı
• Mini USB veya Micro USB kablosu (FTDI adaptörünüze bağlı olarak)

Programlama Bağlantıları:

• FTDI Programlayıcı GND → Arduino Pro Mini GND
• FTDI Programlayıcı VCC → Arduino Pro Mini VCC
• FTDI Programlayıcı TX → Arduino Pro Mini RX
• FTDI Programlayıcı RX → Arduino Pro Mini TX
• FTDI Programlayıcı DTR → Arduino Pro Mini GRN (DTR)

Arduino IDE Ayarları:

• Kart olarak "Arduino Pro or Pro Mini" seçin
• İşlemci olarak "ATmega328P (3.3V, 8MHz)" seçin
• Doğru seri portu seçin (FTDI adaptörünün COM portu)
• Yükleme yapmadan önce FTDI adaptörü ve Arduino Pro Mini bağlantılarını kontrol edin

Düşük Güç Optimizasyonu İçin Öneriler:

• Kullanılmayan pinleri INPUT_PULLUP olarak ayarlayın
• LowPower.h veya avr/sleep.h kütüphanelerini kullanarak sleep modlarını etkinleştirin
• Sürekli örnekleme yerine periyodik ölçüm yapın
• Brown-out dedektörünü (BOD) devre dışı bırakmayı düşünün
• Kullanılmayan periferalleri kapatın (ADC, Timer, SPI, vb.)
• LED göstergeleri sadece gerektiğinde aktif edin

Sorun Giderme ve İpuçları

Arduino Pro Mini 328 3.3V 8MHz kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: FTDI bağlantılarını kontrol edin, TX-RX pinlerinin çapraz bağlandığından emin olun.
• Tanınmayan Port: FTDI sürücülerinin kurulu olduğundan emin olun, farklı USB portu deneyin.
• Düşük Voltaj Sorunu: 3.3V çalışma geriliminin stabil olduğunu kontrol edin, regülatör ekleyin.
• Reset Problemi: DTR bağlantısını kontrol edin, gerekirse manuel reset uygulayın.
• Beklenmeyen Davranış: 8MHz saat frekansı için doğru board ayarını seçtiğinizden emin olun.

Verimli Kullanım İpuçları

• Prototipleme sırasında header pinleri lehimleyerek breadboard üzerinde çalışın
• Nihai projede doğrudan PCB'ye lehimleyerek boyut avantajını kullanın
• 3.3V sensörler ve modüller tercih ederek seviye dönüştürücülerine olan ihtiyacı azaltın
• Bootloader olmadan doğrudan ISP programlama ile flash belleği daha verimli kullanın
• Sürekli programlama gerektiren projeler için kolay erişilebilir header pinleri bırakın
• Batarya uygulamalarında voltaj bölücü ile batarya seviyesini izleyin
• Kompakt PCB tasarımı için kartın pin diyagramını tasarımınıza referans olarak ekleyin

Paket İçeriği

• Arduino Pro Mini 328 3.3V 8MHz
