Arduino Nano Adaptör Klemens Shield

Arduino Nano Adaptör Klemens Shield

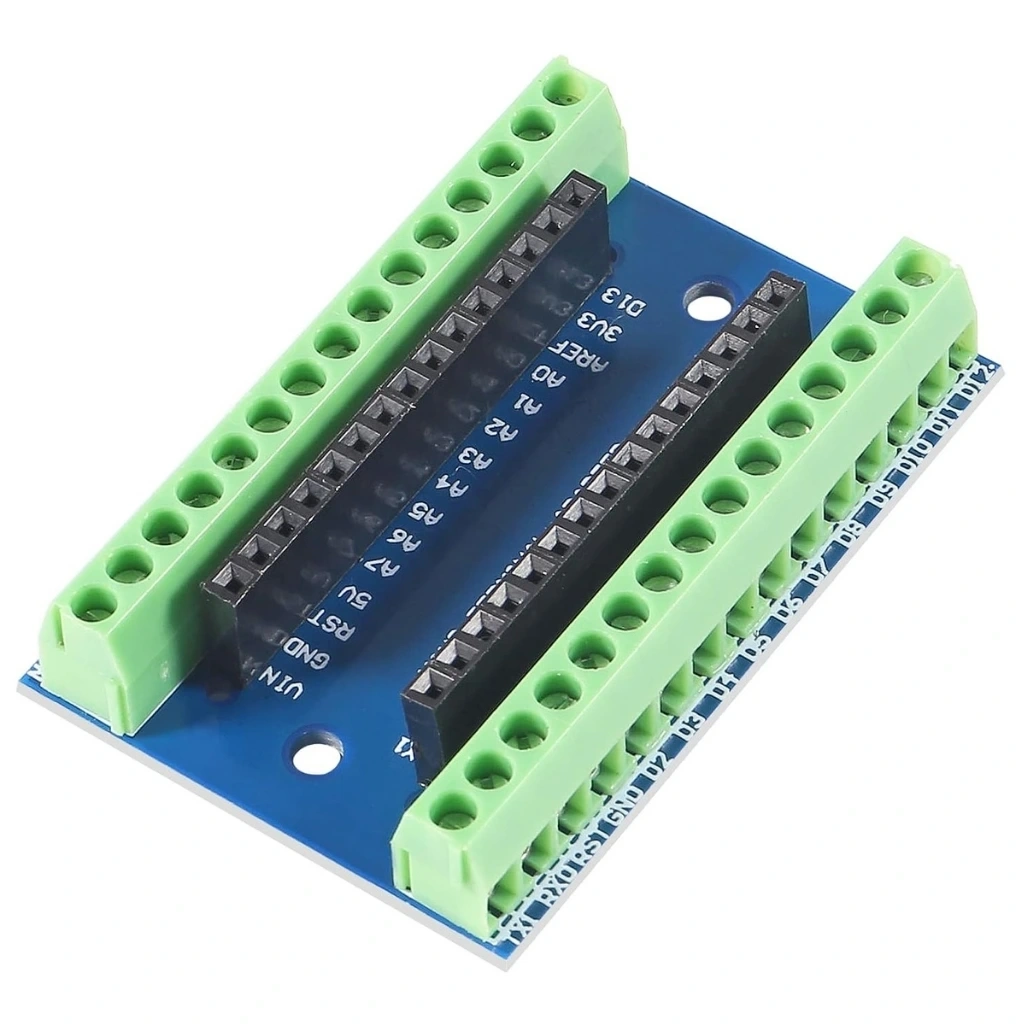

Arduino Nano Adaptör Klemens Shield, Arduino Nano kartınızı daha kullanışlı hale getiren pratik bir genişletme kartıdır. Nano'nun tüm pinlerini klemens bağlantılarına dönüştürerek, lehimleme gerektirmeden kolay ve güvenli bağlantı imkanı sunar.

Basit ve etkili tasarımı sayesinde, prototip çalışmalarınız ve projelerinizde Arduino Ana (Main) Board bağlantılarını kolaylaştırarak zaman kazandırır ve bağlantı hatalarını en aza indirir.

Dayanıklı vidalı klemensler ile sensör, motor ve diğer elektronik bileşenleri Arduino kartınıza güvenli bir şekilde bağlayabilir, proje geliştirme sürecinizi hızlandırabilirsiniz.

Teknik Özellikler

Arduino Nano Adaptör Klemens Shield'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumlu Kart: Arduino Nano ve uyumlu klonları
• PCB Malzemesi: FR4 (fiberglass)
• PCB Kalınlığı: 1.6mm
• PCB Rengi: Mavi
• Klemens Tipi: Vidalı klemens (Terminal blok)
• Klemens Adımı: 5.0mm
• Bağlantı Kapasitesi: 30 pin (Arduino Nano'nun tüm pinleri)
• Klemens Sayısı: 15 adet çift klemens bloğu
• Çalışma Gerilimi: Arduino Nano ile aynı (5V)
• Vida Bağlantı Çapı: 2.5mm maksimum kablo çapı
• Maksimum Akım: 2A (klemens başına)
• Boyutları: Yaklaşık 70mm x 55mm x 20mm
• Ağırlık: Yaklaşık 30g
• Montaj Delikleri: 4 adet 3mm çapında
• İşaretleme: PCB üzerinde pin isimleri belirtilmiştir

Kullanım Alanları

Arduino Nano Adaptör Klemens Shield'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Prototipleme ve Geliştirme

• Hızlı prototip oluşturma
• Breadboard'suz devre geliştirme
• Test düzenekleri hazırlama
• Öğrenci projeleri
• Elektronik devre eğitimi

Endüstriyel Projeler

• Sensör ağları kurulumu
• Kontrol sistemleri
• Otomasyon projeleri
• Veri toplama sistemleri
• Küçük ölçekli makinelerin kontrolü

Ev ve Hobi Projeleri

• Akıllı ev uygulamaları
• IoT (Nesnelerin İnterneti) projeleri
• Robotik uygulamalar
• Aydınlatma kontrolü
• Çevre izleme sistemleri
• Uzaktan kontrol uygulamaları

Avantajlar ve Özellikler

Arduino Nano Adaptör Klemens Shield'in sağladığı avantajlar ve çözümler.

• Kolay Bağlantı: Lehimleme gerektirmeden vidalı klemensler ile hızlı bağlantı
• Dayanıklı Tasarım: Sağlam PCB yapısı ve vidalı bağlantılar ile titreşime dayanıklılık
• Açık Etiketleme: Her pin için etiketleme ile bağlantı hatalarını azaltma
• Çift Taraflı Erişim: Aynı pine hem klemens hem de Arduino tarafından erişim imkanı
• Modüler Yapı: Projeyi söküp takması kolay, tekrar kullanılabilir sistem
• Esnek Bağlantı: Farklı kalınlıktaki kablolar için ayarlanabilir vidalı klemensler
• Tüm Pin Erişimi: Arduino Nano'nun tüm pinlerine erişim sağlama
• Montaj Kolaylığı: PCB üzerindeki montaj delikleri ile sabit kurulum imkanı
• Kompakt Boyut: Minimum alan kullanımı ile maksimum fonksiyonellik
• Uygun Maliyet: Tekrar kullanılabilir yapısıyla uzun vadede ekonomik çözüm

Kurulum ve Kullanım

Arduino Nano Adaptör Klemens Shield'in kurulumu ve kullanımı hakkında bilgiler.

Kurulum Adımları:

• Arduino Nano kartını shield üzerindeki sokete yerleştirin
• Kart üzerindeki pinlerin doğru hizalandığından emin olun
• Gerekirse montaj deliklerinden vidalar ile sabitleyebilirsiniz
• Bağlanacak kabloların ucundaki yalıtkanı 5-6mm soyun
• Klemens vidasını gevşetin ve kablonun çıplak ucunu klemense yerleştirin
• Vidayı sıkarak kabloyu sabitleyin, fazla güç uygulamayın
• Tüm bağlantıları tamamladıktan sonra Arduino'nuzu programlayabilirsiniz

Kullanım İpuçları:

• PCB üzerinde yazılı pin isimlerine göre bağlantıları yapın
• Analog pinler A0-A7 olarak, dijital pinler D0-D13 olarak işaretlenmiştir
• GND ve VCC bağlantılarına dikkat edin, birden fazla noktadan erişilebilir
• Farklı voltaj seviyelerindeki bağlantılar için uygun direnç kullanın
• Yüksek akım gerektiren cihazlar için harici güç kaynağı kullanın
• Hassas sensörler için ekranlı (shielded) kablo tercih edin
• Düzenli kontrol ederek gevşeyen bağlantıları sıkılaştırın

Sorun Giderme ve İpuçları

Arduino Nano Adaptör Klemens Shield kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Sorunu: Klemens vidalarının yeterince sıkıldığından emin olun, kablo uçlarını yeniden soyun.
• Arduino Tanınmıyor: Nano'nun adaptöre doğru yerleştirildiğini kontrol edin, pinlerin eğilmediğinden emin olun.
• Yanlış Pin Okuması: PCB üzerindeki etiketleri kontrol edin, Arduino kodunda doğru pin tanımlaması yapın.
• Kısa Devre: Bitişik klemenslerde açıkta kalan kabloların birbirine değmediğinden emin olun.
• Gevşek Bağlantı: Periyodik olarak vidaları kontrol edin, titreşimli ortamlarda daha sık bakım yapın.

Verimli Kullanım İpuçları

• Pin gruplarını organize ederek karışıklığı önleyin (güç, analog, dijital)
• Farklı renk kodlu kablolar kullanarak işlev ayrımı yapın
• Bağlantı şemasının çıktısını alarak referans olarak kullanın
• Yüksek akımlı cihazlar için klemensin akım limitlerini aşmayın
• Uzun kablolar kullanırken sinyal bozulması olabileceğini hesaba katın
• Analog pinlerde dijital sinyal kullanırken yazılımda pinMode() ayarını yapın
• Nem ve toz olan ortamlarda adaptörü koruyucu bir muhafaza içine alın

Paket İçeriği

• Arduino Nano Adaptör Klemens Shield

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
