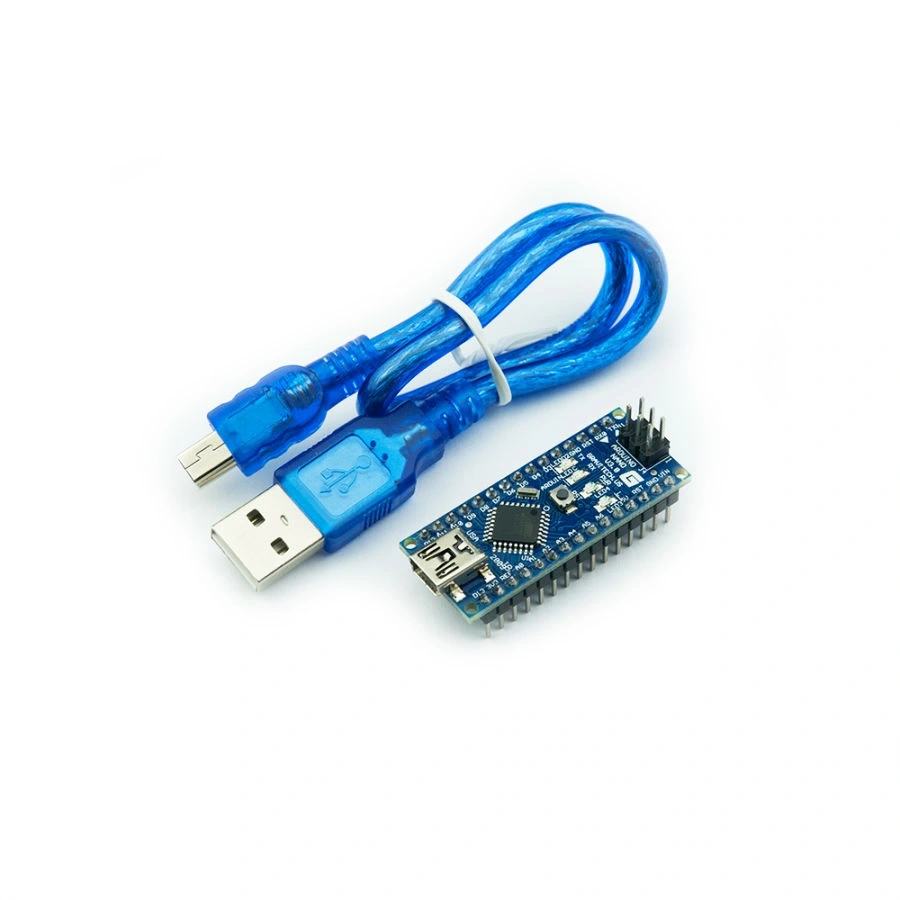

Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil)

Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil)

Arduino Nano Klon V3.0, orijinal Arduino Nano'nun tüm özelliklerini taşıyan kompakt bir mikrodenetleyici kartıdır. CH340 USB çip ile donatılmış bu kart, küçük boyutlarına rağmen projeleriniz için güçlü bir işlem kapasitesi sunar ve USB kablo dahil olarak gelmektedir.

ATmega328P mikrodenetleyici tabanlı bu Arduino kartı, breadboard dostu tasarımı ve geniş I/O pin sayısı ile elektronik projeleriniz için ideal bir çözümdür. Dijital ve analog pinler, PWM çıkışları ve seri haberleşme özellikleri ile çeşitli sensör ve modüllerle kolayca entegre edilebilir.

Klon versiyonu olmasına rağmen tam uyumluluk sunan bu Arduino Ana (Main) Board, Arduino IDE üzerinden programlanabilir ve orijinal kart ile aynı kodları çalıştırabilir. Eğitim, hobi veya profesyonel prototipleme için ekonomik bir alternatif sunmaktadır.

Teknik Özellikler

Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil)'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Mikrodenetleyici: ATmega328P
• Çalışma Gerilimi: 5V
• Giriş Gerilimi (önerilen): 7-12V
• Giriş Gerilimi (limit): 6-20V
• Dijital I/O Pinleri: 14 (6 tanesi PWM çıkışı)
• Analog Giriş Pinleri: 8
• DC Akım (I/O Pin): 40.0 mA
• Flash Bellek: 32 KB (bootloader kullanır)
• SRAM: 2 KB
• EEPROM: 1 KB
• Saat Hızı: 16 MHz
• USB-TTL Çevirici: CH340G
• Boyutlar: 18 x 45 mm
• Ağırlık: Yaklaşık 7g
• Haberleşme: UART, I2C, SPI
• Programlama Arayüzü: Mini USB
• Desteklenen OS: Windows, macOS, Linux
• Reset Butonu: Var
• Besleme Seçenekleri: USB, harici güç kaynağı, VIN pini
• LED Göstergeler: Güç, TX/RX, Pin 13
• PCB Rengi: Mavi
• Delik Adımı: 2.54 mm (breadboard uyumlu)

Kullanım Alanları

Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil)'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim ve Öğrenim

• Elektronik eğitim kitleri
• Programlama öğrenimi
• STEM projeleri
• Maker atölyeleri
• Elektronik laboratuvarları

Hobi ve DIY Projeleri

• Akıllı ev uygulamaları
• LED kontrolü ve aydınlatma
• RC araç kontrol sistemleri
• Hava istasyonları
• Robot projeleri

Sensör Uygulamaları

• Sıcaklık ve nem ölçümü
• Hareket algılama sistemleri
• Gaz dedektörleri
• Toprak nem sensörleri
• Ultrasonik mesafe ölçümü

Prototipleme

• IoT cihaz prototipleri
• Gömülü sistem tasarımları
• Endüstriyel kontrol sistemleri
• Wearable teknolojiler
• Veri toplama üniteleri

Avantajlar ve Özellikler

Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil)'in sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 18x45mm boyutlarıyla küçük projelere uygun tasarım
• Breadboard Uyumlu: Prototipleme için breadboard üzerine kolayca yerleştirilebilme
• Çoklu I/O: 14 dijital ve 8 analog pin ile geniş bağlantı imkanı
• Arduino IDE Uyumluluğu: Standart Arduino yazılımı ile programlama
• Düşük Maliyet: Orijinal Arduino'ya göre ekonomik alternatif
• USB Kablo Dahil: Kutudan çıkar çıkmaz kullanıma hazır
• CH340 Sürücü Desteği: Yaygın kullanılan ve kolay kurulan USB-TTL çevirici
• Çeşitli Besleme Seçenekleri: USB, VIN veya harici güç kaynağı ile çalışabilme
• Tam Arduino Uyumluluğu: Orijinal Arduino Nano ile aynı pinout ve özellikler
• Geniş Kütüphane Desteği: Arduino ekosisteminin tüm kütüphanelerini kullanabilme

Programlama ve Kullanım

Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil)'in programlanması ve kullanımı hakkında bilgiler.

Arduino Nano'nun programlanması için gerekli adımlar:

• Arduino IDE Kurulumu: Arduino'nun resmi sitesinden IDE'yi indirin ve kurun
• CH340 Sürücü Kurulumu: CH340 çip için sürücüleri yükleyin
• Kart Seçimi: IDE'de Araçlar > Kart > Arduino Nano'yu seçin
• İşlemci Seçimi: Araçlar > İşlemci > ATmega328P'yi seçin
• Port Seçimi: Araçlar > Port menüsünden Arduino'nun bağlı olduğu portu seçin
• Örnek Kod: Dosya > Örnekler menüsünden başlangıç için örnek projeler seçebilirsiniz
• Kodu Yükleme: Doğrula/Derle ve sonra Yükle butonlarını kullanın

Arduino Nano pin haritası ve kullanımı:

• Dijital Pinler (D0-D13): Dijital giriş/çıkış için kullanılır, D3, D5, D6, D9, D10, D11 PWM destekler
• Analog Pinler (A0-A7): Analog değer okuma veya dijital I/O olarak kullanılabilir
• Seri Haberleşme: D0 (RX) ve D1 (TX) pinleri seri haberleşme için kullanılır
• I2C Haberleşme: A4 (SDA) ve A5 (SCL) pinleri I2C protokolü için kullanılır
• SPI Haberleşme: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK) pinleri SPI için kullanılır
• Güç Pinleri: 5V, 3.3V, GND, VIN pinleri güç dağıtımı için kullanılır
• Reset Pini: Arduino'yu yazılımsal olarak resetlemek için kullanılabilir

Sorun Giderme ve İpuçları

Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Port Tanınmıyor: CH340 sürücüsünü güncelleyin veya farklı USB port deneyin
• Yükleme Hatası: Doğru kart, işlemci ve port seçildiğinden emin olun
• Bootloader Sorunu: Başka bir Arduino kullanarak bootloader yükleyin
• Reset Butonu Çalışmıyor: Reset devresi bağlantılarını kontrol edin
• Güç Sorunu: Besleme voltajını ve akımını ölçün, regülatör sıcaklığını kontrol edin

Verimli Kullanım İpuçları

• Yüksek akım gerektiren cihazları harici güç kaynağı ile besleyin
• Analog okuma hassasiyeti için AREF pini ve referans voltaj kullanın
• Gürültülü dijital sinyallerden analog pinleri uzak tutun
• Pinleri korumak için giriş/çıkışlara uygun değerlerde direnç ekleyin
• Proje başlangıcında pin durumlarını açıkça tanımlayın
• I/O pinlerinin maksimum akım limitlerini (40mA) aşmamaya dikkat edin
• Seri monitör hız ayarını kodunuzdaki baudrate ile eşleştirin

Paket İçeriği

• Arduino Nano Klon V3.0 - USB CH340 Chip (USB Kablo Dahil)
