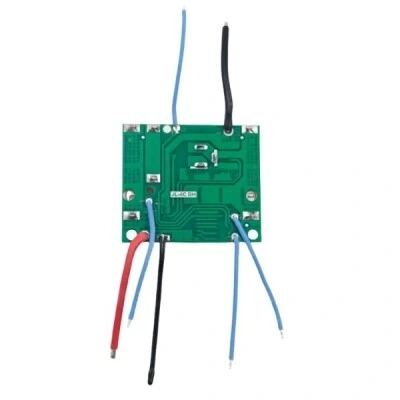

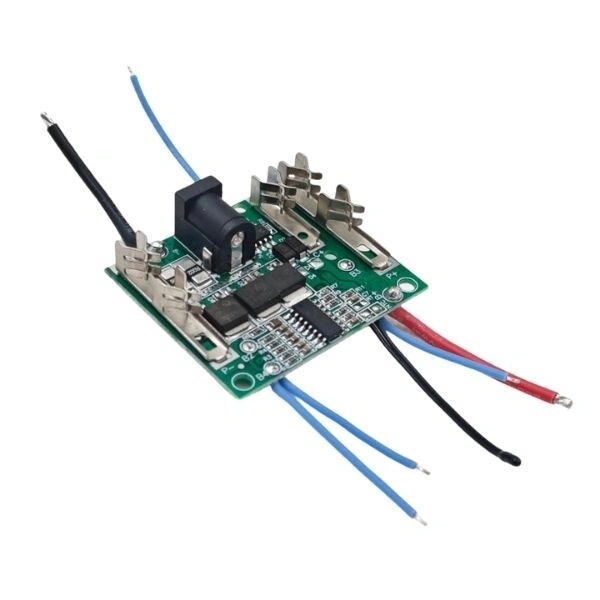

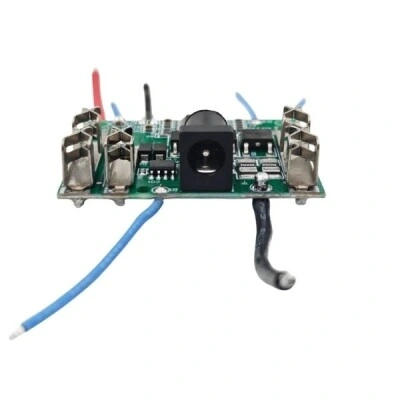

5S 20A LiPo & Lion & 18650 BMS Batarya Koruyucu Balans Devresi
5S 20A LiPo & Lion & 18650 BMS Batarya Koruyucu Balans Devresi 5S 20A LiPo & Lion & 18650 BMS Batarya Koruyucu Balans Devresi, genel olarak özel akü projelerinde kullanılan 5S Li-ion piller içindir. Her pilin gerçek zamanlı voltajı, şarj ve deşarj akımını ve ortam sıcaklığını tespit etmek için işlemci olarak 5S lityum piller için özel IC kullanır. Aşırı şarj koruması, aşırı deşarj koruması ve kısa devre koruması gibi şarj ve deşarj için çeşitli koruyucu işlevleri bulunmaktadır. Voltaj Şarj gerilimi 19/21V Tek hücre şarj gerilimi 3.8/4.25V Akım Sürekli deşarj akımı 8-20A Aşırı şarj koruması Aşırı şarj tek hücre algılama gerilimi 3.85-4.25V Aşırı şarj koruması gecikmesi 1S Aşırı şarj tek hücre kurtarma gerilimi 3.75-4.13V Aşırı şarj koruması serbest bırakma gecikmesi 1mS Aşırı deşarj koruması Aşırı deşarj tek hücre algılama gerilimi 2-2.8V Aşırı deşarj koruma gecikmesi 1S Aşırı deşarj tek hücreli kurtarma gerilimi 2.5-3.0V Aşırı deşarj koruması serbest bırakma gecikmesi 100 ± 20mS Aşırı akım koruması Aşırı akım algılama gerilimi 0.1-0.4V Aşırı akım algılama akımı 30 ± 5A Aşırı akım algılama gecikmesi 1S Kurtarma durumu Otomatik Kısa devre koruması Destek Evet Kısa devre algılama gecikmesi 250uS Kısa devre serbest bırakma gecikmesi 1S Kısa devre algılama gerilimi 0.8V Kurtarma durumu Yük kesildikten sonra otomatik Aşırı sıcaklık koruması Koruma sıcaklığı 70±5° Kurtarma sıcaklığı 55±5° Güç tüketimi Çalışma durumu 25uA (25 °) Stand-by durumu 6uA(25 °) Iç direnci Deşarj ana devre iç direnci 30 ± 5mΩ Sıcaklık Çalışma sıcaklığı -40 °-85 ° RH≤ 75% Mağaza sıcaklığı -40 °-125 ° RH≤ 75% Boyut Uzunluk * genişlik 46*40mm.
