1S 15A BMS 3.7 V 18650 Lityum Pil Koruma Devresi

1S 15A BMS 3.7V 18650 Lityum Pil Koruma Devresi

1S 15A 3.7V 18650 Lityum Li-Ion BMS Pil Modülü, tek hücreli bir lityum iyon (Li-Ion) veya lityum polimer (LiPo) pilin şarj ve deşarj işlemlerini yönetmek ve korumak için kullanılan bir pil yönetim sistemi (BMS) modülüdür.

1S 15A 3.7V 18650 BMS Pil Modülü, tek bir lityum iyon veya lityum polimer pil hücresini (1S) yönetmek için tasarlanmıştır. Bu modül, pilin güvenli ve dengeli bir şekilde şarj edilmesini ve deşarj edilmesini sağlar.

Lityum pil projeleriniz için güvenlik ve performansı bir arada sunan 1S 15A BMS koruma devresi, tek hücreli (3.7V) lityum iyon ve lityum polimer piller için optimize edilmiş bir koruma çözümüdür. 15A sürekli deşarj akımı kapasitesiyle güçlü projelere uygun olan bu BMS devresi, aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması sağlayarak hem pillerinizin ömrünü uzatır hem de güvenlik risklerini ortadan kaldırır. Kompakt boyutu ve kolay entegrasyonu ile DIY güç kaynağı projeleri, taşınabilir elektronik cihazlar ve yüksek performanslı uygulamalar için ideal bir çözümdür.

BMS Koruma Devrelerinin Lityum Pil Uygulamalarındaki Kritik Önemi

BMS (Battery Management System - Pil Yönetim Sistemi), lityum tabanlı pillerin güvenli ve verimli çalışması için vazgeçilmez bir elektronik bileşendir. Lityum piller, yüksek enerji yoğunluğu ve performans avantajları sunmalarına rağmen, doğru şekilde yönetilmediklerinde ciddi güvenlik riskleri oluşturabilirler.

Bu 1S 15A BMS koruma devresi, tek hücreli (3.7V nominal, 4.2V tam şarj) lityum piller için tasarlanmış olup, pilin kritik voltaj ve akım değerlerini sürekli olarak izler. Aşırı şarj durumunda (hücre voltajı 4.2V'u aştığında), devre şarj akımını keserek pilin zarar görmesini ve olası tehlikeleri önler. Benzer şekilde, aşırı deşarj durumunda (hücre voltajı 2.5V'un altına düştüğünde), deşarj akımını keserek pilin geri dönüşü olmayan kapasite kaybını engeller.

Bu BMS devresinin sunduğu 15A sürekli deşarj akımı kapasitesi, Arduino projeleri, LED aydınlatma sistemleri, taşınabilir ses sistemleri ve küçük motorlu uygulamalar gibi yüksek güç gerektiren projeler için ideal bir çözüm sunar. Ayrıca, kısa devre koruması sayesinde, bağlantı hatalarından kaynaklanabilecek ciddi hasarları ve güvenlik risklerini ortadan kaldırır.

Modern elektronik tasarımın temel bir bileşeni olan BMS koruma devreleri, lityum pil kullanılan her projede adeta bir sigorta görevi görerek, hem projenizi hem de kullanıcı güvenliğini korur.

Teknik Özellikler

• Model: 1S 15A BMS Koruma Devresi
• Uyumlu Pil Tipi: 3.7V Lityum İyon/Lityum Polimer (Li-ion/Li-Po)
• Hücre Konfigürasyonu: 1S (1 hücreli)
• Maksimum Sürekli Deşarj Akımı: 15A
• Anlık Maksimum Akım (Kısa Süreli): 30A
• Çalışma Voltajı Aralığı: 2.5V - 4.2V
• Aşırı Şarj Koruma Voltajı: 4.25V ± 0.05V
• Aşırı Şarj Koruma Serbest Bırakma Voltajı: 4.15V ± 0.05V
• Aşırı Deşarj Koruma Voltajı: 2.5V ± 0.05V
• Aşırı Deşarj Koruma Serbest Bırakma Voltajı: 3.0V ± 0.05V
• Aşırı Akım Koruma: 20-30A (Otomatik sıfırlanma)
• Kısa Devre Koruması: Var
• Dahili Direnç: ≤ 20mΩ
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Boyutlar: Yaklaşık 20mm x 10mm x 3mm
• Montaj Tipi: PCB

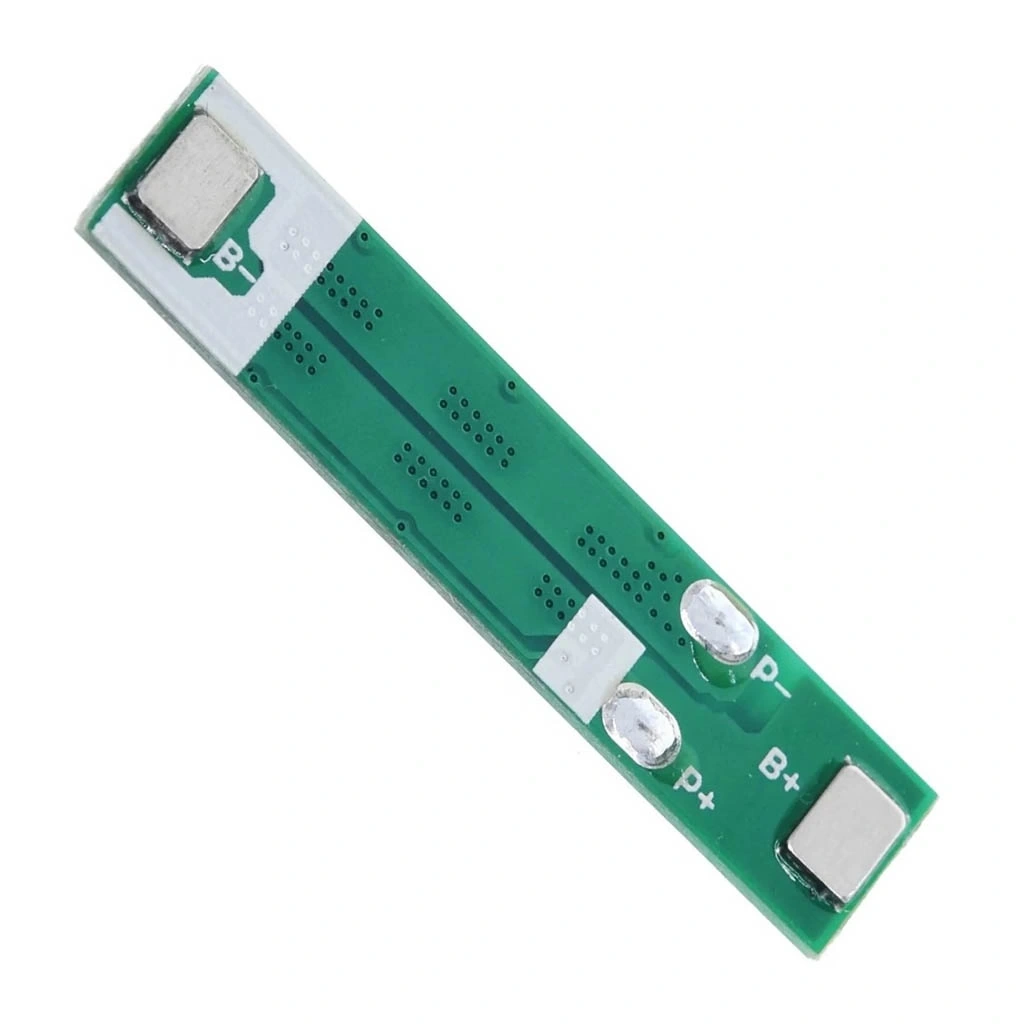

• Bağlantı Noktaları: B+, B-, P+, P-

Kullanım Avantajları

• Kapsamlı Koruma: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması bir arada sunulur.
• Yüksek Akım Kapasitesi: 15A sürekli akım desteği ile güçlü projelere uyumluluk sağlar.
• Pil Ömrünü Uzatma: Lityum pillerin güvenli çalışma sınırları içinde kalmasını sağlayarak uzun ömürlü kullanım sunar.
• Kompakt Boyut: Minimal yer kaplayan tasarımı ile dar alanlarda bile kolayca kullanılabilir.
• Düşük Enerji Tüketimi: Minimum düzeyde enerji tüketerek pilin çalışma süresini etkilemez.
• Kolay Entegrasyon: Standart bağlantı noktaları ile projelere hızlıca dahil edilebilir.
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arasında güvenilir çalışma sağlar.

Fiyat-Performans Değerlendirmesi

1S 15A BMS Koruma Devresi, sunduğu yüksek akım kapasitesi ve kapsamlı koruma özellikleriyle, fiyatına göre mükemmel bir değer sunar. Piyasadaki benzer ürünlerle karşılaştırıldığında, 15A sürekli akım desteği ve düşük dahili direnci ile öne çıkar. Lityum pillerin yanlış kullanımdan kaynaklanan hasarlar düşünüldüğünde, bu BMS devresinin sağladığı güvenlik önlemleri, pilinizin ömrünü uzatarak uzun vadede önemli bir ekonomik tasarruf sağlar.

Teknik Uygulama Örnekleri

• DIY Powerbank Yapımı: 18650 piller kullanarak kendi taşınabilir şarj cihazınızı oluşturabilirsiniz.
• LED Aydınlatma Projeleri: Pil ile çalışan LED sistemleri için güvenli güç yönetimi sağlar.
• Arduino ve Raspberry Pi Projeleri: Mobil robotik ve IoT cihazları için güvenli pil çözümü sunar.
• Taşınabilir Ses Sistemleri: Bluetooth hoparlörler ve amplifikatör devreleri için ideal koruma sağlar.
• Elektronik Hobi Projeleri: RC araçlar, dronelar ve model uçaklar için güvenli pil yönetimi.
• Acil Durum Güç Kaynakları: Kritik cihazlar için yedek enerji sistemleri oluşturabilirsiniz.
• Güneş Enerjili Sistemler: Küçük ölçekli güneş enerjisi depolama projeleri için ideal koruma sunar.

Paket İçeriği

• 1 x 1S 15A BMS 3.7V Lityum Pil Koruma Devresi
• Teknik Bilgi ve Bağlantı Şeması

Kurulum ve Kullanım İpuçları

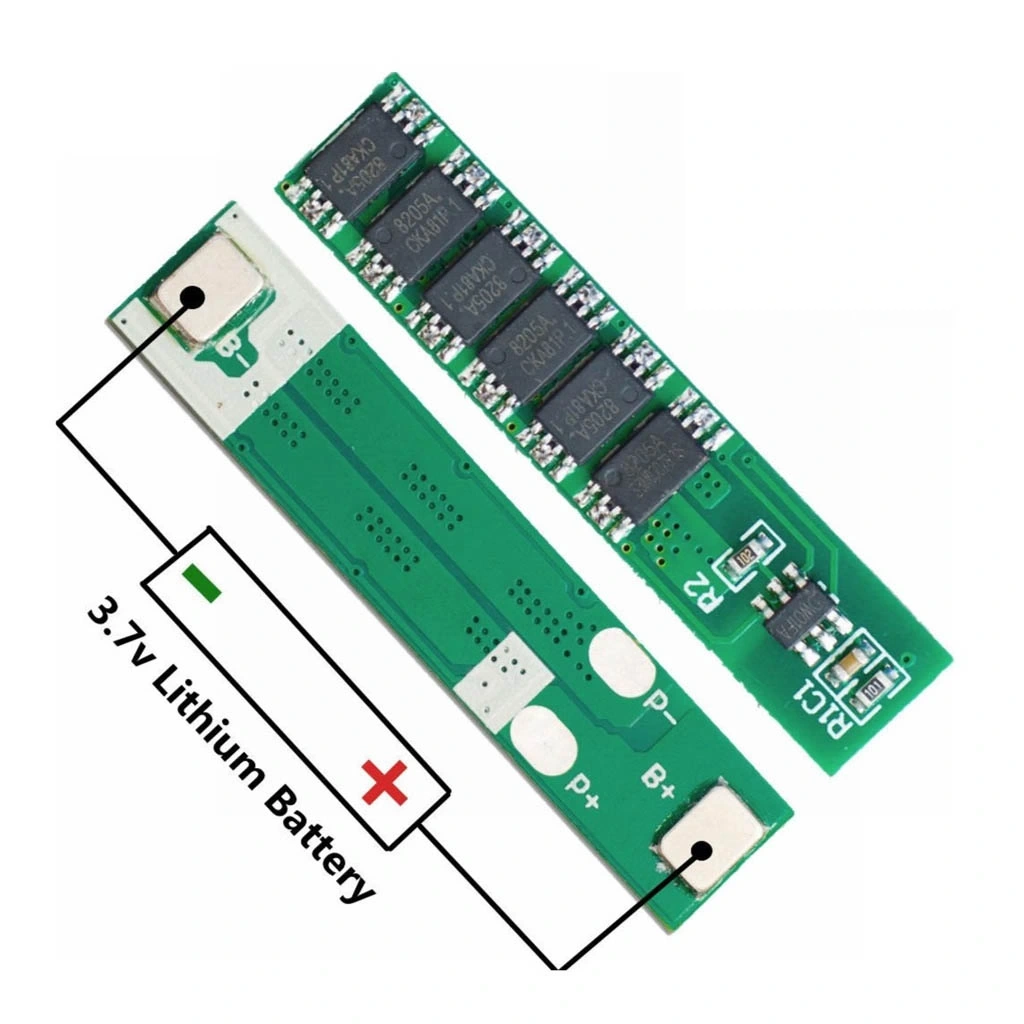

BMS koruma devresinin doğru kurulumu, güvenli ve verimli çalışma için kritik öneme sahiptir. Bağlantı yaparken B+ ve B- uçlarını pile, P+ ve P- uçlarını yüke (devrenize) bağlamalısınız. Lehimleme işlemlerinde ısının PCB üzerinde uzun süre kalmasından kaçının ve uygun kalınlıkta kablo kullanın. 15A gibi yüksek akımlar için en az 18 AWG veya daha kalın kablo tercih edin. Pil ile BMS arasındaki bağlantının sağlam olduğundan emin olun, gevşek bağlantılar ısınmaya ve performans kaybına neden olabilir.

Ürünle İlgili Yapılabilecek Örnek Projeler

1S 15A BMS koruma devresi ile gerçekleştirebileceğiniz çeşitli DIY projeleri:

• Yüksek Kapasiteli DIY Powerbank: Birkaç 18650 pil paralel bağlayarak yüksek kapasiteli (10000-20000mAh) bir taşınabilir şarj cihazı yapabilirsiniz. Bu BMS devresi, 15A çıkış kapasitesi sayesinde tablet veya dizüstü bilgisayar gibi yüksek güç tüketen cihazları bile şarj edebilecek bir powerbank oluşturmanızı sağlar.
• Taşınabilir Amplifikatör Sistemi: 18650 piller, bu BMS devresi ve küçük bir sınıf D amplifikatör kullanarak, kamp veya piknik gibi etkinliklerde kullanabileceğiniz yüksek ses kalitesine sahip portatif bir müzik sistemi geliştirebilirsiniz.
• Güneş Enerjili Sokak Lambası: Küçük güneş paneli, lityum pil ve bu BMS devresini kullanarak, güneş enerjisiyle şarj olan ve gece otomatik olarak yanan bir bahçe aydınlatma sistemi tasarlayabilirsiniz.
• Drone Yedek Batarya Sistemi: Kendi drone batarya paketinizi oluşturarak, standart bataryalardan daha uzun uçuş süresi elde edebilirsiniz. BMS devresi, bataryanın güvenli çalışmasını sağlarken, yüksek akım gereksinimlerini karşılar.
• Akıllı Ev Sensör Ağı: Çeşitli sensörler, ESP8266/ESP32 modülleri ve bu BMS devresi ile korunan lityum piller kullanarak, evinizin farklı noktalarından veri toplayan kablosuz bir sensör ağı oluşturabilirsiniz.
• Acil Durum LED Aydınlatma Sistemi: Elektrik kesintilerini algılayan ve otomatik olarak devreye giren, bu BMS devresi ile korunan bir acil durum aydınlatma sistemi tasarlayabilirsiniz.

Ürün Avantajları

Kaliteli bir BMS koruma devresi, lityum pil tabanlı projelerinizin kalbi gibidir. Pilinizin güvenliğini ve uzun ömrünü sağlarken, projenizin güvenilir çalışmasını garanti eder. Düşük kaliteli BMS devreleri, yüksek iç direnç nedeniyle enerji kaybına, yetersiz koruma özellikleri nedeniyle pil hasarına ve hatta güvenlik risklerine yol açabilir. Bu 1S 15A BMS koruma devresi, yüksek kaliteli komponentleri ve güvenilir tasarımı ile projeleriniz için ideal bir çözümdür.
