W3230 12V DC Röle Çıkışlı Dijital Termostat Sıcaklık Kontrol Cihazı

W3230 12V DC Röle Çıkışlı Dijital Termostat Sıcaklık Kontrol Cihazı

W3230 12V DC, düşük voltajlı sistemler için özel olarak tasarlanmış profesyonel bir dijital termostattır. 12V DC çalışma gerilimi ile akü ve güneş enerjisi sistemleri, araç uygulamaları ve mobil projeler için ideal bir sıcaklık kontrol çözümü sunar.

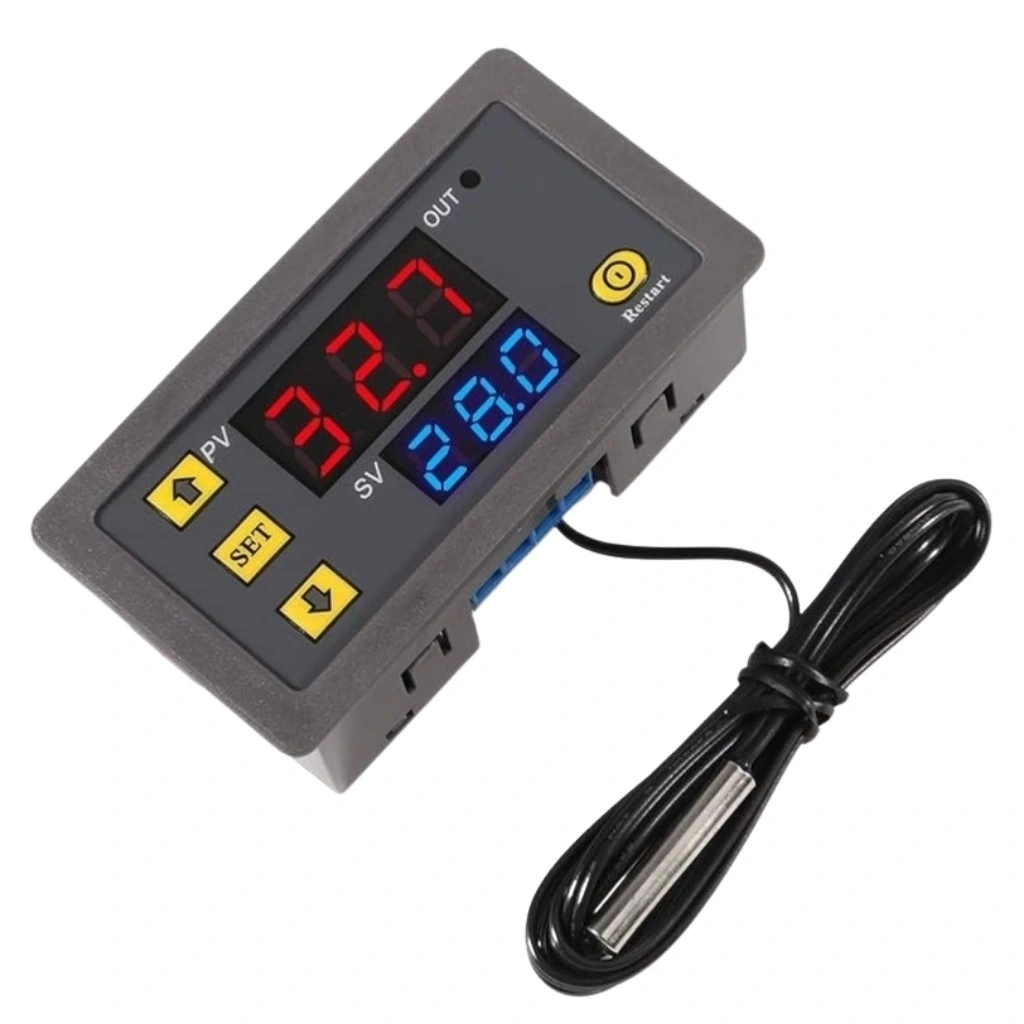

Çift dijital ekranı ile mevcut ve hedef sıcaklığı aynı anda gösteren bu kompakt cihaz, -50°C ile 110°C arasında geniş bir ölçüm aralığına sahiptir. Ölçüm ve test aletleri kategorisinde yer alan bu termostat, panel montaj tasarımı ile kolay kurulum imkanı sunar.

Isıtma veya soğutma modunda çalışabilen, ayarlanabilir histerezis, kalibrasyon ve gecikme özelliklerine sahip olan W3230 12V DC, düşük güç tüketimi avantajıyla batarya ile çalışan sistemler için mükemmel bir seçimdir. Sıcaklık ve nem ölçer ürünleri arasında yer alan bu cihaz, hassasiyeti ve güvenilirliği ile dikkat çeker.

Teknik Özellikler

W3230 12V DC Röle Çıkışlı Dijital Termostat'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: W3230 (12V DC Versiyon)
• Çalışma Gerilimi: 12V DC (±10%)
• Röle Çıkış Kapasitesi: 10A, 12V DC
• Sıcaklık Ölçüm Aralığı: -50°C ~ 110°C
• Sıcaklık Kontrol Aralığı: -50°C ~ 110°C
• Sıcaklık Çözünürlüğü: 0.1°C
• Ölçüm Hassasiyeti: ±0.5°C
• Sensör Tipi: NTC (10K @ 25°C)
• Sensör Kablo Uzunluğu: Yaklaşık 1 metre
• Kontrol Modu: Isıtma veya Soğutma (seçilebilir)
• Ekran: Çift dijital gösterge (mevcut sıcaklık ve ayar değeri)
• Bağlantı Tipi: Vidalı terminal bloğu
• Histerezis (Fark) Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
• Kalibrasyon Aralığı: ±7°C
• Gecikme Koruma Fonksiyonu: 1-10 dakika (ayarlanabilir)
• Sıcaklık Birim Seçeneği: °C / °F (değiştirilebilir)
• Çalışma Sıcaklığı: -10°C ~ 60°C
• Depolama Sıcaklığı: -20°C ~ 70°C
• Çalışma Nemi: ≤85% RH (yoğuşmasız)

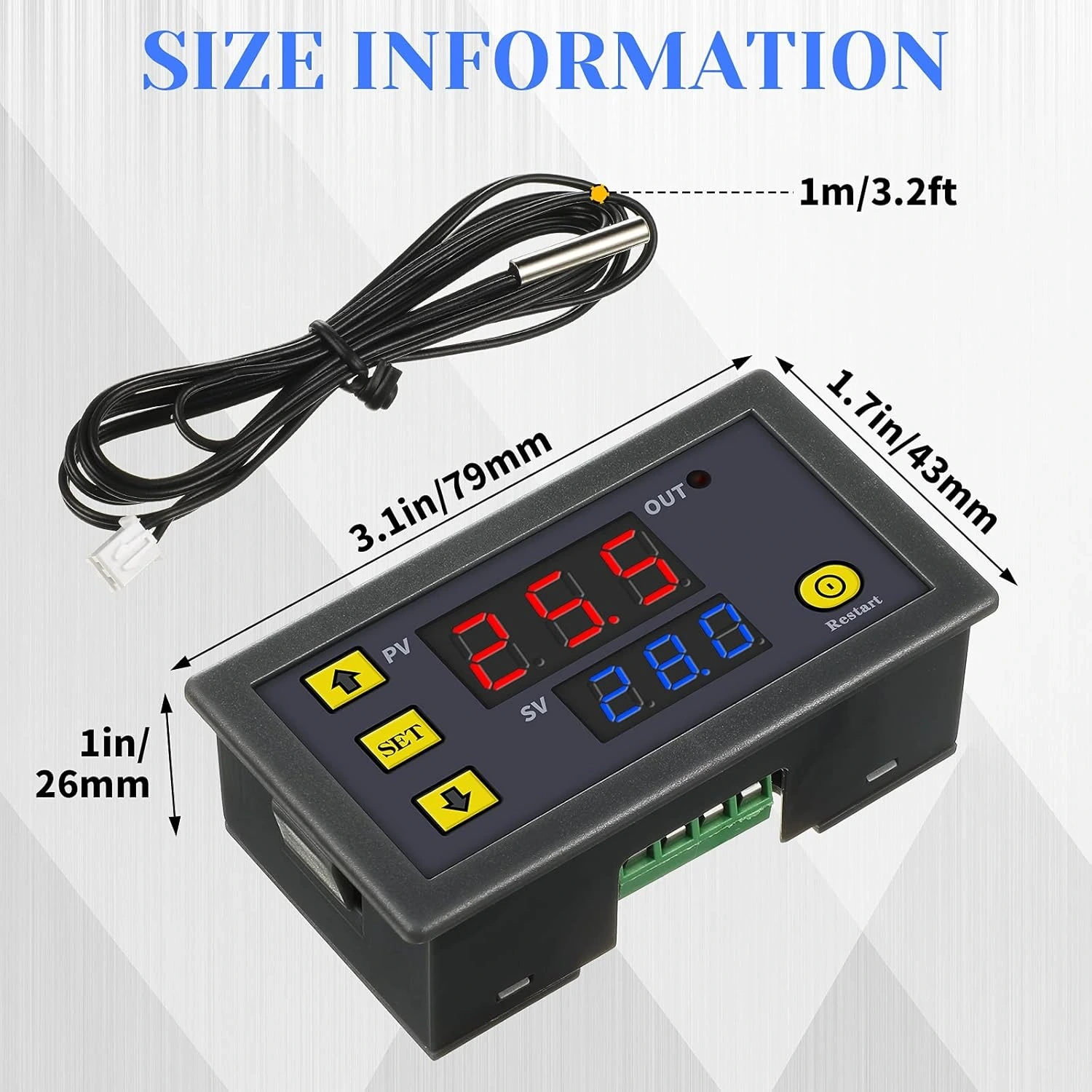

• Boyutlar: 75 × 34.5 × 85 mm (panel kesim: 71 × 29 mm)
• Montaj Tipi: Panel montajı
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 100g
• Hafıza Fonksiyonu: Elektrik kesintisi durumunda ayarları koruma
• Alarm Fonksiyonu: Sensör hatası alarmı
• Güç Tüketimi: <1.2W
• Röle Tipi: SPDT (tek kutuplu çift yönlü)
• Röle Ömrü: >100,000 açma/kapama döngüsü
• Gösterge Rengi: Kırmızı (üst) ve Yeşil (alt)
• Koruma Sınıfı: IP20 (ön panel)
• DC Polarite Koruması: Var

Kullanım Alanları

W3230 12V DC Röle Çıkışlı Dijital Termostat'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Araç ve Mobil Sistemler

• Araç içi buzdolabı kontrolü
• Karavan ve tekne ısıtma sistemleri
• Otomobil koltuk ısıtıcıları
• Araç batarya sıcaklık izleme
• Mobil gıda taşıma sistemleri

Güneş Enerjisi ve Batarya Sistemleri

• 12V güneş enerjili sistemler
• Solar soğutucular
• Batarya bankası sıcaklık kontrolü
• Off-grid enerji sistemleri
• Güneş enerjili sıcak su kontrolü

Hobi ve DIY Projeleri

• Kuluçka makineleri
• Mini sera sistemleri

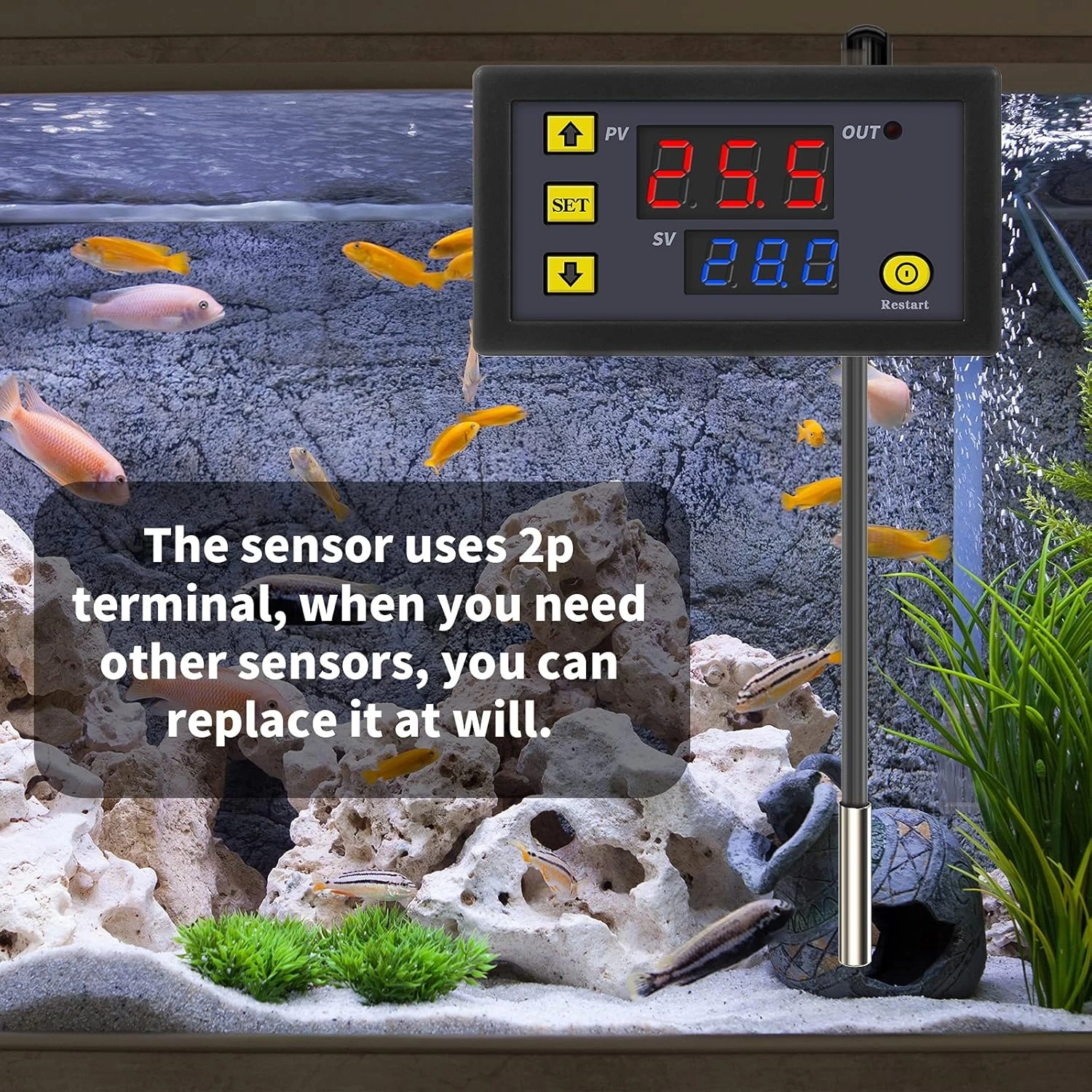

• Akvaryum sıcaklık kontrolü
• 3D yazıcı sıcaklık kontrolü
• Peltier tabanlı soğutma projeleri

Açık Hava ve Kamp Ekipmanları

• Taşınabilir soğutucular
• Kamp ısıtma sistemleri
• Portatif gıda saklama üniteleri
• Batarya ile çalışan ısıtıcılar
• Outdoor fotoğraf ekipmanları

Endüstriyel ve Ticari Uygulamalar

• Batarya destekli kontrol sistemleri
• Uzak izleme istasyonları
• Mobil test ekipmanları
• 12V otomasyon sistemleri
• Acil durum yedek sistemleri

Avantajlar ve Özellikler

W3230 12V DC Röle Çıkışlı Dijital Termostat'ın sağladığı avantajlar ve öne çıkan özellikleri.

• 12V DC Çalışma: Araç ve batarya sistemleriyle doğrudan uyumluluk
• Düşük Güç Tüketimi: 1.2W'tan az güç gereksinimi
• Çift Ekran: Mevcut ve hedef sıcaklığı aynı anda gösterme
• Yüksek Akım Röle: 10A kapasiteli röle ile güçlü cihazları kontrol
• Kompakt Boyut: Panel montajı ile alan tasarrufu
• Çift Fonksiyon: Isıtma veya soğutma modunda çalışabilme
• Polarite Koruması: Ters bağlantıya karşı koruma
• Ayarlanabilir Histerezis: Optimum açma-kapama kontrolü
• Kalibrasyon İmkanı: Sensör değerini düzeltebilme özelliği
• Mobil Kullanıma Uygunluk: Taşınabilir ve sahada kullanım imkanı

Kullanım Kılavuzu

W3230 12V DC Röle Çıkışlı Dijital Termostat'ın doğru ve verimli kullanımı için adımlar.

Temel Kurulum ve Bağlantı:

• Panel üzerinde 71 × 29 mm ölçülerinde montaj kesimi yapın
• Termostatı kesim yerine yerleştirip tutturma klipsleri ile sabitleyin

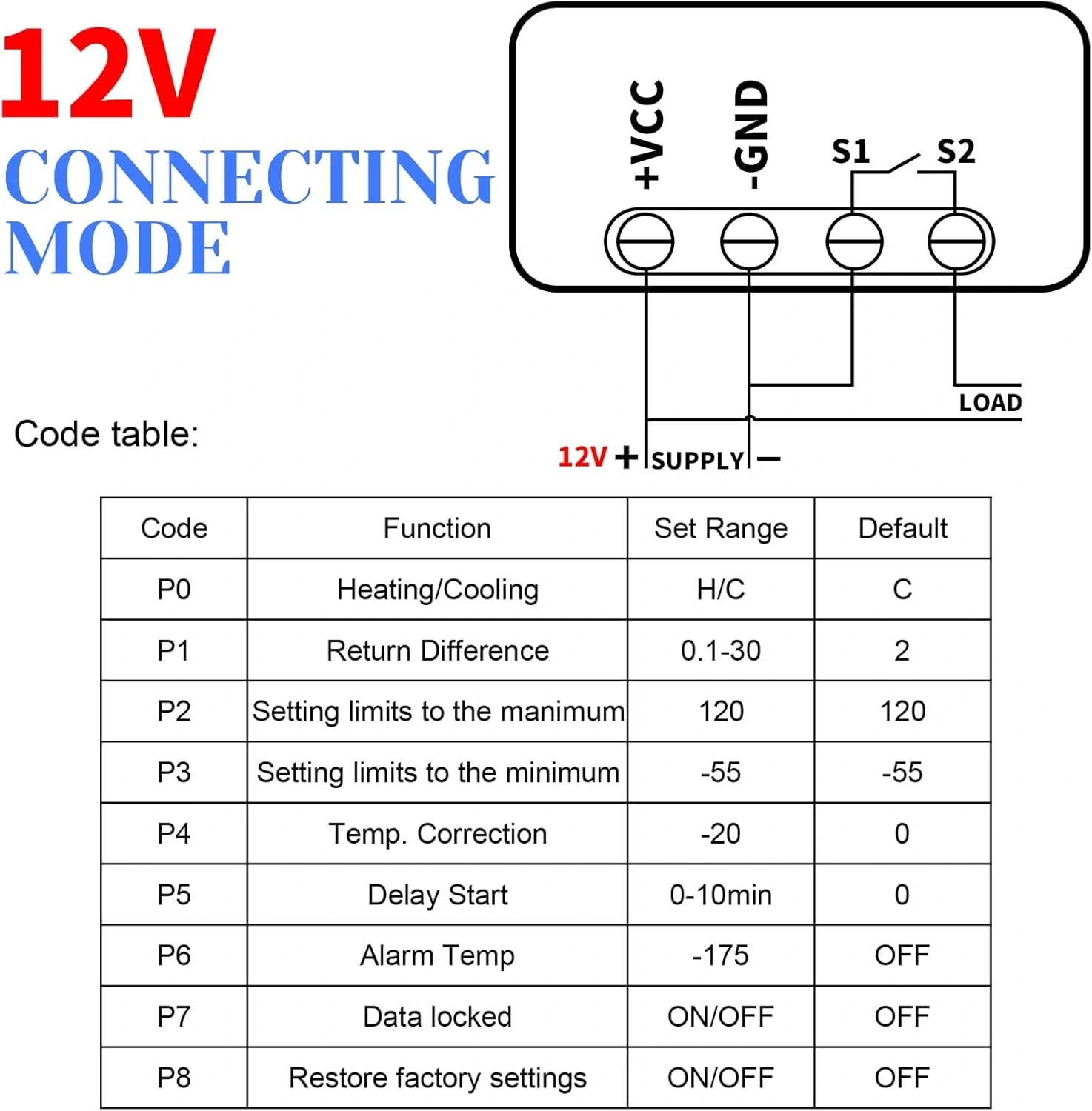

• Elektrik bağlantılarını terminal şemasına göre yapın:
  • 12V DC Giriş: + ve - terminallerine (polariteye dikkat edin)
  • Yük Bağlantısı: NO (Normalde Açık), COM (Ortak) ve NC (Normalde Kapalı) uçlarına
  • Sensör: Sensör terminallerine (polarite önemli değil)
• Sensörü kontrol edilecek ortama yerleştirin
• Tüm bağlantıları kontrol ettikten sonra güç verin

Temel Sıcaklık Ayarı:

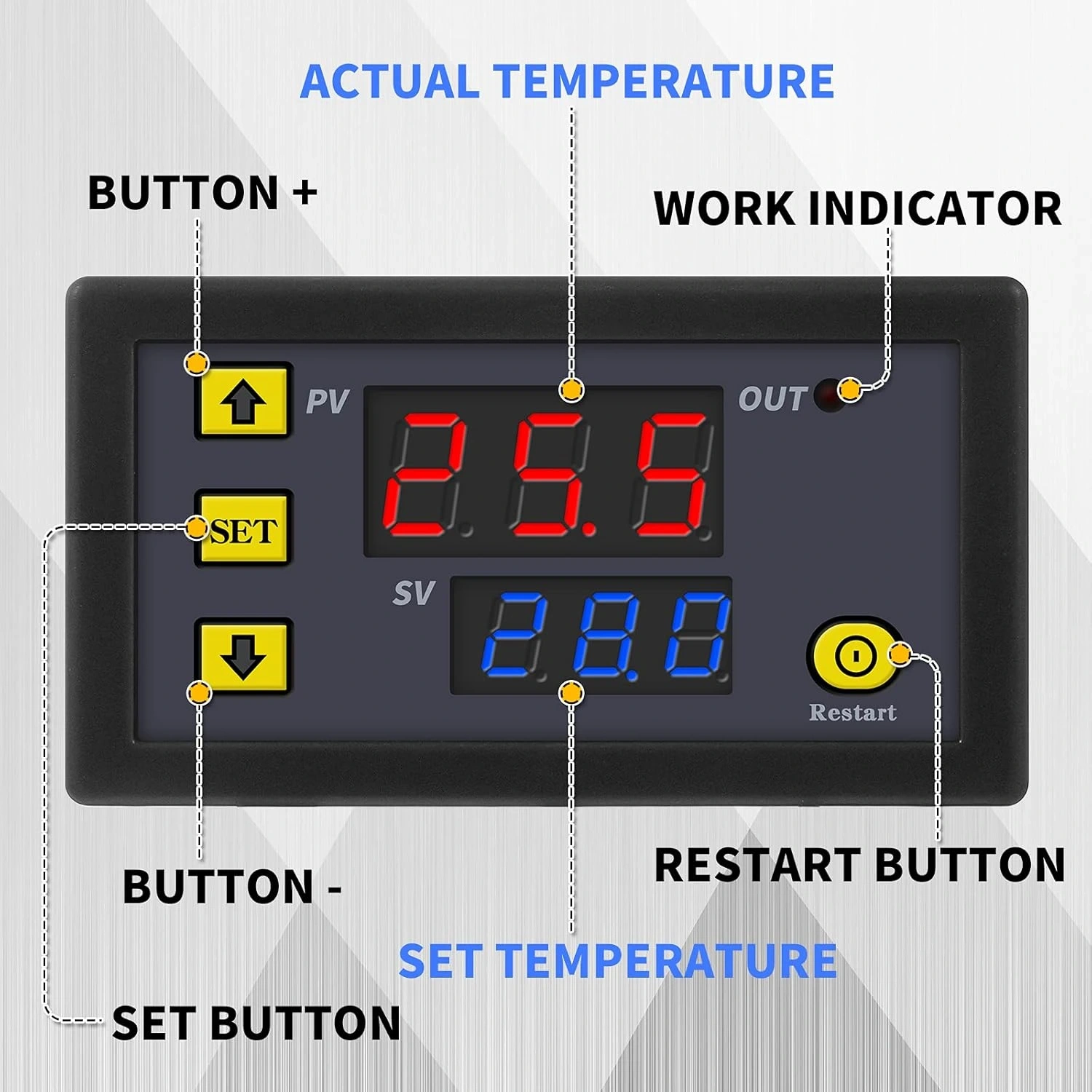

• Cihaz açıldığında üst ekranda mevcut sıcaklık, alt ekranda ayar değeri görünür
• Hedef sıcaklığı ayarlamak için "?" ve "?" düğmelerini kullanın
• Ayar değerini onaylamak için "SET" düğmesine basın veya 5 saniye bekleyin
• Röle çalışma durumu, ekran üzerindeki gösterge ışığı ile izlenebilir

Gelişmiş Parametre Ayarları:

• "SET" düğmesine 3-5 saniye basılı tutun, parametre menüsüne gireceksiniz
• İlk parametre kodu (genellikle P0) görüntülenecektir
• "SET" düğmesine basarak ilgili parametrenin değerini görüntüleyin
• "?" ve "?" düğmeleriyle değeri ayarlayın
• "SET" düğmesine tekrar basarak değeri kaydedin ve sonraki parametreye geçin
• Temel parametre ayarları:
  • P0: Çalışma modu (0=soğutma, 1=ısıtma)
  • P1: Histerezis değeri (0.1-15°C)
  • P2: Üst sıcaklık limit değeri
  • P3: Alt sıcaklık limit değeri
  • P4: Sıcaklık kalibrasyonu (±7°C)
  • P5: Gecikme süresi (1-10 dakika)
  • P6: Sıcaklık birimi (0=°C, 1=°F)
• Tüm parametreleri ayarladıktan sonra "SET" düğmesine 3-5 saniye basarak çıkış yapın veya 10 saniye bekleyin

Hata Kodları ve Anlamları:

• "---" : Sensör bağlantısı yok veya arızalı
• "LLL" : Ölçülen sıcaklık alt limit değerinin altında
• "HHH" : Ölçülen sıcaklık üst limit değerinin üstünde

Sorun Giderme ve İpuçları

W3230 12V DC Röle Çıkışlı Dijital Termostat kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Açılmıyor: DC güç kaynağını ve polariteyi kontrol edin
• Ekran Soluk Görünüyor: Voltaj seviyesini kontrol edin, batarya zayıf olabilir
• Sensör Hatası (---): Sensör bağlantılarını kontrol edin
• Yanlış Sıcaklık Okuması: P4 parametresi ile kalibrasyon yapın
• Röle Çalışmıyor: Kontrol modunu (P0) ve röle bağlantılarını doğrulayın

Verimli Kullanım İçin İpuçları

• Batarya ile çalışırken gereksiz güç tüketimini önlemek için histerezis değerini artırın
• Eğer mümkünse, sabit 12V güç kaynağı veya regülatör kullanın
• Araç kullanımlarında, motor çalışmadığında batarya tükenmesini önlemek için otomatik kapatma sistemi kurun
• Sensörü doğrudan hava akımı ve ısı kaynaklarından koruyun
• Uzun kablolama gerektiren uygulamalarda, sinyal bozulmasını önlemek için blendajlı kablo kullanın

Bakım ve Koruma

• Terminal bağlantılarını düzenli olarak kontrol edin, gevşek bağlantılar ısınmaya neden olabilir
• Sensör kablosunu düzenli olarak hasar kontrolü için inceleyin
• Cihazı nemden ve aşırı tozdan koruyun
• Ön paneli yumuşak, kuru bir bezle temizleyin, kimyasal temizleyiciler kullanmayın
• Uzun süre kullanılmayacaksa, batarya bağlantısını kesin

Paket İçeriği

• W3230 12V DC Röle Çıkışlı Dijital Termostat Sıcaklık Kontrol Cihazı
