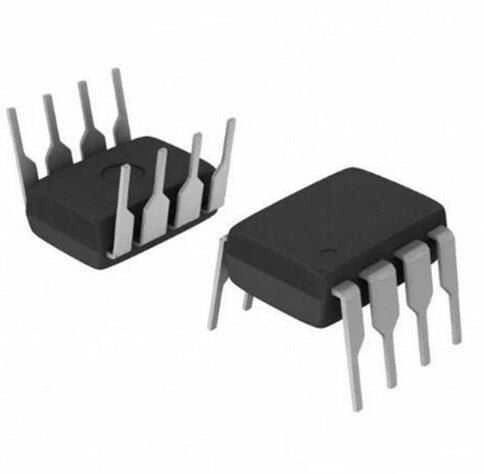

TC4429 DIP-8 Mosfet Sürücü Entegresi

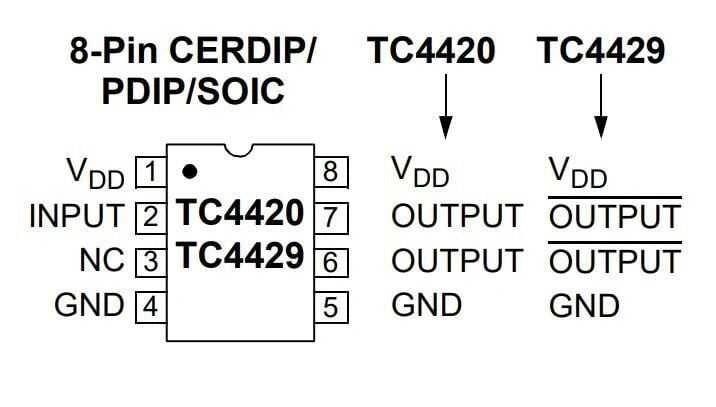

TC4429 DIP-8 Mosfet Sürücü Entegresi TC4429, ters çevirme yapılandırmasına sahip ters çeviren tek çıkışlı yüksek hızlı bir MOSFET Sürücüsüdür, TC4420 ise ters çevirmeyen bir sürücüdür. Bu sürücü, bipolar sürücülere kıyasla daha düşük güç ve daha verimli çalışma için CMOS'ta üretilmiştir. Cihaza zarar vermeden VDD 0.3V kadar yüksek veya -5V kadar düşük sürülebilen TTL/CMOS uyumlu girişlere sahiptir. Bu, harici seviye değiştirme devresine olan ihtiyacı ve bununla ilişkili maliyet ve boyutu ortadan kaldırır. Çıkış salınımı raydan raya olup, özellikle açma/kapama sıralaması sırasında daha iyi sürücü voltajı marjı sağlar. Yayılma gecikme süresi yalnızca 55ns tipiktir ve çıkış yükselme ve düşme süreleri, kullanılabilir güç kaynağı aralığında 2500pF'ye yalnızca 25ns tipiktir. Diğer sürücülerin aksine, TC4429 neredeyse kilitlenme kanıtıdır. Üç veya daha fazla ayrı bileşenin yerini alarak PCB alanından ve parçalardan tasarruf sağlar ve genel sistem güvenilirliğini artırır. Seri TC4429 Besleme Voltajı 4.5-18V Çıkış Akımı 6A Sürücü Sayısı 1 Sürücü Çıkış Sayısı 1 Çıkış Pin Sayısı 8 Paket Tipi DIP-8 TC4429 Datasheet.
