IC-265E İkili USB3.0 Konnektör A Tip Şase Dişi 90° Mavi

IC-265E İkili USB3.0 Konnektör A Tip Şase Dişi 90° Mavi

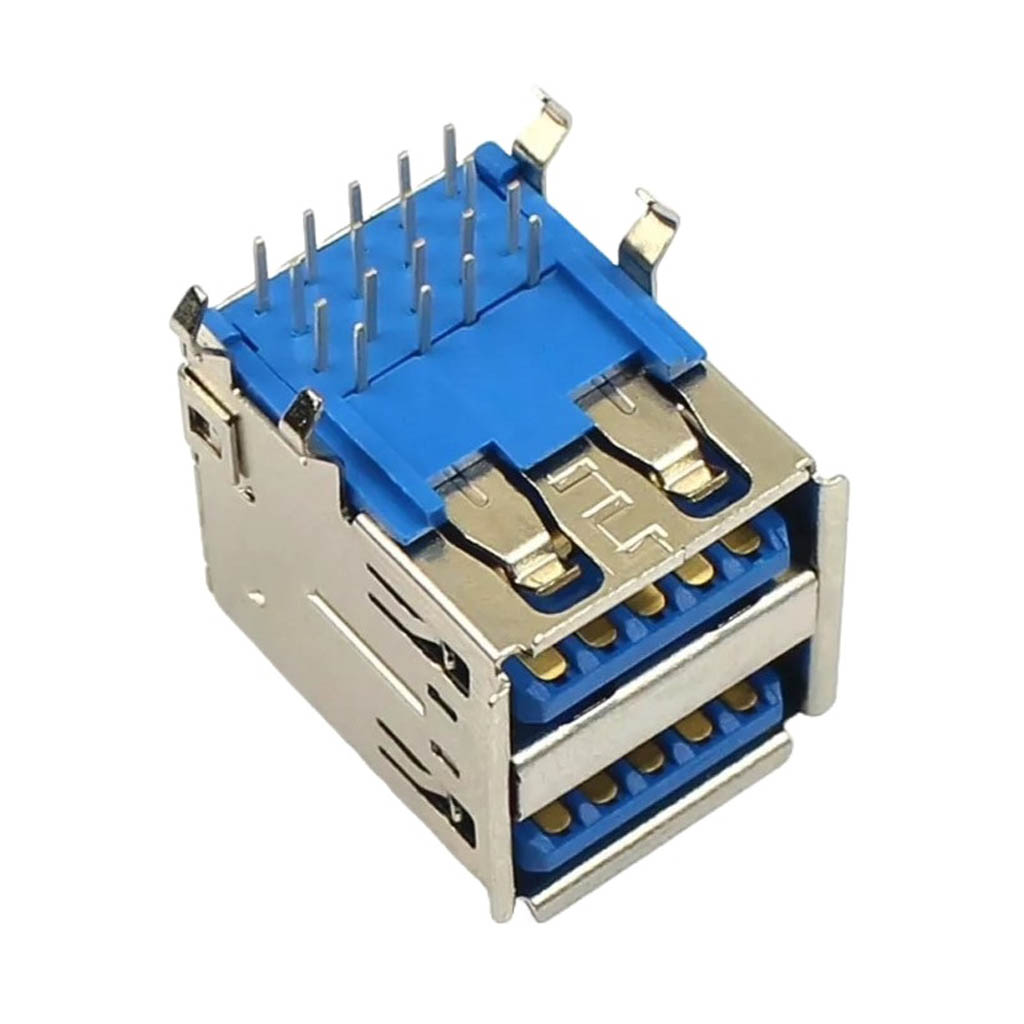

IC-265E, iki adet yan yana USB 3.0 porta sahip 90 derece açılı dişi konnektördür. Mavi renkli iç kısım USB 3.0 standardına uygun olduğunu belirtir. PCB montajı için tasarlanmış şase özelliği ile sağlam bir bağlantı sağlar ve yüksek hızlı veri aktarımı gereksinimlerini karşılar.

USB 3.0 standardı ile geriye dönük uyumlu olan bu çift portlu konnektör, 5 Gbps'ye kadar veri transfer hızı sunar. Elektronik komponentler arasında yer alan bu konnektör, aynı anda iki USB cihazın bağlantısına olanak sağlayarak alan tasarrufu sunar.

90 derece açılı tasarımı sayesinde yan bağlantılara imkan verir ve kablo yönetimini kolaylaştırır. Konnektör ailesinin modern bir üyesi olan bu USB konnektör, bilgisayar anakartları, sunucu sistemleri ve çeşitli elektronik cihazlar için idealdir.

Teknik Özellikler

IC-265E İkili USB3.0 Konnektör A Tip Şase Dişi 90° Mavi ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB 3.0 Tip A (Dişi)
• Port Sayısı: 2 (Çift)
• Yapı: 90° açılı (Sağ açı)
• Montaj Tipi: PCB montaj, şaseli
• Renk: Mavi (USB 3.0 standardı)
• Pin Sayısı: 9 pin (her port için)
• Şase Pinleri: 4 adet
• Malzeme: Termoplastik gövde, metal kontak ve şase
• Akım Kapasitesi: 1.5A (VCC ve GND)
• Voltaj Dayanımı: 30V DC
• Kontak Direnci: 30mΩ (maks,)
• İzolasyon Direnci: 1000MΩ (min)
• Dielektrik Dayanımı: 500V AC
• Takma/Çıkarma Ömrü: >5000 çevrim
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Lehim Sıcaklığı: 260°C (max, 10 saniye)
• Kaplama: Altın kaplı kontaklar
• Standart: USB 3.0 / USB 3.1 Gen 1 uyumlu
• Veri Hızı: 5 Gbps (max)
• Boyutlar (YxGxD): Yaklaşık 15.5mm x 31mm x 14mm
• RoHS Uyumluluğu: Evet
• Üretici Part Numarası: IC-265E

Kullanım Alanları

IC-265E İkili USB3.0 Konnektör A Tip Şase Dişi 90° Mavi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Bilgisayar Donanımları

• Anakartlar
• Genişleme kartları
• Sunucu sistemleri
• PCI/PCIe arka panel bağlantıları
• NAS cihazları

Endüstriyel Uygulamalar

• Kontrol sistemleri
• Veri toplama cihazları
• Test ve ölçüm ekipmanları
• Medikal cihazlar
• Otomasyon sistemleri

Tüketici Elektroniği

• Oyun konsolları
• Medya oynatıcılar
• Set üstü kutular
• Akıllı TV sistemleri
• Ses ve görüntü ekipmanları

Avantajlar ve Özellikler

IC-265E İkili USB3.0 Konnektör A Tip Şase Dişi 90° Mavi'nin sağladığı avantajlar ve öne çıkan özellikleri.

• İkili Port Tasarımı: İki cihaz bağlantısı ile alan tasarrufu
• 90° Açılı Yapı: Yan kablo yönlendirme imkanı
• Şase Montaj: Sağlam PCB bağlantısı
• USB 3.0 Standardı: 5 Gbps yüksek veri transferi
• Geriye Dönük Uyumluluk: USB 2.0 ve 1.1 ile çalışabilme
• Mavi Renk Kodlaması: Kolay USB 3.0 tanımlaması
• Altın Kaplı Kontaklar: Düşük kontak direnci ve korozyon direnci
• Güçlü Mekanik Dayanım: Sık kullanım için dayanıklı yapı
• Gelişmiş Güç Kapasitesi: USB 3.0 standardında 900mA'e kadar akım desteği
• Kolay Entegrasyon: Standart PCB footprint

PCB Tasarımı ve Montaj

IC-265E İkili USB3.0 Konnektör A Tip Şase Dişi 90° Mavi'nin PCB tasarımında ve montajında dikkat edilmesi gereken hususlar.

PCB Tasarım İpuçları:

• Standart PCB footprint: Üretici datasheet'inden kontrol edin
• Şase pinleri için geniş bakır alanlar ve çoklu vialar kullanın
• USB 3.0 veri hatları için 90 ohm diferansiyel empedans sağlayın
• Veri hatlarını aynı uzunlukta (length matching) tasarlayın
• Yüksek hızlı sinyal hatlarını diğer gürültü kaynaklarından uzak tutun

Pin Yapılandırması (Her Port İçin):

• Pin 1: VCC (5V güç)
• Pin 2: D- (Veri -, USB 2.0)
• Pin 3: D+ (Veri +, USB 2.0)
• Pin 4: GND (Toprak)
• Pin 5: StdA_SSRX- (SuperSpeed Alıcı -)
• Pin 6: StdA_SSRX+ (SuperSpeed Alıcı +)
• Pin 7: GND_DRAIN (Drenaj Toprak)
• Pin 8: StdA_SSTX- (SuperSpeed Verici -)
• Pin 9: StdA_SSTX+ (SuperSpeed Verici +)

Montaj İpuçları:

• Reflow lehimleme veya manuel lehimleme için uygun
• Şase pinlerini lehimlemeden önce ana sinyal pinlerini lehimleyin
• Lehimleme profili: Üretici önerilerine göre ayarlayın (genellikle 240-260°C)
• Termal gerilimleri önlemek için kademeli ısıtma yapın
• Lehimleme sonrası kalıntıları izopropil alkol ile temizleyin

Sorun Giderme ve İpuçları

IC-265E İkili USB3.0 Konnektör A Tip Şase Dişi 90° Mavi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• USB 3.0 Hızında Sorunlar: Diferansiyel hatların empedansını ve uzunluklarını kontrol edin
• Mekanik Dayanıksızlık: Şase pinlerinin doğru lehimlendiğinden emin olun
• Zayıf Bağlantı: Kontak temizliğini kontrol edin, oksidasyon olup olmadığını inceleyin
• USB 2.0 Geriye Uyumluluk Sorunları: D+/D- hatlarının doğru bağlandığını doğrulayın
• EMI Sorunları: GND_DRAIN bağlantısının eksiksiz olduğundan emin olun

Sinyal Bütünlüğü İpuçları

• 5 Gbps için yüksek kaliteli PCB malzemesi kullanın (FR-4 veya daha iyisi)
• İz genişlikleri ve boşlukları diferansiyel empedans için optimize edin
• Diferansiyel çiftleri mümkün olduğunca kısa ve paralel tutun
• Saat sinyalleri ve diğer yüksek hızlı hatlarla çapraz geçişleri minimumda tutun
• Toprak düzleminde kesintiler yaratmaktan kaçının

Güç Yönetimi İpuçları

• VCC hattına 22µF bulk kapasitör ve 0.1µF bypass kapasitör ekleyin
• Yüksek güç gerektiren cihazlar için harici güç kaynağı desteği tasarlayın
• Her port için termal ve akım koruma devresi ekleyin
• USB 3.0 standardı 900mA'e kadar akım çekebilir, güç yollarını buna göre tasarlayın
• Uzun PCB yolları için voltaj düşümünü hesaba katın
