Diodes Incorporated DMP4065S-7 P-Channel 40V 2.4A MOSFET
Diodes Incorporated DMP4065S-7, kompakt güç anahtarlama uygulamaları için geliştirilmiş P-Channel MOSFET bileşenidir. 40V drain-source gerilimi, 2.4A sürekli akım kapasitesi ve düşük RDS(ON) değeri sayesinde güç yönetimi, yük anahtarlama, batarya koruma ve DC güç dağıtım uygulamalarında yüksek verimlilik sağlar. SOT-23 paket yapısı ile alan kısıtlı PCB tasarımlarında kullanım için optimize edilmiştir. :
DMP4065S-7, düşük iletim direnci ve optimize edilmiş gate karakteristiği sayesinde daha düşük güç kaybı ve daha kontrollü anahtarlama performansı sunar. ±20V gate dayanımı, düşük giriş kapasitansı ve geniş çalışma sıcaklığı aralığı ile endüstriyel ve gömülü sistem tasarımlarında güvenilir çalışma sağlar.
Teknik Özellikleri
- Model: DMP4065S-7
- Marka: Diodes Incorporated
- Ürün Tipi: P-Channel MOSFET
- Teknoloji: MOSFET (Metal Oxide)
- Kanal Tipi: P-Channel
- Drain-Source Gerilimi (VDS): -40V
- Sürekli Drain Akımı (ID): -2.4A @ 25°C
- RDS(ON): Maks. 80mΩ @ VGS=-10V
- Gate Threshold Gerilimi (VGS(th)): Maks. -3V @ 250µA
- Gate Charge (Qg): Maks. 12.2nC @ 10V
- Maksimum Gate Gerilimi (VGS): ±20V
- Giriş Kapasitansı (Ciss): Maks. 587pF @ 20V
- Güç Dağılımı: 720mW
- Montaj Tipi: SMD

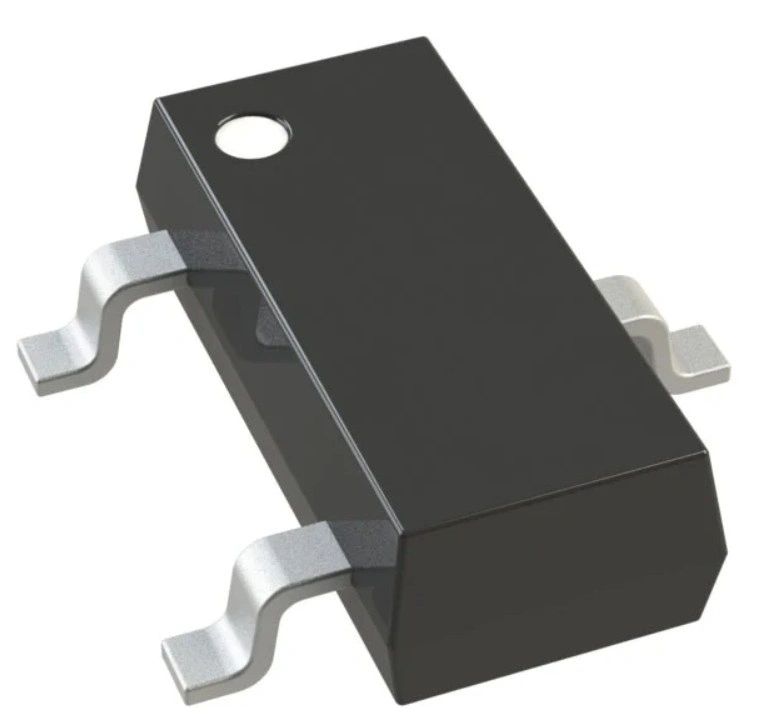

- Paket Tipi: SOT-23-3
- Çalışma Sıcaklığı: -55°C ~ +150°C
Teknik veriler üretici veri sayfası ve dağıtıcı teknik kayıtları baz alınarak hazırlanmıştır. :contentReference[oaicite:2]{index=2}
Anahtar Avantajlar
- Düşük RDS(ON) yapısı sayesinde iletim kayıplarını azaltır. Bu da güç dönüşüm verimliliğini artırır. Isı oluşumunu düşürür. Enerji verimli elektronik tasarımları destekler.
- 40V gerilim dayanımı sayesinde düşük ve orta gerilimli güç uygulamalarında güvenilir kullanım sağlar. Bu da farklı besleme mimarilerine uyumluluk oluşturur. Sistem güvenilirliğini artırır. Endüstriyel projelerde avantaj sunar.
- SOT-23 kompakt paket yapısı sayesinde PCB üzerinde minimum alan kullanır. Bu da yoğun bileşen yerleşimlerini kolaylaştırır. Daha küçük elektronik ürün tasarımlarını destekler. Seri üretime uygundur.
- Düşük gate yükü sayesinde hızlı anahtarlama karakteristiği sunar. Bu da sürücü devrelerinin yükünü azaltır. Güç kontrol performansını artırır. Modern gömülü sistemlerde verimli çalışma sağlar.
Uygulama Alanları
- Batarya koruma ve güç dağıtım devrelerinde kullanılır. Akım kontrolünü güvenilir şekilde sağlar. Bu da sistem güvenliğini artırır. Taşınabilir cihazlara uygundur.
- DC yük anahtarlama uygulamalarında kullanılır. Güç yönetimini optimize eder. Bu da enerji tüketimini azaltır. Elektronik kontrol sistemlerini destekler.
- Güç kaynakları ve dönüştürücü devrelerinde kullanılır. Düşük kayıplı çalışma sunar. Bu da verimliliği artırır. Kompakt güç çözümlerine uygundur.
- Endüstriyel kontrol kartlarında kullanılır. Kararlı MOSFET performansı sağlar. Bu da sistem sürekliliğini artırır. Profesyonel elektronik projelerde tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet Diodes Incorporated DMP4065S-7 P-Channel 40V 2.4A MOSFET
