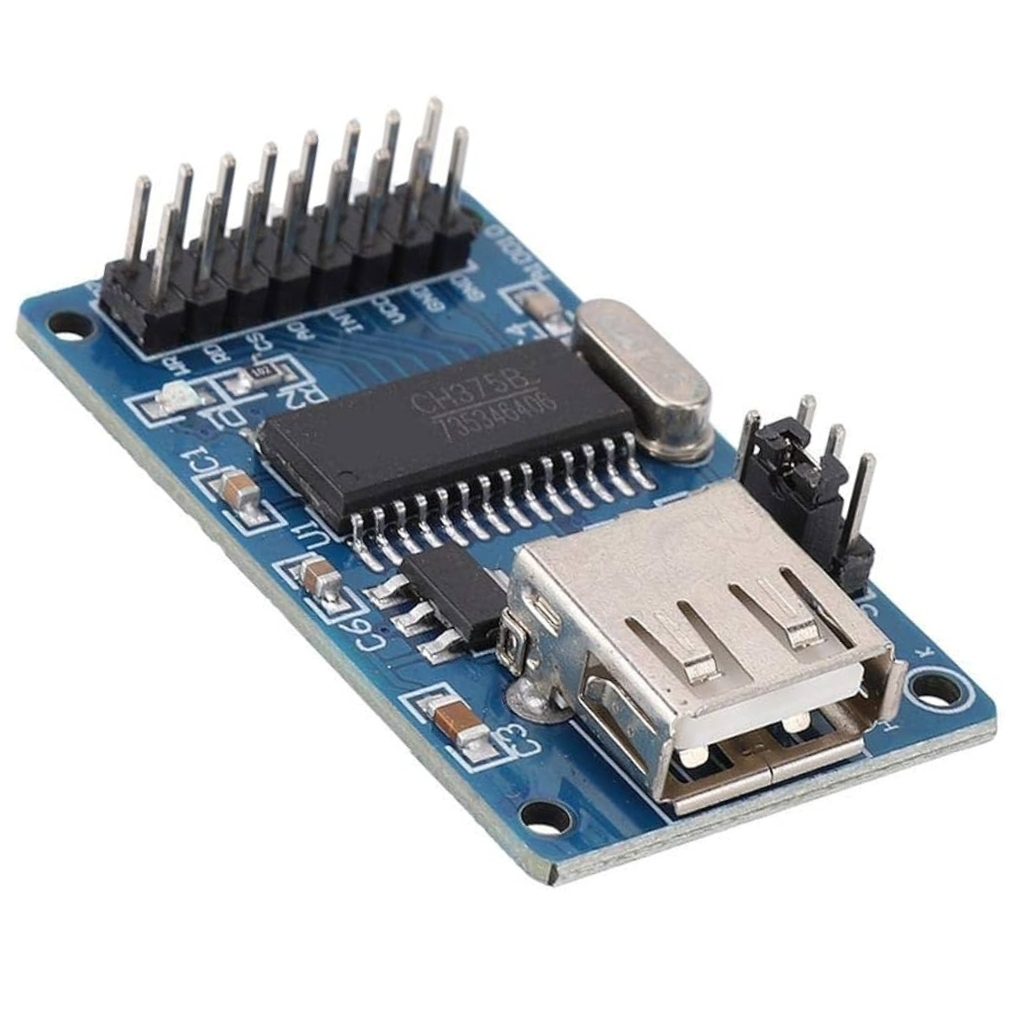

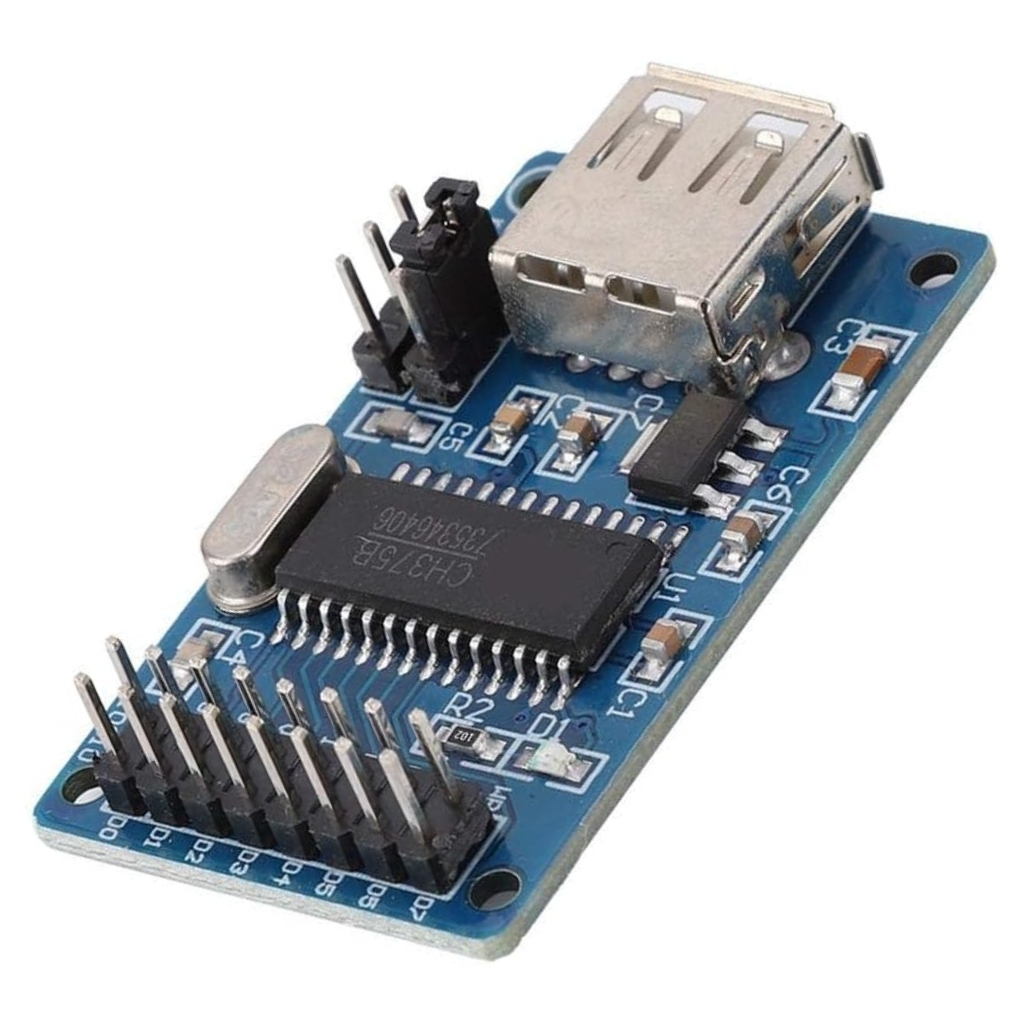

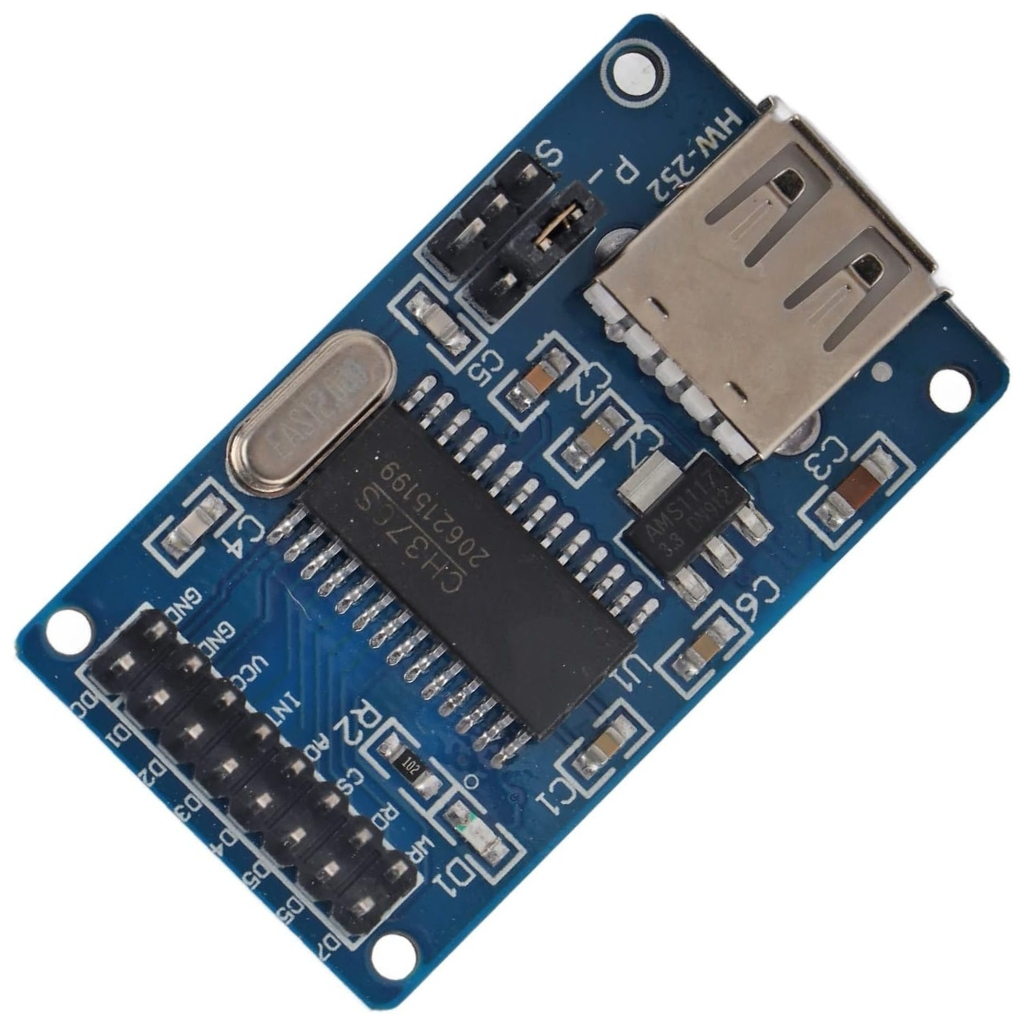

CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği

CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği

CH376S USB Modül, mikrodenetleyicilere USB host ve device özelliği kazandıran profesyonel bir çözümdür. USB bellek okuma/yazma ve FAT dosya sistemi desteği ile öne çıkar.

SPI, UART ve paralel haberleşme seçenekleri sunan bu modül, Arduino ve diğer mikrodenetleyici platformları ile kolayca entegre edilebilir. FAT12, FAT16 ve FAT32 dosya sistemlerini destekler.

Veri kayıt sistemleri ve USB iletişim gerektiren projeler için ideal olan CH376S, programlayıcılar ve geliştirme kartları ile uyumlu çalışır.

Teknik Özellikler

CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip: CH376S
• USB Standart: USB 2.0 Full Speed (12Mbps)
• USB Mod: Host ve Device
• Dosya Sistemi: FAT12, FAT16, FAT32

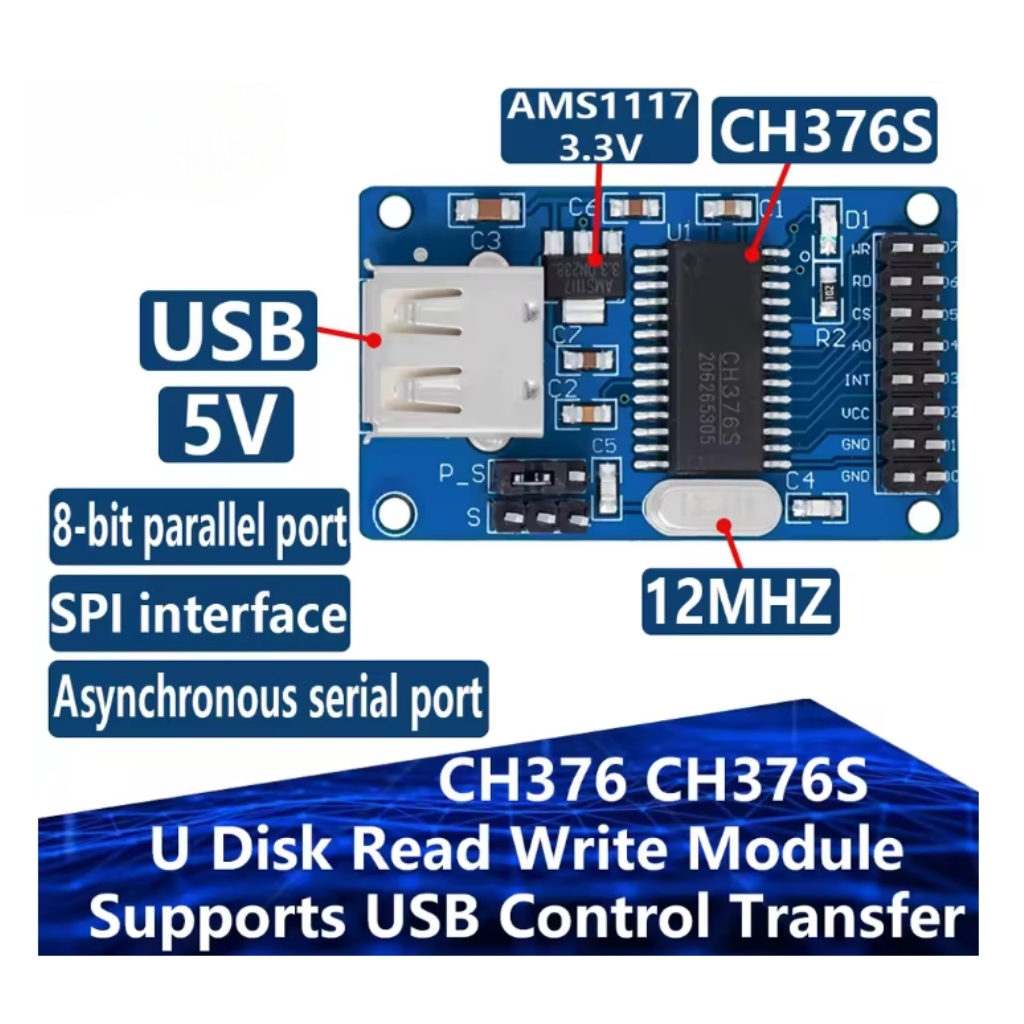

• Haberleşme Arayüzleri: SPI, UART, 8-bit Paralel
• SPI Hızı: Maksimum 24MHz
• UART Hızı: 9600 - 115200 bps
• Çalışma Gerilimi: 3.3V - 5V DC
• Çalışma Akımı: 30mA (tipik)
• USB Host Akımı: 500mA (maksimum)
• Bellek Kapasitesi: 32GB'a kadar
• Sektör Boyutu: 512 bayt
• Dosya Sayısı: Sınırsız (bellek limiti dahilinde)
• Komut Seti: AT benzeri komutlar
• Buffer Boyutu: 64 bayt
• LED Gösterge: Power ve Activity
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Boyutlar: 45mm x 25mm x 12mm
• Pin Sayısı: 12 pin
• Montaj: DIP soket veya lehim
• Koruma: ESD korumalı
• Sertifikalar: CE, RoHS

Kullanım Alanları

CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Veri Kayıt Sistemleri

• Datalogger projeleri
• Sıcaklık ve nem kayıt
• GPS veri kaydı
• Sensör veri toplama
• Endüstriyel ölçüm kayıtları

Kontrol ve Otomasyon

• CNC makine kontrolü
• 3D yazıcı SD kart okuyucu
• PLC veri aktarımı
• Makine parametre yükleme
• Firmware güncelleme sistemleri

Multimedya Uygulamaları

• MP3 çalar projeleri
• Dijital fotoğraf çerçevesi
• LED panel kontrol
• Ses kayıt cihazları
• Video oynatıcı sistemleri

Avantajlar ve Özellikler

CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği'nin sağladığı avantajlar ve çözümler.

• Çoklu Haberleşme: SPI, UART ve paralel arayüz seçenekleri
• FAT Dosya Sistemi: Windows uyumlu dosya okuma/yazma
• Yüksek Kapasite: 32GB'a kadar USB bellek desteği
• Host/Device Modu: Hem USB host hem device olarak çalışma
• Kolay Entegrasyon: Basit komut seti ile hızlı geliştirme
• Düşük Güç Tüketimi: 30mA tipik çalışma akımı
• Geniş Gerilim Aralığı: 3.3V ve 5V sistemlerle uyumlu
• Hızlı Transfer: USB 2.0 Full Speed desteği
• Güvenilir İletişim: Hata kontrolü ve düzeltme
• LED Göstergeler: Güç ve aktivite durumu takibi

Bağlantı ve Kurulum

CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği'nin doğru bağlantısı ve kurulumu hakkında bilgiler.

Bağlantı için gerekli malzemeler ve dikkat edilmesi gerekenler:

• 3.3V veya 5V güç kaynağı
• USB Type-A dişi konnektör
• Mikrodenetleyici (Arduino, STM32 vb.)
• Bağlantı kabloları
• Pull-up dirençler (I2C için)
• USB flash bellek

Modül pin bağlantıları:

• VCC: Güç girişi (3.3V-5V)
• GND: Toprak bağlantısı
• TXD: UART veri gönderme
• RXD: UART veri alma
• INT#: Interrupt çıkışı
• RST#: Reset girişi
• CS#: SPI chip select
• SCK: SPI clock
• MISO: SPI data out
• MOSI: SPI data in

Sorun Giderme ve İpuçları

CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• USB Bellek Tanınmıyor: FAT32 formatında olduğundan emin olun
• İletişim Hatası: Baud rate ve bağlantıları kontrol edin
• Dosya Okunamıyor: Dosya adı 8.3 formatında olmalı
• Yazma Hatası: USB bellek yazma korumalı olabilir
• Reset Sorunu: RST pinini 100ms LOW yapın

Verimli Kullanım İpuçları

• İlk olarak UART ile test yapın
• USB bellekleri FAT32 olarak formatlayın
• Kısa dosya adları kullanın (8.3 format)
• Buffer boyutunu aşmamaya dikkat edin
• Güç kaynağının yeterli olduğundan emin olun
• USB kablosu kısa ve kaliteli olmalı

Paket İçeriği

• CH376S USB Modül - USB Bellek Okuyucu ve Flash Disk Desteği
