FTDI Programlama Kartı (3.3 V - 5 V Seçilebilir)

FTDI Programlama Kartı 3.3V 5V Seçilebilir

FTDI Programlama Kartı, Arduino ve mikrodenetleyici projeleriniz için USB-UART dönüştürücü olarak kullanılan kompakt ve çok yönlü bir araçtır. 3.3V veya 5V çalışma gerilimleri arasında geçiş yapabilme özelliği ile farklı geliştirme kartlarıyla uyumlu şekilde çalışır.

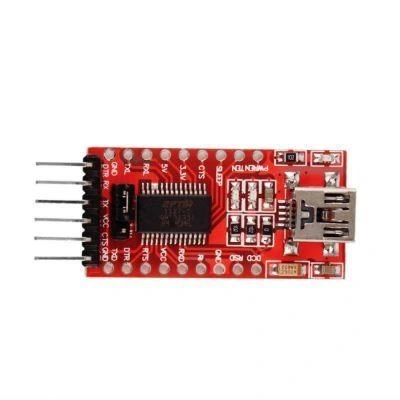

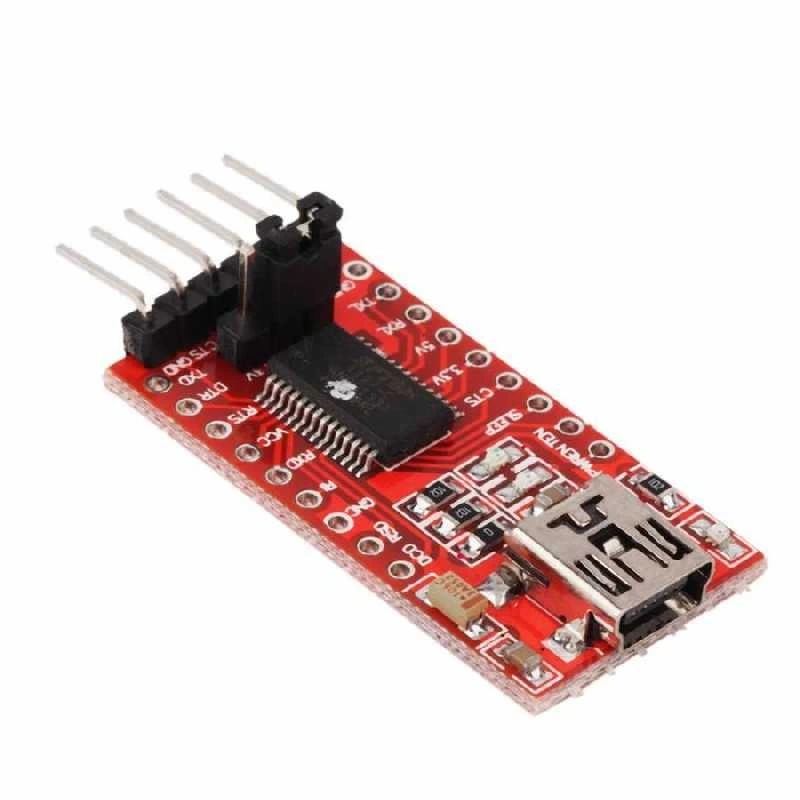

FT232RL çipine sahip bu programlama kartı, bilgisayarınız ile mikrodenetleyici arasında güvenilir ve hızlı bir seri iletişim bağlantısı kurar. Kart üzerindeki LED göstergeler sayesinde TX/RX veri aktarımını görsel olarak takip edebilirsiniz.

FTDI Programlama Kartı, Arduino bootloader yükleme, seri port monitörü olarak kullanım ve çeşitli mikrodenetleyicileri programlama gibi işlemler için idealdir. Arduino ve diğer geliştirme kartlarıyla tam uyumlu çalışan bu kart, Programlayıcılar ve Geliştirme Kartları kategorisinin en kullanışlı ürünlerinden biridir.

Teknik Özellikler

FTDI Programlama Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Devre: FT232RL USB-UART dönüştürücü
• Arayüz: USB Mini-B port
• Çalışma Voltajı: 3.3V / 5V seçilebilir
• Veri İletim Hızı: 300 bps - 3 Mbps
• LED Göstergeler: PWR (Güç), TX (Veri Gönderme), RX (Veri Alma)
• Çıkış Pinleri:
  • DTR - Data Terminal Ready
  • RXI - Veri Alma
  • TXO - Veri Gönderme
  • VCC - Güç (+3.3V veya +5V)
  • CTS - Clear To Send
  • GND - Toprak
• Voltaj Seçimi: Jumper ile 3.3V/5V arası geçiş
• Sürücü Desteği: Windows, macOS, Linux
• Akım Çıkışı: 500mA (maksimum)
• Buffer Boyutu: 128 bayt alıcı, 256 bayt verici
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Boyutlar: 35mm x 18mm x 8mm
• Ağırlık: 5g

Bağlantı ve Kullanım

FTDI Programlama Kartının Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

FTDI kartını mikrodenetleyicilere bağlamak oldukça basittir. Aşağıdaki pin bağlantılarını dikkate alın:

• DTR → Arduino RESET (gerekli ise)
• RXI → Arduino TX
• TXO → Arduino RX
• VCC → Arduino VCC (3.3V veya 5V)
• CTS → Genellikle bağlanmaz
• GND → Arduino GND

Kullanıma başlamadan önce, ilk kez kullanıyorsanız FT232RL sürücülerini yüklemeniz gerekebilir. Windows 10 ve üzeri işletim sistemlerinde sürücüler otomatik olarak yüklenir. Diğer sistemler için FTDI'nin resmi sitesinden sürücüleri indirebilirsiniz.

Arduino kartları programlamak için, Arduino IDE'de "Araçlar > Port" menüsünden FTDI kartınızın bağlı olduğu portu seçmeniz yeterlidir. Arduino'nun RX pinini FTDI'nin TX pinine, TX pinini ise FTDI'nin RX pinine bağladığınızdan emin olun (çapraz bağlantı).

// Arduino'da Seri Haberleşme Örnek Kodu
void setup() {
  Serial.begin(9600); // Seri haberleşmeyi 9600 baud hızında başlat
}

void loop() {
  if (Serial.available() > 0) {
    // Seri porttan veri geldiğinde oku ve geri gönder
    char incomingByte = Serial.read();
    Serial.print("Alınan: ");
    Serial.println(incomingByte);
  }
}

ESP8266, ESP32 veya STM32 gibi diğer mikrodenetleyicileri programlamak için, kartın programlama moduna girmesi gerekebilir. Bu durumda özel bağlantı ve buton kombinasyonları kullanmanız gerekecektir. Her kart için üreticinin talimatlarını kontrol edin.

Uygulama Alanları

FTDI Programlama Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Programlama

• Arduino bootloader yükleme
• ESP8266 ve ESP32 programlama
• STM32 mikrodenetleyicileri programlama
• AVR tabanlı devreleri programlama
• PIC mikrodenetleyicileri programlama
• ARM mikrodenetleyicileri programlama

Seri Haberleşme

• Seri port debug işlemleri
• Sensör verilerini bilgisayara aktarma
• GPS modülleri ile haberleşme
• Bluetooth ve WiFi modüllerini yapılandırma
• MIDI arayüzü olarak kullanım
• RS232 cihazlar ile haberleşme

Geliştirme ve Test

• Prototip geliştirme süreçleri
• IOT cihazlarını test etme
• Firmware güncelleme işlemleri
• Terminal emülasyonu
• Elektronik komponent testi
• Üretim hattı programlama

Proje Örnekleri

FTDI Programlama Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Kablosuz Sensor Ağı İzleme İstasyonu

FTDI kartı, ESP8266 tabanlı sensör nodlarından veri toplamak için mükemmel bir arayüz sağlar. Projede, ESP8266 modülleri sıcaklık, nem ve hareket verilerini toplar ve bu veriler kablosuz olarak merkezi bir istasyona iletilir. FTDI kartı, istasyon olarak görev yapan Arduino Mega ile bilgisayar arasında köprü görevi görür. Bilgisayarda çalışan Python programı, seri port üzerinden gelen verileri gerçek zamanlı olarak görselleştirir ve veritabanına kaydeder. Ayrıca, kullanıcı arayüzü üzerinden sensör ayarlarını değiştirme ve kalibrasyon yapma imkanı sunar. Bu sistem, sera izleme, ev otomasyonu veya endüstriyel ortam takibi gibi uygulamalar için idealdir. Projeyi genişletmek için, FTDI üzerinden gelen komutlarla uzaktan yazılım güncelleme özelliği de eklenebilir.

GPS Tabanlı Hareket İzleme Sistemi

FTDI programlama kartı kullanarak, GPS modülü ile Arduino Nano'yu birleştiren kompakt bir hareket izleme sistemi oluşturabilirsiniz. GPS modülü konum verilerini toplarken, Arduino bu verileri işler ve belirli aralıklarla mikroSD karta kaydeder. FTDI kartı, sistemin bilgisayara bağlandığında kaydedilen rotaları ve telemetri verilerini aktarmak için kullanılır. Özel masaüstü yazılımı, konum verilerini harita üzerinde görselleştirir, hız grafikleri oluşturur ve hareket analizleri yapar. Sistem bisiklet, koşu ve yürüyüş aktivitelerinin takibi için idealdir. Ayrıca, FTDI kartı üzerinden sistem ayarları değiştirilebilir, GPS güncellenebilir ve enerji tasarrufu modları yapılandırılabilir. Sistemin kompakt boyutu sayesinde, küçük bir kutuya yerleştirilebilir ve taşınabilir hale getirilebilir.

Akıllı Ev Otomasyon Kontrolörü

FTDI kartı ve Arduino Mega kullanarak kapsamlı bir akıllı ev kontrol sistemi oluşturabilirsiniz. Sistem, evin farklı bölgelerinde bulunan sıcaklık, nem, hareket ve ışık sensörlerinden gelen verileri toplar. Aynı zamanda röle modülleri aracılığıyla aydınlatma, ısıtma ve havalandırma sistemlerini kontrol eder. FTDI kartı, sistemi bilgisayara bağlayarak web tabanlı bir kontrol paneli ile yönetim imkanı sağlar. Kullanıcı, bu panel üzerinden cihazları açıp kapatabilir, sıcaklık ayarlarını değiştirebilir ve otomasyon senaryoları oluşturabilir. Sistem ayrıca MQTT protokolü ile bulut tabanlı servislere bağlanarak mobil cihazlardan erişim imkanı sunar. FTDI kartı, firmware güncellemeleri ve sistem yapılandırması için güvenli bir bağlantı sağlar. Projede Arduino Mega'nın çok sayıda giriş/çıkış pini kullanılarak, tek bir merkezden tüm ev kontrol edilebilir.

Sorun Giderme ve İpuçları

FTDI Programlama Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Tanınmıyor: Windows cihaz yöneticisinde FTDI kartı görünmüyorsa, sürücüleri yeniden yüklemeyi deneyin. Bazen sahte FTDI çipleri Windows güncellemeleri sonrasında engellenir. Bu durumda alternatif sürücüler kullanmanız gerekebilir. USB kablosunun sağlam olduğundan emin olun ve farklı bir USB portu deneyin. Bazı durumlarda, bilgisayarın USB portlarının güç sınırlaması olabilir, bu durumda güçlü bir USB hub kullanın.
• Veri İletişim Sorunları: TX/RX LED'leri yanıp sönmüyorsa, RX-TX bağlantılarının çapraz yapıldığından emin olun. Baud hızı ayarlarını kontrol edin - her iki tarafta da aynı hız kullanılmalıdır. Bağlantı kopuyorsa, kablonun kalitesizliği veya elektromanyetik girişim olabilir. Yüksek kaliteli, kısa kablolar kullanın ve elektronik gürültü kaynaklarından uzak tutun. Bağlantı zayıfsa, buffer overflow durumunu önlemek için veri gönderim hızını düşürün.
• Voltaj Seviyesi Sorunları: 3.3V cihazda 5V kullanmak, donanıma zarar verebilir. Her zaman jumper konumunu kontrol edin. Voltaj seçim jumperı düzgün çalışmıyorsa, multimetre ile çıkış voltajını doğrulayın. Düzensiz voltaj seviyelerinde, USB portundaki voltaj dalgalanmalarından şüphelenin. Bu durumda harici güç kaynağı kullanmayı deneyin. Düşük güç durumlarında, diğer USB cihazlarını çıkararak daha fazla akım sağlayın.
• Programlama Başarısız: Programlama sırasında hata alıyorsanız, karttaki DTR bağlantısını kontrol edin. Bazı kartlar, programlama öncesinde manuel olarak reset düğmesine basılmasını gerektirir. Yükleme hatalarında, doğru kart modelini ve portu seçtiğinizden emin olun. ESP modülleri için programlama moduna giriş kombinasyonunu uygulayın. Programlama sırasında bağlantının kesilmemesine dikkat edin. Yükleme hızı çok yüksekse, daha düşük baud hızı seçin.
• Sürücü Çatışmaları: Bilgisayarınızda başka USB-seri dönüştürücüler de kullanıyorsanız, port çakışmaları olabilir. Cihaz yöneticisinden hangi cihazın hangi porta atandığını kontrol edin. Çakışma durumunda port numarasını manuel olarak değiştirin. Bazı antivirüs programları seri port erişimini engelleyebilir. Geçici olarak güvenlik yazılımını devre dışı bırakın. Windows'ta WinUSB sürücüsü yerine VCP (Virtual COM Port) sürücüleri yüklediğinizden emin olun.

Performans İpuçları

• Jumper ayarını hedef karta göre kesinlikle doğru konumlandırın
• Uzun seri haberleşmelerde veri kaybını önlemek için flow kontrol kullanın
• Yüksek hızlı uygulamalarda kısa ve kaliteli kablo tercih edin
• Hassas uygulamalarda elektromanyetik izolasyon sağlayın
• Kararlı çalışma için gerekirse harici güç kaynağı kullanın
• Programlama öncesi tüm sekmelerini ve uygulamaları kapatın
