Arduino Uno R3 Ch340 Chip + Usb Kablo

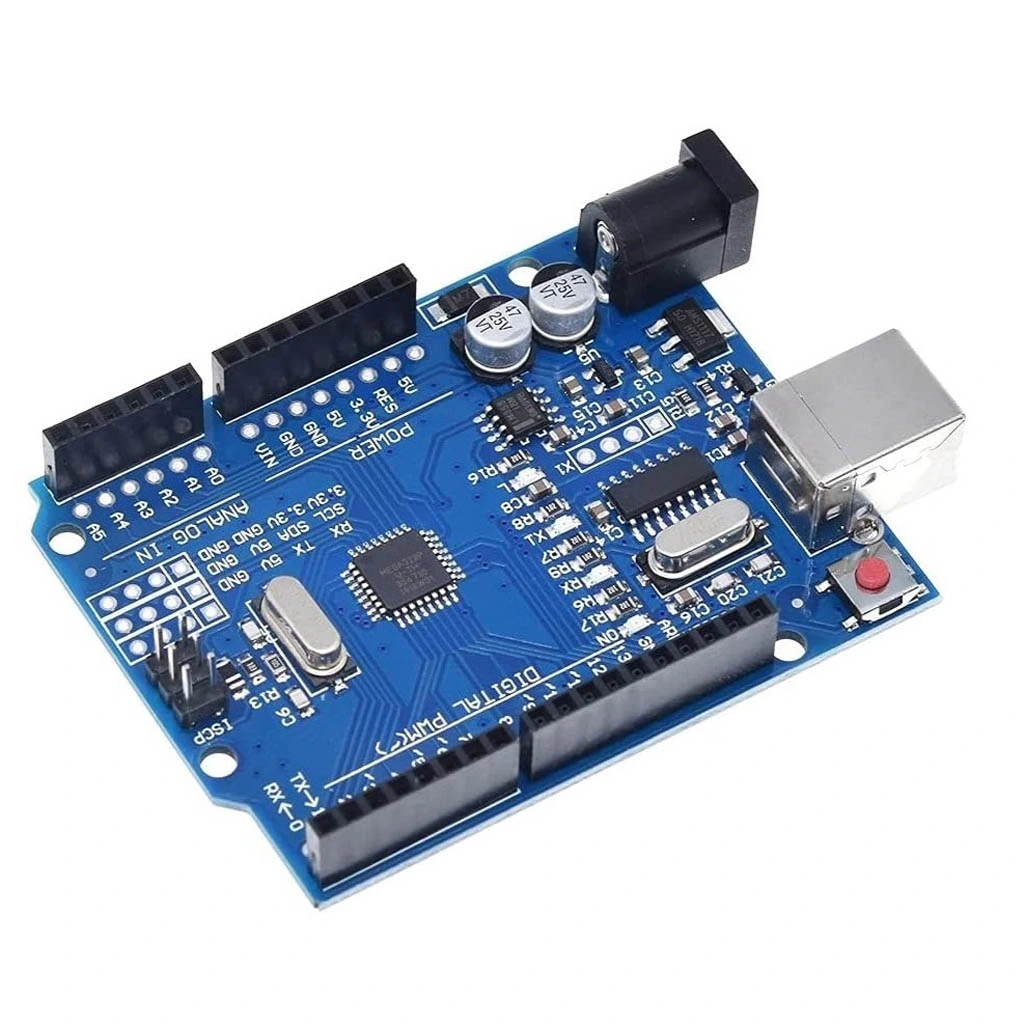

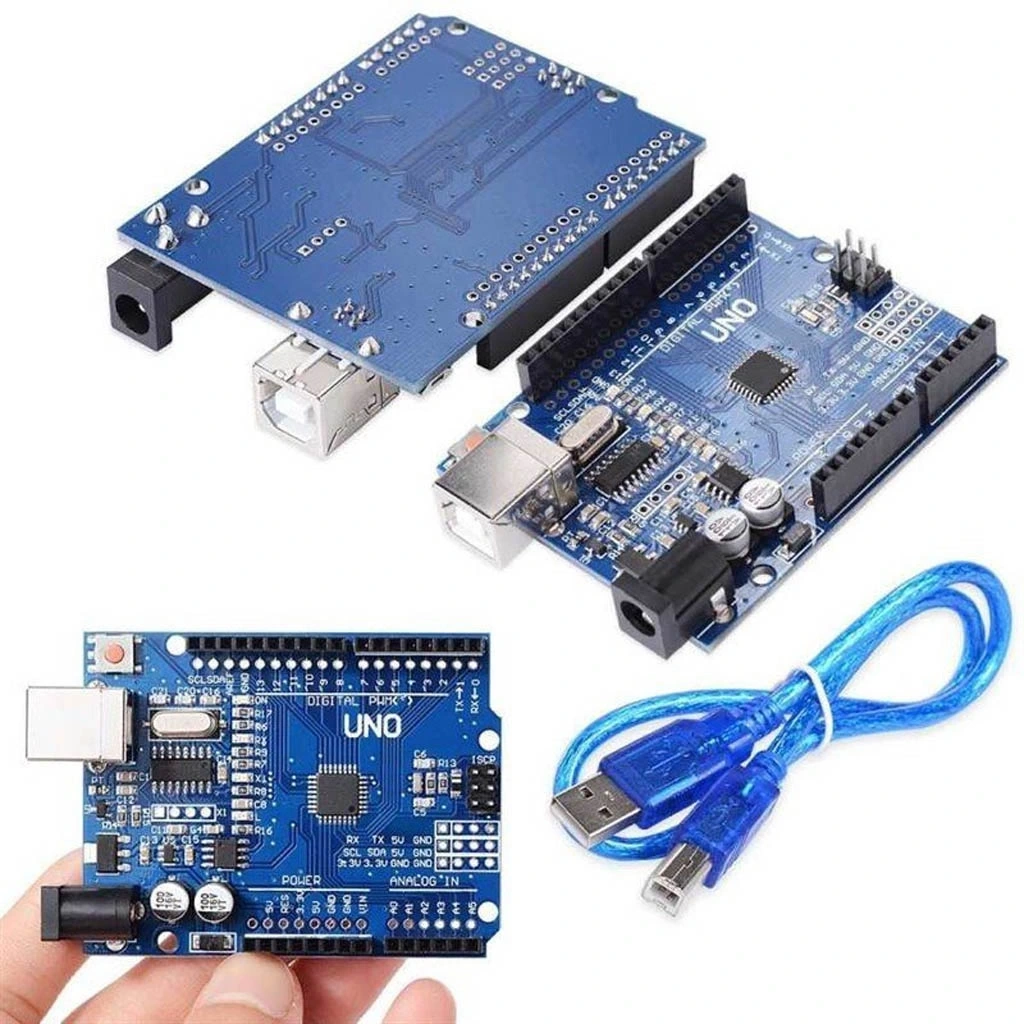

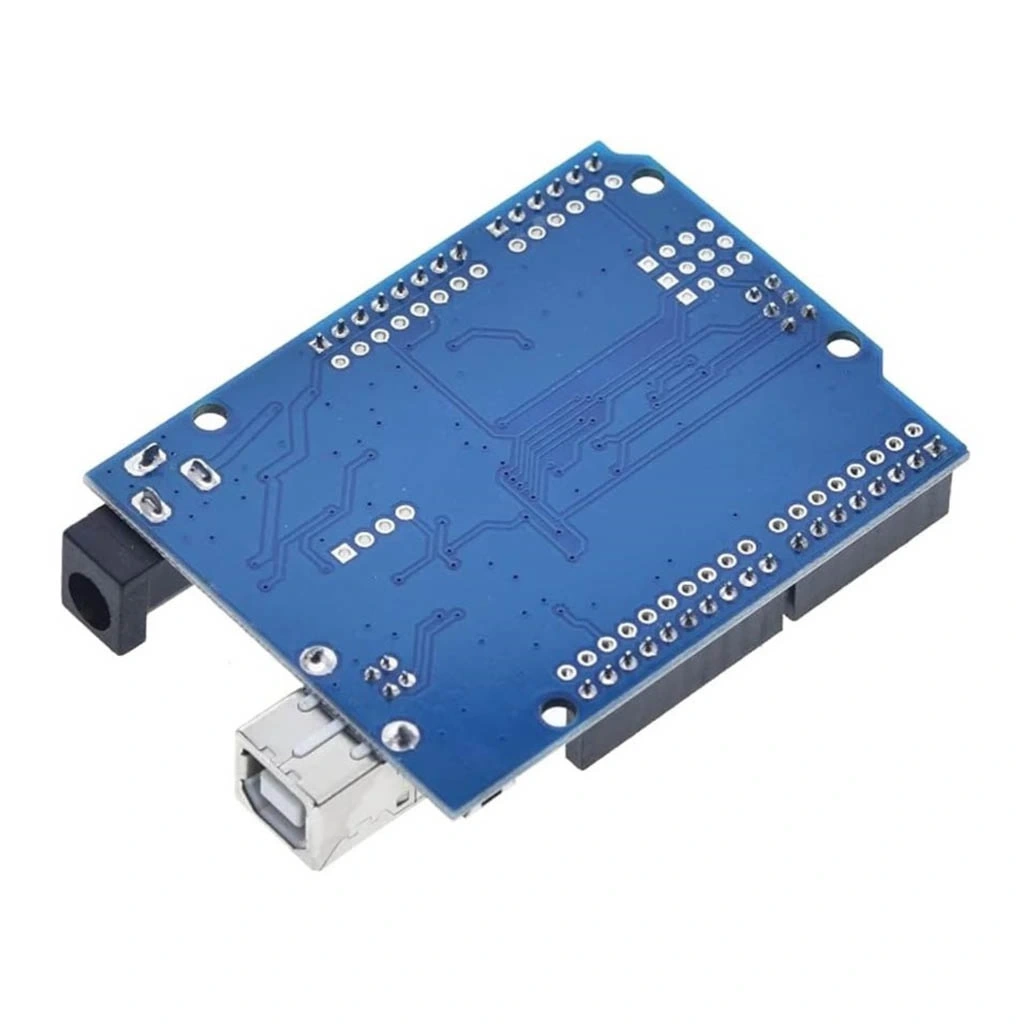

Arduino Uno R3 CH340 Chip + USB Kablo

Arduino Uno R3 CH340 Chip, elektronik prototipleme ve DIY projeleri için tasarlanmış popüler bir mikrodenetleyici geliştirme kartıdır. ATmega328P işlemci içeren bu kart, 14 dijital I/O pini (6 tanesi PWM çıkışı), 6 analog giriş, 16 MHz kristal osilatör, USB bağlantısı, güç jakı ve ICSP header ile donatılmıştır. CH340 USB-seri dönüştürücü çipi sayesinde bilgisayarla kolay iletişim sağlar.

Basit programlama arayüzü ve geniş kütüphane desteği ile hem yeni başlayanlar hem de deneyimli kullanıcılar için ideal bir platformdur. Hazır projelerin uygulanmasından özgün tasarımlara kadar çeşitli elektronik ve robotik uygulamalarda kullanılabilir. Bu set içinde Arduino kartının yanı sıra USB programlama kablosu da bulunmaktadır.

Premium özellikleriyle öne çıkan Arduino Uno R3 CH340 Chip, Arduino dünyasına adım atmak isteyenler, hobi elektronikçileri, mühendislik öğrencileri ve maker projeleri geliştiren herkes için mükemmel bir başlangıç noktasıdır.

---

Teknik Özellikler

Bu bölümde Arduino Uno R3 CH340 Chip kartının detaylı teknik özellikleri listelenmektedir.

• Mikrodenetleyici: ATmega328P
• Çalışma Voltajı: 5V
• Giriş Voltajı (önerilen): 7-12V
• Giriş Voltajı (limit): 6-20V
• Dijital I/O Pinleri: 14 (6 tanesi PWM çıkışı sağlar)
• Analog Giriş Pinleri: 6
• DC Akım (I/O Pin): 20 mA
• DC Akım (3.3V Pin): 50 mA
• Flash Bellek: 32 KB (0.5 KB bootloader kullanır)
• SRAM: 2 KB
• EEPROM: 1 KB
• Saat Hızı: 16 MHz

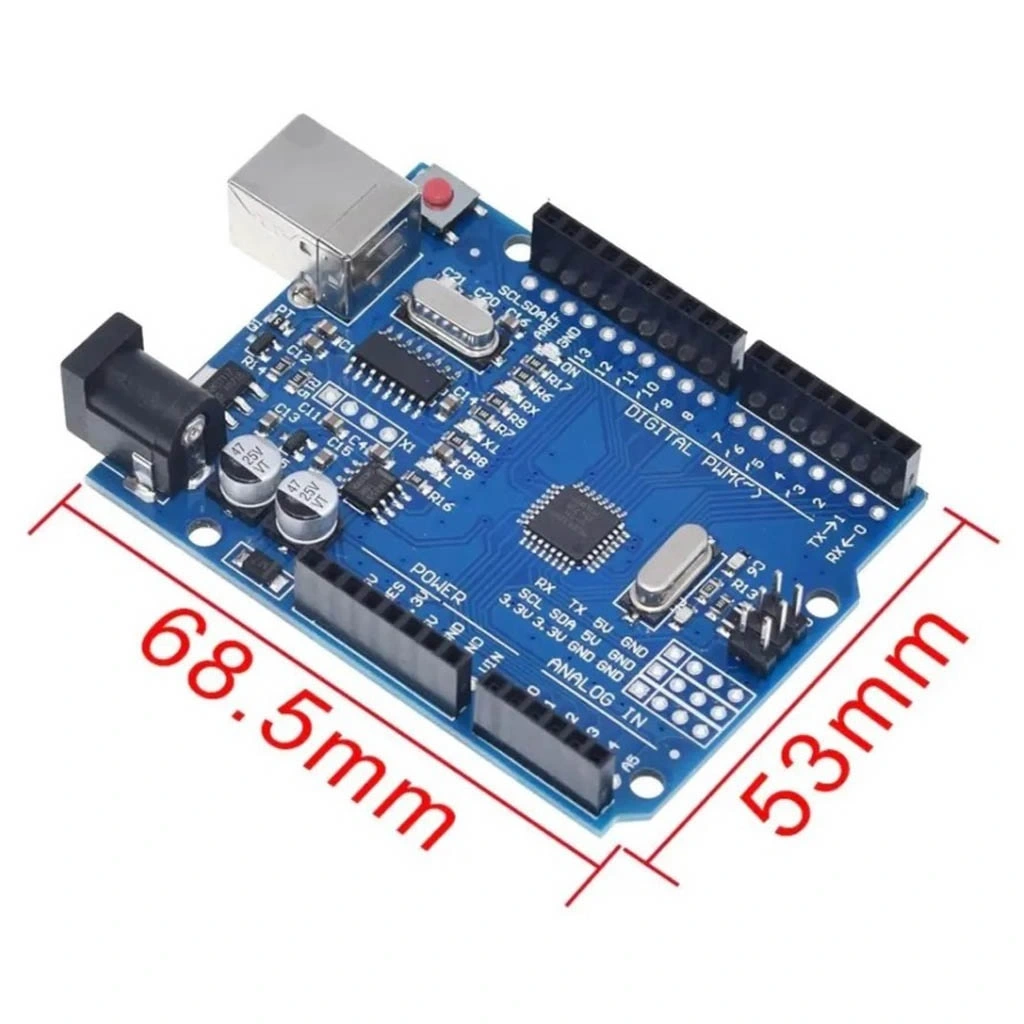

• Uzunluk: 68.6 mm
• Genişlik: 53.4 mm
• Ağırlık: 25 g
• USB-Seri Dönüştürücü: CH340G çipi
• USB Bağlantısı: Tip B
• Programlama Arayüzü: Arduino IDE

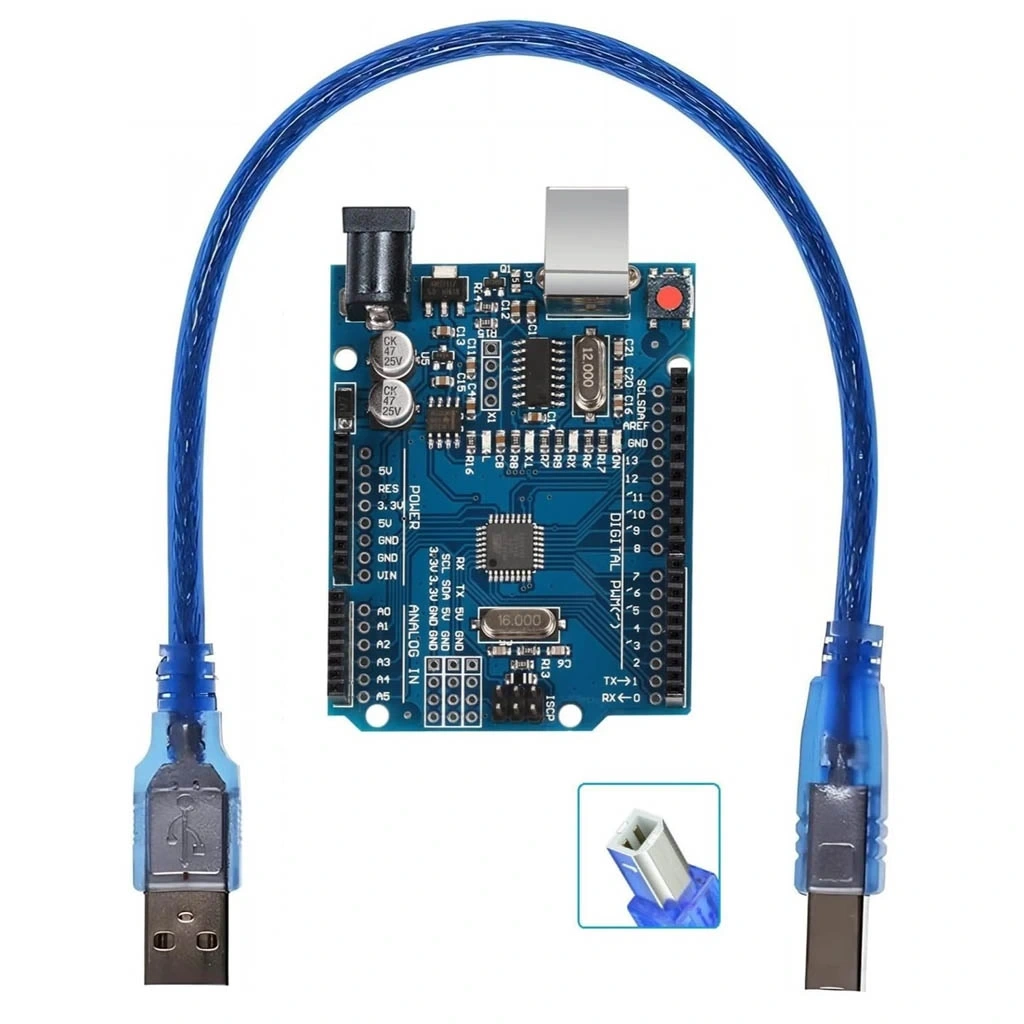

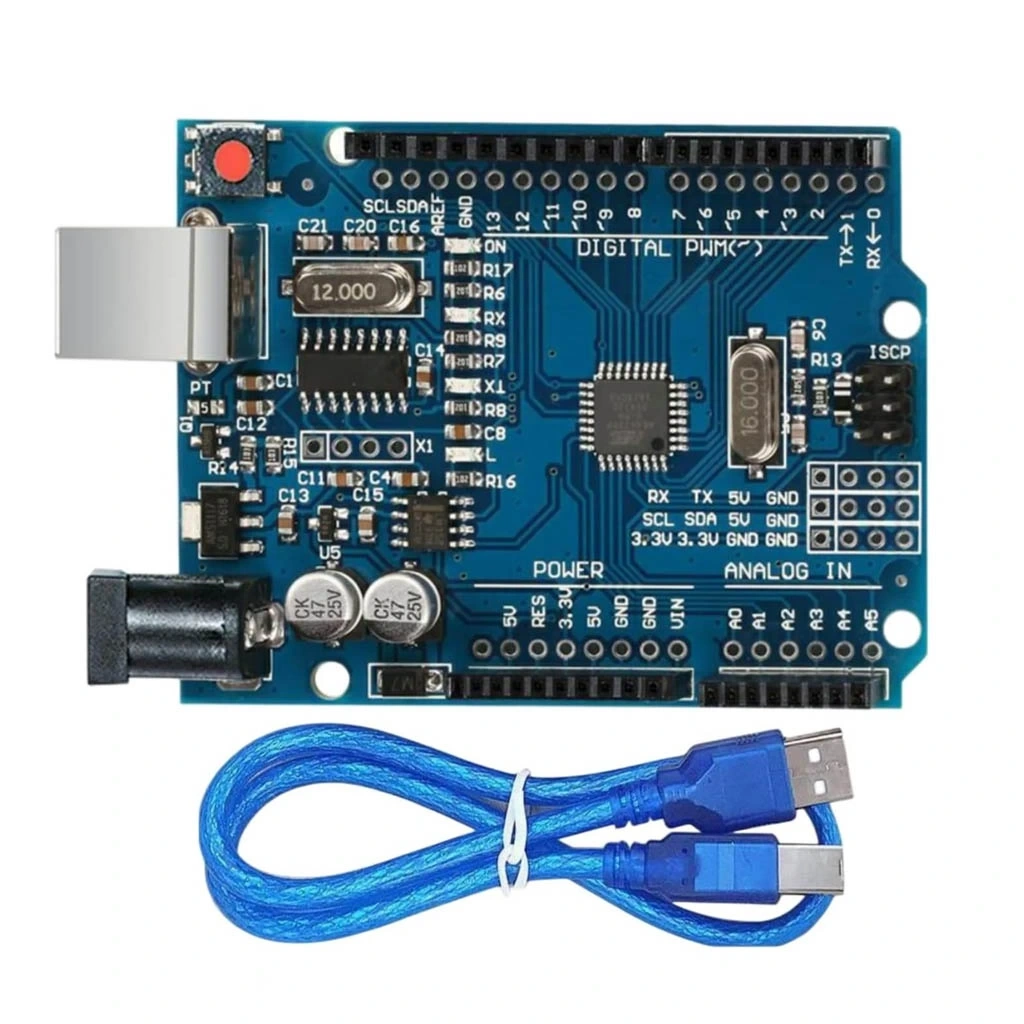

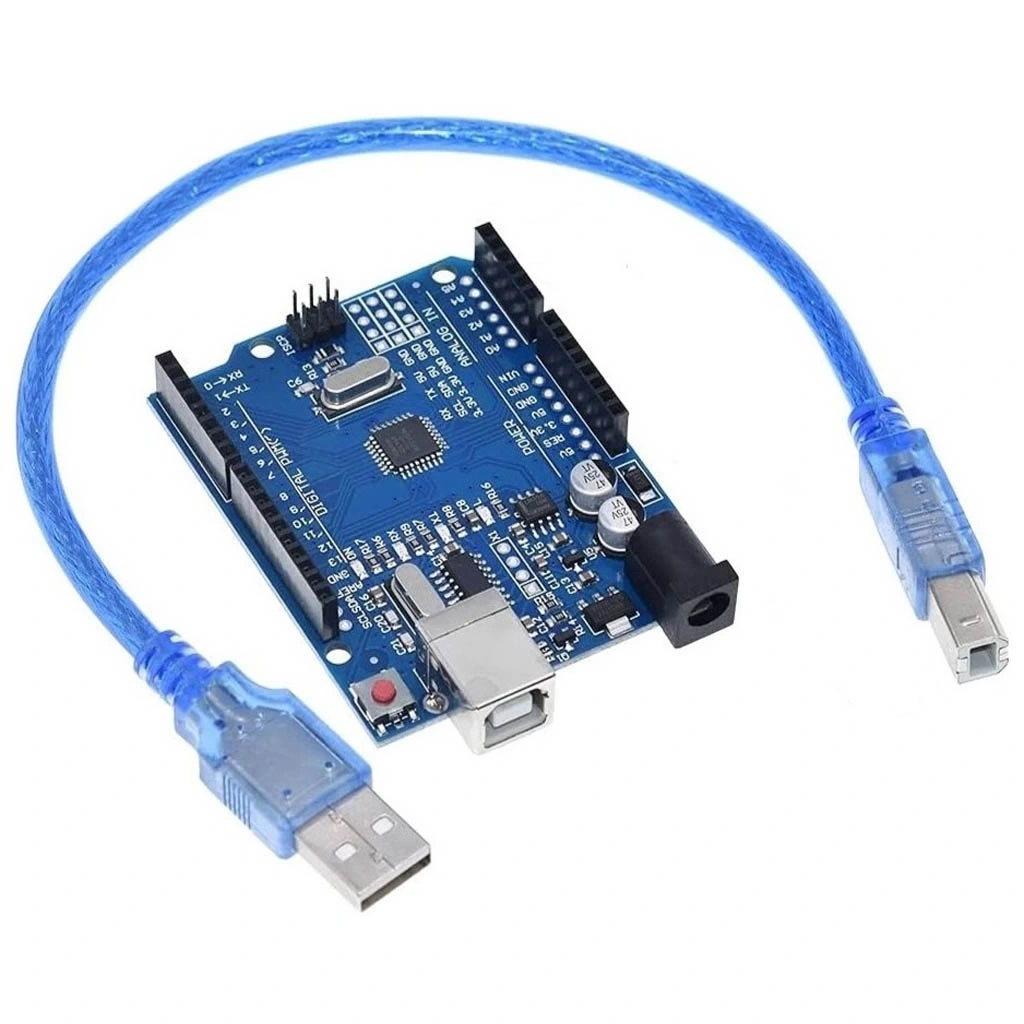

• Dahil Olan Kablo: USB A - USB B kablo
• Reset Butonu: Var

---

Kullanım Avantajları

Arduino Uno R3 CH340 Chip kartının sağladığı temel avantajlar aşağıda listelenmiştir.

• Kolay Programlama: Kullanıcı dostu Arduino IDE ile basit kod geliştirme.
• Geniş Kütüphane Desteği: Binlerce hazır kütüphane ile farklı projeler geliştirebilme.
• Yaygın Topluluk Desteği: Çevrimiçi kaynaklarda bol miktarda örnek proje ve çözüm.
• Çok Yönlü I/O Kapasitesi: Dijital, analog, PWM ve seri iletişim için çeşitli pin seçenekleri.
• Uyumlu Shield Ekosistemi: Genişletme kartları ile işlevselliği artırma imkanı.
• CH340 USB Sürücüsü: Uygun maliyetli ve güvenilir USB-seri iletişim çözümü.
• Dayanıklı Tasarım: Deney ortamında sık kullanıma uygun sağlam yapı.
• Kolay Prototipleme: Standart 2.54mm pin aralığı ile breadboard uyumluluğu.
• Minimum Harici Bileşen İhtiyacı: Kullanıma hazır entegre tasarım.
• Düşük Güç Tüketimi: Pil ile çalışan projelere uygunluk.

---

İdeal Kullanım Alanları

Bu geliştirme kartının tipik kullanım alanları aşağıda listelenmiştir.

• Eğitim Projeleri: STEM ve kodlama eğitimi için mükemmel başlangıç platformu
• Hobi Elektroniği: LED projeleri, sensör uygulamaları ve interaktif oyunlar
• Ev Otomasyonu: Akıllı ev sistemleri, uzaktan kontrol uygulamaları
• Robotik: Basit robotlar, motor kontrolü ve hareket sistemleri
• Sensör Ağları: Çoklu sensör verisi toplama ve işleme
• IoT Projeleri: İnternet bağlantılı cihazlar (ek modüllerle)
• Müzik ve Sanat: İnteraktif sanat enstalasyonları, MIDI kontrol sistemleri
• Veri Kaydediciler: Çevresel veri toplama ve izleme sistemleri
• Prototip Geliştirme: Yeni ürün konseptlerini hızlı test etme
• Küçük Ölçekli Kontrol Sistemleri: Basit endüstriyel kontrol uygulamaları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, geliştirme kartının performansını ve ömrünü etkiler.

---

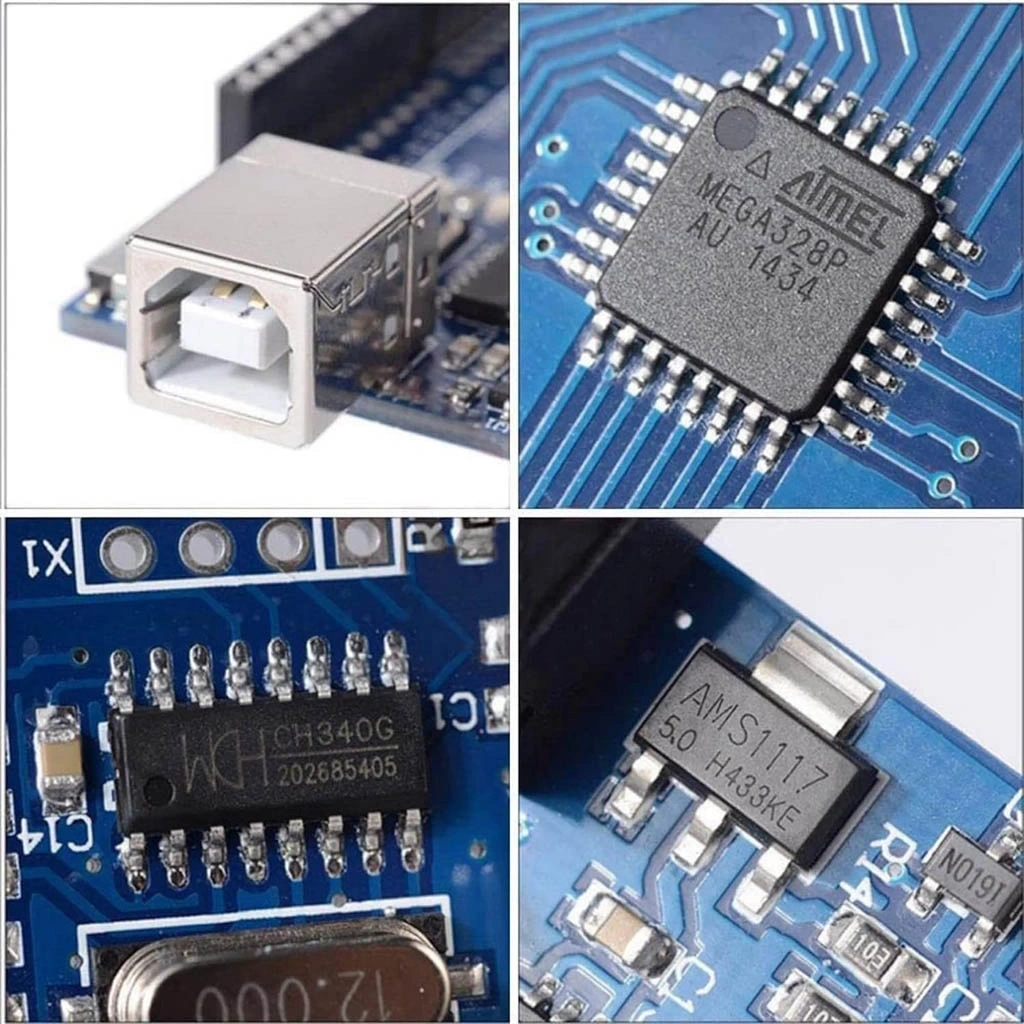

CH340 Chip ve USB Bağlantısı

CH340 USB-seri dönüştürücü çipinin özellikleri ve USB bağlantısı hakkında bilgiler.

Arduino Uno R3 CH340 modeli, orijinal Arduino kartlarındaki FTDI veya ATmega16U2 çipleri yerine daha ekonomik CH340G USB-seri dönüştürücü çipini kullanır. Bu çip, bilgisayar ve Arduino arasında veri transferi sağlayarak programlama ve seri haberleşme işlemlerini gerçekleştirir.

CH340 Çipinin Özellikleri ve Avantajları:

USB-seri dönüştürücü çipinin teknik özellikleri:

• Yüksek Uyumluluk: Windows, Mac OS, Linux işletim sistemleriyle çalışabilme.
• Veri Hızı: 2Mbps'e kadar seri iletişim hızı destekler.
• USB 2.0 Uyumlu: Tam hız USB protokolü desteği.
• Düşük Güç Tüketimi: Enerji verimli tasarım ile minimum güç kullanımı.
• Kompakt Tasarım: Kart üzerinde minimum yer kaplar.

CH340 çipi, programlayıcılar ve geliştirme kartları kategorisinde maliyet-etkin bir çözüm sunar.

CH340 Sürücü Kurulumu:

Farklı işletim sistemlerine sürücü yükleme adımları:

• Windows Kurulumu: İşletim sistemi çoğu durumda otomatik yükler, yüklenmezse üreticinin web sitesinden indirilebilir.
• Mac OS Kurulumu: Özel sürücü gerektirir, üretici web sitesinden indirilebilir.
• Linux Kurulumu: Çoğu Linux dağıtımında sürücü kernel içerisinde mevcuttur, ek kurulum gerektirmez.
• Sürücü Sorunları: Bağlantı problemlerinde sürücüleri kaldırıp yeniden yükleme işlemi yapılabilir.
• Port Tanımlama: Cihaz Yöneticisi veya Terminal komutları ile port numarası görüntülenebilir.

Doğru sürücü kurulumu, Arduino IDE'nin kartla sorunsuz iletişim kurmasını sağlar.

USB Bağlantı Özellikleri:

Arduino Uno'nun USB bağlantısı hakkında teknik detaylar:

• Konnektör Tipi: Standart USB Tip B portu (yazıcı tipi)
• Güç Kapasitesi: USB üzerinden 500mA'e kadar güç çekebilir
• İletişim Protokolü: Sanal COM port üzerinden seri iletişim
• Seri Hız (Baud Rate): Varsayılan 9600bps, 115200bps'e kadar ayarlanabilir
• Reset Özelliği: Seri port açıldığında otomatik reset özelliği

USB bağlantısı, hem programlama hem de seri monitör üzerinden hata ayıklama imkanı sunar.

---

ATmega328P Mikrodenetleyici ve Mimarisi

Arduino Uno'nun kalbindeki ATmega328P mikrodenetleyicisinin özellikleri ve mimarisi.

Arduino Uno R3 kartının merkezinde bulunan ATmega328P, Microchip (eski adıyla Atmel) tarafından üretilen 8-bit AVR ailesine ait bir mikrodenetleyicidir. Güçlü işlem yetenekleri, düşük güç tüketimi ve çeşitli çevre birimleriyle geniş bir uygulama alanına sahiptir.

ATmega328P Temel Özellikleri:

Mikrodenetleyicinin temel teknik özellikleri:

• 8-bit AVR CPU: RISC mimarisi ile yüksek kod verimliliği.
• Harvard Mimarisi: Ayrı program ve veri belleği ile hızlı işlem yapabilme.
• Flash Bellek: 32KB program depolama alanı (bootloader dahil).
• SRAM: 2KB değişken ve veri depolama için çalışma belleği.
• EEPROM: 1KB elektrik kesilse bile veri saklayabilen kalıcı bellek.

Bu özellikler, Arduino platformunun geniş kullanım alanlarına uygun bir temel oluşturur.

Zamanlayıcılar ve Çevre Birimleri:

Mikrodenetleyicinin dahili bileşenleri ve özellikleri:

• Zamanlayıcılar: İki adet 8-bit, bir adet 16-bit zamanlayıcı/sayaç.
• PWM Kanalları: 6 kanal PWM çıkışı (dijital pin 3, 5, 6, 9, 10, 11).
• ADC: 10-bit çözünürlüklü 6 kanallı analog-dijital dönüştürücü.
• İletişim Arayüzleri: USART, SPI ve I²C (TWI) iletişim protokolleri desteği.
• Watchdog Timer: Sistem çökmelerini önlemek için izleme zamanlayıcısı.

Çevre birimleri, minimum harici bileşenle komplike projeler geliştirmeyi mümkün kılar.

Çalışma Modları ve Güç Yönetimi:

Mikrodenetleyicinin güç tasarrufu ve çalışma modu özellikleri:

• Aktif Mod: Normal çalışma durumu, tam performans ve güç tüketimi.
• Idle Modu: CPU durdurulur, çevre birimleri çalışmaya devam eder.
• Power-down Modu: Minimum güç tüketimi, sadece harici kesme ile uyanabilir.
• Güç Tüketimi: Aktif modda ~15mA, uyku modunda <1mA.
• Brown-out Detection: Düşük voltaj durumlarında sistemi koruma özelliği.

Güç yönetimi özellikleri, pil ile çalışan projelerde uzun çalışma süresi sağlar.

---

Arduino Programlama ve IDE Kullanımı

Arduino Uno R3 kartını programlama süreci ve Arduino IDE kullanımı hakkında bilgiler.

Arduino Uno R3, kullanıcı dostu Arduino Integrated Development Environment (IDE) yazılımı ile programlanır. C/C++ dillerine dayanan bu platformun basit sözdizimi ve zengin kütüphane ekosistemi, elektronik projeler geliştirmeyi kolaylaştırır.

Arduino IDE Kurulumu ve Yapılandırması:

Yazılım kurulumu ve ilk kullanım adımları:

• İndirme ve Kurulum: Arduino.cc web sitesinden işletim sisteminize uygun sürümü indirin.
• Sürücü Kurulumu: CH340 çipi için gerekli sürücüleri yükleyin.
• Kart Seçimi: IDE'de Tools > Board menüsünden "Arduino Uno" seçin.
• Port Seçimi: Tools > Port menüsünden Arduino'nun bağlı olduğu COM portunu seçin.
• Kütüphane Yönetimi: Sketch > Include Library menüsünden kütüphaneleri ekleyin.

Doğru yapılandırma, kodların hatasız yüklenmesini ve çalışmasını sağlar.

Temel Arduino Kod Yapısı:

Arduino programlarının (sketch) temel yapısı:

// Kütüphaneleri dahil etme
#include <Arduino.h>

// Sabit ve değişken tanımlamaları
const int ledPin = 13;
int buttonState = 0;

// Başlangıç ayarları (program başında bir kez çalışır)
void setup() {
  // Pin modlarını ayarlama
  pinMode(ledPin, OUTPUT);
  pinMode(7, INPUT_PULLUP);

  // Seri iletişimi başlatma
  Serial.begin(9600);
}

// Ana döngü (sürekli tekrar eder)
void loop() {
  // Düğme durumunu oku
  buttonState = digitalRead(7);

  // Düğme basılıysa LED'i yak, değilse söndür
  if (buttonState == LOW) {
    digitalWrite(ledPin, HIGH);
    Serial.println("LED ON");
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println("LED OFF");
  }

  delay(100);  // 100 milisaniye bekle
}

Bu temel yapı, Arduino programlarının iskeletini oluşturur.

Arduino Kütüphaneleri ve Kaynaklar:

Arduino programlama için faydalı kaynaklar:

• Yerleşik Kütüphaneler: Arduino ile gelen standart kütüphaneler (Wire, SPI, Servo, vb.).
• Kütüphane Yöneticisi: Tools > Manage Libraries ile binlerce hazır kütüphaneye erişim.
• Örnek Kodlar: File > Examples menüsünden erişilebilen hazır örnekler.
• Online Kaynaklar: Arduino.cc forumları, tutorial ve dokümantasyon sayfaları.
• Topluluk Kaynakları: GitHub, Instructables gibi platformlardaki binlerce proje örneği.

Arduino ekosisteminin en güçlü yanlarından biri, bu geniş kaynak ve topluluk desteğidir.

---

Genişletilebilirlik ve Shield Uyumluluğu

Arduino Uno R3'ün genişletme imkanları ve uyumlu shield'ler hakkında bilgiler.

Arduino Uno R3, standart pin düzeni sayesinde çeşitli genişletme kartları (shield) ile uyumludur. Bu özellik, temel Arduino kartının fonksiyonelliğini önemli ölçüde artırarak farklı uygulama alanlarına adapte edilmesini sağlar.

Shield Sistemi ve Uyumluluk:

Arduino shield'leri hakkında temel bilgiler:

• Shield Yapısı: Arduino Uno R3 pin düzenine uygun tasarlanmış yardımcı kartlar.
• Üst Üste Takma: Birden fazla shield'in aynı anda kullanılabilmesi.
• Pin Uyumluluğu: R3 standardına uygun pin düzeni ve bağlantı noktaları.
• İletişim Standardı: Shield'lerin SPI, I²C, UART gibi standart protokollerle haberleşmesi.
• Pin Çakışması Farkındalığı: Birden fazla shield kullanırken pin çakışmalarına dikkat edilmesi.

Standart shield uyumluluğu, programlayıcılar ve geliştirme kartları ekosistemine erişim imkanı sunar.

Popüler Shield Türleri:

Arduino Uno ile sık kullanılan genişletme kartları:

• Ethernet Shield: İnternet bağlantısı ve ağ iletişimi sağlar.
• Motor Shield: DC, step ve servo motorların kontrolünü kolaylaştırır.
• LCD Shield: Menü kontrollü ekran ve buton arayüzü sunar.
• Data Logging Shield: SD kart ve RTC entegrasyonu sağlar.
• Kablosuz Shield'ler: WiFi, Bluetooth, LoRa, GSM gibi kablosuz iletişim çözümleri.

Bu genişletme kartları, temel Arduino Uno'nun yeteneklerini önemli ölçüde artırır.

Modüler Sensör Bağlantıları:

Shield dışındaki modül ve sensörlerin entegrasyonu:

• Breadboard Bağlantıları: Prototipleme için geçici bağlantı yöntemleri.
• Jumper Kablolar: Sensörleri Arduino pinlerine bağlamak için esnek kablolama.
• I²C Adresleme: Tek bir I²C bus üzerinde çoklu cihaz kullanımı.
• Sensör Pinleri: 3.3V ve 5V pinleri farklı sensörlerin beslenmesini sağlar.
• Modül Adaptörleri: Farklı pin aralıklarına sahip modüllerin Arduino'ya bağlanması.

Modüler tasarım, projelere ihtiyaç duyuldukça yeni yetenekler eklenmesini mümkün kılar.

---

Proje Örnekleri ve Uygulama Fikirleri

Arduino Uno R3 ile yapılabilecek farklı zorluk seviyelerindeki proje örnekleri.

Arduino Uno R3, başlangıç seviyesinden ileri düzeye kadar çeşitli projeler için ideal bir platformdur. Kolay programlanabilirliği ve esnekliği sayesinde hemen her alanda yaratıcı çözümler geliştirilebilir.

Başlangıç Seviyesi Projeler:

Yeni başlayanlar için temel beceri geliştirme projeleri:

• LED Kontrol Uygulamaları: Yanıp sönen LED'ler, trafik lambası simülasyonu.
• Dijital Termometre: LM35 veya DHT11 sensörü ile sıcaklık ölçümü.
• Ultrasonik Mesafe Sensörü: HC-SR04 ile mesafe ölçümü ve LED göstergesi.
• LCD Ekran Uygulamaları: Sensör verilerini LCD ekranda gösterme.
• Servo Motor Kontrolü: Potansiyometre ile servo açısını kontrol etme.

Bu temel projeler, Arduino platformunun ana kavramlarını öğrenmek için idealdir.

Orta Seviye Projeler:

Daha fazla bileşen ve daha karmaşık programlama gerektiren projeler:

• Hava Durumu İstasyonu: Sıcaklık, nem ve basınç sensörleriyle çevre izleme.
• RFID Kontrollü Erişim Sistemi: RFID kartları okuyarak kilit kontrolü.
• Akıllı Sera Sistemi: Otomatik sulama ve iklimlendirme kontrolü.
• Dijital Müzik Aletleri: Sensör bazlı elektronik müzik enstrümanları.
• IR Uzaktan Kumanda: Ev aletlerini kontrol eden özelleştirilebilir kumanda.

Bu projeler çoklu sensörler ve aktuatörler kullanarak daha komplike sistemler oluşturur.

İleri Seviye Projeler:

Deneyimli kullanıcılar için karmaşık uygulama örnekleri:

• IoT Veri Kaydedici: Sensör verilerini internet üzerinden bulut platformuna aktarma.
• CNC Kontrol Sistemi: Step motorlarla mini CNC makinesi kontrolü.
• Drone Uçuş Kontrolcüsü: IMU sensörleri ile basit drone stabilizasyonu.
• Yapay Zeka Entegrasyonu: TinyML ile Arduino'da basit makine öğrenmesi uygulamaları.
• Giyilebilir Teknoloji: Esnek sensörler ve mini ekranlarla akıllı giysi projeleri.

İleri seviye projeler, Arduino'nun sınırlarını zorlayarak etkileyici uygulamalar ortaya çıkarır.

Online Kaynak Önerileri:

Proje fikirleri için kullanılabilecek çevrimiçi platformlar:

• Arduino Project Hub: Resmi Arduino proje paylaşım platformu.
• Instructables: Adım adım yapım talimatları içeren proje rehberleri.
• Hackster.io: IoT ve Arduino projeleri için geniş bir topluluk platformu.
• GitHub Repositories: Açık kaynak proje kodları ve dokümantasyonları.
• YouTube Tutorials: Görsel rehberlik sunan video eğitimleri.

Bu kaynaklar, kendi projelerinizi geliştirirken ilham ve teknik destek sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x Arduino Uno R3 CH340 Chip Geliştirme Kartı
• 1 x USB Tip A - USB Tip B Kablo

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
