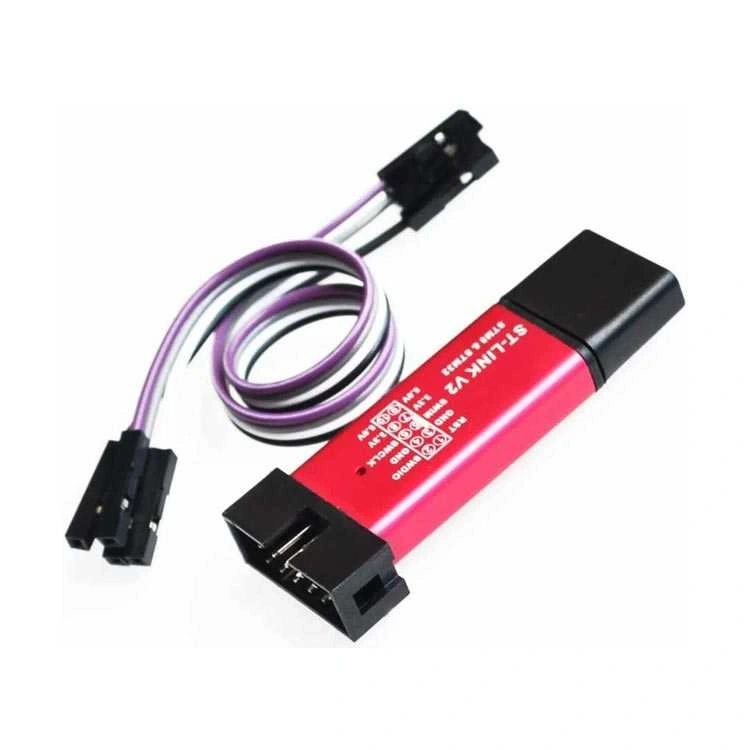

ST-LINK V2 Mini ST Programlayıcı
ST-LINK V2 Mini ST Programlayıcı, STMicroelectronics firmasının ürettiği STM8 ve STM32 serisi mikrodenetleyicileri programlamak ve hata ayıklamak için tasarlanmış kompakt bir JTAG/SWD adaptörüdür. USB portu üzerinden bilgisayarınıza bağlanan bu cihaz, STM mikrodenetleyicilerinize kod yükleme, flash bellek okuma/yazma, hata ayıklama ve seri port iletişimi gibi kritik fonksiyonları tek bir donanımda sunmaktadır. Standart 20-pin JTAG/SWD arayüzüne ek olarak, ST-LINK V2 Mini'nin 4-pinlik özel SWD konnektörü sayesinde küçük boyutlu kartlara da kolayca bağlantı yapabilirsiniz.
Bu programlayıcı, STM32CubeProgrammer, STM32CubeIDE, Keil MDK, IAR EWARM gibi popüler geliştirme ortamlarıyla tam uyumlu çalışarak, projenizin her aşamasında sorunsuz kullanım imkanı sağlar. ST-LINK V2 Mini, seri üretim öncesi prototipleme çalışmalarından, STEM eğitim projelerine ve profesyonel embedded sistem geliştirmeye kadar geniş bir kullanım yelpazesine sahiptir. Firmware güncellenebilir yapısı sayesinde, yeni mikrodenetleyici aileleri ve protokolleri desteklemek için sürekli geliştirilmektedir.
ST-LINK V2 Mini ST Programlayıcı, Arduino dışındaki mikrodenetleyici platformlarına geçiş yapmak isteyen geliştiriciler için önemli bir araçtır. Programlayıcılar ve Geliştirme Kartları kategorisinde yer alan bu cihaz, STM8/STM32 ailesi mikrodenetleyicileri programlama, hata ayıklama ve geliştirme süreçlerini hızlandırmak için profesyonel bir çözüm sunmaktadır.
Teknik Özellikler
ST-LINK V2 Mini ST Programlayıcının detaylı teknik özellikleri aşağıda listelenmiştir.
- Desteklenen Mikrodenetleyiciler: STM8 ve STM32 serisi
- Arayüz Protokolleri: JTAG, SWD (Serial Wire Debug)
- Bağlantı Portları: 20-pin JTAG/SWD, 4-pin SWD ve SWIM
- Bilgisayar Bağlantısı: USB 2.0 Mini-B
- Programlama Hızı: 12 Mbit/s'ye kadar
- Çıkış Voltajı: 3.3V (dahili regülatör ile)
- Besleme Voltajı: 5V (USB üzerinden)
- LED Göstergeler: Güç, İletişim, Hata durumları
- Desteklenen Yazılımlar: STM32CubeProgrammer, STM32CubeIDE, Keil MDK, IAR EWARM, Atollic TrueSTUDIO
- Virtual COM Port: Desteklenmektedir (UART üzerinden)
- Güncellenebilir Firmware: Evet
- Sürücüler: Windows, Linux ve macOS uyumlu
- Boyutlar: 46mm x 26mm x 10mm
- Ağırlık: Yaklaşık 10g
- Çalışma Sıcaklığı: 0°C - 50°C
- Paket İçeriği: ST-LINK V2 Mini programlayıcı, 4-pin bağlantı kablosu
Bağlantı ve Kullanım
ST-LINK V2 Mini ST Programlayıcının STM mikrodenetleyicilerine bağlanması ve kullanımı.
İpucu: Programlayıcıyı hedef karta bağlamadan önce, pin dizilimini dikkatlice kontrol edin. Ters bağlantı, hem programlayıcıya hem de hedef karta zarar verebilir. İlk kullanımda ST-LINK Utility ile firmware güncellemesi yapmak, en yeni özelliklere erişmenizi sağlar.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları, modüller ve aksesuarlar. ST-LINK V2 Mini'nin yanında, projelerinizde kullanabileceğiniz Arduino tabanlı çözümler, sensörler ve diğer elektronik bileşenleri bu kategoride bulabilirsiniz.
Ürünleri İncele →Farklı platformlar için programlama araçları ve geliştirme kartları. ST-LINK V2 Mini'nin yanı sıra, STM32 geliştirme kartları, STM8 Discovery kitleri, Nucleo boardlar ve diğer mikrodenetleyici platformlarına erişebilirsiniz.
Ürünleri İncele →STM32 projeleriniz için ihtiyaç duyabileceğiniz sensörler ve haberleşme modülleri. ST-LINK V2 Mini ile programladığınız STM32 mikrodenetleyicileriniz için sıcaklık, nem, hareket, mesafe sensörleri ve iletişim modülleri bu kategoride bulunmaktadır.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir programlayıcı ürünleri.
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
- Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler ve aksesuarlar.
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
- Proje Desteği: Blog ve forum ile bilgi paylaşımı, proje rehberleri.
- Toplu Alım İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.
Ürün Hakkında Sıkça Sorulan Sorular
ST-LINK V2 Mini programlayıcı hangi mikrodenetleyicileri destekler?
STM8 ve STM32 serisi mikrodenetleyicileri destekler. Firmware güncellemeleri ile yeni STM32 aileleri için de destek eklenmektedir.
Windows 10/11'de nasıl kullanıma hazırlarım?
ST resmi web sitesinden ST-LINK sürücülerini indirip kurmanız gerekir. Programlayıcıyı USB'ye takıp ST-LINK Utility ile firmware güncellemesi yapmanız önerilir.
SWD ve JTAG arasındaki fark nedir?
SWD sadece 2 sinyal hattı (SWDIO ve SWCLK) kullanırken, JTAG 4 hat kullanır. SWD daha az pin gerektirirken, JTAG daha kapsamlı debug özellikleri sunar.
Programlayıcı ile hedef kartım arasındaki bağlantı nasıl olmalı?
SWD için: SWDIO, SWCLK, GND ve isteğe bağlı NRST pinlerini bağlayın. Kartınıza güç sağlamak istiyorsanız VDD pini de bağlanabilir.
STM32 kartımı programlayamıyorum, ne yapmalıyım?
Pin bağlantılarını kontrol edin, MCU'nun güç aldığından emin olun, eski firmware için ST-LINK Utility ile update yapın ve BOOT0 pini konumunu kontrol edin.
Arduino IDE ile ST-LINK kullanabilir miyim?
Evet, STM32duino veya Arduino_Core_STM32 yükleyerek Arduino IDE'de ST-LINK seçeneğini kullanabilirsiniz. Gerekli sürücülerin ve board tanımlarının yüklü olması gerekir.
ST-LINK ile koruma bitkeri aktif MCU'ları programlayabilir miyim?
RDP Level 1 korumada MCU içeriğini okuyamazsınız ama yeniden programlayabilirsiniz. RDP Level 2'de ise tam koruma devrededir ve programlama yapılamaz.
ST-LINK V2 Mini ile maksimum program boyutu nedir?
Program boyutu sınırı hedef MCU'nun flash bellek boyutuyla belirlenir. ST-LINK V2 Mini, STM32'nin desteklediği tüm flash bellek boyutlarını programlayabilir.
