STM32F103C8T6 Mini Geliştirme Kartı

STM32F103C8T6 Mini Geliştirme Kartı

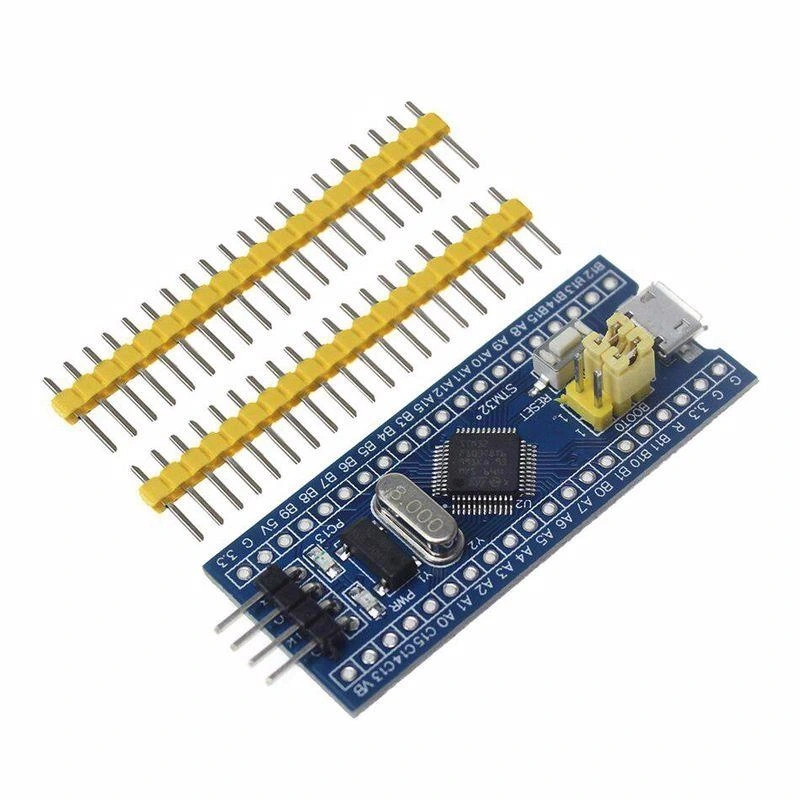

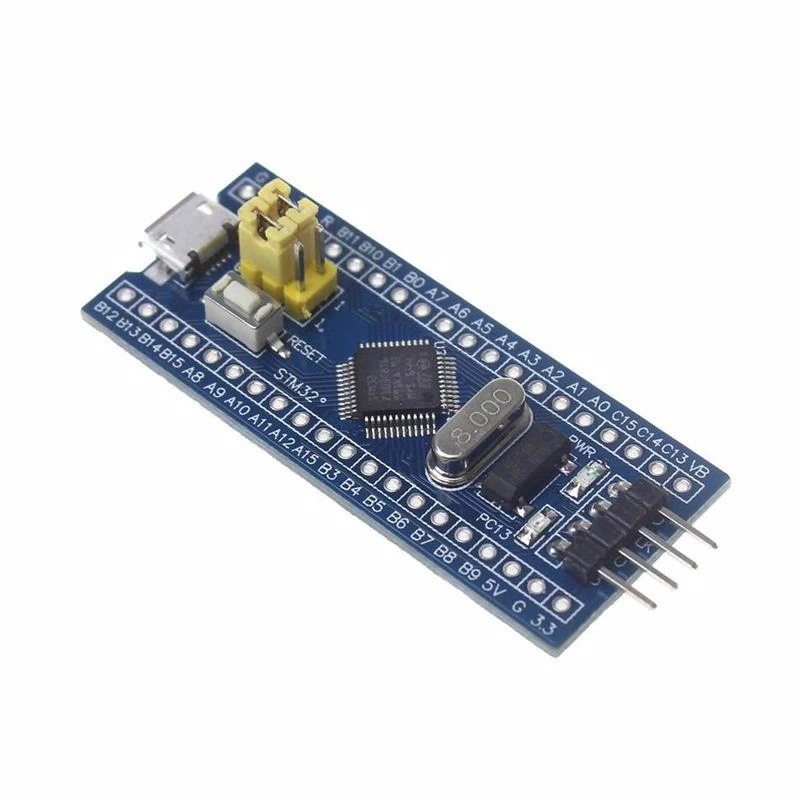

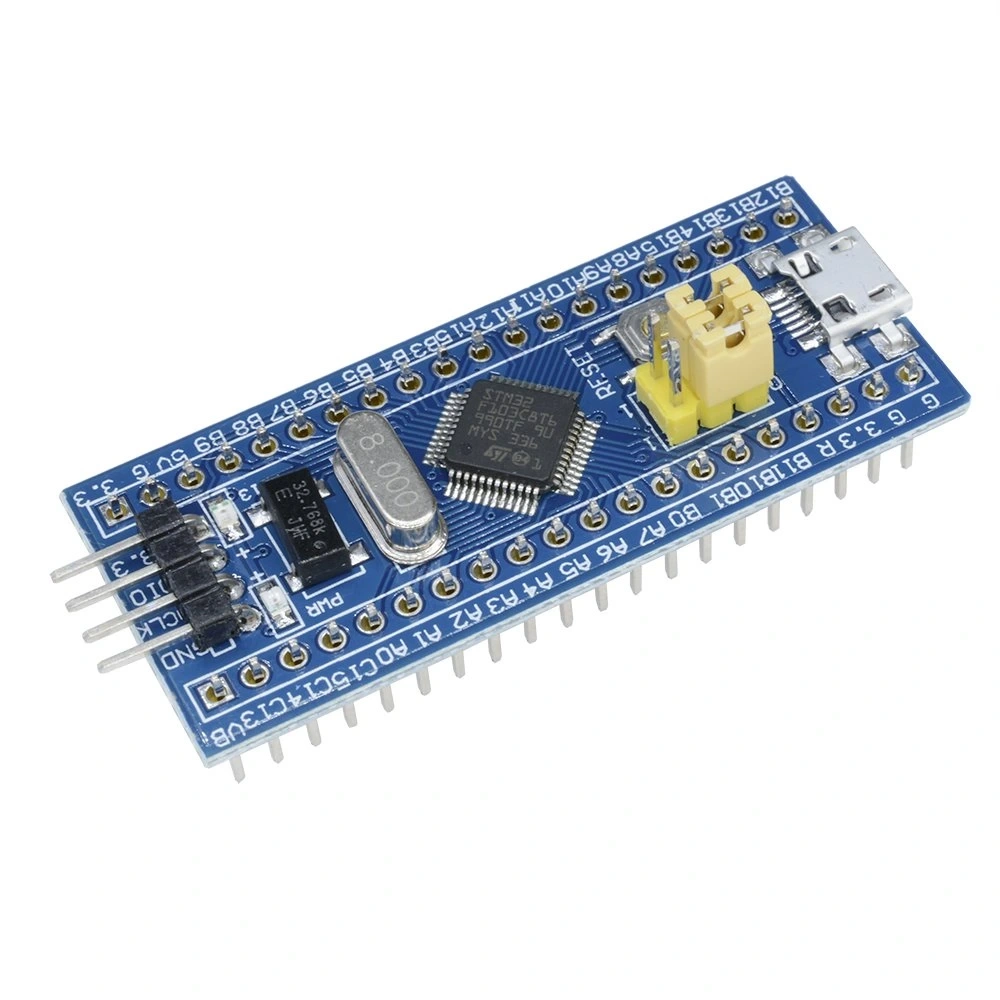

STM32F103C8T6 Mini Geliştirme Kartı, ARM Cortex-M3 çekirdekli STM32 mikrodenetleyici ile projelerinizde yüksek performans sağlayan kompakt bir geliştirme platformudur. 72MHz işlem hızı, zengin periferik özellikleri ve düşük güç tüketimi ile Arduino'ya göre daha ileri seviye projeler için mükemmel bir seçenektir.

Blue Pill olarak da bilinen bu kart, 64KB flash belleği, 20KB SRAM'i ve geniş giriş-çıkış pinleri ile kompleks uygulamaları destekler. USB, SPI, I2C, UART gibi çeşitli haberleşme arayüzleri sunan kart, kompakt boyutu sayesinde taşınabilir projelere kolayca entegre edilebilir.

STM32F103C8T6 Mini Geliştirme Kartı, Arduino platformundan daha fazla işlem gücü ve esneklik arayan geliştiriciler için ideal bir yükseltmedir. Programlayıcılar ve Geliştirme Kartları kategorisinde bulunan bu ürün, motor kontrolü, veri toplama, endüstriyel otomasyon ve kompleks IoT uygulamaları için uygundur.

Teknik Özellikler

STM32F103C8T6 Mini Geliştirme Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Mikrodenetleyici: STM32F103C8T6 ARM Cortex-M3
• İşlemci Hızı: 72 MHz
• Flash Bellek: 64KB
• SRAM: 20KB
• Çalışma Voltajı: 3.3V (5V toleranslı I/O)
• Dijital I/O Pinleri: 37 adet
• Analog Giriş Pinleri: 10 adet (12-bit ADC)
• PWM Pinleri: 15 adet
• Haberleşme Arayüzleri:
  • 3x USART
  • 2x SPI
  • 2x I2C
  • 1x USB
  • 1x CAN
• Zamanlayıcılar: 3x 16-bit Zamanlayıcı, 1x PWM Zamanlayıcı
• LED: 1 adet kullanıcı LED (PC13)
• Reset Butonu: Var
• Boot Seçimi: BOOT0 ve BOOT1 pinleri ile
• Boyutlar: 53mm x 23mm
• Ağırlık: Yaklaşık 7g
• Form Faktörü: Blue Pill

Bağlantı ve Kullanım

STM32F103C8T6 Mini Geliştirme Kartının çeşitli projeler için bağlantı ve kullanım yöntemleri.

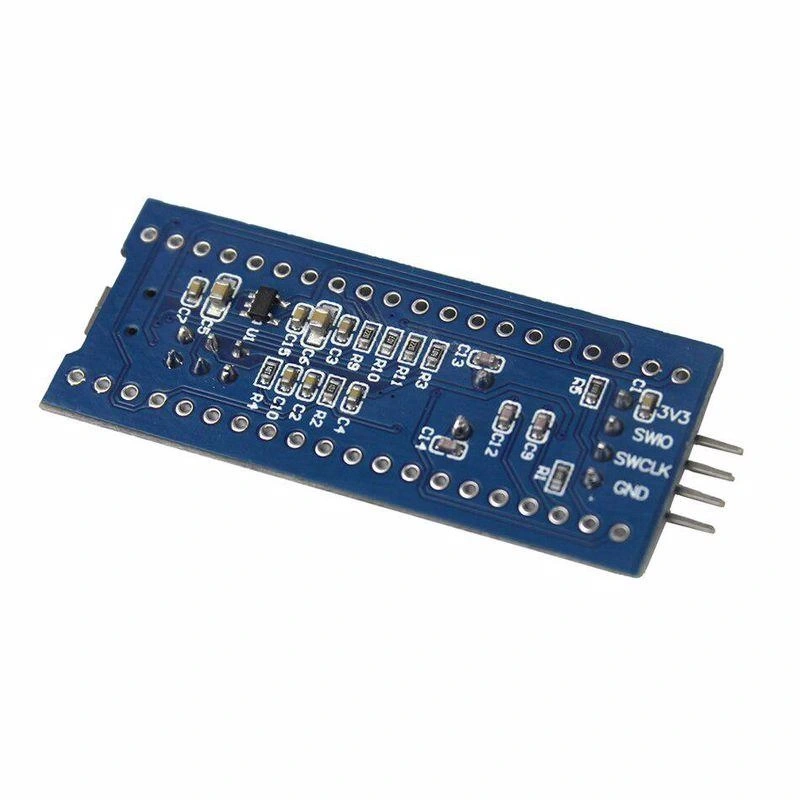

STM32F103C8T6 kartını programlamak için ST-Link V2, J-Link veya USB-TTL dönüştürücü kullanabilirsiniz. ST-Link ile programlama yapmak için SWDIO (PA13), SWCLK (PA14), 3.3V ve GND bağlantılarını yapmanız yeterlidir. Kart, STM32CubeIDE, Keil MDK, IAR Workbench veya Arduino IDE (STM32duino eklentisi ile) kullanılarak programlanabilir.

USB bağlantısı üzerinden programlama yapmak için, BOOT0 pinini HIGH konumuna getirerek kartı sistem belleği bootloader moduna almanız gerekir. Bu sayede USB CDC sınıfı üzerinden programlama yapabilirsiniz. Programlama tamamlandıktan sonra BOOT0 pinini LOW konumuna getirerek normal çalışma moduna dönülebilir.

Kartın 3.3V ile çalıştığını unutmayın. Her ne kadar I/O pinleri 5V toleranslı olsa da, çıkışlar 3.3V seviyesindedir. 5V gerektiren cihazlarla çalışırken, gerekirse seviye dönüştürücü kullanmanız tavsiye edilir. Kart üzerindeki 5V pini sadece USB bağlıyken veya harici 5V güç kaynağından besleme yapıldığında aktif olur.

Uygulama Alanları

STM32F103C8T6 Mini Geliştirme Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Endüstriyel Kontrol ve Otomasyon

• Motor kontrol sistemleri (DC, BLDC, Step Motor)
• PID kontrol uygulamaları
• Endüstriyel sensör arayüzleri
• CNC kontrol sistemleri
• Otomasyon sistemleri
• Robotik uygulamalar

Veri İşleme ve İletişim

• IoT (Nesnelerin İnterneti) cihazları
• Kablosuz sensör ağları
• Veri toplama ve kayıt sistemleri
• Protokol dönüştürücüler
• Gateway (ağ geçidi) uygulamaları
• Bluetooth/WiFi/RF haberleşme projeleri

Eğitim ve Geliştirme

• Gömülü sistem programlama eğitimi
• ARM Cortex-M mimarisi öğrenimi
• Gerçek zamanlı işletim sistemi (RTOS) uygulamaları
• Düşük güçlü uygulamalar
• Hızlı prototipleme
• Akademik projeler

Proje Örnekleri

STM32F103C8T6 Mini Geliştirme Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

CAN-Bus İletişimli Dağıtık Kontrol Sistemi

STM32F103C8T6 kartlarını kullanarak, CAN-Bus üzerinden haberleşen bir dağıtık kontrol sistemi oluşturabilirsiniz. Her kart farklı sensörleri okuyabilir, motorları kontrol edebilir ve verileri CAN-Bus üzerinden diğer kartlarla paylaşabilir. Bu sistem, endüstriyel otomasyon veya otomotiv projelerinde kullanılabilir.

USB Veri Toplama ve Analiz Sistemi

STM32F103C8T6 kartını kullanarak birden fazla sensörden veri toplayabilen ve USB üzerinden bilgisayara aktarabilen bir sistem geliştirebilirsiniz. 12-bit ADC'ler ve yüksek örnekleme hızı sayesinde hassas ölçümler yapabilir, USB CDC sınıfı ile bilgisayara veri gönderebilirsiniz. Uygulamalar arasında bilimsel veri toplama, proses izleme veya test sistemleri yer alabilir.

RTOS Tabanlı Çok Görevli Kontrol Sistemi

FreeRTOS gibi bir gerçek zamanlı işletim sistemi kullanarak, aynı anda birden fazla görevi yönetebilen bir sistem geliştirebilirsiniz. Örneğin, bir görev sensör verilerini okurken, diğeri motor kontrolü yapabilir, başka bir görev ise haberleşme protokolünü yönetebilir. Bu sayede karmaşık sistemleri daha modüler ve verimli bir şekilde kontrol edebilirsiniz.

Sorun Giderme ve İpuçları

STM32F103C8T6 Mini Geliştirme Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunu: ST-Link bağlantılarını kontrol edin. SWDIO (PA13) ve SWCLK (PA14) pinlerinin doğru bağlandığından emin olun. Sürücülerin güncel olduğunu kontrol edin.
• USB Tanınmama Sorunu: Bootloader modunda olduğunuzdan emin olun (BOOT0 = 1). USB kablosunun veri transferi desteklediğinden emin olun. Windows'ta sürücü yüklü olmalıdır.
• Kristal Sorunu: Bazı kartlarda kristal bağlantıları zayıf olabilir. Harici 8MHz kristal eklemeyi veya dahili RC osilatörü kullanmayı deneyin.
• Kart Reset Sorunu: Güç kaynağının kararlı olduğundan emin olun. Gürültülü güç kaynakları kartın reset atmasına neden olabilir. Besleme hattına 100nF seramik kapasitör ekleyin.

Performans İpuçları

• ARM Cortex-M3'ün DMA özelliğini kullanarak CPU yükünü azaltın
• İşlem yoğun uygulamalarda sistem saatini optimize edin
• Gerçek zamanlı uygulamalarda kesme önceliklerini doğru yapılandırın
• STM32CubeMX ile peripheral konfigürasyonunu otomatikleştirin
• Pil ile çalışan uygulamalarda düşük güç modlarını etkin kullanın
• Hardware abstraction layer (HAL) kütüphanelerini kullanarak geliştirme sürecini hızlandırın
