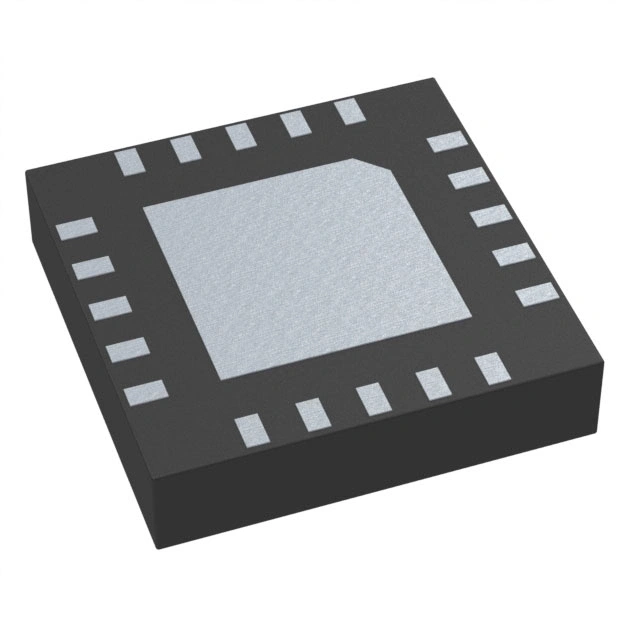

Analog Devices ADRF5020BCCZN-R7 9kHz–30GHz SPDT RF Anahtar – Silicon Switch
Analog Devices ADRF5020BCCZN-R7, geniş bant RF ve mikrodalga uygulamaları için geliştirilen yüksek performanslı SPDT (Single Pole Double Throw) RF anahtar entegresidir. 9kHz ile 30GHz arasındaki ultra geniş çalışma frekans aralığı sayesinde haberleşme sistemleri, test ve ölçüm cihazları, savunma elektroniği, radar uygulamaları ve RF sinyal yönlendirme sistemlerinde üstün performans sunar. Silicon tabanlı anahtarlama mimarisi; düşük ekleme kaybı, yüksek izolasyon ve hızlı anahtarlama özellikleri ile sinyal bütünlüğünü koruyarak profesyonel RF tasarımlarına uyumluluk sağlar. Kompakt LGA paket yapısı sayesinde yüksek yoğunluklu PCB tasarımlarında kolay entegrasyon imkanı sunar.
Teknik Özellikleri
- Model: ADRF5020BCCZN-R7
- Marka: Analog Devices
- Ürün Tipi: RF Anahtar (RF Switch)
- Anahtar Yapısı: SPDT (Single Pole Double Throw)
- Frekans Aralığı: 9kHz – 30GHz
- Teknoloji: Silicon RF Switch
- Ekleme Kaybı (Insertion Loss): 1.5dB (tipik)
- İzolasyon: 45dB (tipik)
- P1dB Güç Seviyesi: 33dBm (tipik)
- IIP3: 60dBm (tipik)
- Besleme Gerilimi: 3.15V – 3.45V
- Kontrol Arayüzü: CMOS / TTL Uyumlu
- Anahtarlama Süresi: 450ns (tipik)
- Paket Tipi: 12-LGA (2 × 2 mm)
- Montaj Tipi: SMD
- Çalışma Sıcaklığı: -40°C ~ +105°C
Anahtar Avantajlar
- 9kHz–30GHz ultra geniş frekans desteği sayesinde tek bir bileşen ile çok geniş RF bantlarında çalışma imkanı sunar. Bu da sistem tasarımını sadeleştirir. Çoklu uygulama senaryolarını destekler. Profesyonel RF altyapıları için yüksek esneklik sağlar.
- Düşük ekleme kaybı sayesinde RF sinyal seviyelerinin korunmasına yardımcı olur. Bu da iletim verimliliğini artırır. Sinyal kalitesini destekler. Hassas RF uygulamalarında performans avantajı oluşturur.
- Yüksek izolasyon değeri sayesinde kullanılmayan RF yollarındaki sinyal sızıntısını azaltır. Bu da kanal ayrımını iyileştirir. Sistem doğruluğunu artırır. Yüksek frekanslı haberleşme sistemlerine uygunluk sağlar.
- Kompakt 2×2 mm LGA paketi sayesinde alan kısıtlı tasarımlarda kolay entegrasyon sağlar. Bu da PCB yerleşimini optimize eder. Modern RF cihazlarının geliştirilmesini kolaylaştırır. Yoğun devre mimarilerine uyumluluk sunar.
Uygulama Alanları
- RF test ve ölçüm cihazlarında kullanılır. Farklı sinyal yollarının hızlı şekilde yönetilmesini sağlar. Bu da ölçüm doğruluğunu artırır. Laboratuvar sistemlerini destekler.
- 5G ve geniş bant haberleşme sistemlerinde kullanılır. RF sinyallerinin yönlendirilmesine yardımcı olur. Bu da sistem verimliliğini artırır. Modern iletişim altyapılarına uygundur.
- Radar ve savunma elektroniğinde kullanılır. Yüksek frekanslı sinyal anahtarlama ihtiyaçlarını karşılar. Bu da operasyon güvenilirliğini destekler. Profesyonel RF sistemlerine uygundur.
- Uydu haberleşme ve mikrodalga uygulamalarında kullanılır. Düşük kayıplı sinyal yönetimi sağlar. Bu da bağlantı kalitesini iyileştirir. Uzun süreli sistem performansı sunar.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur.
Paket İçeriği
1 Adet Analog Devices ADRF5020BCCZN-R7 SPDT RF Anahtar Entegresi
