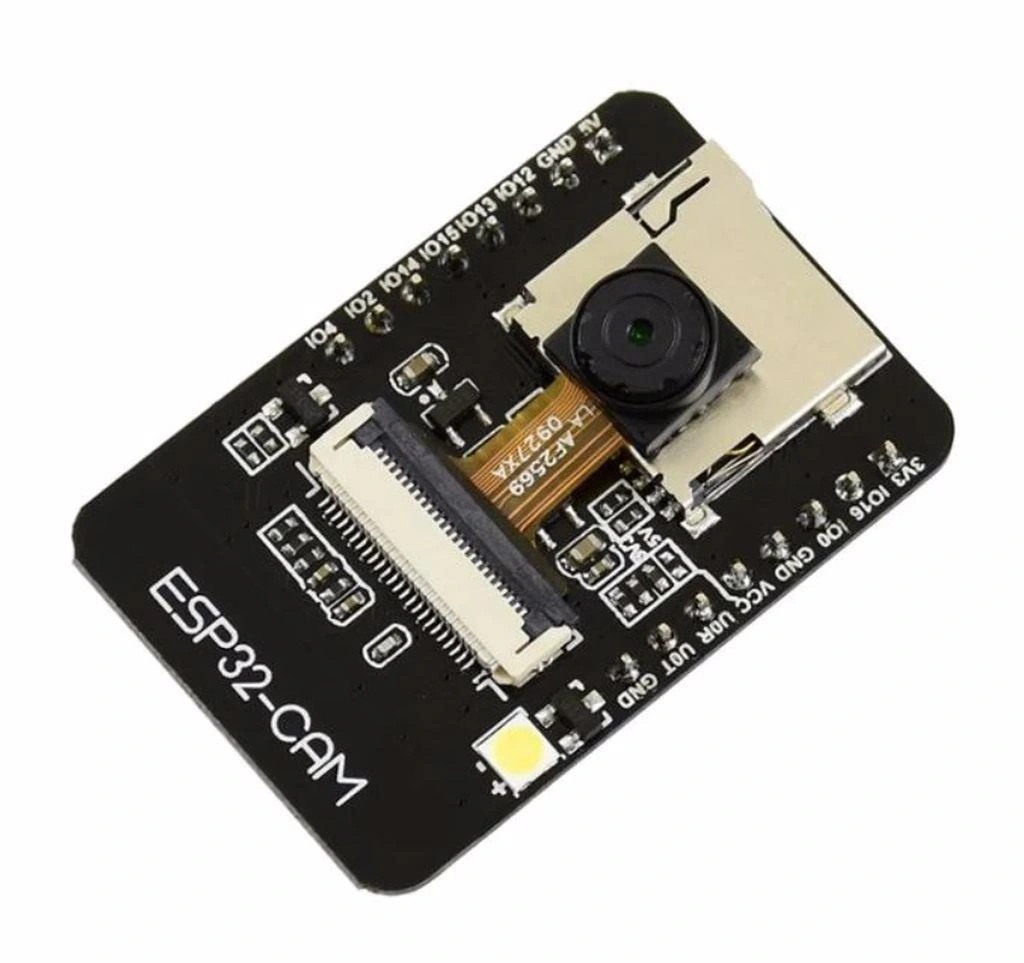

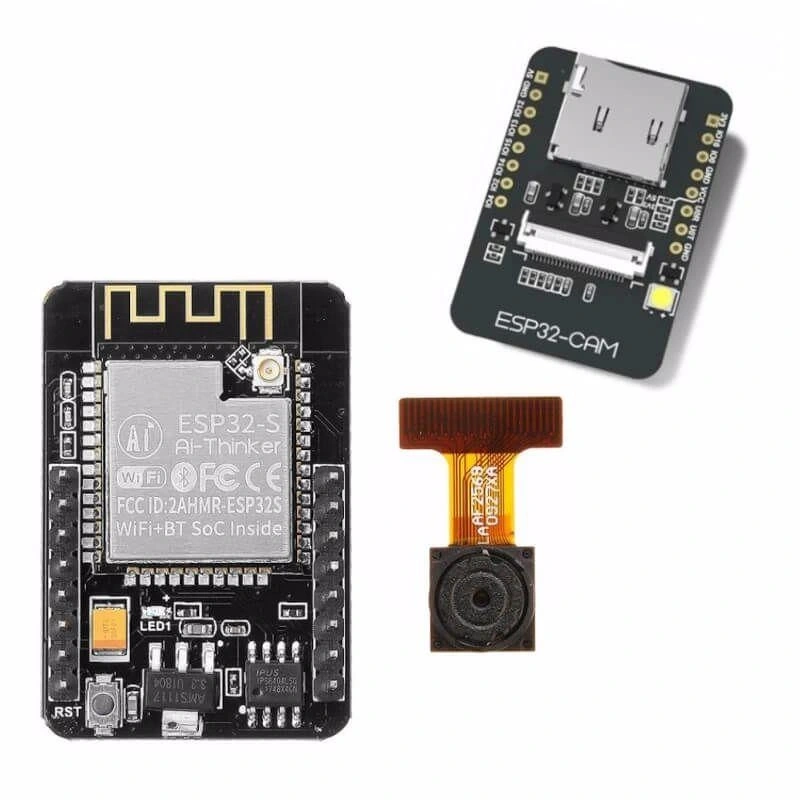

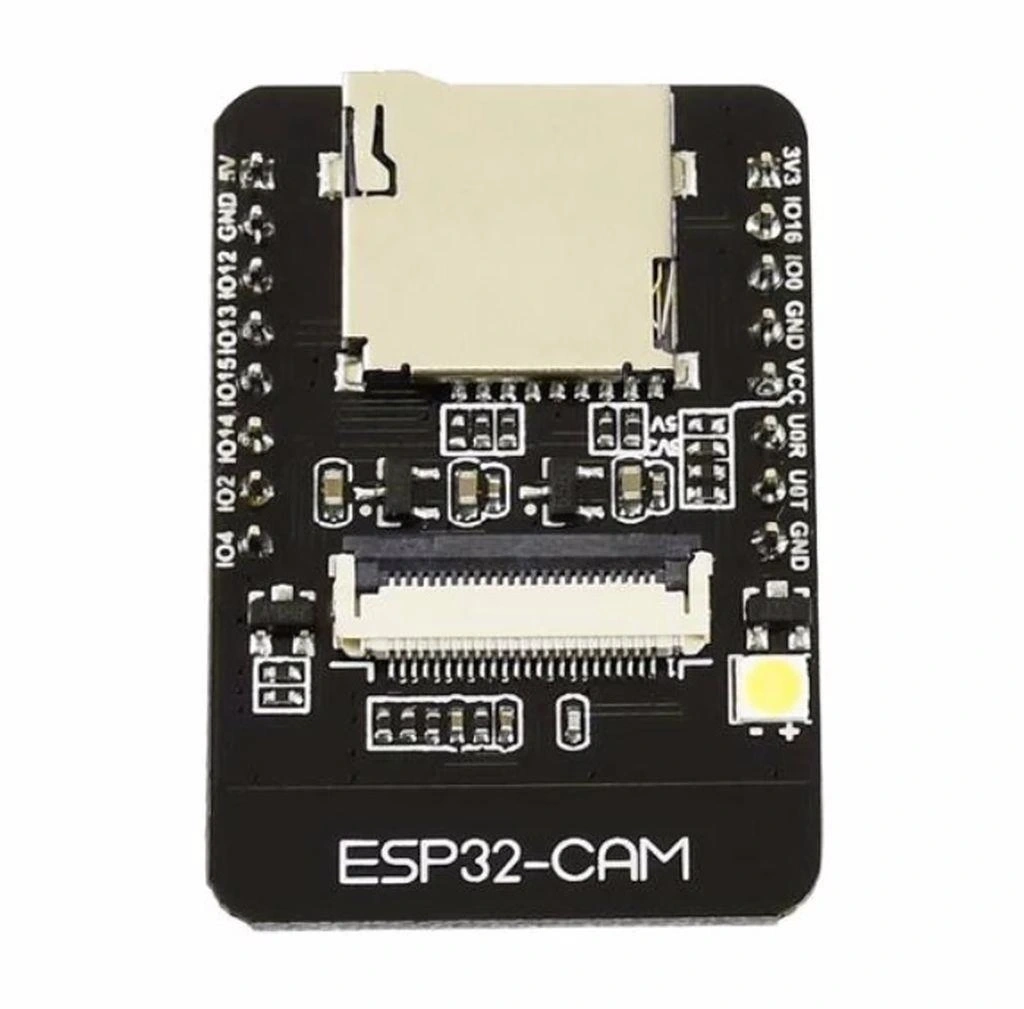

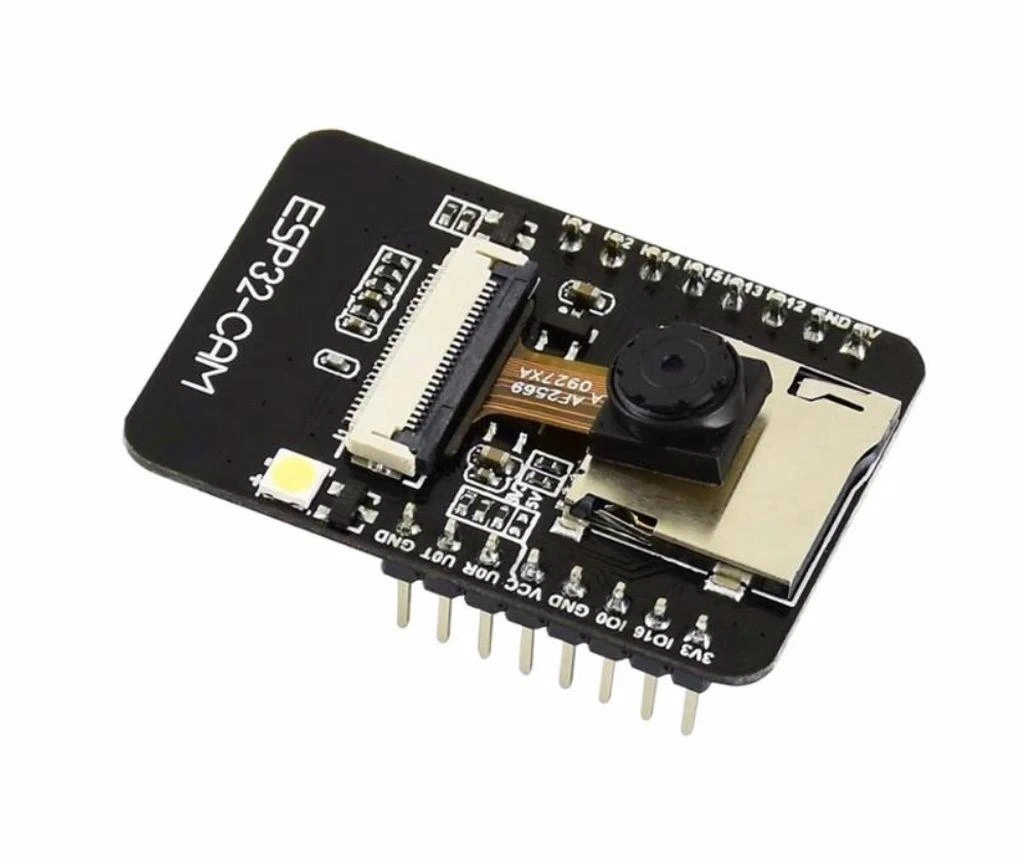

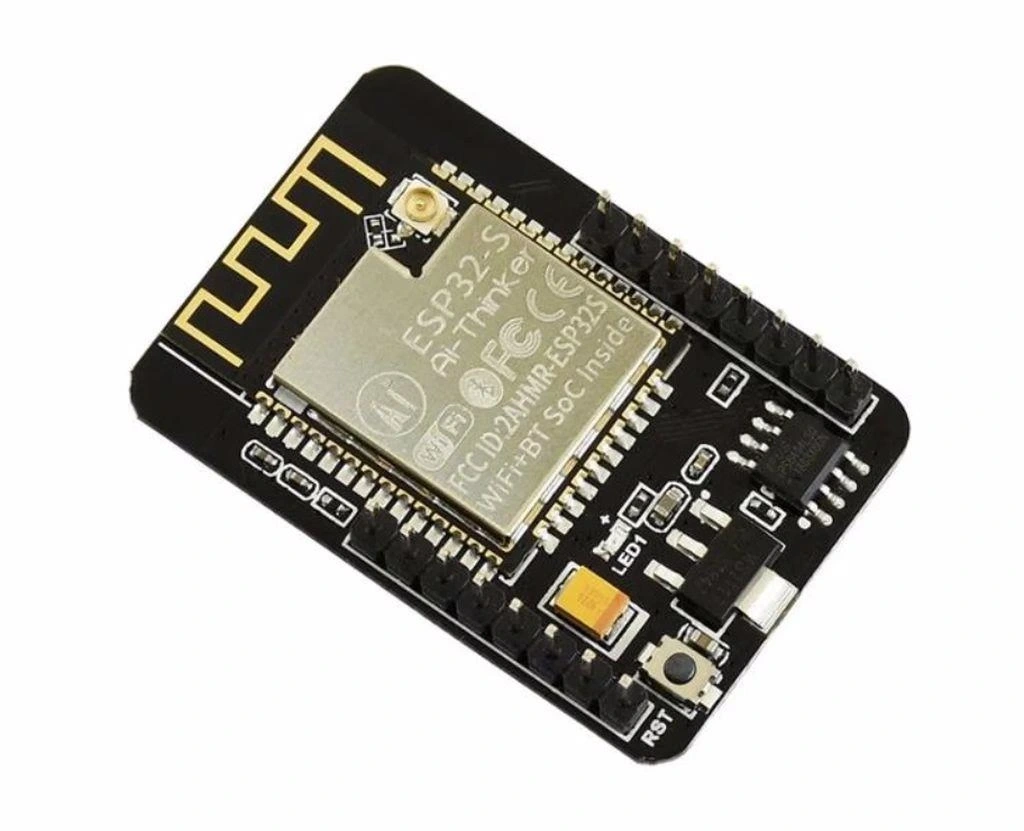

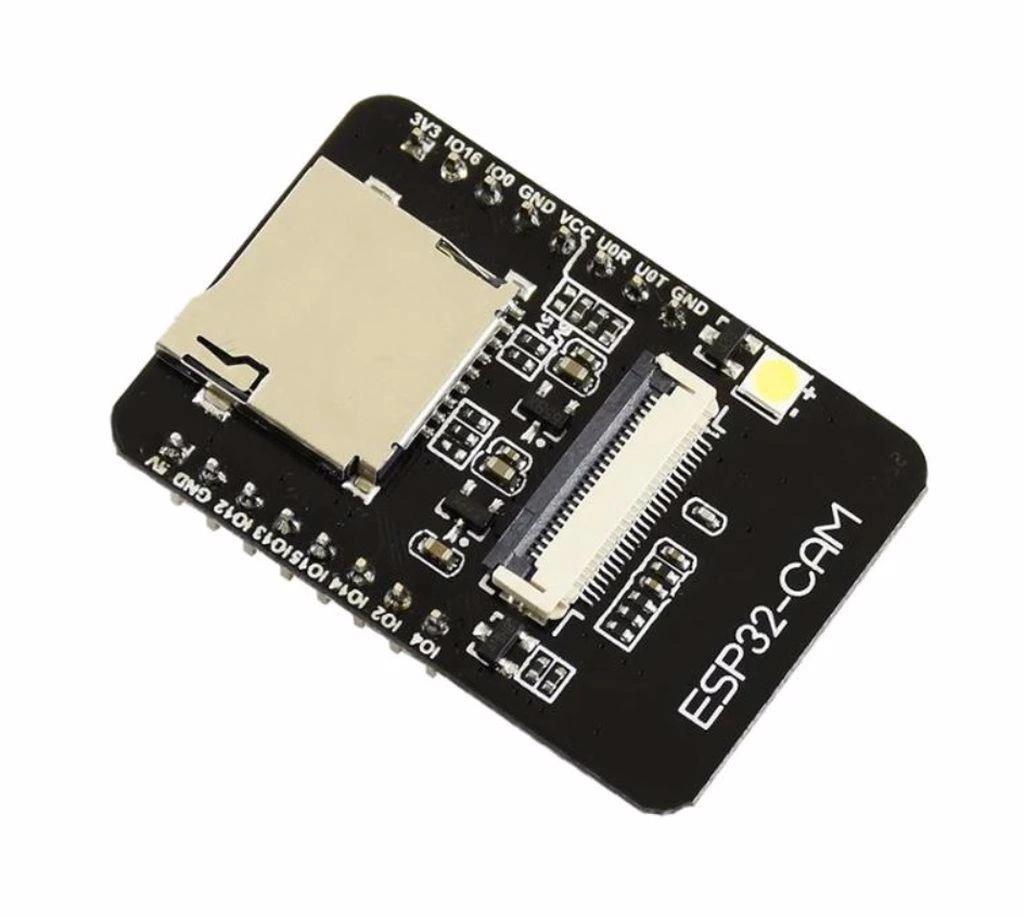

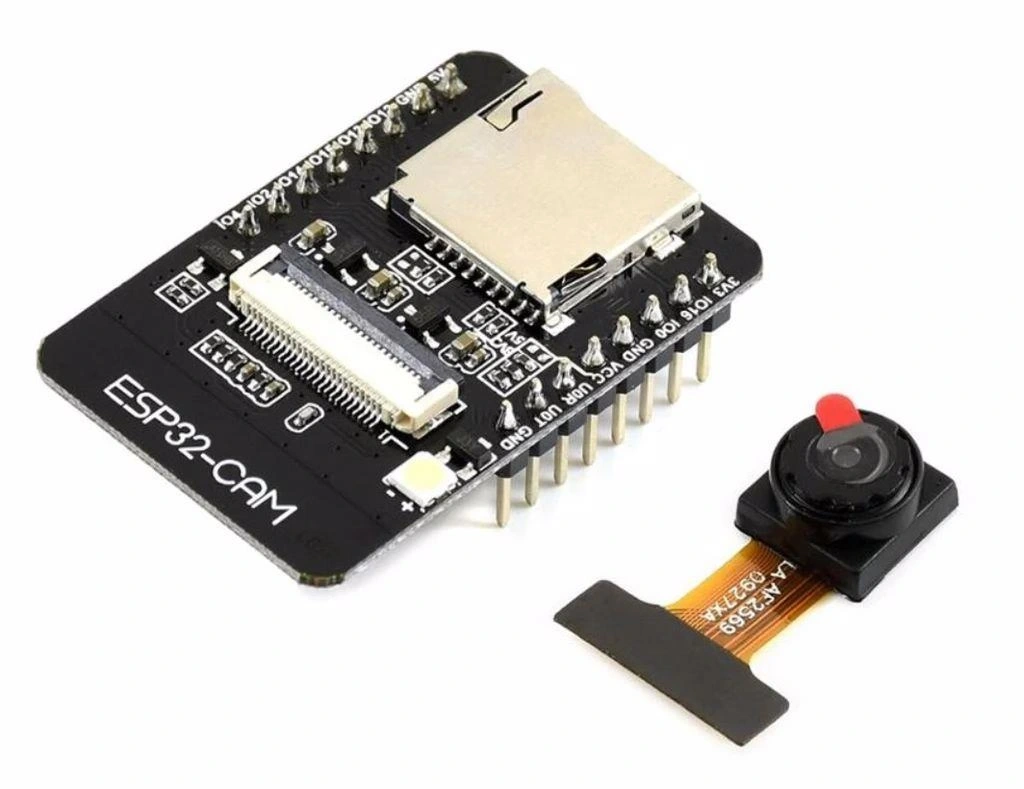

ESP32-CAM WiFi Bluetooth Geliştirme Kartı + OV2640 Kamera Modül

ESP32-CAM WiFi Bluetooth Geliştirme Kartı OV2640 Kamera Modül

ESP32-CAM, güçlü ESP32-S çipi, entegre OV2640 kamera ve microSD kart desteğiyle kompakt boyutta çoklu kablosuz bağlantı ve görüntü işleme yetenekleri sunan çok yönlü bir geliştirme modülüdür. Dahili WiFi ve Bluetooth bağlantıları sayesinde, uzaktan izleme, görüntü aktarımı ve IoT projeleri için ideal bir çözümdür.

2 megapiksel çözünürlüğe sahip OV2640 kamera sensörü, farklı çözünürlük seçenekleri ile fotoğraf çekme ve video akışı sağlayabilir. Düşük maliyeti, geniş özellik seti ve esnek programlama imkanı sayesinde hem amatör hem de profesyonel projelerde tercih edilen bu modül, minimum ekstra bileşen gerektiren entegre yapısıyla kullanım kolaylığı sunar.

Güvenlik kameraları, hareket algılama sistemleri, QR kod okuyucular, nesne tanıma ve yapay zeka uygulamaları için mükemmel altyapı sağlayan ESP32-CAM, Arduino IDE dahil çeşitli geliştirme ortamlarında kolayca programlanabilir ve internet tabanlı projeler için kompakt bir çözüm sunar.

---

Teknik Özellikler

Bu bölümde ESP32-CAM WiFi Bluetooth Geliştirme Kartının detaylı teknik özellikleri listelenmektedir.

• İşlemci: ESP32-S Dual-Core Tensilica LX6 mikrodenetleyici, 32-bit, 240MHz
• Bellek: 520KB SRAM
• Depolama: 4MB Flash bellek
• WiFi: 2.4GHz, 802.11 b/g/n
• Bluetooth: Bluetooth 4.2 BR/EDR ve BLE (Bluetooth Low Energy)
• Kamera: OV2640 sensör, 2 megapiksel (1600x1200)
• Kamera Çözünürlük Seçenekleri: UXGA(1600x1200), SXGA(1280x1024), SVGA(800x600), CIF(400x296), QVGA(320x240), HQVGA(240x176)
• Lens: Sabit odaklı, yaklaşık 60° görüş açısı
• MicroSD Yuvası: Desteklenen bellek kartı boyutu 32GB'a kadar
• GPIO Pinleri: 9 dijital GPIO pin (bazıları çoklu fonksiyonlu)
• LED Flaş: Güçlü entegre beyaz LED
• Harici Anten: IPEX konnektör ile harici anten bağlantı seçeneği
• Seri Port: UART pinleri mevcut
• Çalışma Voltajı: 5V DC
• Çalışma Akımı: Ortalama 180mA (flaş aktifken daha yüksek)
• Çalışma Sıcaklığı: -20°C ile +85°C arası
• Boyutlar: 27.5mm x 40.5mm x 4.5mm
• Pin Aralığı: 2.54mm standart pin aralığı
• Programlama: Arduino IDE, ESP-IDF, MicroPython ile programlanabilir
• Gerilim Regülatörü: Dahili 5V-3.3V LDO regülatör
• Uyku Modları: Light sleep, deep sleep, hibernasyon modları desteklenir
• AI Thinker Üretimi: Yüksek kaliteli PCB ve komponentler
• Reset Butonu: Modül üzerinde reset butonu
• Ek Özellikler: Gömülü TCP/IP yığını, Hall sensörü, sıcaklık sensörü

---

Kullanım Avantajları

ESP32-CAM Geliştirme Kartının sağladığı temel avantajlar aşağıda listelenmiştir.

• Entegre Çözüm: Tek modülde WiFi, Bluetooth, kamera ve microSD kart desteği.
• Kompakt Boyut: Küçük cihazlar ve taşınabilir projeler için ideal 27.5mm x 40.5mm ebat.
• Düşük Maliyet: Çok sayıda özellik içeren ekonomik bir geliştirme platformu.
• Kablosuz Bağlantı: Hem WiFi hem de Bluetooth ile esnek kablosuz iletişim.
• Yüksek İşlemci Gücü: 240MHz çift çekirdekli işlemci ile hızlı işlem kapasitesi.
• Çoklu Çözünürlük: Farklı uygulamalar için ayarlanabilir kamera çözünürlüğü.
• Veri Depolama: MicroSD kart desteği ile genişletilebilir depolama kapasitesi.
• LED Aydınlatma: Düşük ışık koşullarında görüntüleme için dahili güçlü LED flaş.
• Esnek Programlama: Arduino IDE, ESP-IDF veya MicroPython ile kolay programlama.
• Enerji Verimliliği: Çeşitli uyku modları ile düşük güç tüketimi imkanı.

---

İdeal Kullanım Alanları

Bu WiFi kamera modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Güvenlik Kameraları: Ev ve iş yeri güvenlik sistemleri, kablosuz gözetim kameraları
• IoT Cihazları: İnternet bağlantılı akıllı cihazlar, uzaktan izleme sistemleri
• Hareket Algılayan Sistemler: Otomatik kayıt yapan hareket sensörlü kameralar
• Görüntü İşleme Projeleri: Yüz tanıma, nesne algılama, QR kod ve barkod okuma
• Uzaktan İzleme: Bebek monitörleri, evcil hayvan izleme sistemleri
• Robot Görüşü: Otonom robotlar, drone'lar ve akıllı araçlar için görüntü işleme
• Kapı Zili Kameraları: Akıllı evler için WiFi tabanlı kapı zili sistemleri
• İnsan Sayma Sistemleri: Mağazalar ve kamusal alanlarda ziyaretçi istatistikleri
• Zaman Atlamalı Fotoğrafçılık: Uzun süreli otomatik fotoğraf çekimi projeleri
• Çevresel İzleme: Tarım, sera sistemleri, doğal yaşam izleme

---

Kamera Özellikleri ve Görüntü Yetenekleri

ESP32-CAM modülündeki OV2640 kamera sensörünün kapasitesi ve görüntü işleme özellikleri.

---

WiFi ve Bluetooth Bağlantı Özellikleri

ESP32-CAM modülünün kablosuz iletişim kapasitesi ve bağlantı yetenekleri.

Bluetooth modüller ve WiFi yetenekleri ESP32 çipinin temel özelliklerindendir ve ESP32-CAM bu özelliklerin tümüne sahiptir.

WiFi Özellikleri ve Protokoller:

ESP32-CAM'in WiFi yetenekleri ve bağlantı seçenekleri:

• WiFi Standardı: 802.11 b/g/n (2.4GHz)
• Çalışma Modları: Access Point (AP), Station (STA) veya hem AP hem STA modlarında eş zamanlı çalışabilme
• Güvenlik Protokolleri: WPA/WPA2/WPA2-Enterprise/WPS
• Ağ Protokolleri: IPv4, IPv6, SSL, TCP/IP, HTTP, MQTT
• Veri Hızı: 150 Mbps maksimum teorik hız

WiFi özellikleri, görüntüleri gerçek zamanlı olarak aktarabilme ve uzaktan kontrol imkanı sağlar.

Bluetooth Yetenekleri:

ESP32-CAM'in Bluetooth bağlantı özellikleri:

• Bluetooth Versiyonu: Bluetooth v4.2 BR/EDR ve BLE (Bluetooth Low Energy)
• İletişim Mesafesi: Açık alanda yaklaşık 30 metreye kadar
• Veri Aktarım Hızı: Bluetooth Classic ile 2-3 Mbps, BLE ile 1 Mbps
• Profiller: SPP (Serial Port Profile), HID, GATT ve diğer desteklenen Bluetooth profilleri
• Çoklu Bağlantı: BLE modunda çoklu cihaz bağlantısı

Bluetooth özelliği, düşük güç tüketimi ile yakın mesafe kontrolü ve veri aktarımı için idealdir.

Kablosuz Ağ Uygulama Senaryoları:

ESP32-CAM ile gerçekleştirilebilecek kablosuz ağ uygulamaları:

• Web Tabanlı Kamera İzleme: HTTP sunucu ile tarayıcı üzerinden canlı görüntü izleme
• MQTT Entegrasyonu: IoT platformları ile entegre edilmiş görüntü ve video akışı
• E-posta Bildirimleri: Hareket algılandığında otomatik e-posta gönderimi
• FTP Yüklemeleri: Çekilen fotoğrafların FTP sunucusuna otomatik yüklenmesi
• Cep Telefonu Uygulamaları: Özel mobil uygulamalar ile uzaktan izleme ve kontrol

Çeşitli kablosuz protokoller, ESP32-CAM'i IoT ekosisteminde çok yönlü bir cihaz haline getirir.

---

Programlama ve Geliştirme

ESP32-CAM modülünün programlama yöntemleri, geliştirme ortamları ve uygulama geliştirme süreci.

ESP32-CAM, çeşitli geliştirme ortamları ile programlanabilir ve farklı zorluk seviyelerinde uygulamalar geliştirilebilir.

Geliştirme Ortamları:

ESP32-CAM için kullanılabilecek temel programlama platformları:

• Arduino IDE: En yaygın ve başlangıç için en kolay platform
• ESP-IDF (Espressif IoT Development Framework): Daha gelişmiş ve özelleştirilebilir C/C++ framework
• MicroPython: Python tabanlı, hızlı prototipleme için uygun ortam
• PlatformIO: VS Code entegreli, profesyonel geliştirme için ideal ortam
• JavaScript (Mongoose OS): Web geliştiricileri için JavaScript tabanlı geliştirme

Bu ortamlar, farklı programlama becerilerine ve proje ihtiyaçlarına göre seçilebilir.

Programlama için Gerekli Donanım:

ESP32-CAM'i programlamak için ihtiyaç duyulan ek donanımlar:

• FTDI Programlayıcı: USB-TTL dönüştürücü (FT232RL, CH340G vb.)
• Bağlantı Kabloları: Dişi-erkek jumper kablolar
• Breadboard: Kolay bağlantı için breadboard veya adaptör kartı
• IO0 Pin Kontrolü: Programlama moduna geçiş için IO0 pinini GND'ye bağlama imkanı
• Güç Kaynağı: 5V DC güç kaynağı (USB veya harici adaptör)

ESP32-CAM'in programlama pinleri dışarıda olduğundan, FTDI gibi bir programlayıcı kullanılmalıdır.

Başlangıç Seviyesi Proje Örneği:

Arduino IDE ile basit bir web sunucu kamera uygulaması geliştirme adımları:

• Arduino IDE Kurulumu: ESP32 kartlarını Arduino IDE'ye ekleme
• Kütüphane Ekleme: ESP32 kamera kütüphanelerini yükleme
• Bağlantı Yapma: FTDI ile programlama bağlantılarını yapma
• Temel Web Sunucu Örneği: Kamera görüntüsünü web sayfasında gösteren kod
• Test ve Optimizasyon: Çözünürlük ve bağlantı parametrelerini ayarlama

Bu temel başlangıç projesi, ESP32-CAM'in temel işlevlerini anlamak için idealdir.

---

MicroSD Kart Kullanımı ve Veri Depolama

ESP32-CAM modülünün microSD kart desteği ve veri depolama yetenekleri.

ESP32-CAM'in dahili microSD kart yuvası, görüntüleri depolama, kayıt ve dosya yönetimi için önemli avantajlar sunar.

MicroSD Kart Özellikleri:

Kart seçimi ve kullanım özellikleri:

• Desteklenen Kapasite: 32GB'a kadar microSD kartlar (FAT32 formatında)
• Hız Sınıfı Önerisi: Class 10 veya UHS-I kartlar önerilir
• Dosya Sistemi: FAT16 veya FAT32
• Sıcak Takılabilirlik: Donanımsal olarak desteklense de, yazılımda implementasyon gerekir
• Kart Yuva Konumu: Modülün arka yüzünde, push-pull tipi kart yuvası

Doğru microSD kart seçimi, veri yazma hızı ve sistem performansı için önemlidir.

Veri Depolama Uygulamaları:

MicroSD kart ile yapılabilecek veri depolama işlemleri:

• Fotoğraf Kaydetme: Çekilen yüksek çözünürlüklü fotoğrafları JPEG formatında depolama
• Video Kaydı: AVI formatında veya sıralı JPEG'ler halinde video kaydı
• Zaman Damgalı Görüntüler: Tarih ve saat bilgisi ile sistematik görüntü arşivi
• Hareket Algılama Kaydı: Sadece hareket algılandığında otomatik görüntü kaydetme
• Konfigürasyon Dosyaları: Wifi şifreleri, kamera ayarları gibi yapılandırmaları saklama

Bu özellikler, internet bağlantısı olmayan ortamlarda bile veri toplama imkanı sağlar.

SD Kart Programlama:

MicroSD kart işlemleri için ESP32-CAM programlama yaklaşımları:

• SD Kart Kütüphanesi: Arduino IDE'deki SD.h veya ESP-IDF'teki ESP_SD kütüphaneleri
• Dosya İşlemleri: Dosya oluşturma, silme, okuma ve yazma fonksiyonları
• Dizin Yönetimi: Klasör oluşturma ve dizin listeleme işlemleri
• Bellek Yönetimi: Kart doluluk kontrolü ve eski dosyaları otomatik silme mantığı
• Hata Yönetimi: Kart takılı olmama veya yazma hatası durumlarını ele alma

Doğru SD kart yönetimi, kameraya dayalı uzun süreli projelerde kritik öneme sahiptir.

---

Güç Yönetimi ve Enerji Verimliliği

ESP32-CAM modülünün güç tüketimi, besleme gereksinimleri ve enerji tasarrufu stratejileri.

Kamera modülünün verimli güç yönetimi, özellikle pil ile çalışan projelerde başarı için kritik öneme sahiptir.

Güç Gereksinimleri:

ESP32-CAM'in güç karakteristikleri:

• Çalışma Voltajı: 5V DC (3.3V değil!)
• Normal Çalışma Akımı: 180mA - 250mA arası
• WiFi İletim Sırasında: 250mA - 300mA arası
• LED Flaş Aktifken: Ek 120mA - 150mA
• Deep Sleep Modunda: 6mA - 10mA arası

ESP32-CAM, 3.3V değil 5V güç gerektirir; modül üzerindeki regülatör 3.3V'a düşürür.

Güç Kaynağı Seçenekleri:

Modülü beslemek için kullanılabilecek yöntemler:

• USB Kaynağı: FTDI veya USB adaptör üzerinden 5V besleme
• Harici Adaptör: 5V DC adaptör ile doğrudan besleme
• Pil Paketi: 18650 piller veya LiPo piller ile mobil kullanım
• Güneş Paneli: LiPo şarj devresi ve güneş paneli ile dış mekan uygulamaları
• Powerbank: Taşınabilir güç kaynakları ile geçici kurulumlar

Güç kaynağının en az 500mA verebilmesi, kararlı çalışma için önemlidir.

Enerji Tasarrufu Teknikleri:

Pil ömrünü uzatmak için uygulanabilecek stratejiler:

• Uyku Modları: Deep sleep ve light sleep modlarını kullanma
• Hareket Tetiklemeli Çalışma: PIR sensörü ile sadece hareket olduğunda aktifleştirme
• Periyodik Uyanma: Zamanlayıcı ile belirli aralıklarla uyanıp işlem yapma
• WiFi Optimizasyonu: Sürekli değil, ihtiyaç olduğunda WiFi bağlantısı kurma
• Düşük Çözünürlük: Gereksiz yüksek çözünürlük kullanmaktan kaçınma

Bu tekniklerle pil ömrü günlerden haftalara kadar uzatılabilir.

---

Ek Donanım ve Genişletme

ESP32-CAM modülünün genişletme imkanları, bağlanabilecek ek sensörler ve donanım entegrasyonu.

ESP32-CAM'in kompakt yapısına rağmen, kullanılabilir GPIO pinleri sayesinde çeşitli ek sensörler ve bileşenlerle genişletilebilir.

Kullanılabilir GPIO Pinleri:

Modül üzerindeki kullanılabilir pinler ve işlevleri:

• GPIO0: Programlama modu (Boot) için LOW seviye gerektirir
• GPIO1 ve GPIO3: UART iletişim pinleri (TX ve RX)
• GPIO12: Mevcut, ancak microSD kart besleme kontrolü için de kullanılır
• GPIO13, GPIO14, GPIO15: SPI haberleşme pinleri, aynı zamanda GPIO olarak kullanılabilir
• GPIO16: PSRAM kontrol pini olarak ayrılmıştır, dikkatli kullanılmalıdır

Bazı pinler çoklu işleve sahiptir ve aynı anda hem SD kart hem de diğer amaçlar için kullanılamayabilir.

Bağlanabilecek Sensörler ve Cihazlar:

ESP32-CAM ile entegre edilebilecek bazı sensörler ve cihazlar:

• PIR Hareket Sensörü: Hareket algılama ile tetiklenme özelliği
• DHT11/DHT22: Sıcaklık ve nem ölçümü
• Ultrasonik Sensör: Mesafe ölçümü ve yaklaşım tespiti
• Röle Kartları: Yüksek güçlü cihaz kontrolü
• Işık Sensörleri: Ortam ışığına göre LED flaş kontrolü

Bu sensörler, kamera modülüne akıllı özellikler eklemek için kullanılabilir.

Genişletme Kartları ve Adaptörler:

ESP32-CAM modülünü daha kolay kullanmak için yardımcı kartlar:

• ESP32-CAM MB: FTDI programlayıcı içeren geliştirme kartı
• Breadboard Adaptörü: Kolay prototipleme için pin çıkışı sağlayan adaptör
• Batarya Kartı: LiPo batarya ve şarj devresi içeren ek kart
• Sensör Shield: Çoklu sensör bağlamayı kolaylaştıran genişletme kartı
• Servo Motor Kontrol Kartı: Pan-tilt mekanizmaları için servo kontrol arayüzü

Bu yardımcı kartlar, ESP32-CAM'in yeteneklerini genişletir ve kullanım kolaylığı sağlar.

---

Uygulama Geliştirme Senaryoları

ESP32-CAM ile gerçekleştirilebilecek pratik projeler ve uygulama senaryoları.

ESP32-CAM'in çok yönlü yetenekleri, çeşitli zorluk seviyelerinde birçok proje fikri sunar.

Başlangıç Seviyesi Projeler:

Programlama yolculuğuna yeni başlayanlar için projeler:

• Web Kamera Sunucusu: Tarayıcı üzerinden canlı kamera görüntüsü izleme
• Zaman Atlamalı Fotoğraf Çekimi: Belirli aralıklarla fotoğraf çeken sistem
• LED Flaş Kontrollü Fotoğraf: Düşük ışık koşullarında otomatik flaş kullanımı
• SD Kart Kayıt Sistemi: Düğmeye basıldığında fotoğraf çeken ve kaydeden uygulama
• E-posta Fotoğraf Gönderimi: Çekilen fotoğrafları e-posta eki olarak gönderme

Bu projeler temel programlama becerileriyle gerçekleştirilebilir.

Orta Seviye Projeler:

Biraz programlama deneyimi olanlar için projeler:

• Hareket Algılama Alarmı: Hareket tespit edildiğinde bildirim gönderen sistem
• IoT Platformu Entegrasyonu: ThingSpeak, AWS IoT veya Blynk ile entegre kamera
• QR Kod Okuyucu: QR kodları okuyup işlem yapan kamera sistemi
• Pan-Tilt Kamera Kontrol: Servo motorlarla yönlendirilebilen gözetim kamerası
• Akıllı Kapı Zili: Ziyaretçi geldiğinde fotoğraf çekip bildiren sistem

Bu projeler, biraz daha gelişmiş programlama ve donanım entegrasyonu gerektirir.

İleri Seviye Projeler:

Deneyimli geliştiriciler için zorlayıcı projeler:

• Yüz Tanıma Sistemi: TensorFlow Lite ile yüz tanıma yapan akıllı kamera
• Nesne Takip Sistemi: Belirli nesneleri algılayıp takip eden sistem
• OCR (Optik Karakter Tanıma): Metin tanıma ve işleme yapan kamera
• Çok Noktalı Kamera Ağı: Birden fazla ESP32-CAM ile senkronize gözetim sistemi
• AI Destekli Görüş Sistemi: Yapay zeka modelleri ile gelişmiş görüntü analizi

Bu ileri seviye projeler, makine öğrenmesi ve karmaşık ağ yapılandırmaları gerektirebilir.

---

Montaj ve Muhafaza Seçenekleri

ESP32-CAM modülünün çeşitli ortamlarda montajı, koruma muhafazaları ve fiziksel kurulum önerileri.

ESP32-CAM'in küçük ve açık PCB formatı, çeşitli koruma ve montaj çözümleri gerektirir.

3D Baskı Muhafazalar:

Modülü korumak için 3D yazıcı ile üretilebilecek kasa tasarımları:

• Temel Koruyucu Kasa: Modülü dış etkenlerden koruyan basit muhafaza
• Duvar Montaj Kasası: Duvara monte edilebilen, arka kablo çıkışlı tasarım
• Hareketli Kamera Kasası: Servo motor entegrasyonu için tasarlanmış muhafaza
• Pil Bölmeli Kasa: 18650 veya LiPo pil içeren taşınabilir tasarım
• Hava Koşullarına Dayanıklı Kasa: Dış mekan kullanımı için su geçirmez muhafaza

3D modeller çeşitli platformlardan indirilebilir veya özel ihtiyaçlara göre tasarlanabilir.

Montaj Yöntemleri:

Farklı ortamlarda kurulum için montaj teknikleri:

• Manyetik Montaj: Mıknatıslı taban ile metal yüzeylere hızlı sabitleme
• Çift Taraflı Bant: Düz yüzeylere kolay montaj için yapışkanlı çözüm
• Vida Montajı: Kalıcı kurulumlar için delikli montaj ayağı
• Klips Sistemi: Hızlı takıp çıkarma için özel klipsli montaj
• Askı Sistemi: Yukarıdan sarkıtma için kordon veya zincir montajı

Montaj yöntemi, kullanım senaryosuna ve ortam koşullarına göre seçilmelidir.

Çevresel Koruma Önlemleri:

Farklı ortamlarda modülü koruma yöntemleri:

• Nem Koruması: Silika jel paketleri ve nem önleyici kaplamalar
• Toz Koruması: Filtreli hava girişleri ve sızdırmaz conta uygulamaları
• Isı Yönetimi: Pasif soğutucular veya havalandırma delikleri
• UV Koruması: Dış mekan kullanımı için UV dirençli muhafaza malzemeleri
• Vandalizm Koruması: Akrilik kubbe veya dayanıklı şeffaf kapaklar

Çevresel koruma, kamera modülünün ömrünü ve performansını önemli ölçüde etkiler.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x ESP32-CAM WiFi Bluetooth Geliştirme Kartı (OV2640 kamera modülü dahil)
• 1 x Entegre anten

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
