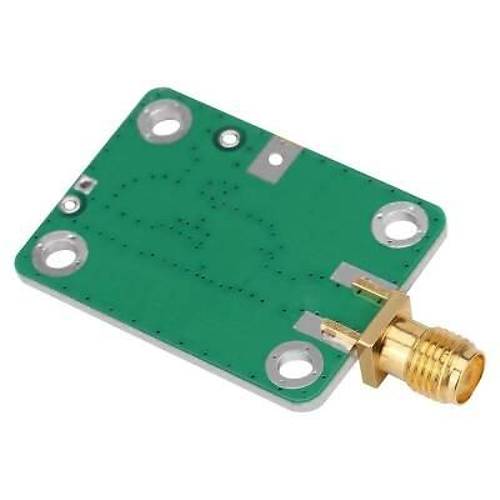

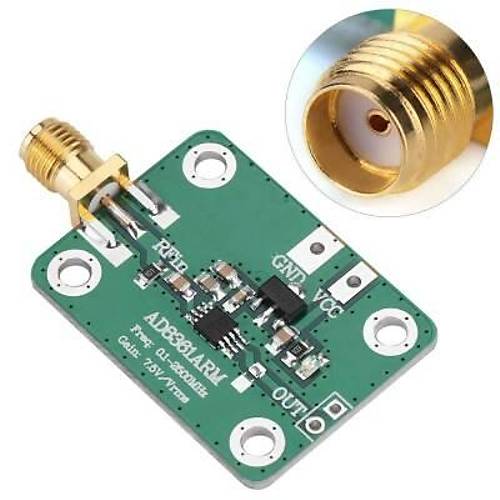

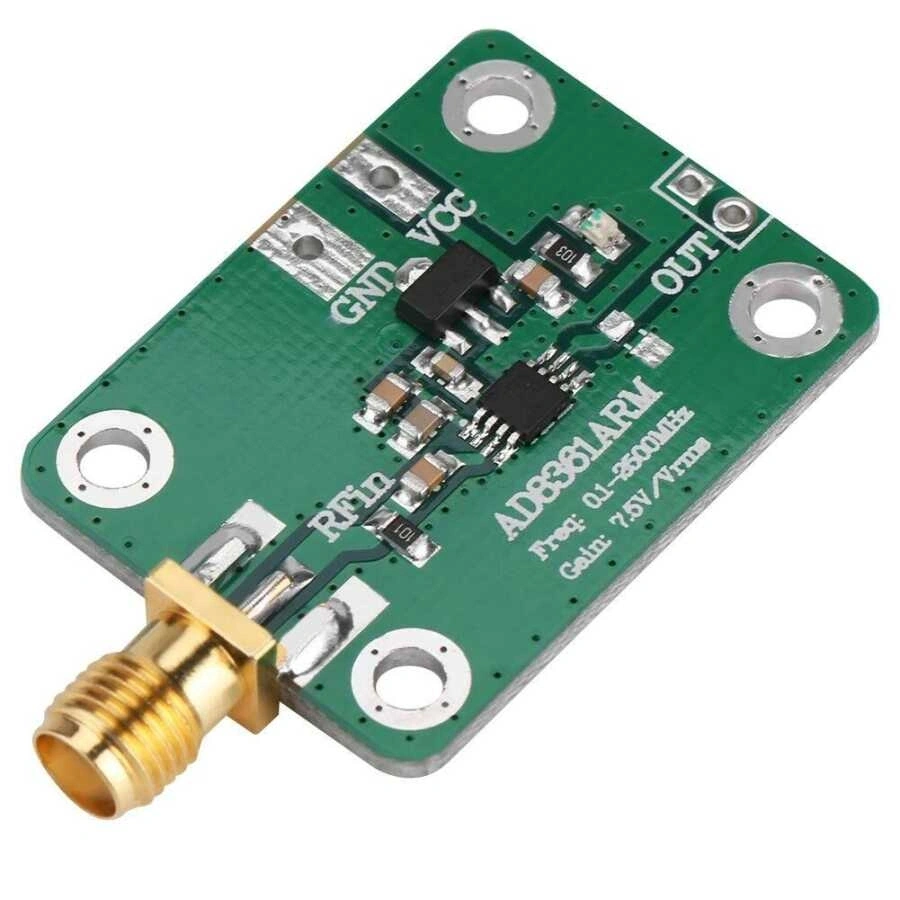

AD8361 RF Mikrodalga Gerçek Güç Dedektörü - AM Dedektörü Genlik Algılama
AD8361 RF Mikrodalga Gerçek Güç Dedektörü - AM Dedektörü Genlik Algılama AD8361, 2,5 GHz'e kadar yüksek frekanslı alıcı ve verici sinyal zinciri için uygun bir ortalama yanıt gücü dedektörüdür. Cihazın kullanımı çok basittir. Çoğu uygulamada yalnızca 2,7 V ila 5,5 V tekli güç kaynağı, güç ayırma kapasitörü ve giriş birleştirme kapasitörü çalışabilir. Çıkış, 7,5 V/V RMS dönüşüm kazancına sahip doğrusal yanıtlı bir DC voltajıdır. Ortalama zaman sabitini artırmak için harici bir filtre kondansatörü eklenebilir. AD8361, özellikle CDMA ve W-CDMA gibi tepe faktörü (tepeden köke ortalama kare oranı) sinyalleri olmak üzere basit ve karmaşık dalga biçimlerinin gerçek güç ölçümü için kullanılır. Teknik Özellikler Kalibre Edilmiş RMS Yanıtı Mükemmel sıcaklık kararlılığı 30 dB'ye (2,5 GHz) kadar giriş aralığı Maksimum giriş: 700 mV rms, 10 dBm (50_direnç) +0,25 dB doğrusal yanıt (2,5 GHz) Tek güç kaynağı: 2,7 V - 5,5 V Düşük güç tüketimi: 3,3 mW (3 V) Hızlı kapatma modu:.
