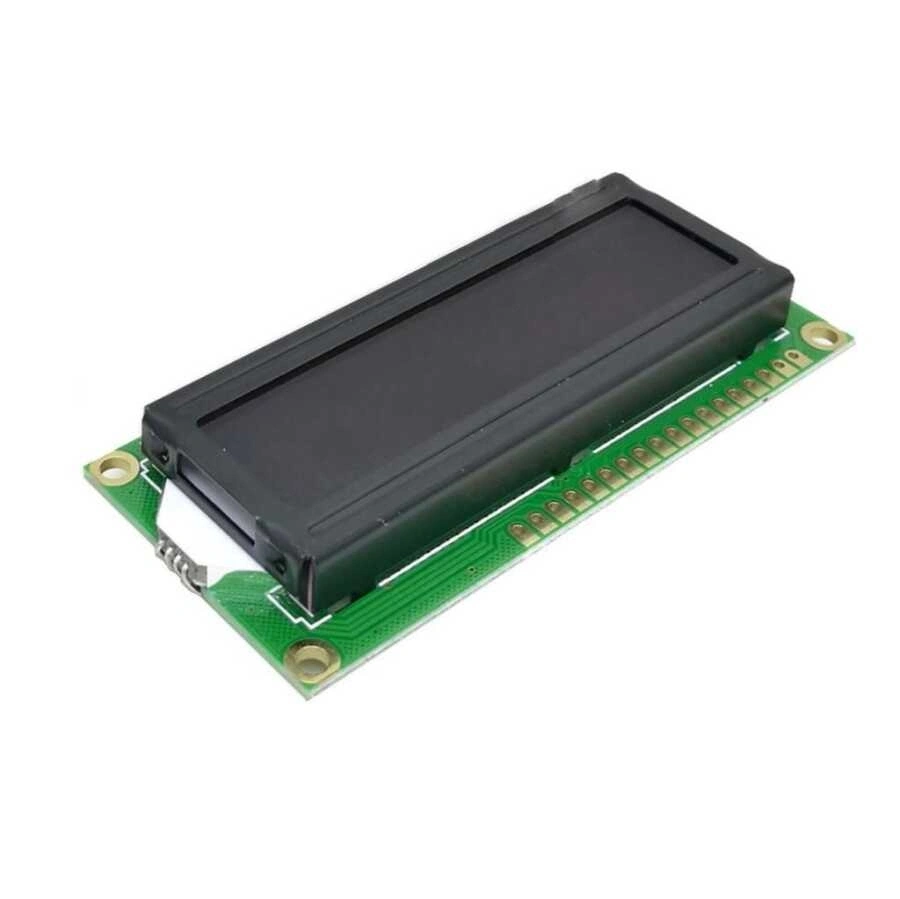

2X16 Lcd Display Sol Üst RGB - SMR1602L
RGB LED arka ışık üzerinde siyah metinle birlikte on altı karakterlik iki satırdan oluşan LCD ekrandır. Ekran 5V DC için uyumludur ve LED'ler, 5V veya daha düşük çalışma için akım sınırlayıcı dirençlere sahiptir. Herhangi bir karakter LCD gibidir, on altı arabirim pini yerine on sekiz tane vardır. Pin 15, RGB LED arka ışığının anotudur, ardından 16 ila 18, kırmızı, yeşil ve mavi için katotlardır. ihtiyacınız olan rengi oluşturmak için arka ışığı herhangi bir normal RGB LED gibi kullanabilirsiniz.
Teknik Özellikler
Karakterler: 16 × 2 Satır
LCD Modu: STN, Sarı - Yeşil / Mavi / Gri / Turuncu;
Controller IC: SPLC780D veya Eşdeğeri
Sürüş Yöntemi: 1/16 Görev; 1/5 Önyargı
6800 seri 8-Bit / 4-Bit MPU Arayüzü
Arka Işık: RGB BACKLIGHT LED
Çalışma Sıcaklığı Aralığı: -20 ila 60 ?;
Depolama Sıcaklığı Aralığı: -30 ila 70 ?

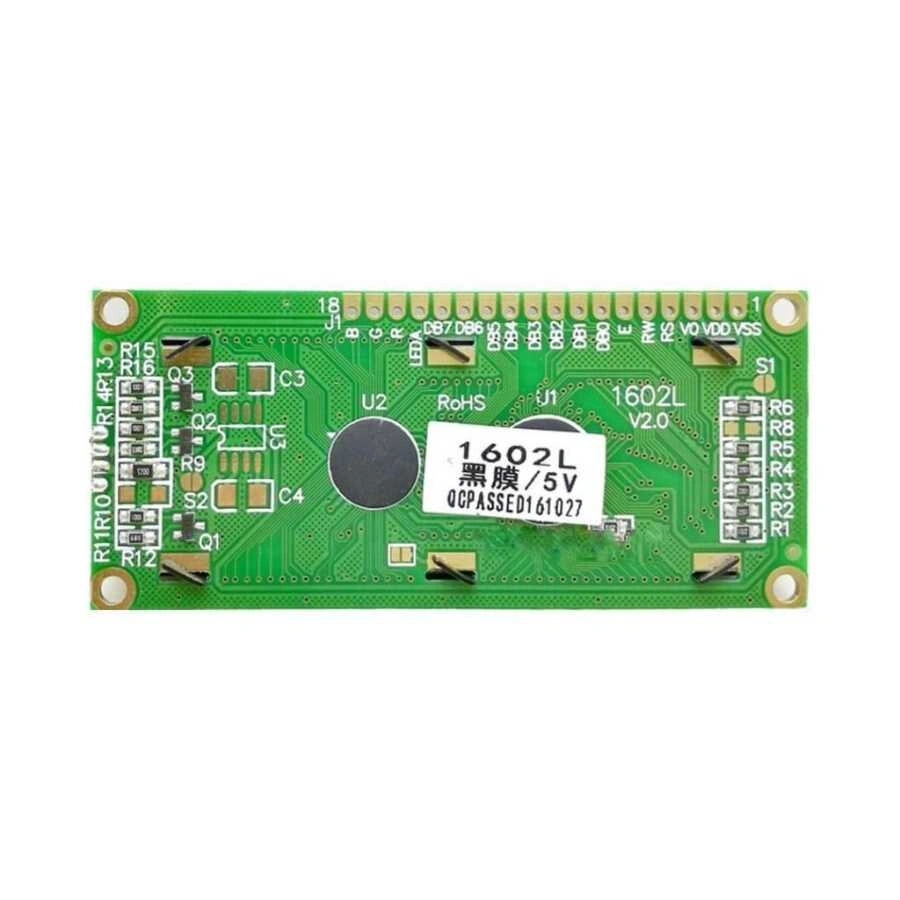

Pinout
