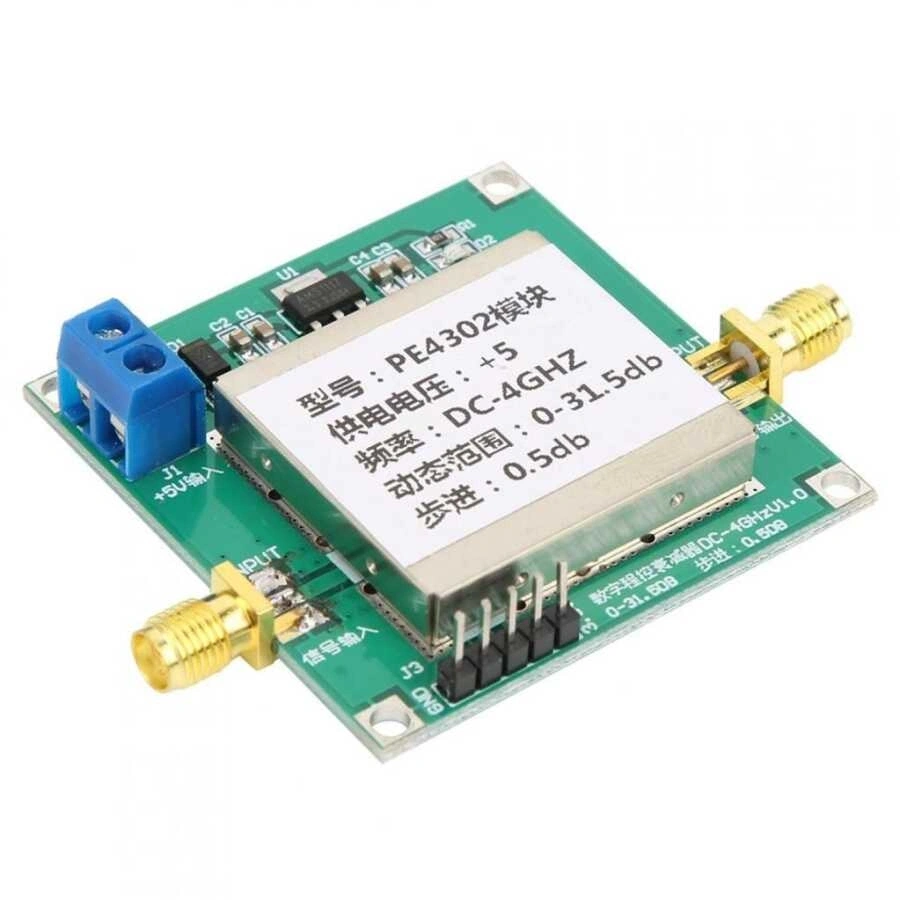

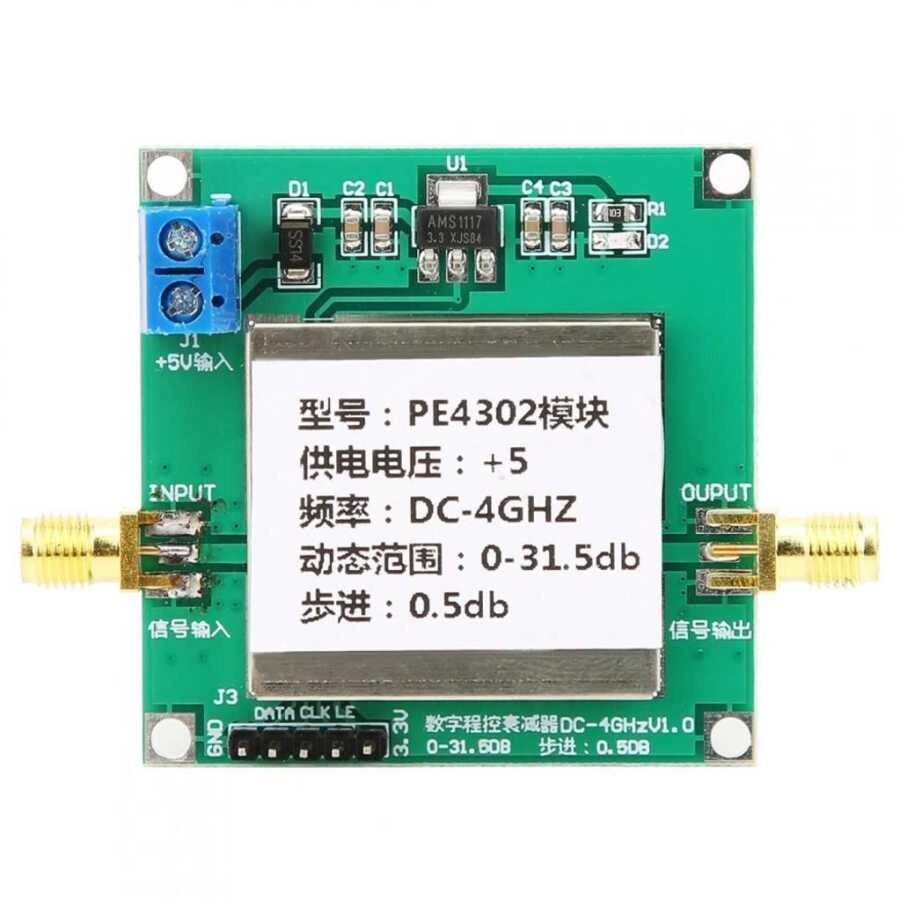

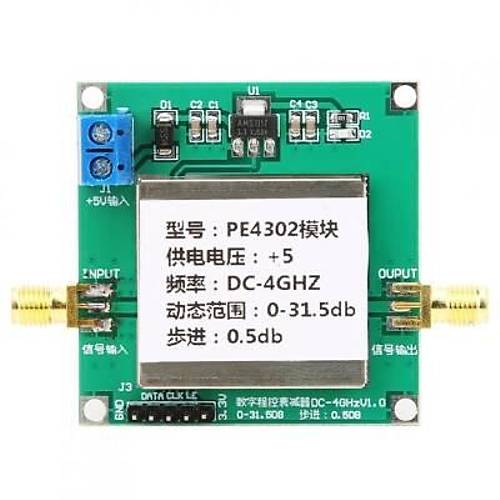

PE4302 Dijital Programlanabilir Kademeli Zayıflatıcı Modülü DC 4GHZ 0-31.5DB
PE4302 Dijital Programlanabilir Kademeli Zayıflatıcı Modülü DC 4GHZ 0-31.5DB PE4302, 0,5 dB'lik adımlarla 31,5 dB'lik bir zayıflama aralığını kapsayan, yüksek doğrusallığa sahip, 6 bitlik bir RF Dijital Adım Zayıflatıcıdır (DSA). Bu 50 ohm RF DSA, hem paralel hem de seri CMOS kontrol arabirimi sağlar, tek bir 3 voltluk kaynak üzerinde çalışır ve frekans ve sıcaklıkta yüksek zayıflama doğruluğu sağlar. Ayrıca, kullanıcının açılışta bir ilk zayıflama durumu seçmesine izin veren benzersiz bir kontrol arayüzüne sahiptir. Teknik Özellikler Besleme voltajı: 5V DC (tipik akım değeri 5mA) Programlanabilir kazanç zayıflama aralığı: 0 - 31,5DB Adım 0,5DB Giriş ve çıkış empedansı: 50 ohm Modül, paralel port ve seri port modunu ve önyükleme durumu seçim işlevini destekler Bant genişliği: 1MHz ila 4GHz Metal kabuk korumalı Farklı mod yapılandırması 1. Seri mod yapılandırması: J5 J7 J6 bağlantısını kesin, J4 kısa devre Üç kablolu seri mod, pinler: GND DATA CLK LE 3.3V 2. Paralel bağlantı noktası C0.5-C16 kontrol modu yapılandırması: J4 J7 bağlantısını kesin, J5 J6 kısa devre 3. Paralel bağlantı noktası PUP kontrol modu yapılandırması: J4 J5 bağlantısını kesin, J7 J6 kısa devre.
