Onsemi FCD5N60-F085 600V 4.6A N-Channel MOSFET
Onsemi FCD5N60-F085, yüksek gerilimli güç dönüşümü ve otomotiv elektroniği uygulamaları için geliştirilmiş N-Channel SuperFET™ MOSFET bileşenidir. 600V drain-source gerilimi, 4.6A sürekli akım kapasitesi ve düşük gate yükü sayesinde DC/DC dönüştürücüler, anahtarlamalı güç kaynakları (SMPS), otomotiv şarj sistemleri ve endüstriyel güç kontrol uygulamalarında verimli çalışma sunar. SuperFET™ teknolojisi ile düşük iletim kaybı ve gelişmiş anahtarlama performansı hedeflenmiştir.
FCD5N60-F085 modeli TO-252 (DPAK) yüzey montaj paketinde sunulmaktadır ve AEC-Q101 otomotiv yeterliliğine sahiptir. Düşük gate charge yapısı, yüksek dv/dt dayanımı ve yüksek avalanche enerji toleransı sayesinde zorlu güç elektroniği uygulamalarında güvenilir kullanım sağlar. Bazı dağıtıcılarda ürünün üretim durumu eski/alternatif önerili olarak listelenebilir; proje tasarımında güncel stok durumu kontrol edilmelidir.
Teknik Özellikleri
- Model: FCD5N60-F085
- Marka: onsemi
- Ürün Tipi: N-Channel Güç MOSFET
- Seri: SuperFET™
- Teknoloji: MOSFET (Metal Oxide)
- Drain-Source Gerilimi (VDS): 600V
- Sürekli Drain Akımı (ID): 4.6A @ Tc
- RDS(ON): Maks. 1.1Ω @ VGS=10V
- Gate Threshold Gerilimi (VGS(th)): Maks. 5V
- Gate Charge (Qg): Maks. 21nC @ 10V
- Maksimum Gate Gerilimi: ±30V
- Giriş Kapasitansı (Ciss): Maks. 570pF
- Güç Dağılımı: 54W
- Montaj Tipi: SMD

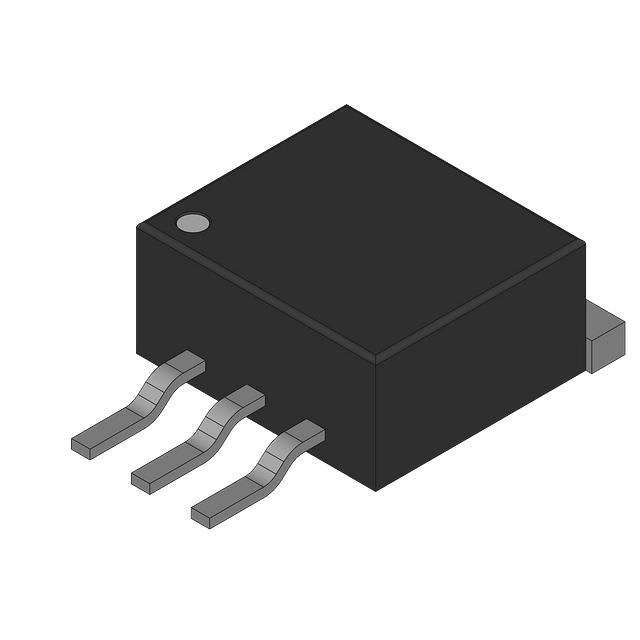

- Paket Tipi: TO-252-3 (DPAK)
- Çalışma Sıcaklığı: -55°C ~ +150°C
- Otomotiv Standardı: AEC-Q101
Anahtar Avantajlar
- 600V yüksek gerilim dayanımı sayesinde güç dönüşüm ve yüksek gerilim anahtarlama uygulamalarında güvenilir kullanım sağlar. Bu da sistem güvenliğini artırır. Gerilim darbelerine karşı dayanıklılık oluşturur. Endüstriyel güç tasarımlarını destekler.
- SuperFET™ mimarisi sayesinde iletim kayıpları azaltılır ve anahtarlama performansı iyileştirilir. Bu da sistem verimliliğini artırır. Isı oluşumunu düşürür. Güç elektroniği uygulamalarında avantaj sağlar.
- Düşük gate charge değeri sayesinde sürücü devresi üzerindeki yük azalır. Bu da daha hızlı anahtarlama sağlar. Güç tüketimini optimize eder. Modern dönüştürücü mimarilerine uyumluluk sunar.
- AEC-Q101 otomotiv uygunluğu sayesinde zorlu çevresel koşullarda güvenilir çalışma sunar. Bu da uzun servis ömrü sağlar. Yüksek güvenilirlik gerektiren sistemleri destekler. Profesyonel tasarımlarda tercih edilir.
Uygulama Alanları
- Anahtarlamalı güç kaynaklarında kullanılır. Güç dönüşüm verimini artırır. Bu da enerji kayıplarını azaltır. Kompakt SMPS sistemlerine uygundur.
- Otomotiv DC/DC dönüştürücülerinde kullanılır. Kararlı güç yönetimi sağlar. Bu da sistem güvenilirliğini artırır. Elektrikli araç alt sistemlerini destekler.
- Yüksek gerilimli güç anahtarlama devrelerinde kullanılır. Düşük kayıplı çalışma karakteristiği sunar. Bu da elektronik performansı artırır. Endüstriyel uygulamalara uygundur.
- Enerji dönüşüm ve kontrol kartlarında kullanılır. Güç akışının verimli şekilde yönetilmesini sağlar. Bu da sistem ömrünü uzatır. Profesyonel elektronik projelerde tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet onsemi FCD5N60-F085 600V 4.6A N-Channel SuperFET™ MOSFET
