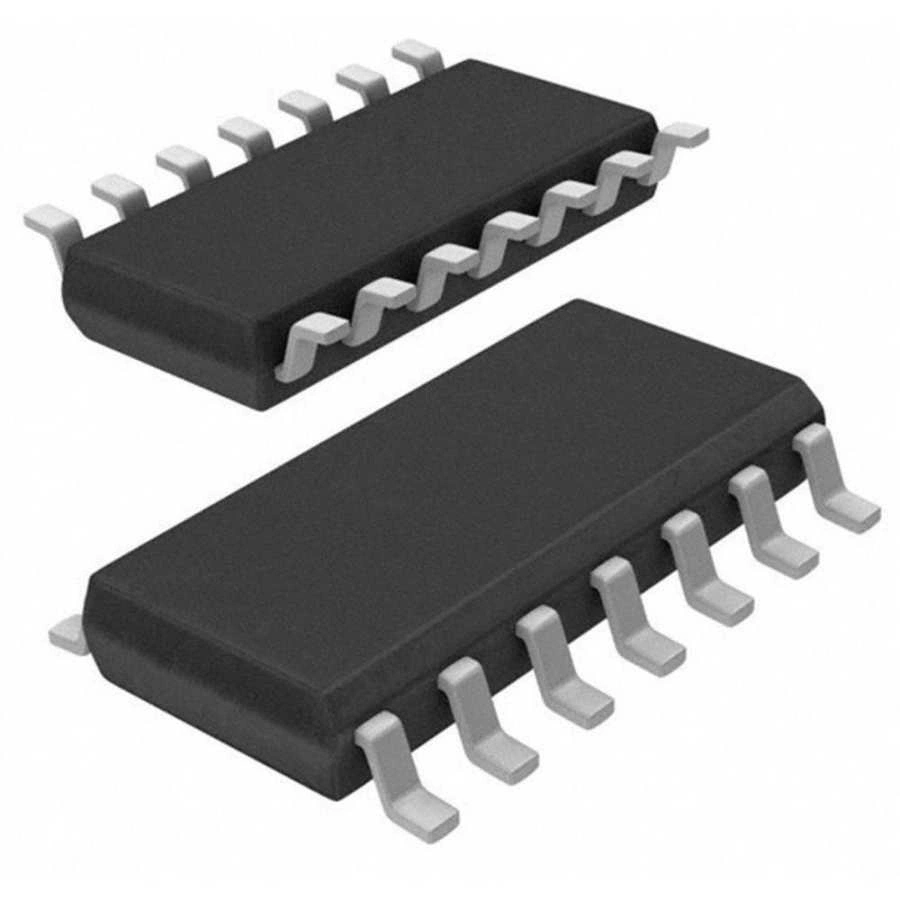

LM556 SOIC-14 Zamanlayıcı Entegresi
LM556 SOIC-14 Zamanlayıcı Entegresi LM556/NE556 serisi ikili monolitik zamanlama devreleri, doğru zaman gecikmeleri veya salınım üretebilen oldukça kararlı bir kontrolördür. LM556/NE556, ikili bir LM555'tir. Zamanlama, her zamanlama işlevi için harici bir direnç ve kapasitör sağlanır. İki zamanlayıcı birbirinden bağımsız olarak çalışır, yalnızca VCC ve zemini paylaşır. Devreler, düşen dalga formlarında tetiklenebilir ve sıfırlanabilir. Çıkış yapıları çökebilir veya 200mA kaynak sağlayabilir. Kullanım Alanları Mikrosaniyelerden Saatlere Kadar Hassas Zamanlayıcılar Darbe Şekillendirme Devreleri Eksik Darbe Dedektörleri Ton Patlama Jeneratörleri Darbe Genişliği Modülatörleri Darbe-Pozisyon Modülatörleri Sıralı Zamanlayıcılar Darbe Üreteçleri Frekans Bölücüler Uygulama Zamanlayıcıları Endüstriyel Kontroller Dokunmatik Ton Kodlayıcılar Seri LM556 Besleme Voltajı 4.5-16V Çalışma Besleme Akımı 12 mA Pd - Güç Dağılımı 600 mW Zamanlayıcı Sayısı 2 Timer Pin Sayısı 14 Pin Paket Tipi SOIC-14 LM556 Datasheet.
