DS1307 Smd Soic-8 RTC Gerçek Zaman Entegresi

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi

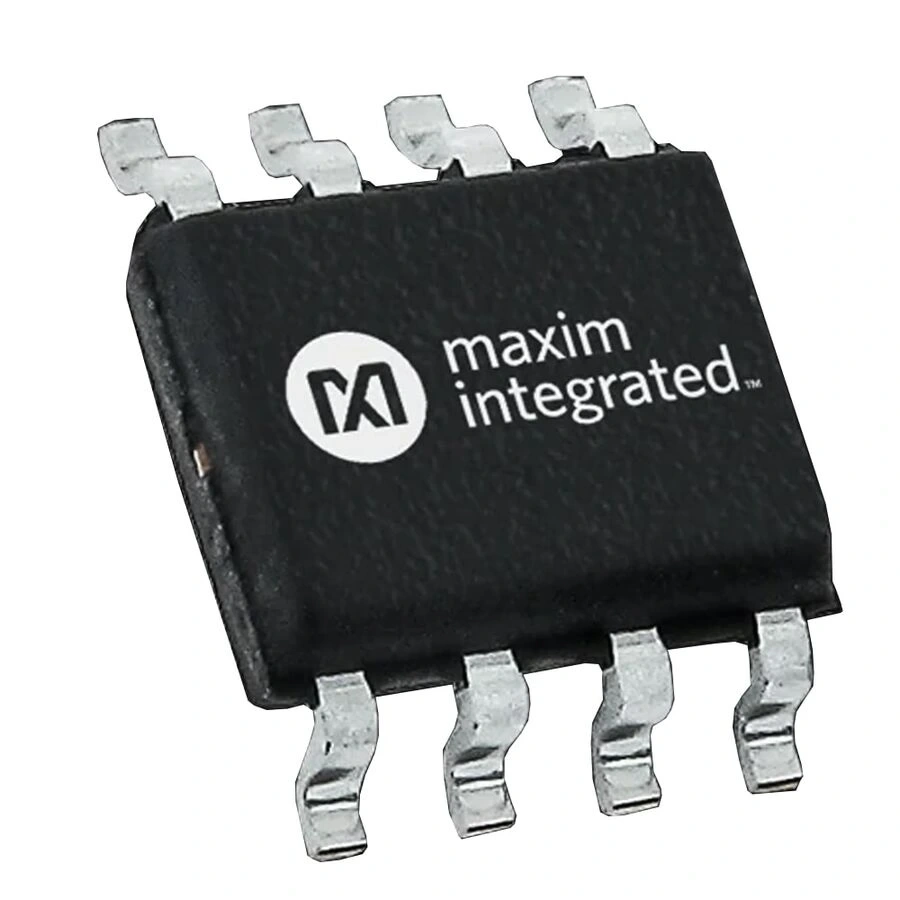

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi, Maxim Integrated (şimdi Analog Devices) tarafından üretilen, I²C haberleşme protokolü ile çalışan, düşük güç tüketimli bir gerçek zamanlı saat (Real Time Clock - RTC) entegresidir.

56 byte RAM, programlanabilir kare dalga çıkışı ve otomatik güç kesilmesi algılama özellikleri ile SOIC-8 SMD pakette sunulmaktadır. Saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerini tam tarih fonksiyonu ve artık yıl düzeltmesi ile takip eder.

Mikroişlemci tabanlı sistemler, veri kaydediciler, POS terminalleri, medikal cihazlar ve zaman damgası gerektiren tüm uygulamalar için ideal olan DS1307, zamanlama entegreleri kategorisinde en çok tercih edilen RTC çözümlerinden biridir. Düşük güç tüketimli yapısı ve CR2032 gibi yedek pil desteği sayesinde, ana güç kaynağı olmadan da zaman takibini uzun süre devam ettirebilir.

Arduino, Raspberry Pi ve diğer mikrodenetleyici platformlarıyla kolayca çalışabilen, I²C arayüzü üzerinden 100kHz standart modda haberleşebilen bu entegreler, elektronik komponentler dünyasında zaman bazlı uygulamalarda en sık kullanılan bileşenlerden biridir. SOIC-8 SMD paket formatı, modern elektronik cihazların kompakt tasarımlarında alan tasarrufu sağlar ve otomatik montaj süreçlerine uyumluluk gösterir.

---

Teknik Özellikler

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Maxim Integrated (Analog Devices)
• Entegre Tipi: Gerçek Zamanlı Saat (RTC)
• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Pin Sayısı: 8
• Haberleşme Protokolü: I²C (TWI)
• Besleme Voltajı (VCC): 4.5V - 5.5V
• Yedek Besleme Voltajı (VBAT): 2.0V - 3.5V
• Çalışma Akımı: 1.5mA (tipik, aktif)
• Beklemede Akım Tüketimi: <500nA (VBAT modunda, 25°C'de)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• RAM Kapasitesi: 56 byte
• Zaman Formatı: 12 saat veya 24 saat
• Tak İitilebilir Kare Dalga Çıkışı: 1Hz, 4kHz, 8kHz, 32kHz
• Otomatik Güç Değiştirme: VCC < VBAT durumunda
• Takvim Özellikleri: Saniye, dakika, saat, gün, tarih, ay, yıl
• Artık Yıl Desteği: 2100 yılına kadar
• I²C Adresi: 0x68 (sabit)
• I²C Hızı: Standart mod (100kHz)
• Kristal Frekansı: 32.768kHz
• Doğruluk: ±20ppm (0°C ile +40°C, VCC = 5.0V)
• Boyutlar: ~5mm × 4mm × 1.75mm
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Projeleri

• Arduino zaman bazlı projeler
• Raspberry Pi saat uygulamaları
• Otomatik zamanlama sistemleri
• Veri kaydediciler
• Zaman damgalı ölçüm sistemleri

Endüstriyel ve Ticari Uygulamalar

• Otomasyon sistemleri
• POS terminalleri
• Zaman kontrollü cihazlar
• Medikal cihazlar
• Güvenlik sistemleri

Tüketici Elektroniği

• Dijital saatler
• Akıllı ev sistemleri
• Sulama sistemleri
• Programlı cihazlar
• Enerji yönetim sistemleri

---

Avantajlar ve Özellikler

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi'nin sağladığı avantajlar ve çözümler.

• I²C Arayüzü: Sadece iki hat ile mikrodenetleyicilere kolay bağlantı
• Yedek Pil Desteği: Ana güç kesintilerinde zaman takibinin devamı
• Düşük Güç Tüketimi: Pil ömrünü maksimize eden verimli tasarım
• 56 Byte RAM: Küçük veriler için kullanılabilir kalıcı depolama
• Tam Takvim Fonksiyonu: Saniyeden yıla kadar tüm takvim bilgileri
• Artık Yıl Düzeltmesi: 2100 yılına kadar otomatik tarih ayarı
• Programlanabilir Çıkış: Dört farklı frekansta kare dalga üretimi
• Kolay Kullanım: Yaygın kütüphane desteği ve örnekler
• SMD Paketi: Düşük profil ve PCB alanından tasarruf
• Endüstri Standardı: Yaygın kabul gören, güvenilir RTC çözümü

---

Bağlantı ve Kullanım

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

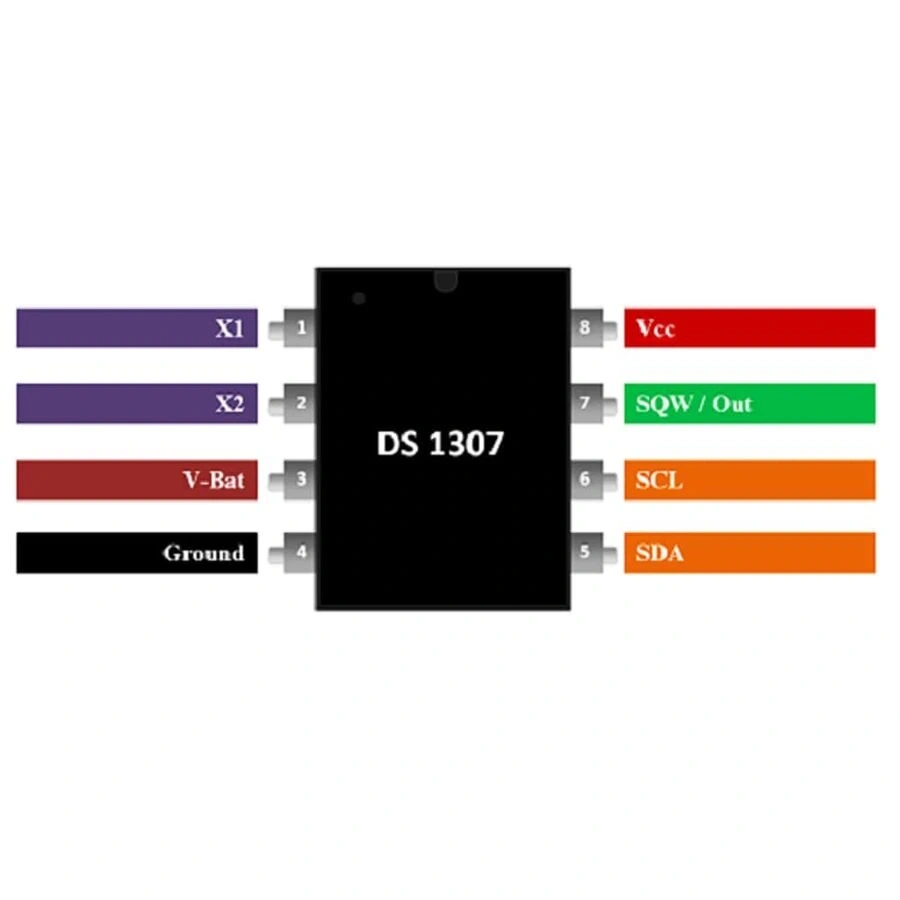

Pin Konfigürasyonu (SOIC-8 Paketi):

• Pin 1 (X1): 32.768kHz kristal bağlantısı
• Pin 2 (X2): 32.768kHz kristal bağlantısı
• Pin 3 (VBAT): Yedek pil bağlantısı (+)
• Pin 4 (GND): Toprak
• Pin 5 (SDA): I²C veri hattı
• Pin 6 (SCL): I²C saat hattı
• Pin 7 (SQW/OUT): Kare dalga çıkışı
• Pin 8 (VCC): Ana besleme voltajı (5V)

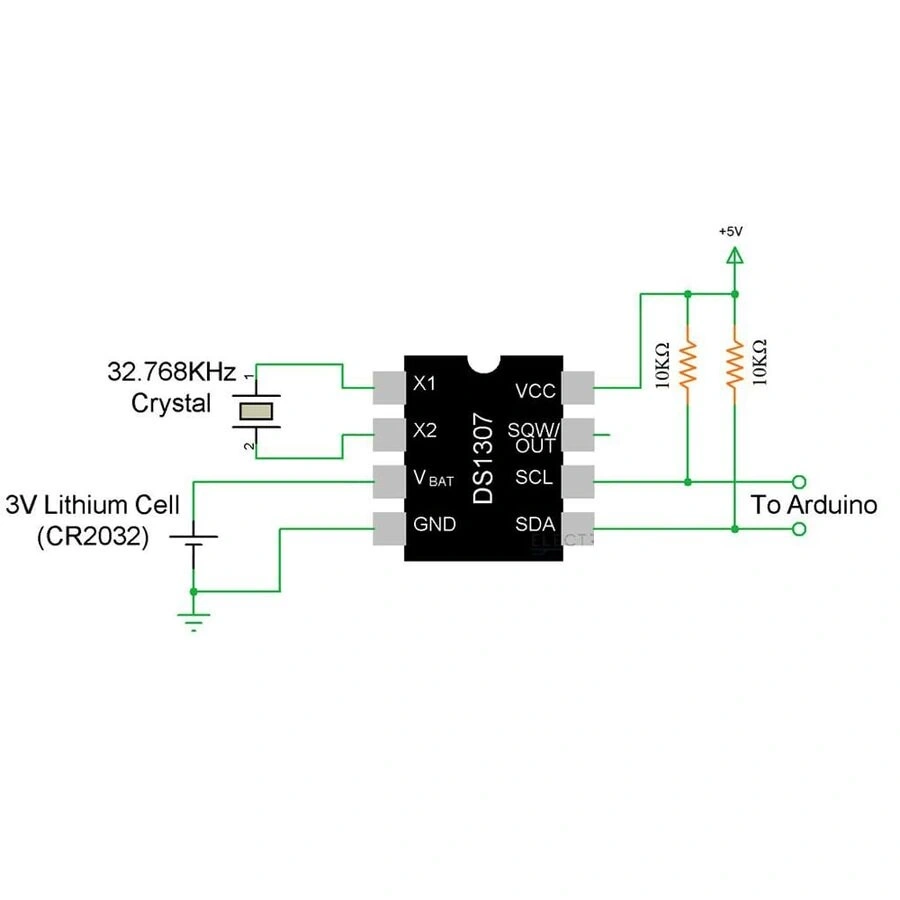

Temel Bağlantı Şeması:

• Besleme Bağlantısı:
  • Pin 8 (VCC): 5V beslemeye bağlanır
  • Pin 4 (GND): Toprağa bağlanır
  • 0.1μF seramik bypass kapasitörü VCC ve GND arasına bağlanır
• Yedek Pil Bağlantısı:
  • Pin 3 (VBAT): 3V lityum pil (CR2032) pozitif ucuna bağlanır
  • Pilin negatif ucu GND'ye bağlanır
  • Opsiyonel: Schottky diyot VBAT ve pil pozitif ucu arasına bağlanabilir
• Kristal Bağlantısı:
  • 32.768kHz kristal Pin 1 (X1) ve Pin 2 (X2) arasına bağlanır
  • Kristal bacakları mümkün olduğunca kısa tutulmalıdır
• I²C Arayüz Bağlantısı:
  • Pin 5 (SDA): Mikrodenetleyicinin SDA pinine bağlanır
  • Pin 6 (SCL): Mikrodenetleyicinin SCL pinine bağlanır
  • Her iki hatta 4.7kΩ pull-up dirençleri (5V'a) eklenir
• Kare Dalga Çıkışı Bağlantısı (Opsiyonel):
  • Pin 7 (SQW/OUT): Mikrodenetleyicinin giriş pinine bağlanır
  • 10kΩ pull-up direnci ile 5V'a bağlanır

Örnek I²C Yazma/Okuma Sekansı:

• RTC'ye Yazma:
  • I²C başlat
  • Cihaz adresi gönder (0x68 << 1 | 0) (yazma için)
  • Register adresi gönder (örn. 0x00 saniye için)
  • Veri gönder (örn. 0x00-0x59 saniye değeri)
  • I²C durdur
• RTC'den Okuma:
  • I²C başlat
  • Cihaz adresi gönder (0x68 << 1 | 0) (yazma için)
  • Register adresi gönder (örn. 0x00 saniye için)
  • I²C tekrar başlat
  • Cihaz adresi gönder (0x68 << 1 | 1) (okuma için)
  • Veri oku (örn. saniye değeri)
  • I²C durdur

Register Haritası:

• 0x00: Saniye (0-59) ve CH biti (osilatör kontrol)
• 0x01: Dakika (0-59)
• 0x02: Saat (1-12 + AM/PM veya 0-23)
• 0x03: Haftanın Günü (1-7)
• 0x04: Ayın Günü (1-31)
• 0x05: Ay (1-12)
• 0x06: Yıl (0-99)
• 0x07: Kontrol (kare dalga çıkışı ayarı)
• 0x08-0x3F: 56 byte RAM

---

Örnek Projeler

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi kullanılarak yapılabilecek örnek projeler.

Arduino İle Dijital Saat

Arduino ve LCD ekran kullanarak DS1307 RTC tabanlı dijital saat yapımı.

Gerekli Malzemeler:

• 1x DS1307 SMD SOIC-8 RTC entegresi
• 1x SOIC-8 adaptör kartı (opsiyonel, elle lehimleme için)
• 1x 32.768kHz kristal
• 1x CR2032 3V lityum pil ve pil yuvası
• 1x Arduino Uno veya Nano
• 1x 16x2 LCD ekran (I²C modüllü veya direkt bağlantılı)
• 2x 4.7kΩ direnç (I²C pull-up için)
• 1x 0.1μF seramik kapasitör (bypass)
• 1x 1N4148 Schottky diyot (opsiyonel, pil koruması için)
• 1x 10kΩ potansiyometre (LCD kontrastı için, LCD modülsüz ise)
• Breadboard veya PCB
• Jumper kabloları

Bağlantı Adımları:

• DS1307'yi adaptör kartına monte edin veya doğrudan PCB'ye lehimleyin
• 32.768kHz kristali Pin 1 (X1) ve Pin 2 (X2) arasına bağlayın
• Pin 3 (VBAT)'ı CR2032 pilin pozitif ucuna bağlayın (opsiyonel Schottky diyot üzerinden)
• Pin 4 (GND)'ü Arduino GND ve pil negatif ucuna bağlayın
• Pin 5 (SDA)'yı Arduino'nun SDA pinine (Uno için A4) bağlayın
• Pin 6 (SCL)'yi Arduino'nun SCL pinine (Uno için A5) bağlayın
• SDA ve SCL hatlarına 4.7kΩ pull-up dirençleri ekleyin (5V'a)
• Pin 8 (VCC)'yi Arduino 5V çıkışına bağlayın
• 0.1μF kapasitörü VCC ve GND arasına bağlayın
• LCD ekranın I²C modülünü Arduino'nun SDA ve SCL pinlerine bağlayın (veya direkt bağlantı yapın)
• Arduino koduyla DS1307'yi yapılandırın ve LCD'ye zaman bilgilerini yazdırın

Arduino Kodu Özeti:

• RTClib veya Wire kütüphanesini kullanarak DS1307 ile haberleşme
• I²C üzerinden RTC'den zaman ve tarih okuma
• İlk kurulumda RTC'ye saat/tarih ayarı yapma
• LCD ekrana zamanı ve tarihi düzenli aralıklarla güncelleme
• Opsiyonel: Butonlar ile saat/tarih ayarı fonksiyonu ekleme

Raspberry Pi İle Veri Kaydedici

Raspberry Pi ve DS1307 kullanarak sensör verilerini zaman damgası ile kaydeden bir sistem.

Gerekli Malzemeler:

• 1x DS1307 SMD SOIC-8 RTC entegresi
• 1x SOIC-8 adaptör kartı
• 1x 32.768kHz kristal
• 1x CR2032 3V lityum pil ve pil yuvası
• 1x Raspberry Pi (herhangi bir model)
• 2x 4.7kΩ direnç (I²C pull-up için)
• 1x 0.1μF seramik kapasitör (bypass)
• Çeşitli sensörler (sıcaklık, nem, basınç vb.)
• 1x 16GB veya üzeri SD kart
• Breadboard veya PCB
• Jumper kabloları

Bağlantı Adımları:

• DS1307'yi adaptör kartına monte edin veya PCB'ye lehimleyin
• 32.768kHz kristali Pin 1 (X1) ve Pin 2 (X2) arasına bağlayın
• Pin 3 (VBAT)'ı CR2032 pilin pozitif ucuna bağlayın
• Pin 4 (GND)'ü Raspberry Pi GND pinine ve pil negatif ucuna bağlayın
• Pin 5 (SDA)'yı Raspberry Pi'nin SDA pinine (BCM 2) bağlayın
• Pin 6 (SCL)'yi Raspberry Pi'nin SCL pinine (BCM 3) bağlayın
• Pin 8 (VCC)'yi Raspberry Pi'nin 5V pinine bağlayın
• 0.1μF kapasitörü VCC ve GND arasına bağlayın
• Sensörleri I²C, SPI veya diğer uygun arayüzler ile Raspberry Pi'ye bağlayın
• Raspberry Pi yazılımını geliştirin ve veri kaydı yapılandırın

Raspberry Pi Yazılım Özeti:

• Python, I²C kütüphanesi (smbus) ile DS1307 haberleşmesi
• Sensör verilerini okuma ve işleme
• RTC'den gerçek zaman bilgisi alarak her veriyi zaman damgası ile saklama
• Verileri SD kartta CSV veya veritabanı formatında depolama
• Opsiyonel: Web arayüzü ile verileri görüntüleme ve sistem yapılandırma

---

Sorun Giderme ve İpuçları

DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Saat Çalışmıyor: CH bitini kontrol edin, kristali ve bağlantılarını doğrulayın
• Yanlış Zaman: Yazılımda BCD dönüşümlerini kontrol edin, doğru formatta veri gönderdiğinizden emin olun
• I²C Haberleşme Hatası: Pull-up dirençlerini kontrol edin, adresi doğrulayın, hattın açık olduğundan emin olun
• Güç Kesintisinde Zaman Kaybı: Pil voltajını kontrol edin, VBAT bağlantılarını doğrulayın
• Kristal Kararsızlığı: Kristal etrafındaki parazitik kapasitansı azaltın, dış etkilere karşı koruyun

Uygulama İpuçları

• İlk kurulumdan sonra CH bitini "0" ayarlayarak osilatörü başlatmayı unutmayın
• Daha doğru zamanlama için, parazitik kapasitansları minimize etmek adına kristali entegrenin yanına yerleştirin
• I²C hattında birden fazla cihaz varsa, uygun pull-up dirençleri kullandığınızdan emin olun
• BCD (Binary Coded Decimal) formatındaki verileri çevirirken dikkatli olun
• Pil ömrünü uzatmak için Schottky diyot veya pil şarj önleyici devre kullanın
• Saat/tarih ayarlarını yapılandırırken, 12/24 saat formatını doğru ayarlayın
• SQW/OUT çıkışını kullanırken açık-drain yapısını dikkate alın, pull-up direnç ekleyin
• Hassas uygulamalarda sıcaklık etkisini minimize etmek için sıcaklık kompanzasyonu düşünün

---

Paket İçeriği

• DS1307 SMD SOIC-8 RTC Gerçek Zaman Entegresi

---
