DS1307 Dip-8 RTC Gerçek Zaman Entegresi

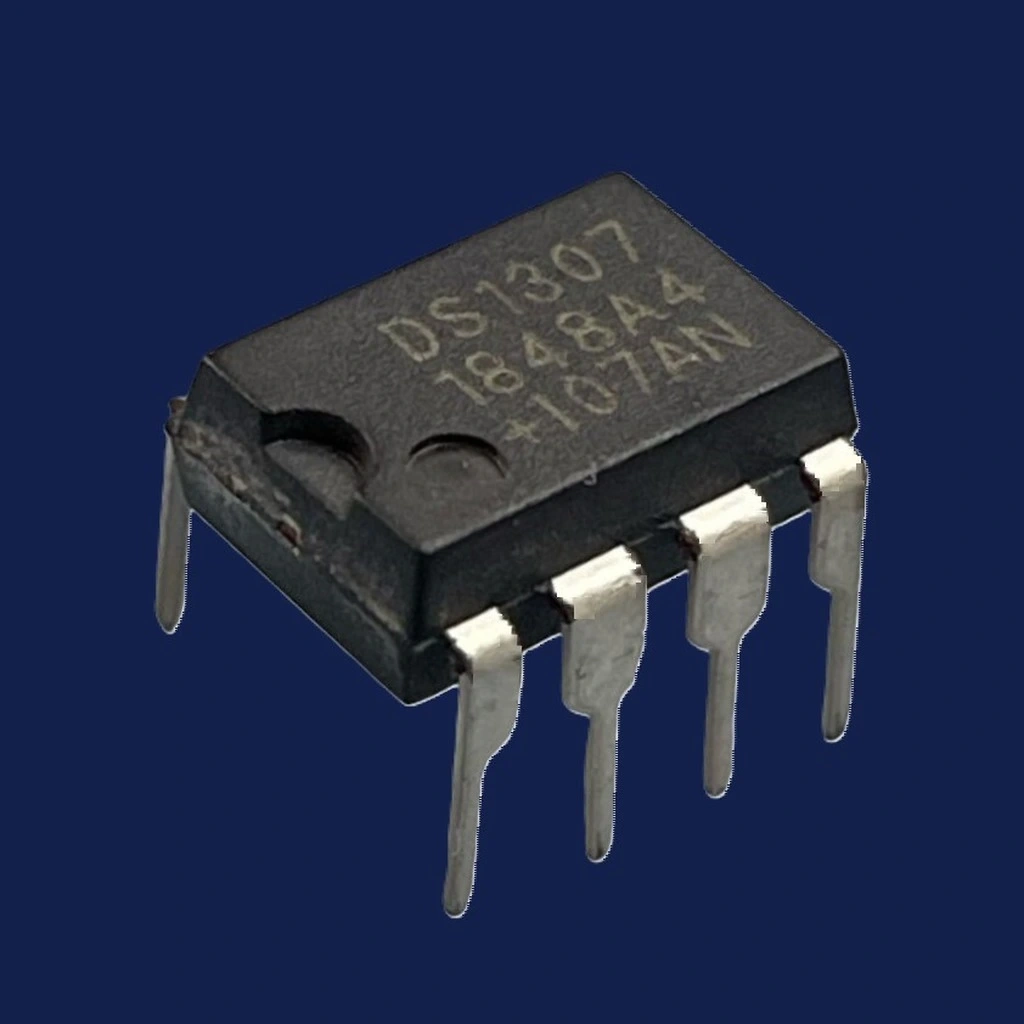

DS1307 DIP-8 RTC Gerçek Zaman Entegresi

DS1307 DIP-8 RTC Gerçek Zaman Entegresi, saniye, dakika, saat, gün, ay ve yıl bilgilerini takip eden, tam fonksiyonlu bir gerçek zaman saati (Real Time Clock) entegresidir. DIP-8 paketinde sunulan bu entegre, I²C arabirimi üzerinden kolay haberleşme sağlayarak, mikrodenetleyici tabanlı sistemlerde hassas zaman takibi yapmanıza olanak tanır.

56 byte batarya destekli SRAM'e sahip olan bu zamanlama entegresi, elektrik kesintisi durumunda bile zaman bilgisini korumaya devam eder. Artık yıl hesaplaması yapan ve 24 saat veya AM/PM formatında çalışabilen DS1307, tarih ve saat takibi gerektiren projelerde vazgeçilmez bir çözüm sunar.

Düşük güç tüketimi ve pil yedekleme özelliği sayesinde uzun süreli güvenilir çalışma sağlayan bu entegre, diğer elektronik komponentler ile kolayca entegre edilebilir. Veri logger, kontrol sistemleri, sayaçlar ve zaman etiketleme gerektiren birçok projede ideal bir seçimdir.

Teknik Özellikler

DS1307 DIP-8 RTC Gerçek Zaman Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: DIP-8 (Dual In-line Package)
• Haberleşme Protokolü: I²C (2-wire)
• Besleme Voltajı: 4.5V - 5.5V DC
• Yedekleme Pil Voltajı: 2.0V - 3.5V (tipik 3V)
• Çalışma Akımı: 1.5mA (maksimum)
• Yedek Pil Akımı: 500nA (tipik, 25°C'de)
• SRAM Kapasitesi: 56 byte batarya destekli
• Saat Formatı: 12 saat (AM/PM göstergeli) veya 24 saat
• Takvim Özelliği: Ay sonları ve artık yıl düzeltmesi
• Programlanabilir Kare Dalga Çıkışı: 1Hz, 4.096kHz, 8.192kHz, 32.768kHz
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• I²C Adresi: 0x68 (sabit)
• Kristal Frekansı: 32.768kHz
• Maksimum I²C Haberleşme Hızı: 100kHz
• Zaman Kayıtları: Saniye, dakika, saat, gün, tarih, ay, yıl
• Pin Sayısı: 8
• Montaj Tipi: Through Hole
• Hassasiyet: ±2 ppm (25°C'de)
• Yedekleme Pil Ömrü: Yaklaşık 10 yıl (tipik CR2032 ile)
• Üretici: Maxim Integrated

Kullanım Alanları

DS1307 DIP-8 RTC Gerçek Zaman Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Veri Toplama ve Loglama

• Datalogger sistemleri
• Veri toplama cihazları
• Sensör verisi zaman etiketleme
• Endüstriyel ölçüm cihazları
• Çevre izleme sistemleri

Kontrol ve Otomasyon

• Zamanlayıcı kontrol devreleri
• Sulama sistemleri
• Otomatik aydınlatma kontrolleri
• İlaç hatırlatma cihazları
• Programlanabilir termostatlar

Tüketici ve Hobi Projeleri

• Dijital saatler
• Arduino projeleri
• DIY alarm sistemleri
• Kişiselleştirilmiş takvimler
• Uzun süreli zamanlayıcılar

Avantajlar ve Özellikler

DS1307 DIP-8 RTC Gerçek Zaman Entegresi'nin sağladığı avantajlar ve çözümler.

• Pil Yedekleme: Elektrik kesintisinde zaman kaybetmez
• Düşük Güç Tüketimi: Uzun pil ömrü sağlar
• I²C Arayüzü: Kolay entegrasyon imkanı
• 56 Byte SRAM: Ek veri depolama imkanı
• Tam Takvim Fonksiyonu: Yıl, ay, gün takibi
• Programlanabilir Kare Dalga: Zamanlama sinyali üretimi
• Otomatik Tarih Düzeltme: Artık yıl hesaplaması
• BCD Formatı: Kolay okunabilir saat değerleri
• DIP-8 Paketi: Breadboard ile kolay kullanım
• Geniş Çalışma Sıcaklığı: Zorlu ortamlarda kullanılabilir

Devre Tasarımı ve Kullanım

DS1307 DIP-8 RTC Gerçek Zaman Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.

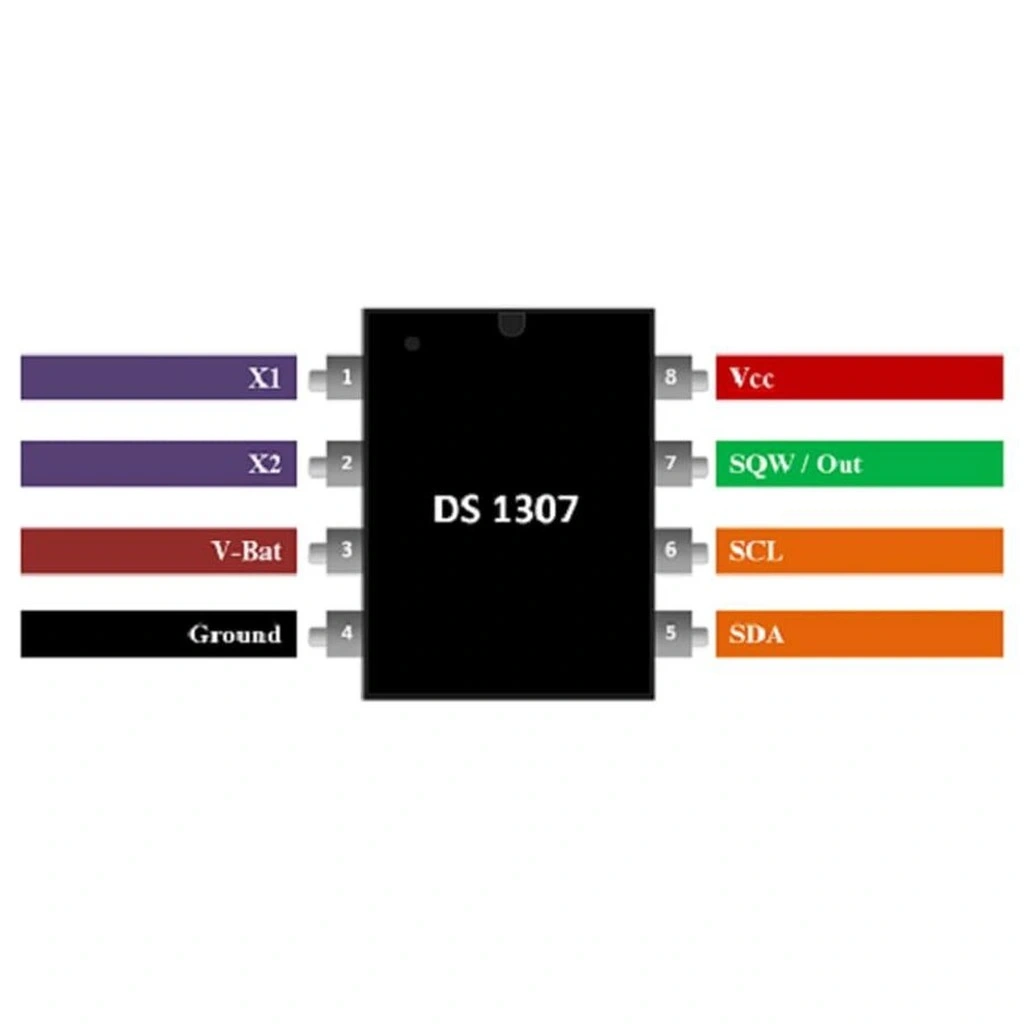

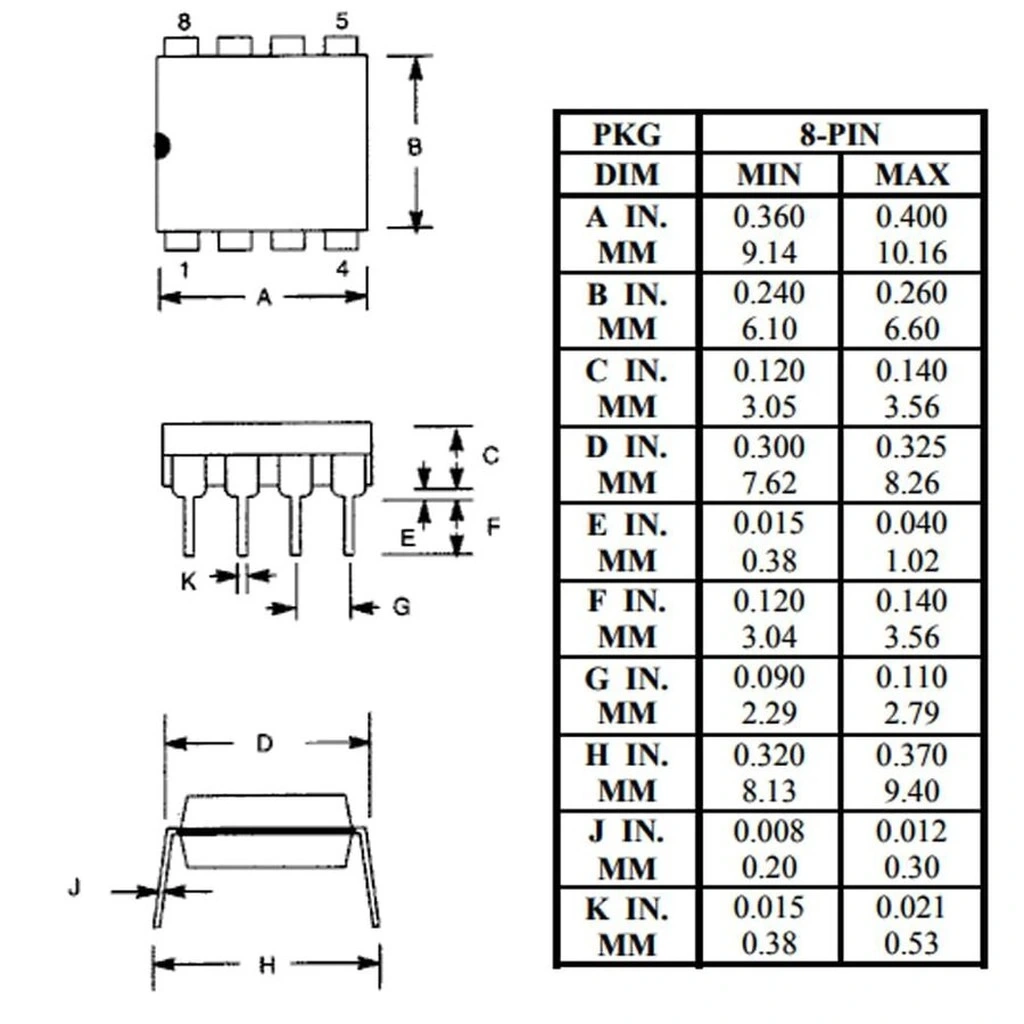

Pin Yapılandırması (DIP-8):

• Pin 1 (X1): 32.768kHz kristal bağlantısı
• Pin 2 (X2): 32.768kHz kristal bağlantısı
• Pin 3 (VBAT): Yedekleme pil bağlantısı (3V)
• Pin 4 (GND): Toprak
• Pin 5 (SDA): I²C Veri Hattı
• Pin 6 (SCL): I²C Saat Hattı
• Pin 7 (SQW/OUT): Kare Dalga Çıkışı
• Pin 8 (VCC): Besleme Voltajı (5V)

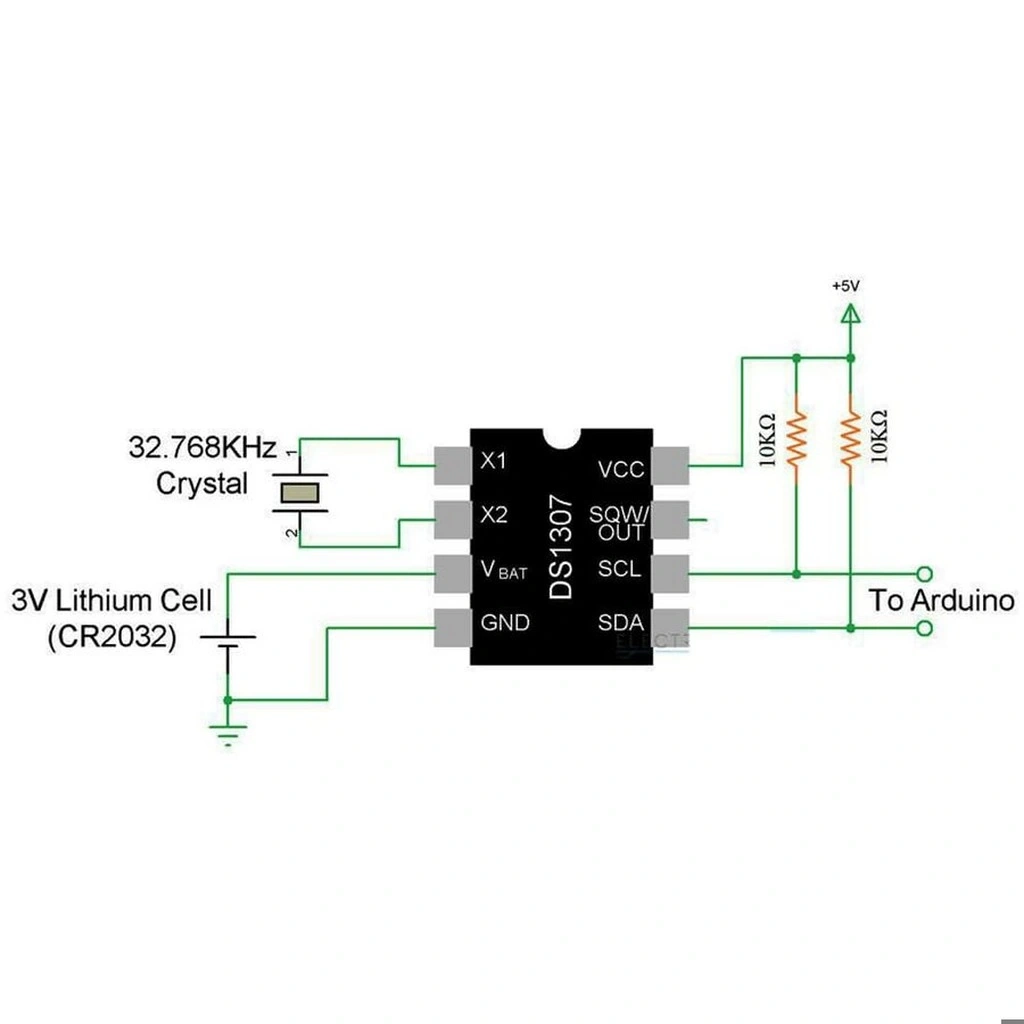

Temel Bağlantı Şeması:

1. Pin 8 (VCC)'yi 5V'a bağlayın
2. Pin 4 (GND)'yi toprağa bağlayın
3. Pin 3 (VBAT)'a 3V lityum pil (CR2032) bağlayın
4. Pin 1 (X1) ve Pin 2 (X2) arasına 32.768kHz kristal bağlayın
5. Pin 5 (SDA) ve Pin 6 (SCL) pinlerini mikrodenetleyicinin I²C pinlerine bağlayın
6. SDA ve SCL hatlarına 4.7kΩ pull-up dirençleri bağlayın

Yedekleme Pil Devresi:

• VBAT pinine bir diyot üzerinden 3V pil bağlanabilir
• Süperkapasitör kullanarak kısa süreli kesintilere karşı koruma sağlanabilir
• Şarj edilebilir ML2032 pil opsiyonu ile uzun süreli yedekleme mümkündür

Mikrodenetleyici Entegrasyonu:

• Arduino ile Bağlantı: SDA→A4, SCL→A5 (veya SDA/SCL pinleri)
• Raspberry Pi ile Bağlantı: SDA→GPIO2, SCL→GPIO3
• ESP8266/ESP32 ile Bağlantı: SDA→GPIO4, SCL→GPIO5 (veya ayarlanabilir)

Sorun Giderme ve İpuçları

DS1307 DIP-8 RTC Gerçek Zaman Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Saat Çalışmıyor: Kristali kontrol edin, pil voltajını ölçün
• Haberleşme Hatası: I²C adresini doğrulayın, pull-up dirençlerini kontrol edin
• Zaman Kayması: Kristal kapasitörlerini kontrol edin, ortam sıcaklığını göz önünde bulundurun
• Zaman Sıfırlanması: Yedekleme pil voltajını kontrol edin, pilin bağlantılarını doğrulayın
• Entegreye Erişilemiyor: VCC ve GND bağlantılarını kontrol edin, I²C hat voltajlarını ölçün

Kodlama İpuçları

• Arduino ile DS1307RTC veya RTClib kütüphanelerini kullanın
• I²C haberleşme hızını 100kHz ile sınırlayın
• Zaman ayarlamasını sadece gerektiğinde yapın, sürekli yazmayın
• SQW çıkışını harici zamanlama sinyali olarak kullanabilirsiniz
• BCD formatını ondalık değere dönüştürürken doğru algoritma kullanın

PCB Tasarım İpuçları

• Kristali entegrenin yanına, kısa izlerle yerleştirin
• Kristali yüksek frekanslı sinyal hatlarından uzak tutun
• Pil bağlantısı için güvenilir konektör kullanın
• I²C hatlarını diğer sinyal hatlarından uzak tutun
• Besleme hattına 0.1μF bypass kapasitörü ekleyin
