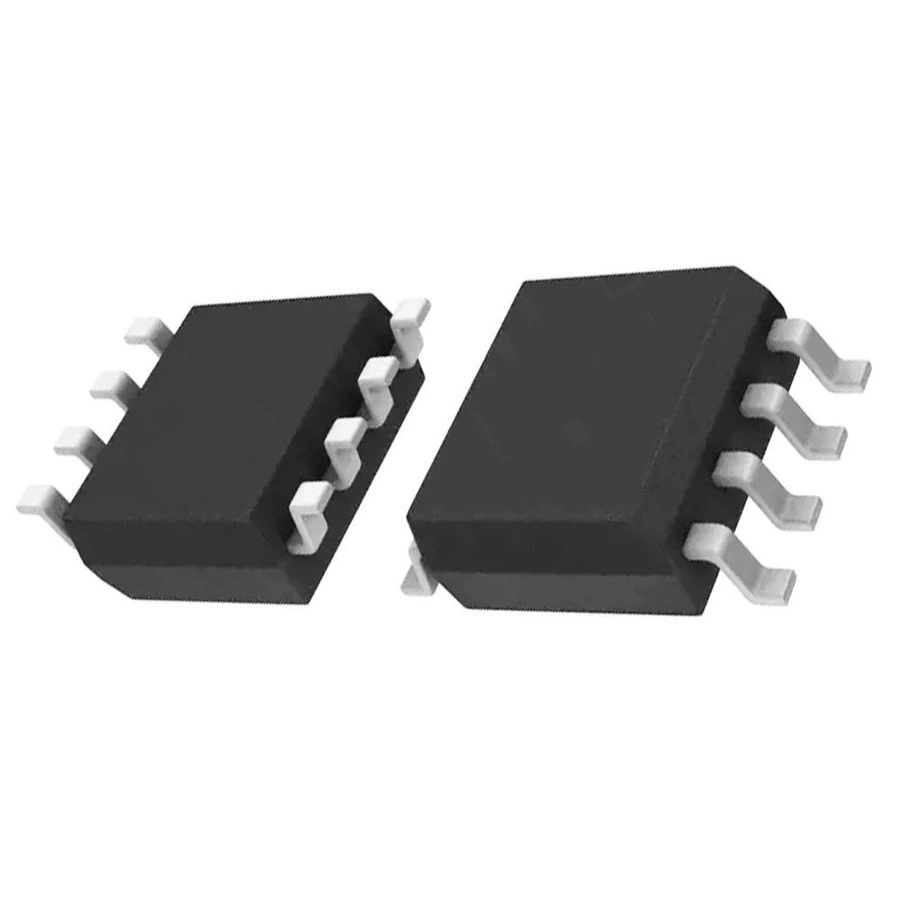

NE555DR SMD SOIC8 Zamanlayıcı Entegresi

NE555DR SMD SOIC8 Zamanlayıcı Entegresi, Texas Instruments tarafından üretilen, 555 zamanlayıcı entegresinin SOIC-8 SMD (yüzey montajlı) versiyonudur. Yüksek kesinlikli zamanlama, osilatör uygulamaları, puls genişlik modülasyonu ve puls üretimi gibi görevler için tasarlanmış bu çok yönlü entegre, elektronik projelerin vazgeçilmez bir parçasıdır. Standart DIP versiyonuna göre daha küçük boyutlarıyla modern PCB tasarımları için ideal bir çözüm sunar.

Astabil, monostabil ve bistabil modlarda çalışabilen NE555DR, zamanlama entegreleri kategorisinde en çok kullanılan ve bilinen ürünlerden biridir. Geniş besleme voltajı aralığı (4.5V-16V), düşük güç tüketimi ve kolay kullanımı sayesinde hem hobi hem de endüstriyel tasarımlarda yaygın olarak tercih edilmektedir.

LED flaşörler, darbe jeneratörleri, PWM kontrolörleri, gecikme devreleri ve osilatör devrelerinde sıklıkla kullanılan bu entegreler, elektronik komponentler dünyasının en dayanıklı ve güvenilir elemanlarındandır. SOIC-8 paket formatı, otomatik montaj ve daha yoğun PCB tasarımları için uygun olup, modern elektronik üretim süreçleri ile tam uyumludur.

Teknik Özellikler

NE555DR SMD SOIC8 Zamanlayıcı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments
• Entegre Tipi: Zamanlayıcı/Osilatör
• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Pin Sayısı: 8
• Besleme Voltajı Aralığı: 4.5V - 16V
• Optimum Çalışma Voltajı: 5V - 15V
• Çalışma Modu: Astabil, Monostabil, Bistabil
• Çalışma Frekansı: 0.1Hz - 500kHz
• Çıkış Akımı (Source): 200mA (maksimum)
• Çıkış Akımı (Sink): 200mA (maksimum)
• Tetikleme Seviyesi: 1/3 VCC (tipik)
• Eşik Seviyesi: 2/3 VCC (tipik)
• Reset Seviyesi: 0.7V (maksimum)
• Güç Tüketimi: ~10mA (15V'da)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• İç Yapı: 23 transistör, 2 diyot ve 16 direnç
• Zamanlama Doğruluğu: %1 (tipik)
• Zamanlama Kararlılığı: 50ppm/°C
• Yükselme Zamanı: 100ns (tipik)
• Düşme Zamanı: 100ns (tipik)
• Kontrol Voltajı Aralığı: 2/3 VCC (tipik)
• Çıkış Voltajı (Yüksek): VCC - 1.5V (minimum)
• Çıkış Voltajı (Düşük): 0.1V (tipik)
• SMD Kod: NE555DR
• Boyutlar: ~5mm × 4mm × 1.75mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

NE555DR SMD SOIC8 Zamanlayıcı Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Zamanlama Devreleri

• Gecikme devreleri
• Zamanlayıcı kontrollü röle devreleri
• Zaman rölesi uygulamaları
• Basit saat devreleri
• Alarm sistemleri ve zamanlayıcıları

Osilatör ve Sinyal Üretici Devreleri

• LED flaşör devreleri
• Darbe (pulse) jeneratörleri
• PWM (Darbe Genişlik Modülasyonu) kontrol devreleri
• Fonksiyon jeneratörleri
• Kare dalga osilatörleri

Kontrol ve Tetikleme Devreleri

• Motor hız kontrol devreleri
• LED parlaklık kontrolü
• Dokunmatik sensör devreleri
• Debounce devreleri (tuş sıçrama önleyici)
• Sensör tetikleme devreleri

Avantajlar ve Özellikler

NE555DR SMD SOIC8 Zamanlayıcı Entegresi'nin sağladığı avantajlar ve çözümler.

• SMD Yapı: Küçük boyut, düşük profil, otomatik montaj uyumluluğu
• Çok Yönlülük: Farklı çalışma modları ile geniş uygulama alanı
• Geniş Besleme Aralığı: 4.5V - 16V arasında çalışabilme
• Güçlü Çıkış: 200mA'e kadar çıkış akımı sağlayabilme
• Kolay Kullanım: Minimum harici komponentle çalışabilme
• Yüksek Doğruluk: %1 zamanlama hassasiyeti
• İyi Sıcaklık Kararlılığı: 50ppm/°C
• Dayanıklılık: Zorlu çevre koşullarında güvenilir çalışma
• Düşük Güç Tüketimi: Batarya ile çalışan projelere uygunluk
• Yaygın Kullanım: Geniş dokümantasyon ve örnek devre kaynakları

Bağlantı ve Kullanım

NE555DR SMD SOIC8 Zamanlayıcı Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (SOIC-8 Paketi):

• Pin 1 (GND): Toprak
• Pin 2 (TRIG): Tetikleme girişi
• Pin 3 (OUT): Çıkış
• Pin 4 (RESET): Reset (aktif düşük)
• Pin 5 (CTRL): Kontrol voltajı
• Pin 6 (THR): Eşik girişi
• Pin 7 (DIS): Deşarj
• Pin 8 (VCC): Pozitif besleme

Temel Çalışma Modları:

1. Monostabil (Tek Atım) Mod Bağlantısı:

• Besleme:
  • Pin 8 (VCC): Pozitif besleme (5V-15V)
  • Pin 1 (GND): Toprak
• Zamanlama Komponentleri:
  • Bir adet direnç (R): Pin 8 (VCC) ve Pin 7 (DIS) arasına
  • Bir adet kapasitör (C): Pin 7 (DIS) ve Pin 1 (GND) arasına
  • Zamanlama süresi: T = 1.1 × R × C (saniye)
• Tetikleme:
  • Pin 2 (TRIG): Normalde VCC'nin 2/3'ünden yüksek. VCC'nin 1/3'ünün altına düştüğünde tetiklenir
  • Tetikleme için genellikle bir buton ile GND'ye çekilir
• Çıkış:
  • Pin 3 (OUT): Tetiklendiğinde yüksek seviye (VCC - 1.5V), zamanlama sona erdiğinde düşük seviye
• Diğer Bağlantılar:
  • Pin 4 (RESET): VCC'ye pull-up direnci ile bağlanır (10kΩ)
  • Pin 5 (CTRL): 0.01μF kapasitör ile GND'ye (opsiyonel)
  • Pin 6 (THR): Pin 7 (DIS) ile birleştirilir

2. Astabil (Osilatör) Mod Bağlantısı:

• Besleme:
  • Pin 8 (VCC): Pozitif besleme (5V-15V)
  • Pin 1 (GND): Toprak
• Zamanlama Komponentleri:
  • İki adet direnç: R1 (Pin 8 ve Pin 7 arasına) ve R2 (Pin 7 ve Pin 6 arasına)
  • Bir adet kapasitör (C): Pin 6 ve Pin 1 arasına
  • Frekans: f = 1.44 / ((R1 + 2×R2) × C) Hz
  • Duty cycle (görev döngüsü): D = (R1 + R2) / (R1 + 2×R2)
• Çıkış:
  • Pin 3 (OUT): Sürekli olarak düşük ve yüksek seviye arasında değişir
• Diğer Bağlantılar:
  • Pin 4 (RESET): VCC'ye pull-up direnci ile bağlanır (10kΩ)
  • Pin 2 (TRIG): Pin 6 (THR) ile birleştirilir
  • Pin 5 (CTRL): 0.01μF kapasitör ile GND'ye (opsiyonel)

Temel Formüller:

• Monostabil mod için zamanlama: T = 1.1 × R × C
• Astabil mod için frekans: f = 1.44 / ((R1 + 2×R2) × C)
• Astabil mod için yüksek seviye süresi: Th = 0.693 × (R1 + R2) × C
• Astabil mod için düşük seviye süresi: Tl = 0.693 × R2 × C

Örnek Uygulamalar

NE555DR SMD SOIC8 Zamanlayıcı Entegresi kullanılarak yapılabilecek örnek projeler.

LED Flaşör Devresi

Belirli aralıklarla yanıp sönen LED devresi (astabil mod kullanarak).

Gerekli Malzemeler:

• 1x NE555DR SMD zamanlayıcı entegresi
• 1x SOIC-8 adaptör kartı (opsiyonel, elle lehimleme için)
• 1x 1kΩ direnç (R1)
• 1x 10kΩ direnç (R2)
• 1x 10μF elektrolitik kapasitör (C)
• 1x 0.01μF seramik kapasitör (bypass)
• 1x 470Ω direnç (LED için)
• 1x LED (herhangi bir renk)
• 1x 10kΩ direnç (Reset pull-up)
• 1x 5V-9V güç kaynağı
• PCB veya breadboard (adaptör kartıyla)

Bağlantı Adımları:

• NE555DR'yi PCB'ye monte edin veya adaptör kartı kullanın
• Pin 8 (VCC) ve Pin 1 (GND) arasına 0.01μF bypass kapasitörünü bağlayın
• Pin 8'i (VCC) pozitif beslemeye bağlayın
• Pin 1'i (GND) toprağa bağlayın
• 1kΩ direnci (R1) Pin 8 (VCC) ve Pin 7 (DIS) arasına bağlayın
• 10kΩ direnci (R2) Pin 7 (DIS) ve Pin 6 (THR) arasına bağlayın
• 10μF kapasitörü (C) Pin 6 (THR) ve Pin 1 (GND) arasına bağlayın (polariteye dikkat edin)
• Pin 2 (TRIG) ve Pin 6 (THR)'yi birbirine bağlayın
• Pin 4 (RESET)'ü 10kΩ direnç üzerinden VCC'ye bağlayın
• Pin 5 (CTRL)'ü 0.01μF kapasitör üzerinden GND'ye bağlayın (opsiyonel)
• 470Ω direnci Pin 3 (OUT) ile LED'in anoduna bağlayın
• LED'in katodunu GND'ye bağlayın
• Güç kaynağını bağlayın ve devreyi test edin

Bu devre yaklaşık 0.7Hz (1.4 saniye periyot) hızında yanıp sönen bir LED oluşturacaktır. Frekansı değiştirmek için R1, R2 veya C değerlerini değiştirebilirsiniz.

Buton Kontrollü Zamanlayıcı Devre

Düğmeye basıldığında belirli bir süre boyunca LED'i yakan devre (monostabil mod).

Gerekli Malzemeler:

• 1x NE555DR SMD zamanlayıcı entegresi
• 1x SOIC-8 adaptör kartı (opsiyonel)
• 1x 100kΩ direnç (R)
• 1x 10μF elektrolitik kapasitör (C)
• 1x 0.01μF seramik kapasitör (bypass)
• 1x 470Ω direnç (LED için)
• 1x LED
• 1x 10kΩ direnç (pull-up)
• 1x Buton (normalde açık)
• 1x 5V-9V güç kaynağı
• PCB veya breadboard (adaptör kartıyla)

Bağlantı Adımları:

• NE555DR'yi PCB'ye monte edin veya adaptör kartı kullanın
• Pin 8 (VCC) ve Pin 1 (GND) arasına 0.01μF bypass kapasitörünü bağlayın
• Pin 8'i (VCC) pozitif beslemeye bağlayın
• Pin 1'i (GND) toprağa bağlayın
• 100kΩ direnci (R) Pin 8 (VCC) ve Pin 7 (DIS) arasına bağlayın
• 10μF kapasitörü (C) Pin 7 (DIS) ve Pin 1 (GND) arasına bağlayın (polariteye dikkat edin)
• Pin 6 (THR) ve Pin 7 (DIS)'yi birbirine bağlayın
• Pin 2 (TRIG)'yi 10kΩ pull-up direnci üzerinden VCC'ye bağlayın
• Butonu Pin 2 (TRIG) ve GND arasına bağlayın
• Pin 4 (RESET)'ü VCC'ye bağlayın
• Pin 5 (CTRL)'ü 0.01μF kapasitör üzerinden GND'ye bağlayın (opsiyonel)
• 470Ω direnci Pin 3 (OUT) ile LED'in anoduna bağlayın
• LED'in katodunu GND'ye bağlayın
• Güç kaynağını bağlayın ve butona basarak test edin

Bu devre, butona basıldığında yaklaşık 1.1 saniye boyunca LED'i yakar. Zamanlama süresini değiştirmek için R veya C değerlerini değiştirebilirsiniz (T = 1.1 × R × C).

Sorun Giderme ve İpuçları

NE555DR SMD SOIC8 Zamanlayıcı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Entegre Çalışmıyor: Pin bağlantılarını kontrol edin, besleme voltajını ölçün
• Kararsız Zamanlama: Daha kaliteli kapasitör kullanın, kontrol pinine bypass kapasitör ekleyin
• Yanlış Frekans: Direnç ve kapasitör değerlerini ölçün, formülü tekrar kontrol edin
• Reset Problemi: Reset pininin VCC'ye doğru bağlandığından emin olun
• Gürültülü Çıkış: Besleme filtrelerini iyileştirin, bypass kapasitörler ekleyin

Uygulama İpuçları

• SMD lehimlemede ince uçlu havya ve flux kullanın
• Başlangıçta adaptör kartları ile pratik yapın
• Astabil modda %50 görev döngüsü için entegre harici devre kullanın
• Uzun zamanlama devrelerinde tantalum veya düşük ESR kapasitörler tercih edin
• Metal film dirençler kullanarak zamanlama hassasiyetini artırın
• Besleme hattına filtreleme kapasitörleri ekleyin
• Yüksek frekanslı uygulamalarda sinyal hattı uzunluklarını minimize edin
• Hassas zamanlama gerektiren uygulamalarda sıcaklık kompanzasyonu düşünün

Paket İçeriği

• NE555DR SMD SOIC8 Zamanlayıcı Entegresi
