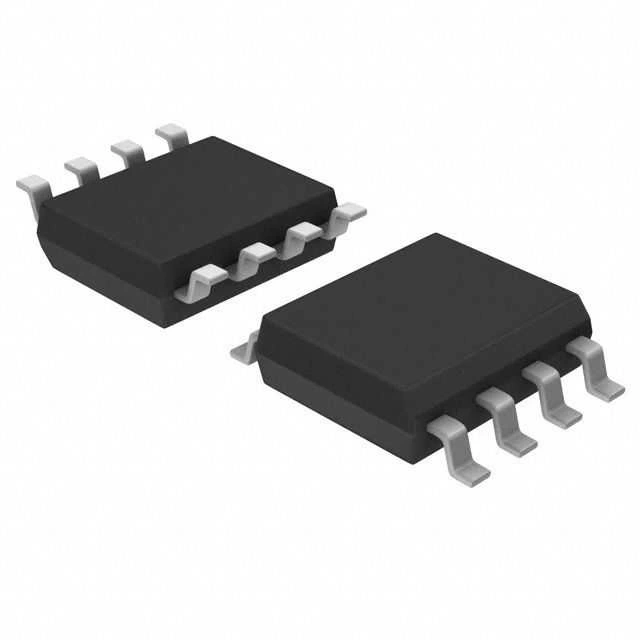

LM555 SOIC-8 SMD Zamanlayıcı - Osilatör - Pulse Jeneratör Entegre

LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre

LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre, elektronik dünyasının en popüler ve çok yönlü entegrelerinden biridir. SOIC-8 SMD paketinde sunulan bu kompakt zamanlayıcı, tek darbe (monostable) ve sürekli darbe (astable) modlarında çalışabilen, son derece güvenilir bir zamanlama elemanıdır.

Geniş besleme voltajı aralığında çalışabilen bu zamanlama entegresi, mikrosaniyelerden saatlere kadar uzanan zamanlama gecikmelerini hassas bir şekilde oluşturabilir. LED flaşöründen PWM kontrolüne, osilatörden darbe jeneratörüne kadar sayısız uygulamada kullanılabilecek esnek bir çözüm sunar.

Düşük güç tüketimi ve yüksek akım sürüş kapasitesi sunan bu entegre, diğer elektronik komponentler ile birlikte kullanılarak, endüstriyel kontrolden hobi projelerine kadar geniş bir yelpazede uygulanabilir. SMD versiyonu, kompakt devre tasarımları için idealdir.

Teknik Özellikler

LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Besleme Voltajı Aralığı: 4.5V - 16V
• Tipik Besleme Akımı: 10mA @ 15V
• Maksimum Çıkış Akımı: 200mA
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Çalışma Frekans Aralığı: 0.1Hz - 500kHz
• Darbe Genişliği Aralığı: Mikrosaniyelerden saatlere
• Zamanlama Hassasiyeti: ±1% (tipik)
• Sıcaklık Kararlılığı: 50 ppm/°C
• Tetikleme Voltajı: 1/3 VCC
• Eşik Voltajı: 2/3 VCC
• Sıfırlama Voltajı: 0.7V (tipik)
• Kontrol Voltajı: 2/3 VCC (tipik)
• Çıkış Voltajı (Yüksek): VCC - 1.5V (minimum)
• Çıkış Voltajı (Düşük): 0.1V (tipik)
• Yükselme Zamanı: 100ns
• Düşme Zamanı: 100ns
• Pin Sayısı: 8
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Zamanlayıcı Uygulamaları

• Gecikme devreleri
• Zamanlama kontrolleri
• Darbe genişlik modülasyonu (PWM)
• Tek darbe jeneratörleri
• Zamanlayıcılı alarmlar

Osilatör Devreleri

• LED flaşörleri
• Kare dalga jeneratörleri
• Frekans jeneratörleri
• Ton üreteçleri
• Pals jeneratörleri

Endüstriyel Uygulamalar

• Motor hız kontrolleri
• Sensör okuma devreleri
• DC-DC dönüştürücüler
• Debounce devreleri
• Proses zamanlama kontrolü

Avantajlar ve Özellikler

LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre'nin sağladığı avantajlar ve çözümler.

• Çok Yönlülük: Birçok farklı zamanlama uygulaması
• Yüksek Güvenilirlik: Endüstri standardı devre elemanı
• Geniş Besleme Aralığı: 4.5V-16V arası çalışma
• Yüksek Çıkış Akımı: 200mA'e kadar sürüş gücü
• Zaman Hassasiyeti: %1 civarında kararlı çalışma
• SMD Paketi: Kompakt PCB tasarımlarına uygun
• Düşük Bileşen Sayısı: Minimum harici eleman gereksinimi
• Sıcaklık Kararlılığı: Geniş sıcaklık aralığında kararlı çalışma
• Kolay Kullanım: Basit devre tasarımı
• Ekonomik Fiyat: Maliyet etkin zamanlama çözümü

Devre Tasarımı ve Kullanım

LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre'nin bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-8):

• Pin 1 (GND): Toprak
• Pin 2 (TRIG): Tetikleme Girişi
• Pin 3 (OUT): Çıkış
• Pin 4 (RESET): Sıfırlama Girişi
• Pin 5 (CTRL): Kontrol Voltajı
• Pin 6 (THR): Eşik Girişi
• Pin 7 (DIS): Deşarj
• Pin 8 (VCC): Besleme Voltajı

Monostable (Tek Darbe) Modu Bağlantısı:

1. VCC (Pin 8) ve RESET (Pin 4) pinlerini besleme voltajına bağlayın
2. GND (Pin 1) pinini toprağa bağlayın
3. THR (Pin 6) ve DIS (Pin 7) pinlerini birbirine bağlayın
4. Bu bağlantıdan bir direnç (R) üzerinden VCC'ye bağlantı yapın
5. Aynı noktadan bir kapasitör (C) üzerinden toprağa bağlantı yapın
6. TRIG (Pin 2) pinine tetikleme sinyali uygulayın
7. Çıkışı OUT (Pin 3) pininden alın

Astable (Sürekli Darbe) Modu Bağlantısı:

• VCC (Pin 8) ve RESET (Pin 4) pinlerini besleme voltajına bağlayın
• GND (Pin 1) pinini toprağa bağlayın
• TRIG (Pin 2) ve THR (Pin 6) pinlerini birbirine bağlayın
• Bu noktadan bir kapasitör (C) üzerinden toprağa bağlantı yapın
• DIS (Pin 7) pinine bir direnç (RA) bağlayarak VCC'ye bağlayın
• TRIG ve THR'nin bağlantı noktasından bir direnç (RB) ile DIS pinine bağlayın
• Çıkışı OUT (Pin 3) pininden alın

Frekans ve Görev Döngüsü Hesaplamaları (Astable):

• Frekans (Hz) = 1.44 / ((RA + 2×RB) × C)
• Doluluk Oranı = (RA + RB) / (RA + 2×RB)
• Yüksek Zaman (s) = 0.693 × (RA + RB) × C
• Düşük Zaman (s) = 0.693 × RB × C

Sorun Giderme ve İpuçları

LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Zamanlama: Kapasitör tipini değiştirin, güç kaynağını filtreleyin
• Çalışmayan Devre: Pin bağlantılarını ve besleme voltajını kontrol edin
• Düzensiz Çıkış: Besleme hattına 0.1µF bypass kapasitörü ekleyin
• Darbe Bozulması: Çıkış yükünü azaltın, yük sürücü ekleyin
• Tetikleme Sorunları: TRIG pinine pull-up direnci ekleyin

SMD Lehimleme İpuçları

• İnce uçlu havya, flux ve uygun kalınlıkta lehim kullanın
• SMD lehimleme için sıcak hava istasyonu veya reflow tekniği kullanabilirsiniz
• SMD adaptör kartı ile breadboard üzerinde test edebilirsiniz
• Entegrenin doğru yönde yerleştirildiğinden emin olun
• Lehimleme sonrası köprüleşme olup olmadığını kontrol edin

Uygulama İpuçları

• Uzun süreli zamanlama için kondansatör sızıntısını minimize edin
• Doğru RC değerlerini seçmek için çevrimiçi hesaplayıcılar kullanın
• Kontrol pinine (Pin 5) 0.01µF kapasitör bağlayarak gürültüyü azaltın
• Çok uzun süreler için kaskad bağlantı kullanın
• %50 görev döngüsü için özel devre düzenleri kullanın

Paket İçeriği

• LM555 SOIC-8 SMD Zamanlayıcı Osilatör Pulse Jeneratör Entegre
