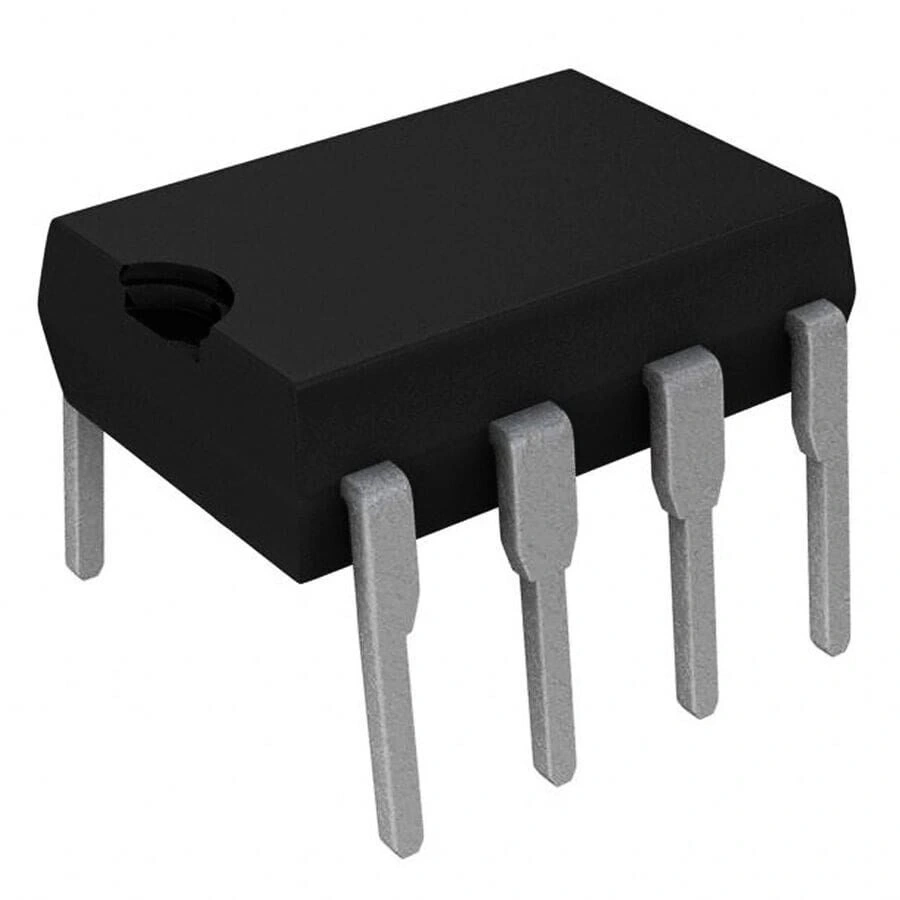

DS1302 RTC Gerçek Zaman Entegresi Dip-8

DS1302 RTC Gerçek Zaman Entegresi DIP-8

DS1302 RTC Gerçek Zaman Entegresi, saat, takvim ve 31 byte RAM içeren, pil yedeklemeli bir gerçek zaman saati (Real Time Clock) entegresidir. DIP-8 paketinde sunulan bu entegre, basit 3 tel seri arabirime sahip olup, saniye, dakika, saat, gün, ay, yıl ve haftanın günü bilgilerini takip eder.

Düşük güç tüketimi özelliğine sahip olan bu zamanlama entegresi, harici pil ile beslenerek güç kesintisi durumunda bile zamanı korur. Ayrıca trickle şarj özelliği sayesinde, şarj edilebilir pillerin şarj edilmesini destekler ve sistem güç altında olduğunda yedek pili şarj edebilir.

2.0V - 5.5V arasında geniş çalışma voltajı aralığına sahip bu entegre, diğer elektronik komponentler ile uyumlu şekilde çalışabilir. Elektronik saatler, zamanlayıcılar, kontrol sistemleri ve gerçek zamanlı veri loglama gerektiren projeler için ideal bir seçimdir.

Teknik Özellikler

DS1302 RTC Gerçek Zaman Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: DIP-8 (Dual In-line Package)
• Haberleşme Protokolü: 3 telli seri arabirim (CE, I/O, SCLK)
• Besleme Voltajı (VCC): 2.0V - 5.5V DC
• Yedekleme Pil Voltajı (VBAT): 2.0V - 5.5V
• Çalışma Akımı: <1.5mA @ 5V
• Yedek Pil Akımı: <300nA @ 2V (tipik)
• RAM Kapasitesi: 31 byte batarya destekli
• Saat/Takvim Bilgisi: Saniye, dakika, saat, gün, tarih, ay, yıl
• Saat Formatı: 12 saat (AM/PM göstergeli) veya 24 saat
• Takvim Özelliği: 2100 yılına kadar tam takvim, artık yıl düzeltmesi
• Trickle Şarj Özelliği: Programlanabilir şarj desteği
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Maksimum Saat Frekansı: 2.0 MHz
• Kristal Frekansı: 32.768 kHz
• Pin Sayısı: 8
• Montaj Tipi: Through Hole
• Hassasiyet: Kristal kalitesine bağlı
• Yedekleme Pil Ömrü: Tipik olarak 10 yıl (2V @ 25°C)
• Üretici: Maxim Integrated / Dallas Semiconductor
• RoHS Uyumluluğu: Evet

Kullanım Alanları

DS1302 RTC Gerçek Zaman Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Veri Kayıt ve İzleme Sistemleri

• Veri kaydediciler (datalogger)
• Çevre izleme cihazları
• Enerji tüketim ölçerleri
• Sensör veri zamanlaması
• Endüstriyel proses kayıtları

Zaman Kontrolü Gerektiren Uygulamalar

• Dijital saatler ve takvimler
• Otomatik sulama sistemleri
• Programlanabilir termostatlar
• Aydınlatma kontrol sistemleri
• Zamanlayıcılı güvenlik sistemleri

Hobi ve DIY Projeleri

• Arduino/Raspberry Pi projeleri
• Elektronik saat yapımı
• Zamanlı kontrol devreleri
• Kişisel hava istasyonları
• Otomatik yemleme sistemleri

Avantajlar ve Özellikler

DS1302 RTC Gerçek Zaman Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Basit Arayüz: 3 telli seri haberleşme
• Düşük Güç Tüketimi: 300nA yedek pil akımı
• Geniş Besleme Aralığı: 2.0V - 5.5V ile esneklik
• 31 Byte RAM: Ek veri depolama imkanı
• Trickle Şarj: Yedek pilin otomatik şarj edilmesi
• Tam Takvim Özellikleri: Artık yıl ayarlaması
• DIP-8 Paketi: Breadboard üzerinde kolay kullanım
• Saat Formatı Seçeneği: 12/24 saat gösterim formatı
• Yüksek Hassasiyet: Doğru zaman takibi
• Uzun Pil Ömrü: 10 yıla kadar yedek pil süresi

Devre Tasarımı ve Kullanım

DS1302 RTC Gerçek Zaman Entegresi DIP-8'in bağlantıları ve kullanımı hakkında bilgiler.

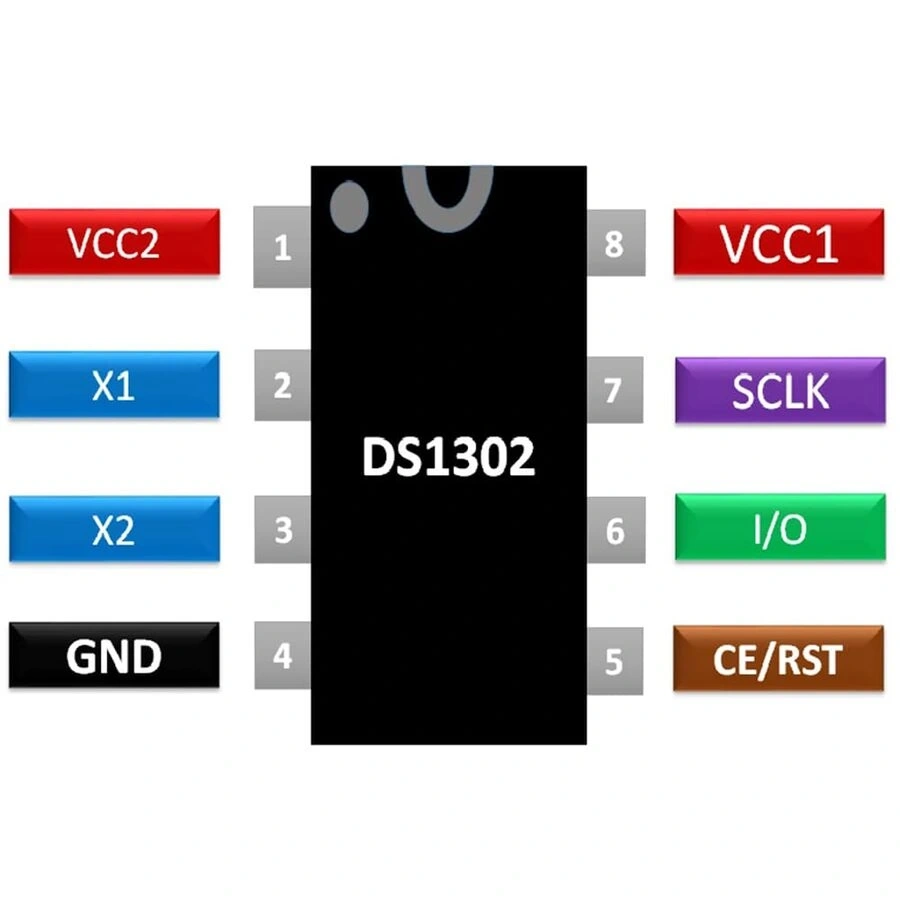

Pin Yapılandırması (DIP-8):

• Pin 1 (VCC2): Yedekleme Pil Voltajı
• Pin 2 (X1): 32.768kHz Kristal Bağlantısı
• Pin 3 (X2): 32.768kHz Kristal Bağlantısı
• Pin 4 (GND): Toprak
• Pin 5 (CE): Chip Enable (Çip Etkinleştirme)
• Pin 6 (I/O): Veri Giriş/Çıkış
• Pin 7 (SCLK): Seri Saat
• Pin 8 (VCC1): Ana Besleme Voltajı

Temel Bağlantı Şeması:

1. Pin 8 (VCC1)'i 5V'a bağlayın
2. Pin 4 (GND)'yi toprağa bağlayın
3. Pin 1 (VCC2)'ye yedekleme pili (3V lityum pil) bağlayın
4. Pin 2 (X1) ve Pin 3 (X2) arasına 32.768kHz kristal bağlayın
5. Pin 5 (CE), Pin 6 (I/O) ve Pin 7 (SCLK) pinlerini mikrodenetleyicinin uygun pinlerine bağlayın

Mikrodenetleyici Bağlantısı:

• CE (Pin 5) → Mikrodenetleyicinin bir dijital çıkış pinine
• I/O (Pin 6) → Mikrodenetleyicinin bir dijital giriş/çıkış pinine
• SCLK (Pin 7) → Mikrodenetleyicinin bir dijital çıkış pinine

Trickle Şarj Yapılandırması:

• Şarj edilebilir pil kullanıyorsanız, TCS register (trickle charge register) ayarlanabilir
• DS (diode select) ve RS (resistor select) bitleri ile şarj akımı yapılandırılır
• Tipik değerler: Diyot (1 veya 2) ve direnç (2kΩ, 4kΩ, 8kΩ)

Sorun Giderme ve İpuçları

DS1302 RTC Gerçek Zaman Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zaman Kayması: Kristal kalitesini kontrol edin, parazit kaynaklarını uzaklaştırın
• İletişim Hatası: CE, I/O ve SCLK bağlantılarını kontrol edin, zamanlama diyagramına uyun
• Pil Yedekleme Problemi: Pil voltajını ölçün, VCC2-GND arası bağlantıyı kontrol edin
• Zamanlama Sıfırlanması: Write Protect (WP) bit ayarını kontrol edin
• Veri Aktarım Hataları: I/O hattında pull-up direnç olduğunu doğrulayın

Kodlama İpuçları

• RTC DS1302 kütüphanesini kullanarak kod geliştirmeyi basitleştirin
• Zamanı ayarladıktan sonra Write Protect (WP) biti set ederek yanlışlıkla değişimi önleyin
• RAM alanını sistem durumu veya kritik değişkenleri saklamak için kullanın
• Veri aktarımından önce CE pinini HIGH yapın, işlem bitince LOW yapın
• BCD (Binary Coded Decimal) formatından ondalık değere dönüşüm yaparken uygun algoritma kullanın

Donanım İpuçları

• Kristal için yüksek kaliteli 32.768kHz kristal tercih edin
• Kristal pinleri arasına parazit filtresi için 22pF kapasitör bağlamayı değerlendirin
• I/O pini için 4.7kΩ - 10kΩ pull-up direnci kullanın
• Yedek pil için CR2032 (3V lityum) veya şarj edilebilir ML2032 pil kullanın
• Düzgün PCB tasarımında kristal ve RTC çevresini gürültü kaynaklarından izole edin

Paket İçeriği

• DS1302 RTC Gerçek Zaman Entegresi DIP-8
