LM2901 SMD Komparatör Entegresi Soic-14

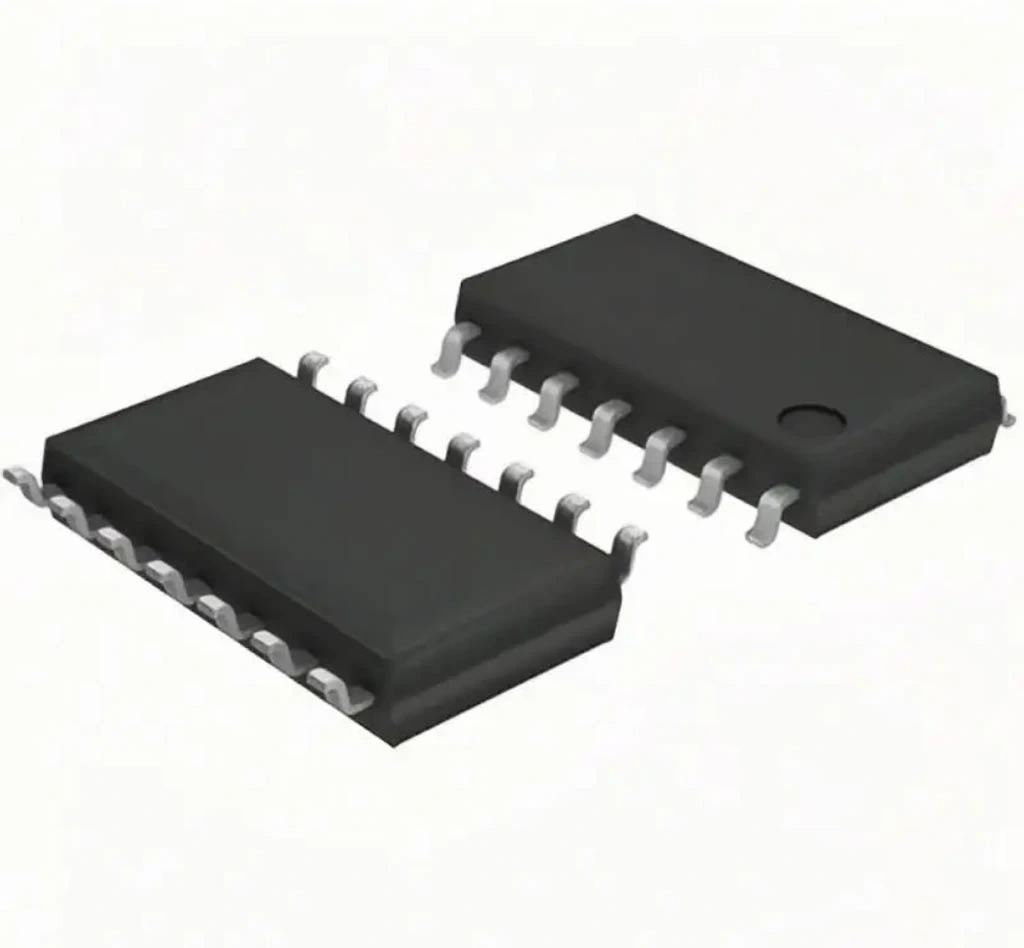

LM2901 SMD Komparatör Entegresi SOIC-14

LM2901 SMD Komparatör Entegresi, dört bağımsız gerilim komparatörü içeren çok yönlü bir SOIC-14 paketli entegredir. Geniş besleme voltajı aralığı ile esnek kullanım imkanı sunar.

Her kanalı ayrı çalışabilen komparatörler, tek besleme kaynağıyla çalışabilme özelliğine sahiptir ve endüstriyel sıcaklık aralığında güvenilir performans sunar. Elektronik komponentler arasında yaygın kullanımı olan bu entegre, eşik değer algılama uygulamalarının vazgeçilmez parçasıdır.

LM2901, LM339'un endüstriyel sıcaklık aralığı versiyonudur ve gelişmiş sıcaklık özellikleri gerektiren projeler için ideal bir entegre çözüm sunar.

Teknik Özellikler

LM2901 SMD Komparatör Entegresi SOIC-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ST Microelectronics, Texas Instruments, ON Semiconductor
• Entegre Tipi: Gerilim Komparatörü
• Model: LM2901
• Paket Tipi: SOIC-14 (SMD)
• Pin Sayısı: 14
• Komparatör Sayısı: 4 (Quad)
• Besleme Voltajı: 2.0V - 36V (Tek Besleme)
• Besleme Voltajı (Çift): ±1.0V - ±18V
• Giriş Ofset Voltajı: 3 mV (Tipik), 9 mV (Maksimum)
• Giriş Bias Akımı: 25 nA (Tipik)
• Tepki Süresi: 1.3 μs (Tipik)
• Çıkış Akımı: 16 mA (Maksimum)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• Giriş Ortak Mod Voltaj Aralığı: 0V - (Vcc-1.5V)
• CMRR (Common-Mode Rejection Ratio): 80 dB (Minimum)
• Maksimum Fark Girişi Voltajı: 36V
• Güç Tüketimi: 800 μA/Komparatör (Tipik)
• Çıkış Tipi: Açık Kollektör (Open Collector)
• RoHS Uyumluluğu: Evet
• Boyutlar: 8.65mm x 3.90mm x 1.58mm

Kullanım Alanları

LM2901 SMD Komparatör Entegresi SOIC-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• Eşik seviyesi algılama devreleri
• Sıcaklık aşım koruma sistemleri
• Proses kontrol sistemleri
• Endüstriyel sensör arayüzleri
• Limit switch kontrolü

Algılama ve Kontrol

• Gerilim seviye dedektörleri
• Pencere komparatör devreleri
• Akım izleme sistemleri
• Sıfır geçiş dedektörleri
• Optik sensör arayüzleri

Genel Elektronik Projeler

• Çift yönlü limit dedektörleri
• Analog-dijital çevirici ön devreleri
• Fotoelektrik kontrolörleri
• Tetikleyici devreler
• Darbe üreteci devreleri

Avantajlar ve Özellikler

LM2901 SMD Komparatör Entegresi SOIC-14'ün sağladığı avantajlar ve çözümler.

• Tek Besleme Özelliği: Tek güç kaynağı ile çalışabilme esnekliği
• Düşük Güç Tüketimi: Batarya ile çalışan cihazlar için uygun
• Geniş Voltaj Aralığı: 2V-36V besleme ile farklı sistemlere uyum
• Endüstriyel Sıcaklık Toleransı: -40°C ile +125°C arasında çalışabilme
• Dört Bağımsız Komparatör: Tek entegrede çoklu devre tasarım imkanı
• Açık Kollektör Çıkışı: Farklı voltaj seviyeleriyle arayüz kolaylığı
• Yüksek CMRR: Ortak mod gürültüye karşı yüksek bağışıklık
• SMD Paket: Kompakt PCB tasarımları için uygun boyut
• Maliyet Avantajı: Dört komparatör tek pakette, daha ekonomik çözüm
• LM339 Pimleriyle Uyumlu: Kolay yükseltme ve değiştirme imkanı

Uygulama ve Devre Tasarımı

LM2901 SMD Komparatör Entegresi SOIC-14 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Pin Yapısı: 1,7,8,14 (Çıkışlar), 2,6,9,13 (Tersleyen Girişler (-)), 3,5,10,12 (Terslenmeyen Girişler (+)), 4 (Vcc), 11 (GND)
• Basit Komparatör: Referans gerilimini tersleyen girişe, karşılaştırılacak sinyali terslenmeyen girişe bağlayın
• Histerezisli Komparatör: Çıkıştan terslenmeyen girişe rezistif geri besleme ekleyin
• Pencere Komparatör: İki komparatör kullanarak alt ve üst limitleri belirleyin
• Çıkış Kullanımı: Açık kollektör çıkışlara pull-up direnci bağlayın (tipik 1k-10k ohm)

Tasarım İpuçları:

• Her komparatör kanalı bağımsız çalışabilir
• Kullanılmayan girişleri uygun şekilde sonlandırın
• Vcc ve GND pinleri arasına 0.1µF bypass kapasitörü ekleyin
• Hızlı geçişli sinyallerde titreşimi önlemek için histerezis ekleyin
• Açık kollektör çıkışlar farklı voltaj seviyelerine bağlanabilir

Sorun Giderme ve İpuçları

LM2901 SMD Komparatör Entegresi SOIC-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Alınamama: Pull-up direncini kontrol edin.
• Titreşimli Çıkış: Giriş sinyaline histerezis ekleyin.
• Yanlış Tetikleme: Referans voltajını doğrulayın, gürültü filtresi ekleyin.
• Çıkışta Yüksek Empedans: Pull-up direncini küçültün.
• Hatalı Eşik Değeri: Giriş ofset voltajını hesaba katın.

Verimli Kullanım İpuçları

• Gürültülü ortamlarda her zaman histerezis kullanın
• Yüksek hızlı uygulamalarda bypass kapasitörleri ekleyin
• Giriş hatlarını kısa tutun ve gerekirse filtreleme yapın
• Açık kollektör çıkışları çeşitli mantık aileleriyle arayüz olarak kullanın
• Çıkış pull-up direnci değerini uygulama hızına göre optimize edin

Paket İçeriği

• LM2901 SMD Komparatör Entegresi SOIC-14
