UC3842 PWM Denetleyicisi

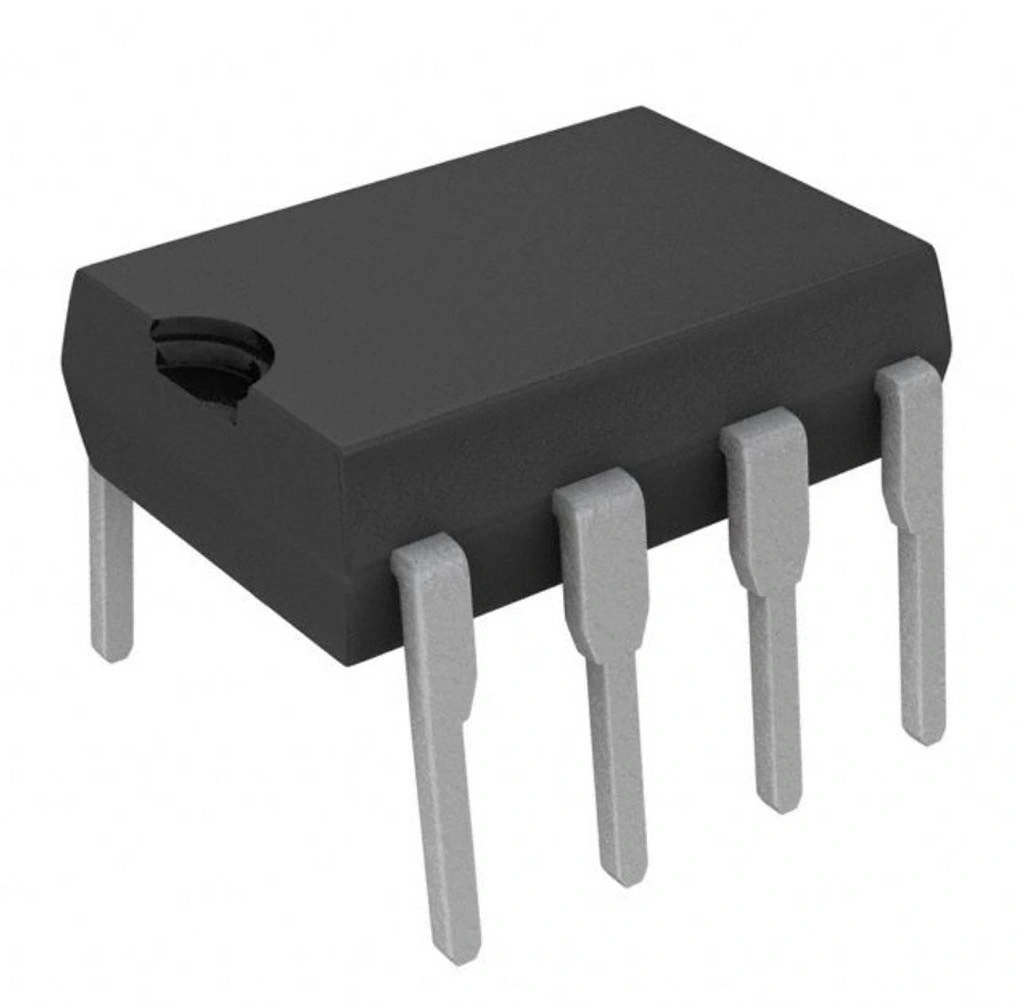

UC3842, yüksek performanslı akım modu PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. DIP-8 paketinde sunulan bu entegre, anahtarlamalı güç kaynakları ve DC-DC dönüştürücüler için güvenilir ve yüksek kontrol özellikli bir çözüm sunar.

500kHz'e kadar çalışma frekansı, yüksek UVLO seviyesi ve %97'ye varan görev döngüsü ile donatılmış bu entegreler, güç dönüştürme uygulamalarında kararlı ve verimli kontrol sağlar.

Off-line SMPS ve yüksek voltajlı sistemlerde yaygın olarak kullanılan elektronik komponentler arasında yer alan UC3842, diğer entegreler içinde yüksek voltajlı PWM uygulamaları için az sayıda harici komponent gerektiren ideal bir çözüm sunar.

---

Teknik Özellikler

UC3842 PWM Denetleyicisi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments, ON Semiconductor, STMicroelectronics
• Ürün Serisi: UC3842-UC3845
• Paket Tipi: DIP-8 (Dual In-line Package).
• PWM Tipi: Akım modu kontrol
• Maksimum Çalışma Frekansı: 500kHz
• Çalışma Voltajı: 10V - 30V
• Düşük Voltaj Kesme (UVLO): 16V (başlangıç), 10V (minimum)
• Referans Voltajı: 5V ±2%
• Referans Akım Kapasitesi: 50mA
• Osilatör Frekans Aralığı: 10kHz - 500kHz
• Maksimum Görev Döngüsü: 97%
• Çıkış Sürücü Akımı: Kaynak 500mA, Akıtma 1A
• Çıkış Rise/Fall Zamanı: 50ns (1000pF yükte)
• Hata Amplifikatörü Kazancı: 70dB (tipik)
• Koruma Özellikleri: Aşırı akım koruması, düşük voltaj kilitleme
• Başlangıç Akımı: <0.5mA
• Çalışma Akımı: 17mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• Kontrol Çıkışları: 1 (Totem Pole)
• Akım Algılama Eşiği: 1V (tipik)
• RoHS Uyumluluğu: Evet
• Pin Sayısı: 8
• Boyutlar: 9.8mm x 6.3mm x 3.3mm (yaklaşık)

---

Kullanım Alanları

UC3842 PWM Denetleyicisi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Off-line SMPS Uygulamaları

• Flyback güç kaynakları
• Forward dönüştürücüler
• AC-DC güç adaptörleri
• Bilgisayar güç kaynakları
• Endüstriyel güç kaynakları

Yüksek Voltajlı DC-DC Dönüştürücüler

• Step-down (buck) dönüştürücüler
• 12V-48V sistemler için güç kaynakları
• Telekomünikasyon güç üniteleri
• Server güç kaynakları
• Endüstriyel kontrol sistemleri

Motor Sürücü Uygulamaları

• DC motor hız kontrol devreleri
• Fırçalı motor sürücüleri
• Solenoid kontrol devreleri
• Adım motor güç sistemleri
• Pompa kontrol üniteleri

Endüstriyel Uygulamalar

• PLC güç kaynakları
• UPS sistemleri
• Harici güç adaptörleri
• Endüstriyel kontrol ekipmanları
• Otomasyon sistemleri

Tüketici Elektroniği

• Televizyon ve monitör güç kaynakları
• Ses ekipmanı güç üniteleri
• LED aydınlatma sürücüleri
• Şarj adaptörleri
• Elektrikli ev aletleri

---

Avantajlar ve Özellikler

UC3842 PWM Denetleyicisi'nin sağladığı avantajlar ve çözümler.

• Yüksek UVLO Seviyeleri: 16V/10V ile off-line ve yüksek voltajlı sistemler için ideal
• Yüksek Görev Döngüsü: %97'ye varan görev döngüsü ile verimli güç transferi
• Akım Modu Kontrolü: Hızlı geçici yanıt ve döngü kararlılığı
• Düşük Başlangıç Akımı: <0.5mA ile düşük güç tüketimi
• Yüksek Akım Çıkışı: MOSFET'leri doğrudan sürebilme kapasitesi
• Hassas Referans: %2 toleranslı 5V referans voltajı
• Dahili Korumalar: Aşırı akım ve düşük voltaj koruması
• Programlanabilir Osilatör: 10kHz - 500kHz arası ayarlanabilir frekans
• DIP-8 Paketi: Breadboard uyumlu kolay prototipleme
• Ekonomik Çözüm: Minimum harici komponentler ile maliyet etkin tasarım

---

Devre Tasarımı ve Uygulama

UC3842 PWM Denetleyicisi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

UC3842 DIP-8 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (COMP): Hata amplifikatörü çıkışı
• Pin 2 (VFB): Hata amplifikatörü inverting girişi
• Pin 3 (I-SENSE): Akım algılama girişi
• Pin 4 (RT/CT): Osilatör zamanlama resistörü ve kapasitörü
• Pin 5 (GND): Toprak
• Pin 6 (OUTPUT): Totem pole çıkışı
• Pin 7 (VCC): Besleme voltajı
• Pin 8 (VREF): 5V referans voltajı çıkışı

Temel Devre Şeması

UC3842 entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x UC3842 DIP-8 Entegre
• 1x 100nF seramik kapasitör (by-pass)
• 1x 47µF elektrolitik kapasitör (VCC filtresi)
• 1x RT direnç (osilatör frekansı için)
• 1x CT kapasitör (osilatör zamanlama)
• 1x Akım algılama direnci (0.1Ω - 1Ω)
• 1x 1N4148 diyot (VCC için)
• 1x N-kanal MOSFET veya BJT (güç anahtarı)
• 2x 4.7kΩ direnç (geri besleme bölücü)
• 1x 10nF kapasitör (kompanzasyon)
• 1x Başlangıç direnci (47kΩ - 220kΩ)

Temel Devre Bağlantıları:

1. VCC (Pin 7) besleme voltajına (15-18V) bağlanır
2. GND (Pin 5) toprak hattına bağlanır
3. 100nF by-pass kapasitörü VCC ve GND arasına bağlanır
4. RT ve CT komponentleri Pin 4'e bağlanır
5. VREF (Pin 8) geri besleme devresi referansını sağlar
6. OUTPUT (Pin 6) MOSFET gate'ine bağlanır
7. I-SENSE (Pin 3) akım algılama direncine bağlanır
8. VFB (Pin 2) çıkış voltajı geri besleme devresine bağlanır
9. COMP (Pin 1) kompanzasyon kapasitörüne bağlanır

Osilatör Frekansı Ayarı

UC3842 entegresi için osilatör frekansı hesaplama ve ayarlama.

• Frekans Hesaplama Formülü:
  • f = 1.72 / (RT x CT)
  • RT: Zamanlama direnci (kΩ)
  • CT: Zamanlama kapasitörü (nF)
• Örnek Değerler:
  • 50kHz için: RT = 6.8kΩ, CT = 5nF
  • 100kHz için: RT = 10kΩ, CT = 1.8nF
  • 200kHz için: RT = 5kΩ, CT = 1.8nF
  • 500kHz için: RT = 2kΩ, CT = 1.8nF
• Tasarım İpuçları:
  • RT değerini 2kΩ - 100kΩ aralığında seçin
  • CT değerini 470pF - 10nF aralığında tutun
  • Gürültüden kaçınmak için CT'yi GND'ye mümkün olduğunca yakın yerleştirin
  • Frekans kararlılığı için düşük sıcaklık katsayılı komponentler kullanın

Uygulama Örnekleri

UC3842 entegresi ile farklı devre uygulamaları.

Off-line Flyback Dönüştürücü:

• Giriş: 85-265V AC
• Çıkış: 12V, 1A
• Çalışma frekansı: 100kHz
• Transformatör: Gapped ferrit, 20:4 sarım oranı
• MOSFET: IRF840
• Besleme: Bootstrap sargısı + başlangıç direnci
• Optokuplör ile izolasyon

Forward Dönüştürücü:

• Giriş: 24V DC
• Çıkış: 5V, 3A
• Çalışma frekansı: 200kHz
• Transformatör: 8:2 sarım oranı
• MOSFET: IRF540
• Reset devresi: RCD clamp
• Senkron rektifikasyon

Güç Faktörü Düzeltme (PFC) Devresi:

• Giriş: 85-265V AC
• Çıkış: 400V DC
• Çalışma frekansı: 50kHz
• Topoloji: Boost
• İndüktör: 500µH
• MOSFET: IRFP460
• Güç faktörü: >0.95

UPS Kontrol Devresi:

• Batarya: 24V (2x12V)
• Çıkış: 230V AC (invertör)
• Çalışma frekansı: 40kHz
• Topoloji: Push-pull
• MOSFET'ler: 2x IRF3205
• Çıkış trafosu: Ferrit E-core
• Akım sınırlama koruması

---

Sorun Giderme ve İpuçları

UC3842 PWM Denetleyicisi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• VCC Problemi: Yüksek UVLO (16V) nedeniyle çalışmama, besleme voltajını kontrol edin, bootstrap devrelerini optimize edin
• Kararsız Osilatör: RT/CT bağlantılarını kontrol edin, komponentlerin değerlerini doğrulayın, gürültü kaynaklarını izole edin
• Yüksek Isınma: Çıkış sürücü yüklenmesini kontrol edin, gate direncini artırın, anahtarlama frekansını düşürün
• Off-line Başlangıç Sorunları: Başlangıç direnci değerini kontrol edin, bootstrap devresi ekleyin, VCC filtre kapasitörünü artırın
• Çıkış Kararsızlığı: Geri besleme kompanzasyonunu ayarlayın, akım algılama devresindeki gürültüyü azaltın

Off-line SMPS Tasarım İpuçları

UC3842 ile off-line SMPS tasarımı için öneriler.

• VCC Besleme Yöntemleri:
  • Başlangıç direnci (yüksek değer, 47kΩ-220kΩ) + bootstrap sargısı
  • Başlangıç direncini yüksek voltaj hattından VCC'ye bağlayın
  • Bootstrap sargısı için uygun sarım oranı ve filtre kapasitörü kullanın
  • VCC filtre kapasitörünü 22-47µF gibi değerlerde seçin
• Güvenlik İzolasyonu:
  • Primer ve sekonder taraflar arasında optokuplör kullanın
  • Kreepage ve clearance mesafelerine dikkat edin
  • Güvenlik standartlarına (UL, CE) uygun izolasyon bariyerleri oluşturun
  • Y-kapasitörleri ve EMI filtreleri ekleyin
• EMI Azaltma:
  • Snubber devreleri kullanın
  • Gate sürme yollarını optimize edin
  • Toprağı düzgün yapılandırın
  • Giriş filtreleri ekleyin
• Termal Yönetim:
  • MOSFET'ler ve diyotlar için uygun soğutucular kullanın
  • Sıcak komponentleri birbirinden ve UC3842'den uzak tutun
  • RθJA (termal direnç) değerlerini dikkate alın
  • Gerekirse geniş bakır alanlar ile ısı dağılımını artırın

PCB Tasarım İpuçları

UC3842 entegresi ile daha başarılı devreler tasarlamak için öneriler.

• Kritik Yollar:
  • Akım algılama bağlantılarını kısa ve düşük empedanslı yapın
  • Gate sürücü yolunu kısa ve geniş tutun
  • Besleme by-pass kapasitörünü entegrenin hemen yanına yerleştirin
  • RT/CT komponentlerini gürültüden izole edin
• Topraklama:
  • Off-line uygulamalarda primer ve sekonder topraklamaları tamamen ayırın
  • Yıldız topraklama düzeni kullanın
  • Yüksek akım toprak dönüşlerini sinyal topraklarından ayrı tutun
  • Akım algılama toprak referansını hassas olarak düşünün
• Bileşen Yerleşimi:
  • Yüksek voltaj komponentlerini düşük voltajlılardan izole edin
  • Trafo yerleşimini gürültü yayılımını minimize edecek şekilde yapın
  • MOSFET ve UC3842 arasında kısa bağlantılar oluşturun
  • Isı üreten komponentleri UC3842'den ve hassas devrelerden uzak tutun
• Güvenlik:
  • Yüksek voltajlı izler için yeterli mesafe bırakın
  • Primer ve sekonder izolasyonu için geniş boşluklar kullanın
  • Kritik güvenlik komponentlerini doğrudan PCB üzerine işaretleyin
  • Güvenlik standartlarını dikkate alan PCB tasarımı yapın

UC3842-UC3845 Serisi Karşılaştırması

UC3842'nin diğer seri entegrelerle karşılaştırılması ve seçim rehberi.

Entegre	UVLO Seviyeleri	Maks. Görev Döngüsü	İdeal Uygulama
UC3842	16V/10V	97%	Yüksek voltajlı sistemler, yüksek görev döngülü
UC3843	8.4V/7.6V	97%	Düşük voltajlı sistemler, yüksek görev döngülü
UC3844	16V/10V	50%	Yüksek voltajlı sistemler, flyback dönüştürücüler
UC3845	8.4V/7.6V	50%	Düşük voltajlı sistemler, flyback dönüştürücüler

• UC3842 tercih edilmesi gereken durumlar:
  • Off-line ve yüksek giriş voltajlı sistemler
  • %97 görev döngüsü gerektiren uygulamalar
  • Bootstrap beslemeli sistemler
  • Yüksek voltajlı güç kaynakları
  • AC-DC dönüştürücüler

---

Paket İçeriği

• UC3842 PWM Denetleyicisi

---
