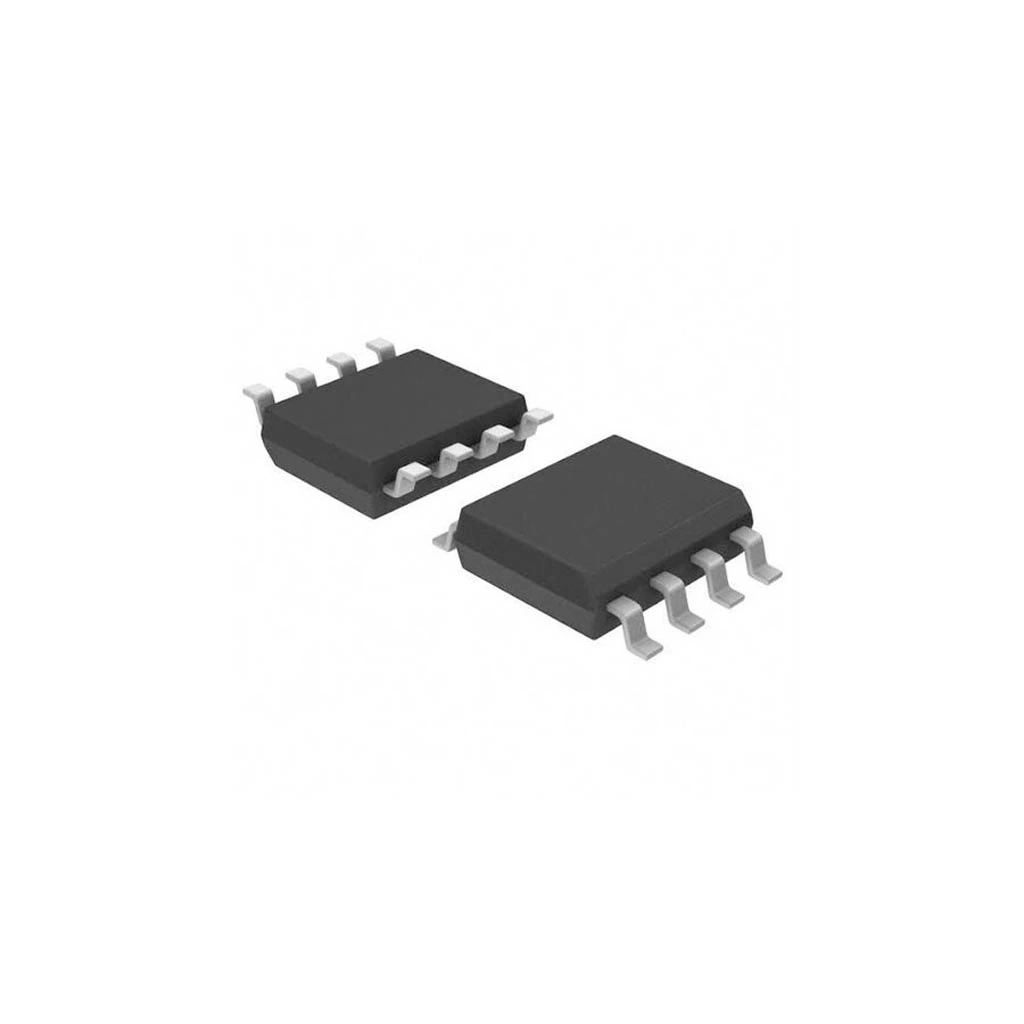

LM393 SMD Komparatör Entegresi SOIC-8
LM393, ikili voltaj komparatör entegresidir. SOIC-8 paketinde sunulan bu SMD entegre, iki bağımsız, yüksek kazançlı komparatör içerir ve 2-36V arasında geniş bir besleme voltajı aralığında çalışır.
Düşük offset voltajı (maksimum 5mV) ve düşük akım tüketimi (maksimum 400μA) özellikleri ile entegreler arasında çok yönlülüğü ile öne çıkan LM393, açık kolektör çıkışı sayesinde farklı mantık seviyelerine kolay uyum sağlar.
Düşük giriş bias akımı (25nA tipik) ve hızlı tepki süresi ile diğer entegreler arasında sensör uygulamaları için ideal bir seçimdir. Elektronik komponentler dünyasında, voltaj karşılaştırma, sinyal koşullandırma ve analog-dijital dönüşüm için sıklıkla tercih edilen bir çözüm sunar.
Teknik Özellikler
LM393 SMD Komparatör Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Tipi: İkili Voltaj Komparatörü
- Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor
- Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
- Besleme Voltajı Aralığı: 2V - 36V
- Diferansiyel Giriş Voltajı: ±36V
- Komparatör Sayısı: 2 bağımsız ünite
- Giriş Offset Voltajı: 2mV (tipik), 5mV (maksimum)
- Giriş Bias Akımı: 25nA (tipik)
- Besleme Akımı: 400μA (maksimum)
- Çıkış Akımı: 16mA (maksimum)
- Çıkış Tipi: Open-Collector (Açık Kolektör)
- Tepki Süresi: 1.3μs (tipik)
- Voltaj Kazancı: 200V/mV (tipik)
- Ortak Mod Giriş Voltajı Aralığı: 0V ile VCC-1.5V arası
- Ortak Mod Reddetme Oranı: 70dB (tipik)
- Çalışma Sıcaklığı: -40°C ile +85°C arası (endüstriyel)
- Çıkış Saturasyon Voltajı: 0.4V (maksimum)
- TTL Uyumluluğu: Evet
- SOIC-8 Boyutları: 4.9mm x 3.9mm x 1.58mm
- Montaj Tipi: SMD (Yüzey Montaj)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
LM393 SMD Komparatör Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Sinyal Koşullandırma
- Eşik dedektörleri
- Sıfır geçiş dedektörleri
- Pencere komparatörleri
- Darbe üretme devreleri
- Gerilim seviye dönüştürücüleri
Sensör Uygulamaları
- Sıcaklık sensörü arayüzleri
- Işık sensörü devreleri
- Mesafe dedektörleri
- Basınç sensörü arayüzleri
- Akım algılama devreleri
Güç Yönetimi
- Düşük voltaj dedektörleri
- Aşırı voltaj koruma devreleri
- Batarya şarj kontrol devreleri
- Güç kaynağı monitörleri
- Açma/kapama kontrol devreleri
Avantajlar ve Özellikler
LM393 SMD Komparatör Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.
- Geniş Besleme Aralığı: 2V ile 36V arası çalışabilme
- SMD Paket Avantajı: Küçük boyut ve düşük profil
- Çift Komparatör: Tek pakette iki bağımsız komparatör
- Düşük Güç Tüketimi: Pil uygulamaları için ideal
- Düşük Giriş Offset Voltajı: Hassas karşılaştırma
- Açık Kolektör Çıkışı: Farklı voltaj seviyelerinde arayüz imkanı
- Geniş Ortak Mod Aralığı: Çeşitli sinyal kaynaklarıyla uyumlu
- Düşük Giriş Bias Akımı: Yüksek empedanslı kaynaklarla çalışabilme
- Yüksek Kazanç: Hızlı ve kesin geçişler
- Geniş Sıcaklık Aralığı: Endüstriyel uygulamalara uygun
Devre Tasarımı ve Kullanım
LM393 SMD Komparatör Entegresi SOIC-8'in devre tasarımında kullanımı hakkında bilgiler.
İpucu: Gürültü bağışıklığını artırmak için girişlere 1nF kapasitör ekleyerek düşük geçişli filtre oluşturabilirsiniz.

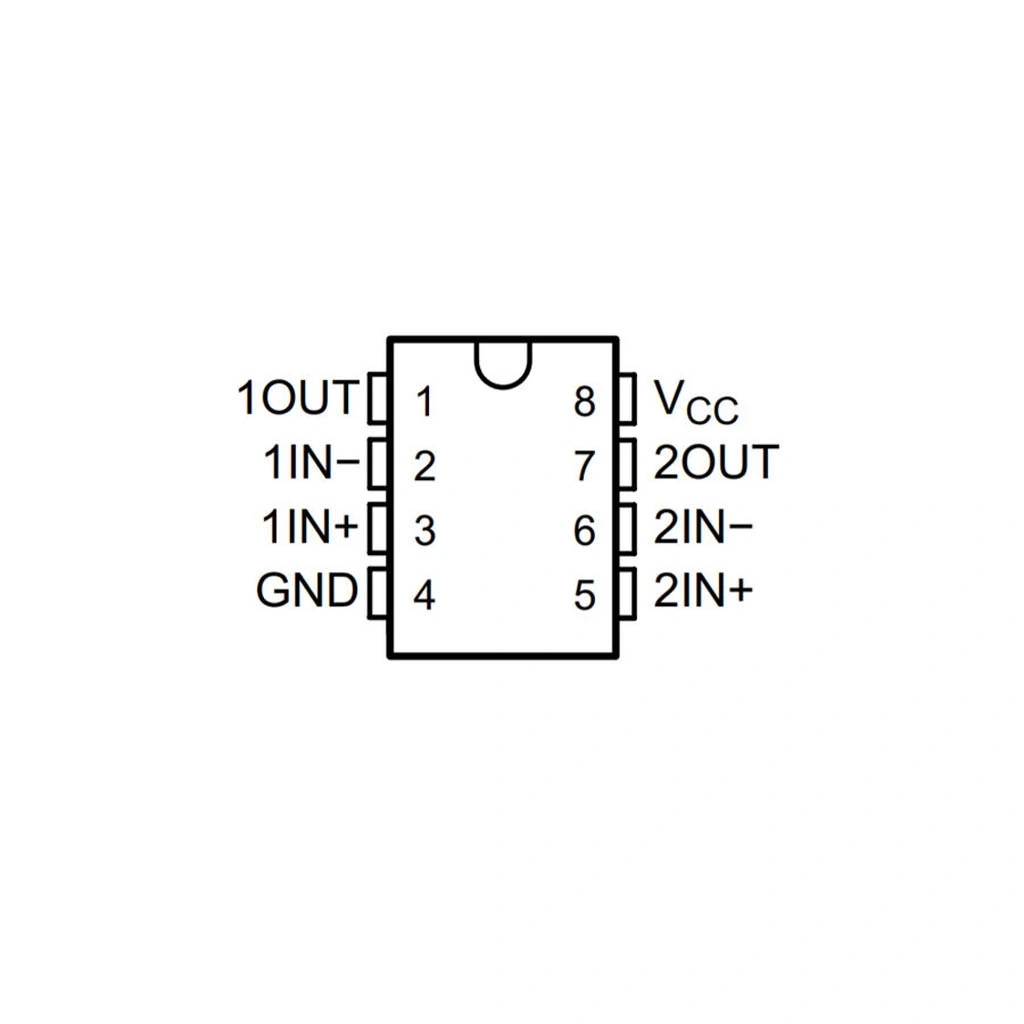

Pin Yapılandırması (SOIC-8):
- Pin 1: Output A
- Pin 2: Inverting Input A (-)
- Pin 3: Non-inverting Input A (+)
- Pin 4: GND
- Pin 5: Non-inverting Input B (+)
- Pin 6: Inverting Input B (-)
- Pin 7: Output B
- Pin 8: VCC
Temel Bağlantı Şeması:
- VCC ve GND besleme bağlantılarını yapın (Pin 8 ve Pin 4)
- Karşılaştırılacak referans voltajını inverting veya non-inverting girişe bağlayın
- Ölçülecek sinyali diğer girişe bağlayın
- Çıkışa pull-up direnci (genellikle 1kΩ - 10kΩ) bağlayın
- Çıkışı doğrudan dijital giriş veya LED sürücü olarak kullanabilirsiniz
Histerezis Ekleme:
- Çıkıştan non-inverting girişe 100kΩ - 1MΩ arası geri besleme direnci bağlayın
- Gürültülü sinyallerde histerezis genişliğini artırmak için 10kΩ - 100kΩ direnç kullanın
- Histerezis penceresi = (VCC × R1) / (R1 + R2)
- R1: Çıkıştan non-inverting girişe bağlanan direnç
- R2: Non-inverting girişten toprağa bağlanan direnç
SMD Montaj Önerileri:
- SOIC-8 paketi için önerilen solder pad boyutları: 1.5mm x 0.6mm
- Reflow lehimleme için önerilen profil: 150°C öncısıtma, 260°C maksimum
- 0.5mm kalınlığında solder pasta uygulaması
- PCB termal tasarımı için bakır alan bırakın
- El ile lehimlemede ince uçlu havya ve flux kullanın
Uygulama Örnekleri:
- Işık Sensörü: LDR ve 10kΩ direnç ile voltaj bölücü oluşturun, referans için potansiyometre kullanın
- Sıcaklık Alarmı: NTC termistör ile eşik sıcaklığı tespit edin
- Schmitt Trigger: Pozitif geri besleme ile 100kΩ direnç kullanarak gürültüye dayanıklı dijitalleştirme yapın
- Düşük Batarya Dedektörü: Batarya voltajını 1.2V referans ile karşılaştırın
- Kare Dalga Osilatör: RC zamanlamalı ve geri beslemeli devre ile kare dalga üretin
Sorun Giderme ve İpuçları
LM393 SMD Komparatör Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkışta Salınım: Histerezis direnci ekleyin, giriş filtreleme kapasitörü kullanın
- Yavaş Tepki Süresi: Pull-up direncini azaltın, giriş sinyal seviyesini artırın
- Beklenmeyen Tetiklenmeler: Besleme hattına bypass kapasitörü ekleyin, girişlere RC filtre uygulayın
- SMD Lehimleme Sorunları: Flux kullanın, solder köprüleri için görsel inceleme yapın
- Termal Sorunlar: PCB'de yeterli bakır alan bırakın, gerekirse ısı dağıtıcı ekleyin
PCB Tasarım İpuçları
- VCC ve GND pinlerine 0.1µF bypass kapasitörü yerleştirin
- Giriş sinyali yollarını kısa tutun
- Dijital ve analog toprak hatlarını ayrı yönlendirin
- Giriş hatlarını yüksek hızlı dijital sinyallerden uzak tutun
- Hassas ölçümler için yıldız topraklama tekniği uygulayın
SMD Tabanlı Uygulamalar için İpuçları
- Prototipleme için SOIC-8 adaptör kartlarını kullanın
- Çift taraflı bant veya krem lehim ile SMD bileşenleri sabitleyerek montaj kolaylığı sağlayın
- Düşük profilli PCB tasarımları için LM393 SMD versiyonunu tercih edin
- Otomatik montaj için uygun paketleme ve referans noktaları kullanın
- ESD koruması için özel önlemler alın, antistatik malzeme kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Özel amaçlı ve kategorilere ayrılmamış entegre seçeneklerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM393 ile LM393P arasındaki fark nedir?
LM393 SMD versiyondur ve SOIC-8 paketindedir. LM393P ise through-hole DIP-8 paketindedir. Elektriksel özellikleri aynıdır, sadece montaj tipi ve fiziksel boyut farklıdır.
LM393'ün çalışma prensibi nedir?
İki giriş voltajını karşılaştırarak (+) giriş (-) girişten büyükse çıkışın yüksek empedansa geçmesini, aksi durumda düşük seviyeye (GND) çekilmesini sağlar.
Schmitt trigger olarak nasıl kullanılır?
Çıkıştan non-inverting girişe (pozitif geri besleme) direnç bağlayarak histerezis ekleyin. Bu şekilde giriş sinyali üst ve alt eşik seviyelerine göre çıkış üretir.
Pull-up direnci değeri nasıl belirlenir?
Düşük pull-up (1kΩ-2.2kΩ) hızlı tepki sağlar, yüksek değerler (10kΩ-100kΩ) düşük güç tüketimi sunar. Genel uygulamalarda 4.7kΩ-10kΩ tercih edilir.
SOIC-8 paketi için PCB footprint ölçüleri nedir?
Pad boyutları genellikle 1.5mm x 0.6mm, pin merkez aralığı 1.27mm, toplam paket boyutu yaklaşık 4.9mm x 3.9mm'dir.
LM393'ün maksimum çıkış akımı ne kadardır?
Maksimum çıkış akımı 16mA'dir. Bu, açık kolektör çıkışı üzerinden çekebileceğiniz maksimum akımdır. LED veya röle kontrolü için genellikle yeterlidir.
Ortak mod giriş aralığı ne anlama gelir?
Giriş sinyallerinin toprak referansına göre bulunabileceği voltaj aralığıdır. LM393 için 0V ile VCC-1.5V arası güvenli çalışma aralığıdır.
LM393 ne tür projeler için uygundur?
Sensör eşik değer tespiti, voltaj monitörü, düşük batarya dedektörü, ışık/karanlık sensörü, sıcaklık alarmı ve darbe şekillendirme devreleri için idealdir.
