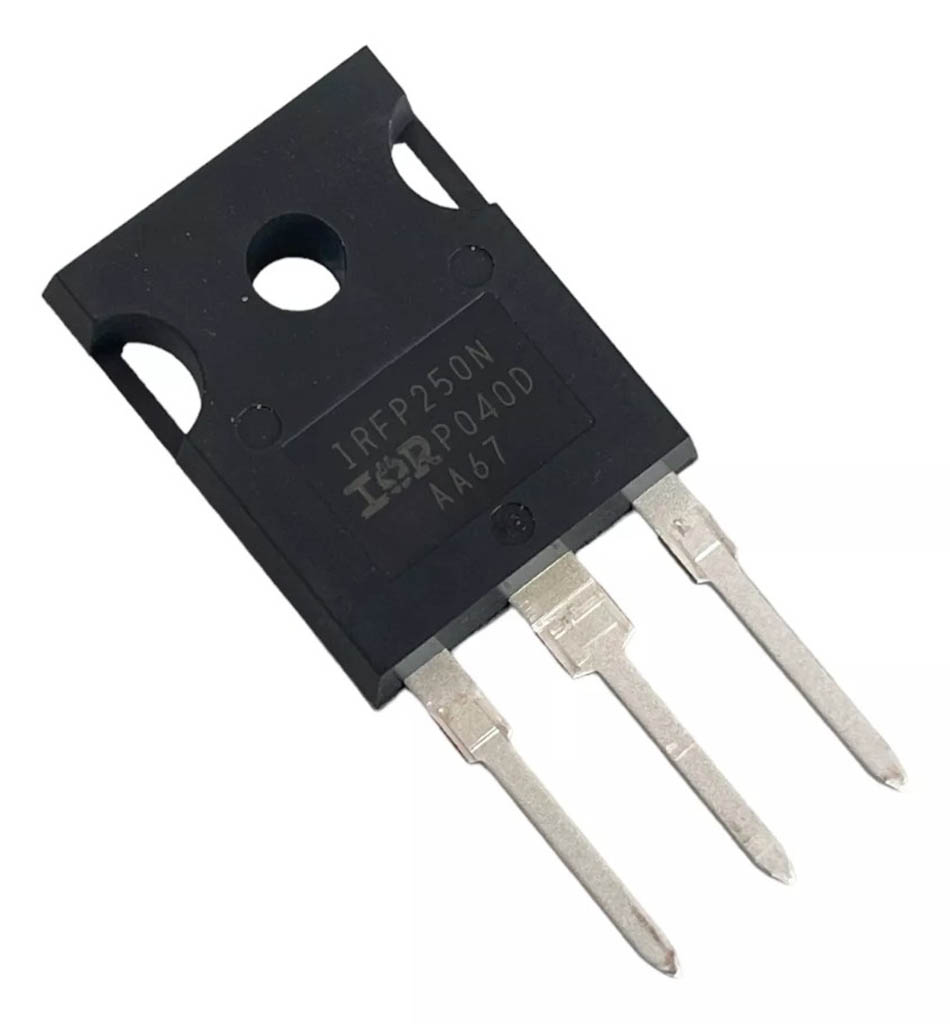

IRFP240 N-Kanal Power MOSFET TO-247

IRFP240, orta seviye güç uygulamaları için tasarlanmış, verimli ve dayanıklı bir N-kanal güç MOSFET'idir. 200V drain-source voltajı ve 20A sürekli akım kapasitesi ile motor sürücüleri, güç kaynakları ve endüstriyel kontrol devreleri için ideal bir yarı iletken elemandır.

TO-247 paketinde sunulan bu elektronik komponent, yüksek ısı dağıtım kapasitesi ve güçlü yapısıyla zorlu uygulamalarda güvenilir çalışma sunar. 0.18 Ohm gibi düşük RDS(on) değeri ile verimli anahtarlama ve minimum güç kaybı sağlar.

Yüksek güç uygulamalarında tercih edilen IRFP240, DC motor kontrolü, anahtarlamalı güç kaynakları ve yüksek akım gerektiren devrelerde kullanılır. Potansiyometre ile kombine edilerek manuel güç kontrolü uygulamaları ve ayarlanabilir güç sistemleri oluşturulabilir.

Teknik Özellikler

IRFP240 N-Kanal Power MOSFET TO-247'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Infineon / International Rectifier
• MOSFET Tipi: N-Kanal
• Paket / Kılıf: TO-247
• Drain-Source Voltajı (V_DSS): 200V
• Sürekli Drain Akımı (I_D): 20A @ 25°C
• Pulslu Drain Akımı (I_DM): 80A (kısa süreli)
• Gate-Source Voltajı (V_GS): ±20V
• Gate Eşik Voltajı (V_GS(th)): 2.0V - 4.0V
• Açık Durum Direnci (R_DS(on)): 0.18Ω @ V_GS = 10V
• Logic Level Gate: Hayır (standart gate voltajı)
• Gate Şarj (Q_g): 70 nC (tipik)
• Açma/Kapama Gecikme Süresi: t_d(on) = 23ns, t_d(off) = 62ns
• Yükselme/Düşme Süresi: t_r = 74ns, t_f = 66ns
• Giriş Kapasitansı (C_iss): 1700 pF
• Çıkış Kapasitansı (C_oss): 300 pF
• Geri Transfer Kapasitansı (C_rss): 43 pF
• Toplam Gate Şarj (Q_g): 70 nC
• Maksimum Güç Dağılımı (P_D): 150W
• Çalışma Sıcaklık Aralığı: -55°C ile +175°C arası
• Termal Direnç (R_θJC): 0.83°C/W
• Avalanche Enerjisi (E_AS): 640 mJ
• Body Diyot İleri Voltaj Düşümü (V_SD): 1.5V
• Body Diyot Reverse Recovery Süresi (t_rr): 430ns
• Body Diyot Reverse Recovery Şarjı (Q_rr): 3.3 µC
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IRFP240 N-Kanal Power MOSFET TO-247'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Motor Kontrol Devreleri

• DC motor sürücüleri
• PWM tabanlı hız kontrol sistemleri
• H-köprü motor sürücü devreleri
• Servo motor kontrolleri
• Endüstriyel motor kontrol üniteleri

Güç Dönüştürücüler

• Anahtarlamalı güç kaynakları (SMPS)
• DC-DC dönüştürücüler
• İnverter devreleri
• Güç faktörü düzeltme (PFC) devreleri
• Batarya şarj devreleri

Aydınlatma ve Isıtma Kontrolü

• Yüksek güçlü LED sürücüleri
• Dimmer ve parlaklık kontrol devreleri
• Endüstriyel ısıtıcı kontrolleri
• Rezistif yük anahtarlama devreleri
• Solar enerji dönüştürücüleri

Avantajlar ve Özellikler

IRFP240 N-Kanal Power MOSFET TO-247'nin sağladığı avantajlar ve çözümler.

• Düşük RDS(on): 0.18Ω ile yüksek verimlilik ve düşük ısı üretimi
• Orta-Yüksek Voltaj Kapasitesi: 200V ile güvenli çalışma marjı
• Yüksek Akım Taşıma: 20A sürekli, 80A puls akım kapasitesi
• TO-247 Paketi: Yüksek güç dağıtım kapasitesi ve kolay soğutucu montajı
• Yüksek Avalanche Dayanımı: 640 mJ ile güvenilir koruma
• Makul Anahtarlama Hızı: Orta frekanslı uygulamalar için uygun
• Entegre Body Diyot: İndüktif yükler için koruma sağlar
• Geniş Çalışma Sıcaklığı: -55°C ile +175°C arası çalışma imkanı
• Güvenilir Performans: Endüstriyel standartlara uygun dayanıklılık
• Maliyet-Etkin Çözüm: Performans/fiyat oranı yüksek

Uygulama ve Devre Tasarımı

IRFP240 N-Kanal Power MOSFET TO-247 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Bağlantı Şemaları:

• Düşük Taraf Anahtarlama: Source pini toprağa, Drain pini yüke bağlanır
• Gate Sürüşü: 10-15V gate voltajı önerilir, Gate-Source arasına 10kΩ pull-down direnci
• Gate Koruması: Gate-Source arasına 15V veya 18V zener diyot eklenmelidir
• İndüktif Yük Koruması: Drain-Source arasına flyback diyot (UF4007 gibi)
• Soğutma: TO-247 paketi için uygun alüminyum soğutucu ve termal macun

DC Motor Kontrol Devresi Örneği:

• Komponentler: IRFP240, mikrodenetleyici, gate sürücü devresi, flyback diyot
• Bağlantı: MOSFET Source->GND, Drain->Motor-, Motor+->Güç Kaynağı+
• Gate Sürüşü: Mikrodenetleyici PWM çıkışı -> Gate sürücü -> MOSFET Gate
• Koruma: Motor terminalleri arasına flyback diyot, MOSFET Gate-Source arasına zener diyot
• Kontrol: PWM duty cycle ayarı ile motor hızı kontrol edilir

Sorun Giderme ve İpuçları

IRFP240 N-Kanal Power MOSFET TO-247 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Yetersiz soğutma, daha büyük soğutucu ve termal macun kullanın.
• MOSFET Arızası: İndüktif geri tepme, flyback diyot veya snubber devresi ekleyin.
• Kararsız Anahtarlama: Gate sürüşü yetersiz, özel gate sürücü entegresi kullanın.
• Gate Hasarı: Aşırı gate voltajı, koruyucu zener diyot ekleyin.
• Verimlilik Düşüklüğü: Yüksek sıcaklık, soğutmayı iyileştirin ve RDS(on) artışını hesaba katın.

Tasarım ve Montaj İpuçları

• Gate terminali bağlantısını mümkün olduğunca kısa tutun
• 10A üzeri uygulamalarda mutlaka soğutucu kullanın
• PCB tasarımında Source pin çevresinde geniş bakır alanlar oluşturun
• Gate sürücü devresini MOSFET'e yakın konumlandırın
• Soğutucu montajında izolasyon pedleri veya silikon termal macun kullanın

Paket İçeriği

• IRFP240 N-Kanal Power MOSFET TO-247
