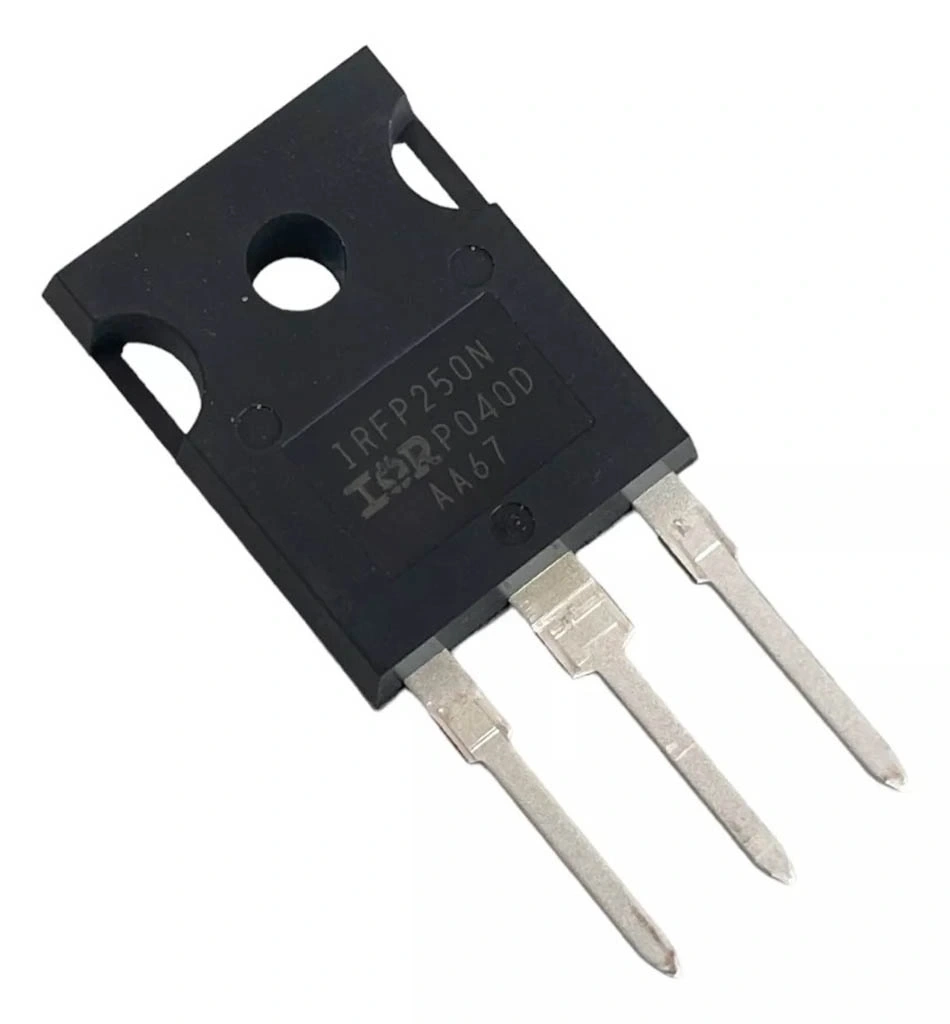

IRFP250 N-Kanal Power MOSFET TO-247

IRFP250 N-Kanal Power MOSFET, endüstriyel standartlara sahip, yüksek güç gerektiren elektronik projelerde yaygın kullanılan güvenilir bir güç transistörüdür. TO-247 paketinde sunulan bu MOSFET, yüksek gerilim ve akım değerleriyle zorlu uygulamalarda mükemmel performans sağlar.

200V gerilim dayanımı ve 30A sürekli akım kapasitesi ile bu elektronik komponent, güç kaynakları, motor sürücüleri ve indüksiyon ısıtma gibi yüksek akım gerektiren uygulamalarda verimli çalışır.

Düşük açık durum direnci ve yüksek anahtarlama hızı sunan IRFP250, potansiyometre kontrollü devreler ve PWM tabanlı güç kontrol uygulamalarında ideal bir seçim olarak öne çıkar.

Teknik Özellikler

IRFP250 N-Kanal Power MOSFET TO-247'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: N-Kanal MOSFET
• Paket Tipi: TO-247
• Drain-Source Gerilimi (VDS): 200V
• Gate-Source Gerilimi (VGS): ±20V
• Sürekli Drain Akımı (ID): 30A (TC=25°C).
• Darbe Drain Akımı: 120A
• RDS(on): 0.085Ω (Tipik VGS=10V)
• Eşik Gerilimi (VGS(th)): 2.0-4.0V
• Toplam Gate Yükü: 71nC (Tipik)
• Input Kapasitansı (Ciss): 1900pF
• Güç Dağılımı (Pd): 190W
• Çalışma Sıcaklığı: -55°C ~ +175°C
• Isıl Direnç (Junction-Case): 0.83°C/W
• Açma/Kapama Süreleri: 35ns/82ns (Tipik).

Kullanım Alanları

IRFP250 N-Kanal Power MOSFET TO-247'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektroniği

• Anahtarlamalı güç kaynakları (SMPS)
• DC-DC dönüştürücüler
• Yüksek verimli inverterler
• UPS sistemleri

Motor Kontrolü

• DC motor sürücüleri
• PWM hız kontrol devreleri
• Fırçasız DC motor kontrolörleri
• Servo motor sürücüleri

Endüstriyel Uygulamalar

• Indüksiyon ısıtma devreleri
• Güç anahtarlama sistemleri
• Elektronik yük kontrolörleri
• Solar güç düzenleyicileri

Avantajlar ve Özellikler

IRFP250 N-Kanal Power MOSFET TO-247'nin sağladığı avantajlar ve çözümler.

• Yüksek Gerilim Dayanımı: 200V ile geniş uygulama alanı
• İyi Akım Kapasitesi: 30A sürekli akım ile güçlü projelere uygunluk
• Verimli Isı Dağılımı: TO-247 paketi ile etkili soğutma imkanı
• Hızlı Anahtarlama: Düşük açma/kapama süreleri ile PWM uygulamalarına uygunluk
• Düşük Gate Sürme Gereksinimi: 4V eşik gerilimi ile kolay tetikleme
• Geniş SOA (Güvenli Çalışma Alanı): Zorlu yük koşullarında güvenilir çalışma
• Avalanche Dayanıklılığı: Geçici gerilim artışlarına karşı koruma

Montaj ve Kullanım

IRFP250 N-Kanal Power MOSFET TO-247'nin montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Uygun boyutta soğutucu seçin (1°C/W veya daha düşük termal direnç)
• Termal macunu ince ve düzgün bir tabaka halinde uygulayın
• İzolasyon pulu kullanarak TO-247 paketi soğutucuya monte edin (gerekirse)
• Montaj vidasını aşırı sıkmadan, belirtilen tork değerinde (yaklaşık 1 Nm) sabitleyin
• Yüksek akım hatları için kalın kablo veya geniş PCB izleri kullanın

Devre tasarımı önerileri:

• Gate sürücü devresi için uygun IC kullanın (IR2110, TC4420 gibi)
• Gate direnci olarak 10-33Ω arası bir değer seçin
• Gate-Source arasına 18V Zener diyot bağlayarak aşırı gerilim koruması sağlayın
• İndüktif yükler için uygun flyback diyotu (MUR1560, UF5404 gibi) ekleyin
• PWM kontrol devresinde dv/dt etkilerini minimize etmek için tasarımı optimize edin

Sorun Giderme ve İpuçları

IRFP250 N-Kanal Power MOSFET TO-247 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucuyu büyütün veya fan ekleyin, termal macun uygulamasını kontrol edin
• Tam Açılmama: Gate geriliminin 10V'a yakın olduğundan emin olun
• EMI/RFI Parazitleri: Gate bağlantılarını kısa tutun ve snubber devresi ekleyin
• Ani Arızalanma: SOA sınırlarını kontrol edin ve indüktif yüklerde koruma diyotu kullanın

Verimli Kullanım İpuçları

• Yüksek akım uygulamalarında paralel MOSFET kullanımını değerlendirin
• Anahtarlama frekansını akım ve ısı koşullarına göre optimize edin
• Darbeli yük uygulamalarında SOA eğrilerini dikkate alın
• Termal performansı izlemek için soğutucuya sıcaklık sensörü ekleyin

Paket İçeriği

• IRFP250 N-Kanal Power MOSFET TO-247
