IR2101 Smd Mosfet Sürücü Entegresi Soic-8

IR2101 SMD MOSFET Sürücü Entegresi SOIC-8

IR2101, yüksek ve düşük taraf (high-side/low-side) MOSFET sürücüsüdür. SOIC-8 SMD paketinde sunulan bu entegre, 600V maksimum çalışma voltajı ile güç elektroniği uygulamalarında üstün performans sağlar.

Yarım köprü devrelerde ideal olan IR2101, düşük gecikme süreleri ve bootstrap kapasitörü desteği sayesinde etkili anahtarlama sağlar. Elektronik komponentler arasında özellikle motor sürücü ve güç dönüştürücü devreleri için tercih edilen bu entegre, N-kanal MOSFET'leri verimli şekilde kontrol edebilir.

Düşük voltaj kilidi (UVLO), yüksek ve düşük taraf için ayrı kontrol pinleri ve kompakt SOIC-8 paketi ile IR2101, modern SMD devre tasarımları için mükemmel bir seçimdir. MOSFET teknolojisinin avantajlarını en iyi şekilde kullanmanızı sağlayan bu sürücü, hem profesyonel hem de hobi uygulamalarında yaygın olarak kullanılmaktadır.

Teknik Özellikler

IR2101 SMD MOSFET Sürücü Entegresi SOIC-8 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: MOSFET/IGBT Sürücü
• Paket / Kılıf: SOIC-8 SMD
• Maksimum Çalışma Voltajı (V_S): 600V
• Bootstrap Voltaj Desteği (V_BS): 10.0V - 20.0V
• Mantık Besleme Voltajı (V_CC): 10,0V - 20.0V
• Maksimum Tepe Çıkış Akımı: 210mA (sourcing), 420mA (sinking)
• Çıkış Yükselme/Düşme Süresi: 130ns/45ns (tipik)
• Açma Gecikmesi Süresi (t_d(on)): 120ns (tipik)
• Kapama Gecikmesi Süresi (t_d(off)): 90ns (tipik)
• Kanal Sayısı: 2 (Yüksek ve Düşük Taraf)
• Düşük Voltaj Kilidi (UVLO): Var
• Bootstrap Diyot: Harici olarak gerekli
• Mantık Giriş Uyumluluğu: CMOS/TTL uyumlu
• Yüksek Taraf Giriş (HIN): Ayrı kontrol pini
• Düşük Taraf Giriş (LIN): Ayrı kontrol pini
• Maksimum Giriş Sinyal Frekansı: 500kHz (teorik)
• Yüksek Taraf Çalışma Özelliği: Var (Bootstrap kapasitörü ile)
• Düşük Taraf Çalışma Özelliği: Var
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2101 SMD MOSFET Sürücü Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Motor Kontrol Devreleri

• DC motor hız kontrol sistemleri
• Fırçasız DC motor sürücüleri
• Step motor kontrol devreleri
• Servo motor sürücüleri
• Endüstriyel motor sürücü sistemleri

Güç Dönüştürücüler

• Anahtarlamalı güç kaynakları
• DC-DC yükselteç devreleri
• DC-DC düşürücü devreleri
• Yarım köprü inverterler
• Tam köprü (H-köprü) sistemleri

Diğer Uygulamalar

• LED sürücü devreleri
• Solar invertörler
• Batarya şarj devreleri
• İndüksiyon ısıtıcılar
• Ultrasonik jeneratör devreleri

Avantajlar ve Özellikler

IR2101 SMD MOSFET Sürücü Entegresi SOIC-8'in sağladığı avantajlar ve öne çıkan özellikleri.

• Kompakt SMD Paket: SOIC-8 formatı ile PCB alanından tasarruf
• Yüksek Voltaj Dayanımı: 600V maksimum çalışma voltajı
• Bağımsız Kontrol Pinleri: HIN ve LIN ile ayrı kontrol imkanı
• Düşük Gecikme Süresi: Hassas zamanlama gerektiren uygulamalar için uygun
• Bootstrap Teknolojisi: Minimum harici bileşenle yüksek taraf sürme
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyicilerle doğrudan bağlantı
• Dahili UVLO Koruması: Düşük voltajda otomatik kapanma
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma
• Yüksek Gürültü Bağışıklığı: Zorlu elektriksel ortamlarda güvenilir çalışma
• Yüzey Montaj Teknolojisi: Otomatik montaj süreçlerine uygun

Devre Tasarımı ve Kullanım

IR2101 SMD MOSFET Sürücü Entegresi SOIC-8'in devre tasarımında kullanımı hakkında bilgiler.

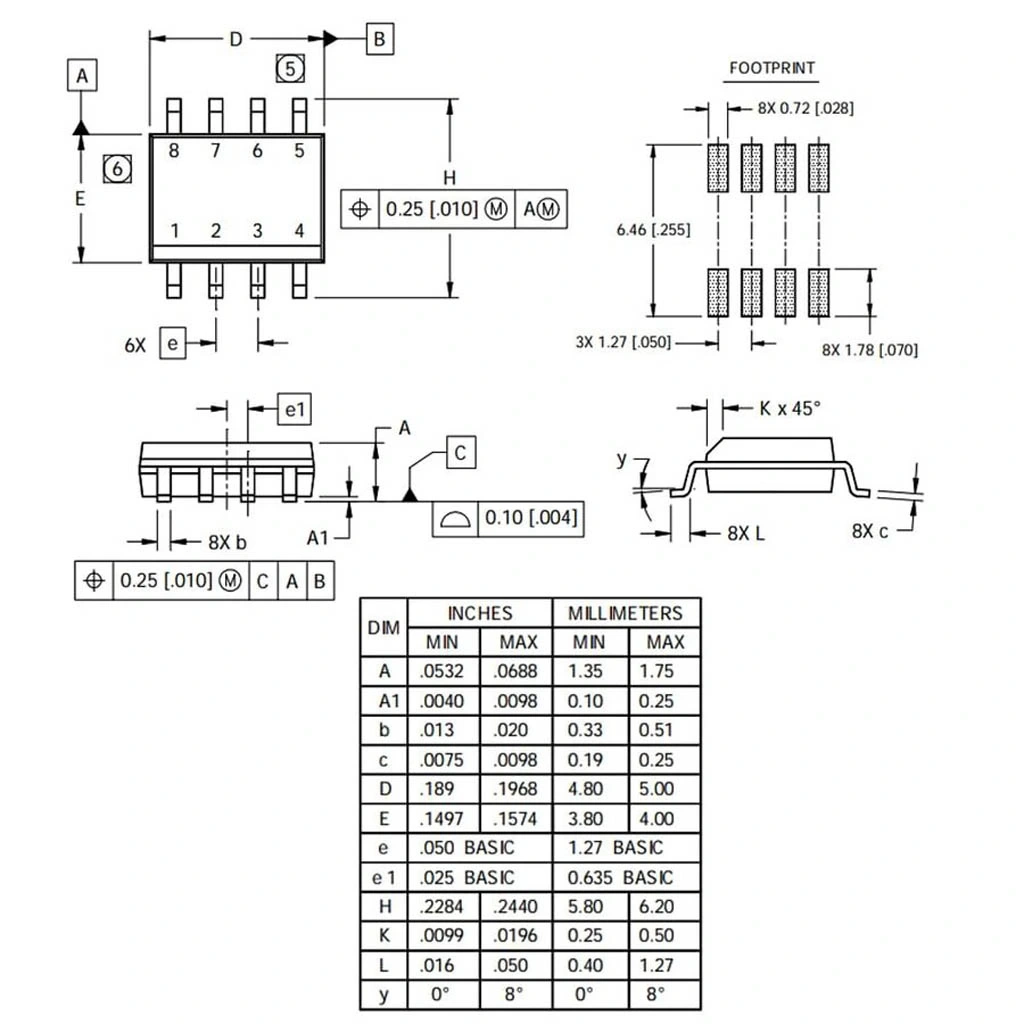

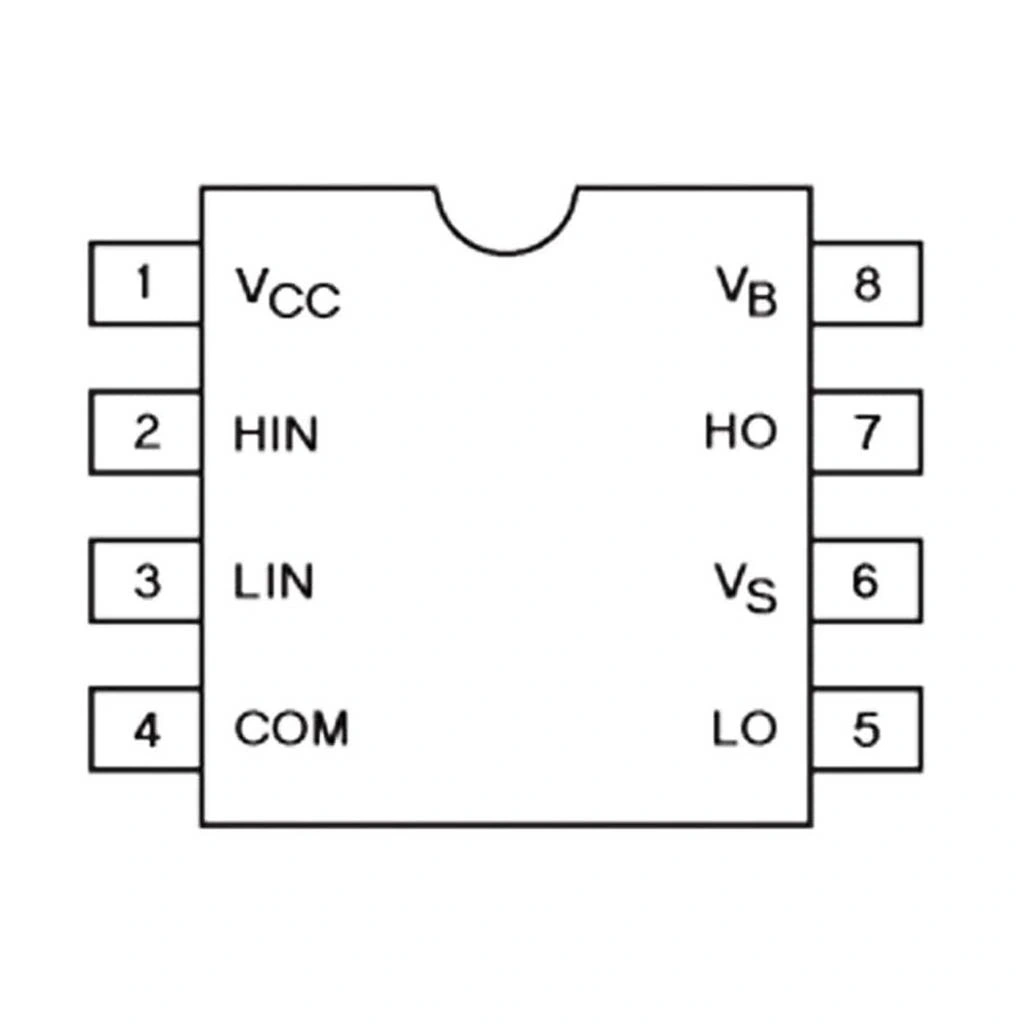

Pin Yapısı:

• VCC (Pin 1): 10-20V besleme girişi
• HIN (Pin 2): Yüksek taraf kontrol girişi
• LIN (Pin 3): Düşük taraf kontrol girişi
• COM (Pin 4): Düşük taraf referansı
• LO (Pin 5): Düşük taraf MOSFET gate çıkışı
• VS (Pin 6): Yüksek taraf kaynak bağlantısı
• HO (Pin 7): Yüksek taraf MOSFET gate çıkışı
• VB (Pin 8): Yüksek taraf besleme voltajı

Bootstrap Devresi Tasarımı:

• VB ile VS arasına 0.1-1μF bootstrap kapasitörü bağlayın
• VCC ile VB arasına hızlı kurtulma süreli diyot ekleyin
• UF4007, MUR120 gibi hızlı diyotlar kullanın
• Bootstrap kapasitörü olarak düşük ESR'li seramik tip tercih edin
• Yüksek frekanslı uygulamalarda kapasitör değerini artırın

Gate Sürme Devreleri:

• Her MOSFET gate'ine 10-47Ω direnç bağlayın
• Gate dirençlerini anahtarlama hızı ve EMI arasında optimize edin
• Gate-Source arası 15-20V zener diyotlar ekleyin
• Gate hatlarını kısa ve düşük indüktanslı tasarlayın
• Daha hızlı kapama için düşük değerli gate-source diyotu kullanın

PCB Tasarım İpuçları:

• IR2101'i MOSFET'lere mümkün olduğunca yakın yerleştirin
• VCC ve COM arasına 0.1μF seramik ve 10μF elektrolitik kapasitörler ekleyin
• Bootstrap kapasitörünü VS ve VB pinlerine çok yakın konumlandırın
• Güç ve sinyal hatlarını PCB'de ayrı tutun
• Toprak dönüş yollarını düşük empedanslı tasarlayın

Sorun Giderme ve İpuçları

IR2101 SMD MOSFET Sürücü Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Taraf MOSFET Çalışmıyor: Bootstrap devresi bağlantılarını kontrol edin
• SMD Lehimleme Zorlukları: Sıcak hava istasyonu veya reflow tekniği kullanın
• Çapraz İletim: HIN ve LIN sinyalleri arasında ölü zaman ekleyin
• Aşırı Isınma: PCB'de yeterli bakır alan ve termal vialar kullanın
• Kararsız Çalışma: Bypass kapasitörlerini artırın, güç kaynağı kalitesini iyileştirin

Performans İyileştirme İpuçları

• Mikrodenetleyici ve IR2101 arasına optokuplör ekleyin
• Açma ve kapama için farklı gate dirençleri kullanabilirsiniz
• PCB'de yıldız topraklama veya toprak düzlemi kullanın
• Yüksek frekanslı devrelerde çok katmanlı PCB tercih edin
• Bootstrap kapasitörü değerini MOSFET gate yüküne göre optimize edin

SMD Montaj İpuçları

• SOIC-8 için uygun footprint kullanın
• Lehimlemede kaliteli flux kullanın
• Reflow profilini üretici önerilerine göre ayarlayın
• Lehimleme sonrası flux kalıntılarını temizleyin
• Birleşik pad'li termal PCB tasarımı yapın

Paket İçeriği

• IR2101 SMD MOSFET Sürücü Entegresi SOIC-8
