IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör

IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör

IC-261M, profesyonel ses ve ışık kontrol sistemleri için tasarlanmış 16mm çapında erkek şase tipi 4 pinli XLR konnektördür. Sağlam metal yapısı ve güvenilir bağlantı özellikleriyle DMX ışık kontrol ve profesyonel ses ekipmanları için ideal bir çözüm sunar.

DMX kontrolörler, ışık ekipmanları ve özel ses sistemleri için kullanılan bu elektronik komponent, yüksek kaliteli nikel kaplama ve dayanıklı metal gövdesiyle uzun ömürlü kullanım sağlar ve DMX512 protokolü veya AES/EBU dijital ses iletimi için endüstri standardı bağlantı noktası oluşturur.

Kolay montaj özellikleri ve güvenilir elektriksel bağlantı sunan bu konnektör, DMX kabloları ve profesyonel mayk kabloları için 4 pinli XLR erkek soketini panel üzerine monte etme imkanı sağlar ve gürültüsüz dijital sinyal iletimi garantiler.

Teknik Özellikler

IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: XLR Erkek (Male) Şase Tipi
• Pin Sayısı: 4 Pin

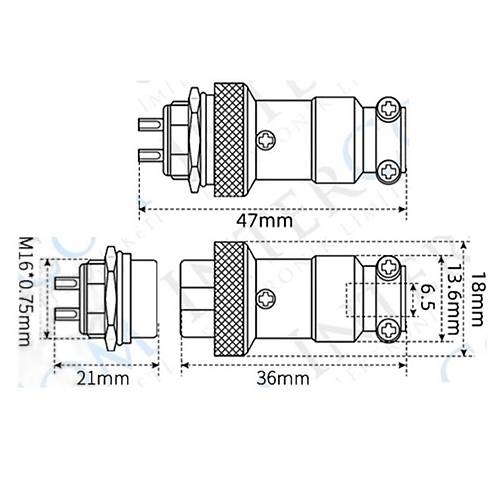

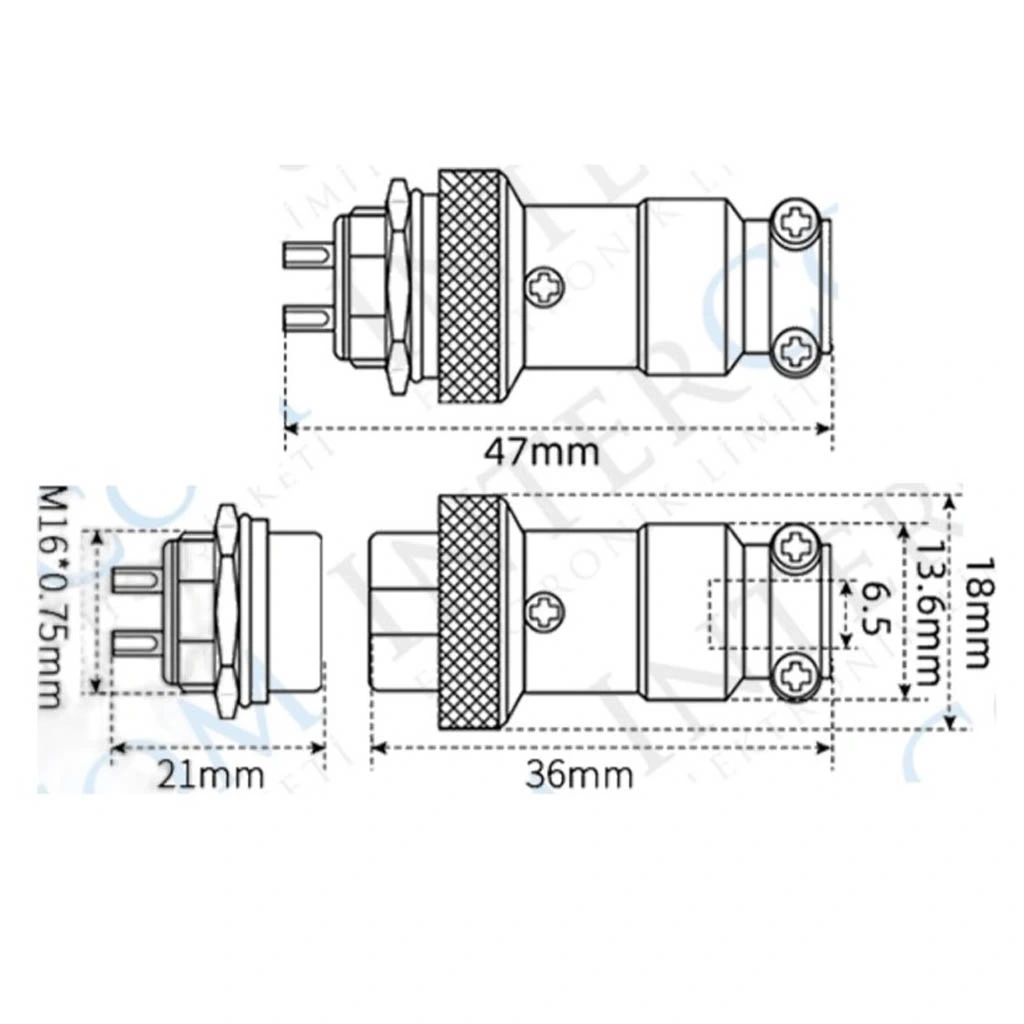

• Montaj Çapı: 16mm
• Kaplama Malzemesi: Nikel
• Gövde Malzemesi: Metal Alaşım
• Kontak Malzemesi: Bakır Alaşım (Nikel Kaplama)
• Çalışma Sıcaklığı: -30°C ~ +85°C
• Akım Değeri: 5A (maksimum)
• Voltaj Değeri: 250V (maksimum)
• Kontak Direnci: ≤5mΩ
• İzolasyon Direnci: ≥1000MΩ
• Dayanım Ömrü: >1000 takma/çıkarma döngüsü
• Koruma Sınıfı: IP40
• Panel Kalınlığı: 0.5-3mm (uygun)
• Lehimleme Tipi: Lehim Potalı
• Standart: IEC 61076-2-103.

Kullanım Alanları

IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

DMX Aydınlatma Kontrol Sistemleri

• DMX kontrolör panelleri
• Işık konsol çıkışları
• Aydınlatma splitter'ları
• Sahne ışık ekipmanları

Dijital Ses Sistemleri

• AES/EBU dijital ses ekipmanları
• Dijital ses işlemcileri
• Dijital konsol çıkışları
• Dijital sinyal dağıtıcıları

Interkom Sistemleri

• Profesyonel interkom panelleri
• Yayın interkom sistemleri
• Prodüksiyon iletişim ekipmanları
• Clear-Com uyumlu sistemler

Diğer Uygulamalar

• Özel veri iletişim sistemleri
• Endüstriyel kontrol ekipmanları
• Sahne ve etkinlik teknolojileri
• Stüdyo ve canlı yayın ekipmanları

Avantajlar ve Özellikler

IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör'ün sağladığı avantajlar ve çözümler.

• Dayanıklı Metal Yapı: Uzun ömürlü kullanım ve sağlam bağlantı
• Nikel Kaplama: Korozyona karşı yüksek direnç ve iyi iletkenlik
• Standart 16mm Montaj: Çoğu ekipman paneline kolay montaj
• 4 Pin Konfigürasyonu: DMX512 ve dijital audio uygulamaları için ideal
• Güvenilir Kontak: Düşük kontak direnci ile kaliteli sinyal iletimi
• Lehim Potaları: Kolay ve güvenilir kablo bağlantısı
• Kilitlenme Mekanizması: Bağlantının kazara çıkmasını önler
• Endüstri Standardı: Çoğu profesyonel ekipmanla uyumlu

Montaj ve Kullanım

IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör'ün montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Panelde 16mm çapında temiz bir delik açın
• Konnektörü ön taraftan deliğe yerleştirin
• Arka taraftan somunu sıkarak sabitleyin
• Pim numaralarını kontrol ederek kablo bağlantılarını yapın (DMX için: 1: Toprak/Shield, 2: Data-, 3: Data+, 4: Genellikle kullanılmaz)
• Lehim potalarına kabloları düzgünce lehimleyin
• Kablo kalkanını (shield) pin 1'e bağlayın
• Bağlantıların sağlamlığını kontrol edin

Kullanım bilgileri:

• Dişi XLR konnektörle bağlantı yaparken kilitlenme mekanizmasına dikkat edin
• Konnektörün tozdan ve nemden korunmasını sağlayın
• DMX veya dijital audio uygulamalarında 110 Ohm empedansa sahip kablo kullanın
• Kullanılmadığında toz koruyucu kapak takabilirsiniz
• Düzenli olarak kontak temizliği yapın
• Yüksek kaliteli, düşük kapasitanslı kablo kullanımı önerilir

Sorun Giderme ve İpuçları

IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Kesintileri: Lehim bağlantılarını kontrol edin, kontak noktalarını temizleyin
• DMX Cihaz Yanıtı Sorunları: Pin konfigürasyonunu doğru şekilde kontrol edin
• Gürültü ve Parazit: Topraklama bağlantısını kontrol edin, kalkan bağlantısını doğrulayın
• Gevşek Montaj: Sabitleme somununu uygun şekilde sıkın

Verimli Kullanım İpuçları

• DMX hatlarında sinyal terminasyonu (120 Ohm) kullanın
• Uzun kablo mesafelerinde sinyal yükseltici (booster) kullanın
• DMX hatlarını güç kablolarından ayrı yönlendirin
• Periyodik olarak kontak temizleyici sprey ile bakım yapın

Paket İçeriği

• IC-261M 16mm Mayk Fiş Şase Erkek 4P Konnektör
