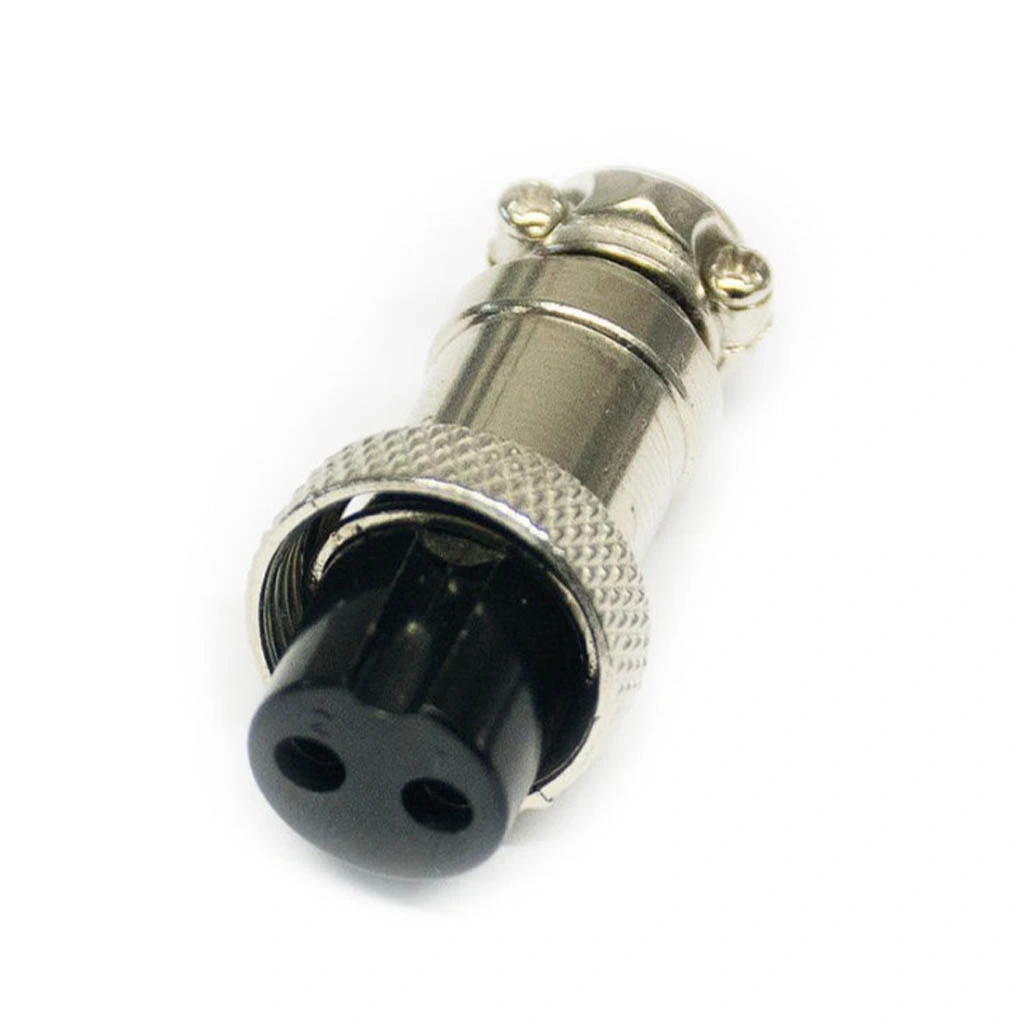

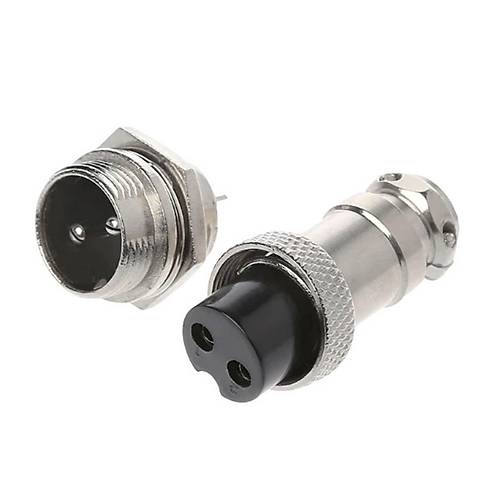

IC-261M 16mm Mayk Dişi Şase 2P Konnektör
IC-261M, profesyonel ses sistemleri için tasarlanmış 16mm çapında dişi şase tipi 2 pinli XLR konektördür. Sağlam metal yapısı ve güvenilir bağlantı özellikleriyle ses ekipmanları için ideal bir çözüm sunar.
Mikrofon, mixer ve amplifikatör bağlantıları için kullanılan bu elektronik komponent, yüksek kaliteli nikel kaplama ve sağlam metal gövdesiyle uzun ömürlü kullanım sağlar ve profesyonel ses ekipmanları için endüstri standardı bağlantı noktası oluşturur.
Kolay montaj özellikleri ve güvenilir elektriksel bağlantı sunan bu konnektör, standart mayk kabloları için 2 pinli XLR soketini panel üzerine monte etme imkanı sağlar ve gürültüsüz ses iletimi garantiler.
Teknik Özellikler
IC-261M 16mm Mayk Dişi Şase 2P Konnektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: XLR Dişi (Female) Şase Tipi
- Pin Sayısı: 2 Pin

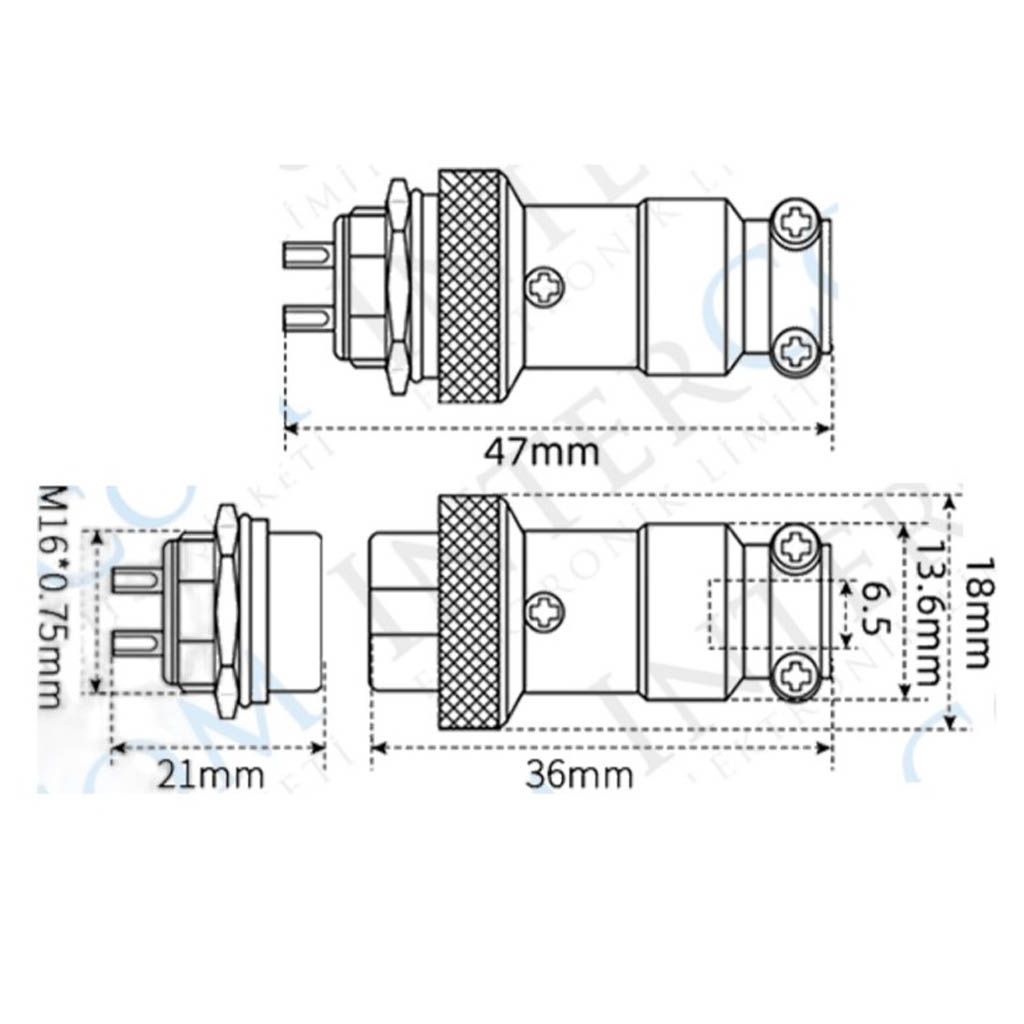

- Montaj Çapı: 16mm
- Kaplama Malzemesi: Nikel
- Gövde Malzemesi: Metal Alaşım
- Kontak Malzemesi: Bakır Alaşım (Nikel Kaplama)
- Çalışma Sıcaklığı: -30°C ~ +85°C
- Akım Değeri: 5A (maksimum)
- Voltaj Değeri: 250V (maksimum)
- Kontak Direnci: ≤5mΩ
- İzolasyon Direnci: ≥1000MΩ
- Dayanım Ömrü: >1000 takma/çıkarma döngüsü
- Koruma Sınıfı: IP40
- Panel Kalınlığı: 0.5-3mm (uygun)
- Lehimleme Tipi: Lehim Potalı
- Standart: IEC 61076-2-103.
Kullanım Alanları
IC-261M 16mm Mayk Dişi Şase 2P Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Profesyonel Ses Sistemleri
- Mikser konsolları
- Amplifikatörler
- Efekt cihazları
- Ses işlemcileri
Sahne Ekipmanları
- Mikrofon giriş noktaları
- DI Box bağlantıları
- Ses kontrol panelleri
- Sahne monitörleri
Stüdyo Ekipmanları
- Kayıt konsolları
- Preamplifikatörler
- Ses arabirim cihazları
- Patch bay sistemleri
Diğer Uygulamalar
- Sabit ses sistemleri
- Konferans sistemleri
- Yayın ekipmanları
- Sahne aydınlatma kontrol sistemleri
Avantajlar ve Özellikler
IC-261M 16mm Mayk Dişi Şase 2P Konnektör'ün sağladığı avantajlar ve çözümler.
- Dayanıklı Metal Yapı: Uzun ömürlü kullanım ve sağlam bağlantı
- Nikel Kaplama: Korozyona karşı yüksek direnç ve iyi iletkenlik
- Standart 16mm Montaj: Çoğu ekipman paneline kolay montaj
- 2 Pin Konfigürasyonu: Profesyonel mikrofonlar için endüstri standardı
- Güvenilir Kontak: Düşük kontak direnci ile kaliteli sinyal iletimi
- Lehim Potaları: Kolay ve güvenilir kablo bağlantısı
- Kilitlenme Mekanizması: Bağlantının kazara çıkmasını önler
- Geniş Çalışma Sıcaklığı: Zorlu ortam koşullarında güvenilir performans
Montaj ve Kullanım
IC-261M 16mm Mayk Dişi Şase 2P Konnektör'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Montajda pim numaralarına göre kablo bağlantılarını doğru yapın.
Montaj için yapmanız gerekenler:
- Panelde 16mm çapında temiz bir delik açın
- Konnektörü ön taraftan deliğe yerleştirin
- Arka taraftan somunu sıkarak sabitleyin
- Pim numaralarını kontrol ederek kablo bağlantılarını yapın (1: Toprak/Shield, 2: Sinyal)
- Lehim potalarına kabloları düzgünce lehimleyin
- Sinyal kablolarında uygun kalkan (shield) bağlantısını yapın
- Bağlantıların sağlamlığını kontrol edin
Kullanım bilgileri:
- XLR erkek konnektörü takarken kilitlenme mekanizmasına dikkat edin
- Konnektörün tozdan ve nemden korunmasını sağlayın
- Kullanılmadığında toz koruyucu kapak takabilirsiniz
- Düzenli olarak kontak temizliği yapın
- Bağlantı noktalarını aşırı zorlamaktan kaçının
- Yüksek kaliteli dengeli (balanced) kablo kullanımı önerilir
Sorun Giderme ve İpuçları
IC-261M 16mm Mayk Dişi Şase 2P Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Zayıf Ses İletimi: Lehim bağlantılarını kontrol edin, kontak noktalarını temizleyin
- Ses Kesintileri: Kablo bağlantılarını kontrol edin, kontak direncini ölçün
- Gürültü Sorunu: Topraklama bağlantısını kontrol edin, kalkan bağlantısını doğrulayın
- Gevşek Montaj: Sabitleme somununu uygun şekilde sıkın
Verimli Kullanım İpuçları
- Profesyonel dengeli (balanced) ses kablosu kullanın
- Konnektör çevresine elektromanyetik koruma ekleyin
- Ses ve güç kablolarını ayrı yönlendirin
- Periyodik olarak kontak temizleyici sprey ile bakım yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli konnektörler ile güvenilir bağlantılar oluşturun.
Ürünleri İncele →
Ses projeleri için mikrofon ve ses ekipmanları bağlantılarını kolaylaştırın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve konnektör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
2 pinli ve 3 pinli XLR konnektör arasındaki fark nedir?
2 pinli XLR eski tip mikrofon bağlantıları için kullanılır; 3 pinli ise dengeli ses iletimi için standart haline gelmiştir ve daha iyi gürültü reddi sağlar.
16mm montaj çapı hangi panel kalınlıkları için uygundur?
0.5mm ile 3mm arası panel kalınlıkları için idealdir. Daha kalın panellerde özel montaj aparatları gerekebilir.
IC-261M konnektörün pin yapılandırması nasıldır?
Pin 1: Toprak/Shield bağlantısı, Pin 2: Sinyal bağlantısı şeklindedir. Dengeli bağlantı için 3 pinli versiyonu tercih edilmelidir.
IC-261M konnektöre uyumlu erkek konnektör modelleri nelerdir?
Standart 2 pinli XLR erkek konnektörler (IC-260M, NC2MX, vb.) bu dişi konnektöre takılabilir ve güvenli bağlantı sağlar.
Bu konnektörün su ve toza karşı dayanıklılığı nedir?
IP40 koruma sınıfına sahiptir; toza karşı kısmi koruma sağlar ancak su geçirmez değildir. Nemli ortamlarda ek koruma gerektirir.
IC-261M konnektör gövdesini topraklamak gerekir mi?
Elektromanyetik girişimi azaltmak için metal gövdeyi şasi topraklamasına bağlamak önerilir, ancak toprak döngüleri oluşturmamaya dikkat edilmelidir.
Bu konnektörün akım kapasitesi nedir?
Maksimum 5A akım taşıyabilir. Ses sinyalleri için bu değer fazlasıyla yeterlidir, ancak güç aktarımı için kullanılması önerilmez.
Lehimsiz bağlantı yapılabilir mi?
Bu model lehim potası ile tasarlanmıştır. Lehimsiz bağlantı için özel crimp pin versiyonları veya PCB montaj versiyonları tercih edilmelidir.
