IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör

IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör

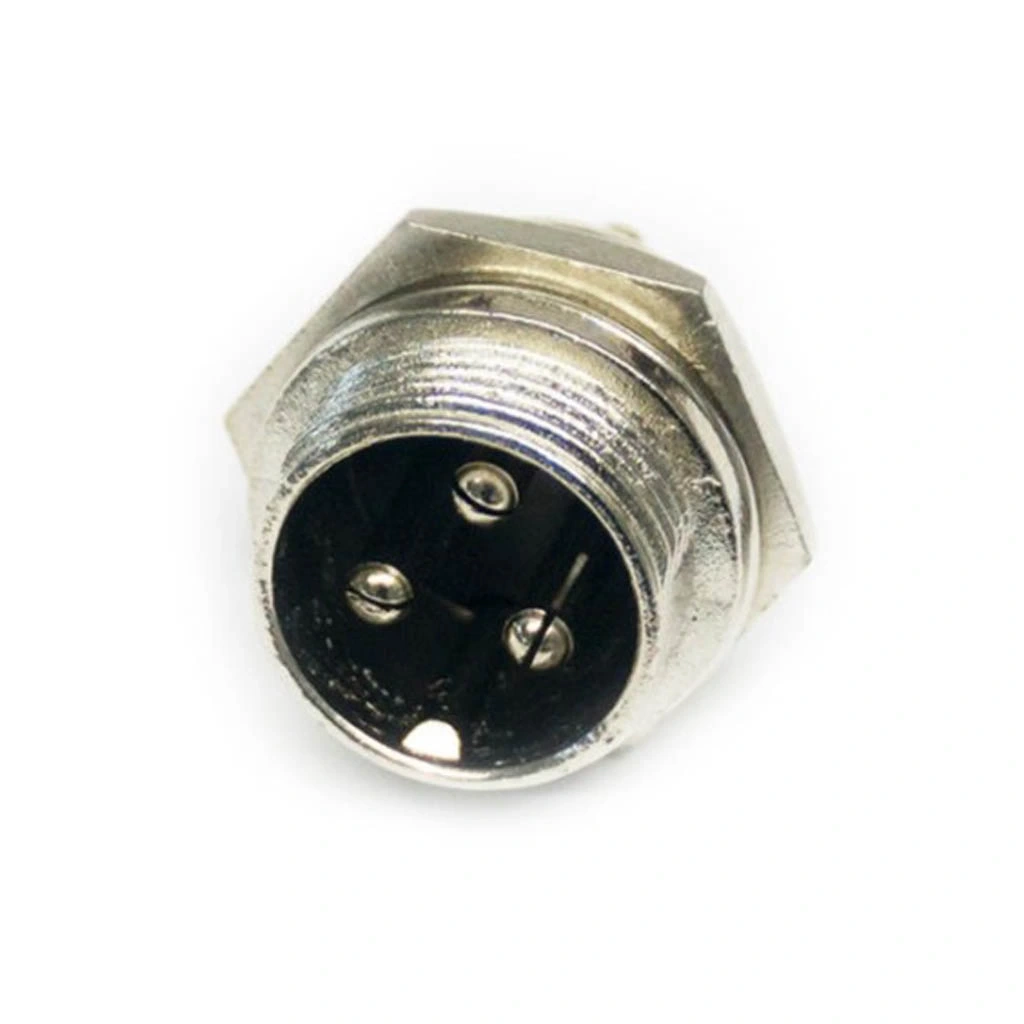

IC-261M, profesyonel ses sistemleri için tasarlanmış 16mm çapında erkek şase tipi 3 pinli XLR konnektördür. Sağlam metal yapısı ve dengeli ses iletimi özellikleriyle profesyonel ses ekipmanları için ideal bir çıkış bağlantısı çözümüdür.

Mikser çıkışları, amplifikatör bağlantıları ve stüdyo ekipmanları için kullanılan bu elektronik komponent, yüksek kaliteli nikel kaplama ve dayanıklı metal gövdesiyle uzun ömürlü kullanım sağlar ve endüstri standardı olan dengeli audio sinyali için güvenilir çıkış noktası oluşturur.

Kolay montaj özellikleri ve güvenilir elektriksel bağlantı sunan bu konnektör, standart mayk kabloları ve dengeli audio sinyali için 3 pinli XLR erkek soketini panel üzerine monte etme imkanı sağlar ve yüksek kaliteli ses iletimi garantiler.

Teknik Özellikler

IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: XLR Erkek (Male) Şase Tipi
• Pin Sayısı: 3 Pin

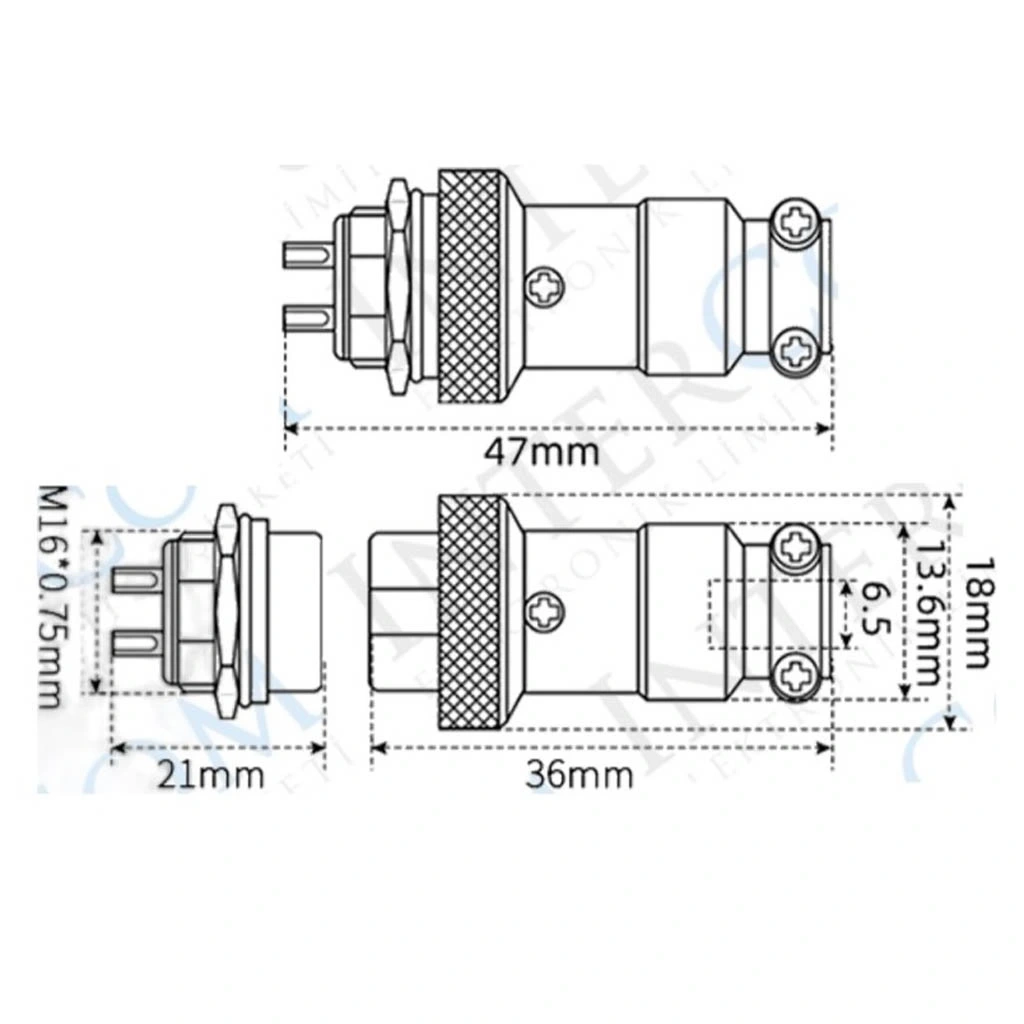

• Montaj Çapı: 16mm
• Kaplama Malzemesi: Nikel
• Gövde Malzemesi: Metal Alaşım
• Kontak Malzemesi: Bakır Alaşım (Nikel Kaplama)
• Çalışma Sıcaklığı: -30°C ~ +85°C
• Akım Değeri: 5A (maksimum)
• Voltaj Değeri: 250V (maksimum)
• Kontak Direnci: ≤5mΩ
• İzolasyon Direnci: ≥1000MΩ
• Dayanım Ömrü: >1000 takma/çıkarma döngüsü
• Koruma Sınıfı: IP40
• Panel Kalınlığı: 0.5-3mm (uygun)
• Lehimleme Tipi: Lehim Potalı
• Standart: IEC 61076-2-103.

Kullanım Alanları

IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Profesyonel Ses Sistemleri

• Mikser çıkış bağlantıları
• Sinyal işlemci çıkışları
• Amplifikatör giriş/çıkış portları
• Ses dağıtım panelleri

Sahne Ekipmanları

• DJ konsol bağlantıları
• Sinyal dağıtım kutuları
• Monitör controller sistemleri
• Ses yönlendirme panelleri

Stüdyo Ekipmanları

• Kayıt konsolu çıkışları
• Monitör kontrolcüleri
• Kanal çıkış panelleri
• Patch bay sistemleri

Diğer Uygulamalar

• Yayın ekipmanları
• Tiyatro ses sistemleri
• Konferans sistemleri
• Sabit kurulum ses sistemleri

Avantajlar ve Özellikler

IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör'ün sağladığı avantajlar ve çözümler.

• Dayanıklı Metal Yapı: Uzun ömürlü kullanım ve sağlam bağlantı
• Nikel Kaplama: Korozyona karşı yüksek direnç ve iyi iletkenlik
• Standart 16mm Montaj: Çoğu ekipman paneline kolay montaj
• 3 Pin Konfigürasyonu: Dengeli ses iletimi için endüstri standardı
• Güvenilir Kontak: Düşük kontak direnci ile kaliteli sinyal iletimi
• Lehim Potaları: Kolay ve güvenilir kablo bağlantısı
• Kilitlenme Mekanizması: Dişi konnektör ile güvenli bağlantı
• Elektromanyetik Koruma: Metal gövde ile parazit önleme

Montaj ve Kullanım

IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör'ün montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Panelde 16mm çapında temiz bir delik açın
• Konnektörü ön taraftan deliğe yerleştirin
• Arka taraftan somunu sıkarak sabitleyin
• Pim numaralarını kontrol ederek kablo bağlantılarını yapın (1: Toprak/Shield, 2: Sıcak/+, 3: Soğuk/-)
• Lehim potalarına kabloları düzgünce lehimleyin
• Kablo kalkanını (shield) pin 1'e bağlayın
• Bağlantıların sağlamlığını kontrol edin

Kullanım bilgileri:

• Dişi XLR konnektörle bağlantı yaparken kilitlenme mekanizmasına dikkat edin
• Konnektörün tozdan ve nemden korunmasını sağlayın
• Dengeli sinyal için pin 2 ve pin 3 bağlantılarının doğru olduğundan emin olun
• Kullanılmadığında toz koruyucu kapak takabilirsiniz
• Düzenli olarak kontak temizliği yapın
• Yüksek kaliteli dengeli (balanced) kablo kullanımı önerilir

Sorun Giderme ve İpuçları

IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Sorunları: Lehim bağlantılarını kontrol edin, kontak noktalarını temizleyin
• Sinyal Kaybı: Kablo bağlantılarını kontrol edin, kontak direncini ölçün
• Ses Bozulması: Pin 1 ground loop kontrolü yapın, kablo kalkanını doğru bağlayın
• Gevşek Montaj: Sabitleme somununu uygun şekilde sıkın

Verimli Kullanım İpuçları

• Ground loop sorunlarını önlemek için doğru topraklama yapın
• Dengeli bağlantının avantajlarından yararlanmak için kalibrasyonu doğru yapın
• Uzun kablo mesafelerinde düşük kapasitanslı kablo kullanın
• Elektromanyetik parazitlere karşı metal konnektör gövdesini topraklayın

Paket İçeriği

• IC-261M 16mm Mayk Erkek Fiş Şase 3P Konnektör
