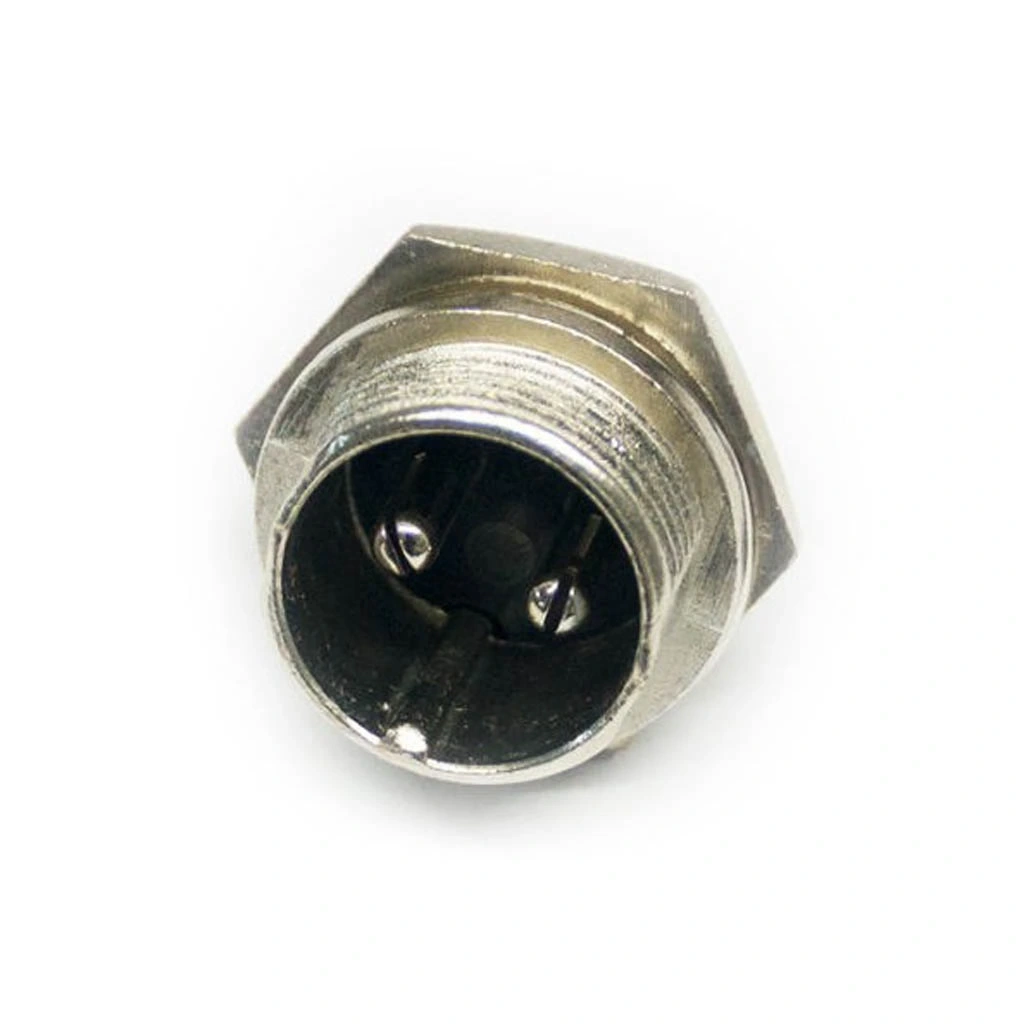

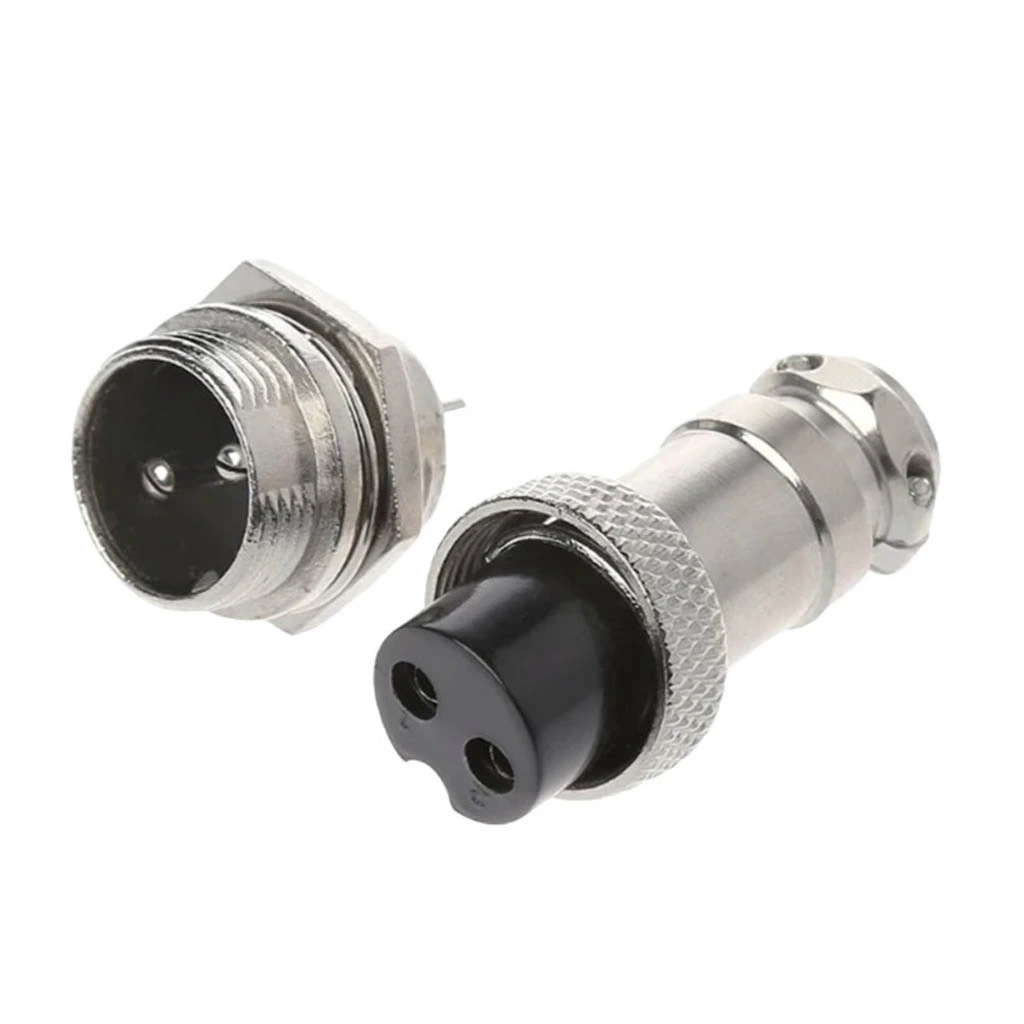

IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör

IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör

IC-261M, profesyonel ses sistemleri için tasarlanmış 16mm çapında erkek şase tipi 2 pinli XLR konektördür. Sağlam metal yapısı ve güvenilir bağlantı özellikleriyle ses ekipmanları için ideal bir çözüm sunar.

Yayın ekipmanları, mixer çıkışları ve ses dağıtım sistemleri için kullanılan bu elektronik komponent, yüksek kaliteli nikel kaplama ve dayanıklı metal gövdesiyle uzun ömürlü kullanım sağlar ve profesyonel ses ekipmanlarında sinyal çıkışı için endüstri standardı bağlantıyı oluşturur.

Kolay montaj özellikleri ve güvenilir elektriksel bağlantı sunan bu konnektör, standart mayk ve çeşitli ses kabloları için 2 pinli XLR erkek soketini panel üzerine monte etme imkanı sağlar ve gürültüsüz ses iletimi garantiler.

Teknik Özellikler

IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: XLR Erkek (Male) Şase Tipi
• Pin Sayısı: 2 Pin
• Montaj Çapı: 16mm
• Kaplama Malzemesi: Nikel
• Gövde Malzemesi: Metal Alaşım
• Kontak Malzemesi: Bakır Alaşım (Nikel Kaplama)
• Çalışma Sıcaklığı: -30°C ~ +85°C
• Akım Değeri: 5A (maksimum)
• Voltaj Değeri: 250V (maksimum)
• Kontak Direnci: ≤5mΩ
• İzolasyon Direnci: ≥1000MΩ
• Dayanım Ömrü: >1000 takma/çıkarma döngüsü
• Koruma Sınıfı: IP40
• Panel Kalınlığı: 0.5-3mm (uygun)
• Lehimleme Tipi: Lehim Potalı
• Standart: IEC 61076-2-103.

Kullanım Alanları

IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Profesyonel Ses Sistemleri

• Mikser çıkış bağlantıları
• Sinyal dağıtım panelleri
• Amplifikatör çıkış portları
• Efekt cihazı bağlantıları

Sahne Ekipmanları

• Güç amplifikatör panelleri
• Sinyal dağıtım kutuları
• Sahne monitör çıkışları
• Preamplifikatör çıkışları

Stüdyo Ekipmanları

• Kayıt konsolu çıkışları
• Monitör controller bağlantıları
• Sinyal işlemci panelleri
• Patch bay sistemleri

Diğer Uygulamalar

• Yayın ekipmanları
• Tiyatro ses sistemleri
• Konferans sistemleri
• Sabit kurulum ses sistemleri

Avantajlar ve Özellikler

IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör'ün sağladığı avantajlar ve çözümler.

• Dayanıklı Metal Yapı: Uzun ömürlü kullanım ve sağlam bağlantı
• Nikel Kaplama: Korozyona karşı yüksek direnç ve iyi iletkenlik
• Standart 16mm Montaj: Çoğu ekipman paneline kolay montaj
• 2 Pin Konfigürasyonu: Geleneksel ses dağıtım sistemleri ile uyumlu
• Güvenilir Kontak: Düşük kontak direnci ile kaliteli sinyal iletimi
• Lehim Potaları: Kolay ve güvenilir kablo bağlantısı
• Kolay Eşleşme: Standart dişi XLR konnektörlerle sorunsuz bağlantı
• Geniş Çalışma Sıcaklığı: Zorlu ortam koşullarında güvenilir performans

Montaj ve Kullanım

IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör'ün montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Panelde 16mm çapında temiz bir delik açın
• Konnektörü ön taraftan deliğe yerleştirin
• Arka taraftan somunu sıkarak sabitleyin
• Pim numaralarını kontrol ederek kablo bağlantılarını yapın (1: Toprak/Shield, 2: Sinyal)
• Lehim potalarına kabloları düzgünce lehimleyin
• Sinyal kablolarında uygun kalkan (shield) bağlantısını yapın
• Bağlantıların sağlamlığını kontrol edin

Kullanım bilgileri:

• Dişi XLR konnektörle bağlantı yaparken kilitlenme mekanizmasına dikkat edin
• Konnektörün tozdan ve nemden korunmasını sağlayın
• Kullanılmadığında toz koruyucu kapak takabilirsiniz
• Düzenli olarak kontak temizliği yapın
• Bağlantı noktalarını aşırı zorlamaktan kaçının
• Yüksek kaliteli kablo kullanımı önerilir

Sorun Giderme ve İpuçları

IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Bağlantı: Lehim bağlantılarını kontrol edin, kontak noktalarını temizleyin
• Sinyal Kaybı: Kablo bağlantılarını kontrol edin, kontak direncini ölçün
• Gürültü Sorunu: Topraklama bağlantısını kontrol edin, kalkan bağlantısını doğrulayın
• Gevşek Montaj: Sabitleme somununu uygun şekilde sıkın

Verimli Kullanım İpuçları

• Uzun mesafe sinyal iletimi için düşük kapasitans kablo kullanın
• Konnektör çevresine elektromanyetik koruma ekleyin
• Ses ve güç kablolarını ayrı yönlendirin
• Periyodik olarak kontak temizleyici sprey ile bakım yapın

Paket İçeriği

• IC-261M 16mm Mayk Erkek Fiş Şase 2P Konnektör
