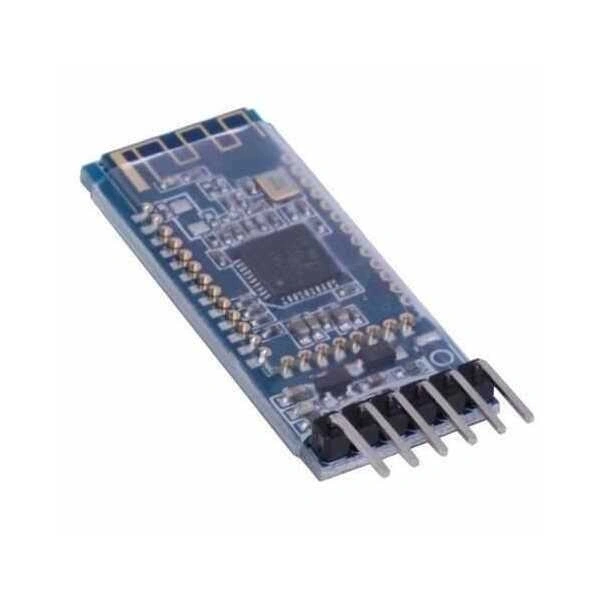

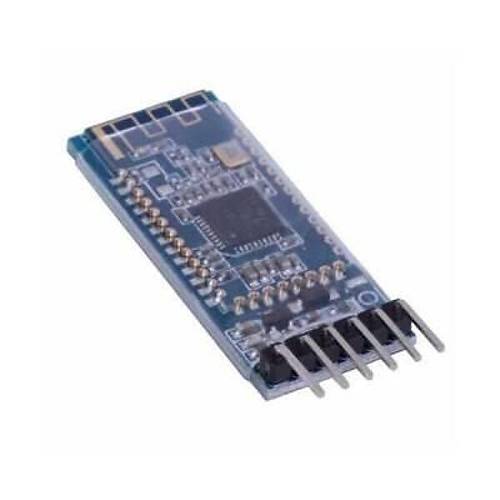

HM10 CC2541 4.0 Bluetooth Modülü
HM-10 Bluetooth Modülü, TI CC2541 çipini ve 256Kb'lik yapılandırma alanını kullanır. AT komutunu destekler. Kullanıcılar çalışma modunu (master / slave), baud oranını, cihaz adını, şifre şifresini vb. değiştirebilir.
Kullanımı oldukça basit, düşük güç tüketimine sahip Bluetooth 4.0 protokolünü destekleyen, uygun fiyatlı bir bluetooth modülüdür. Açık alanda yaklaşık 30 metrelik haberleşme mesafesine sahiptir.
MCU ayarlanabilir ve ayar için uzaktan bir Bluetooth cihazı tarafından kontrol edilebilir, verileri aktarabilir ve 10 PIO pini uzaktan kontrol edebilir (Iphone4s / 5 ipad, Note2 gibi).
Pinleri dışarıdadır. Bu sayede jumper kablolar ile kolaylıkla bağlantıları yapılabilir. Breadboard ile kullanımda ve arduino projelerinde de prototipleme kolaylığı sağlamış olur.
Özellikleri:
- Bluetooth protokolü: Bluetooth Spesifikasyonu V4.0 BLE
- TI CC2541 çip, 256 KB
- TI CC2541 Bluetooth düşük enerji çözümü
- Seri portda bayt sınırı yok Transceiving
- Açık ortamda, iphone4s ile 100m ultra-mesafe iletişimi gerçekleştirin
- USB protokolü: USB V2.0
- Çalışma frekansı: 2.4 GHz ISM bandı
- Modülasyon yöntemi: GFSK (Gaussian Frekans Kaydırmalı Anahtarlama)
- İletim gücü: -23dbm, -6dbm, 0dbm, 6dbm, AT komutuyla değiştirilebilir.
- Hassasiyet:% 0.1 BER'de ?-84dBm
- İletim oranı: Eşzamansız: 6K bayt
- Senkronize: 6k Bayt
- Güvenlik özelliği: Kimlik doğrulama ve şifreleme
- Destek servisi: Merkezi ve Çevresel UUID FFE0, FFE1
- Güç tüketimi: Otomatik uyku modu, iletim sırasında mevcut 400uA ~ 800uA, 8,5mA'ya dayanır.
- Güç kaynağı: 5 V DC
- Çalışma sıcaklığı: -5 ila +65 santigrat
- Ağırlık: 3.2g
- Boyut: 44 * 17 * 5mm
Arduino ve Raspberry Pi projelerinde, robotik ve akademik projelerde kullanabilirsiniz.
Arduino Bağlantı Şeması
