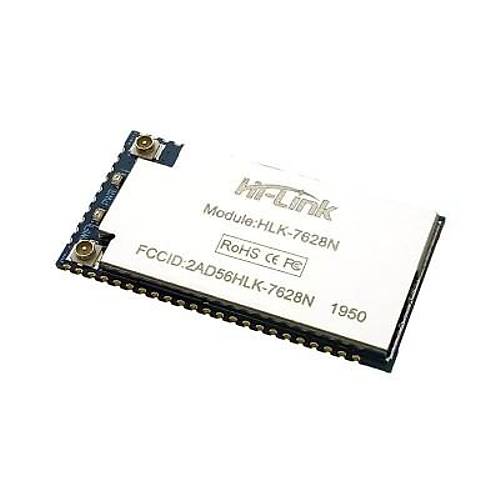

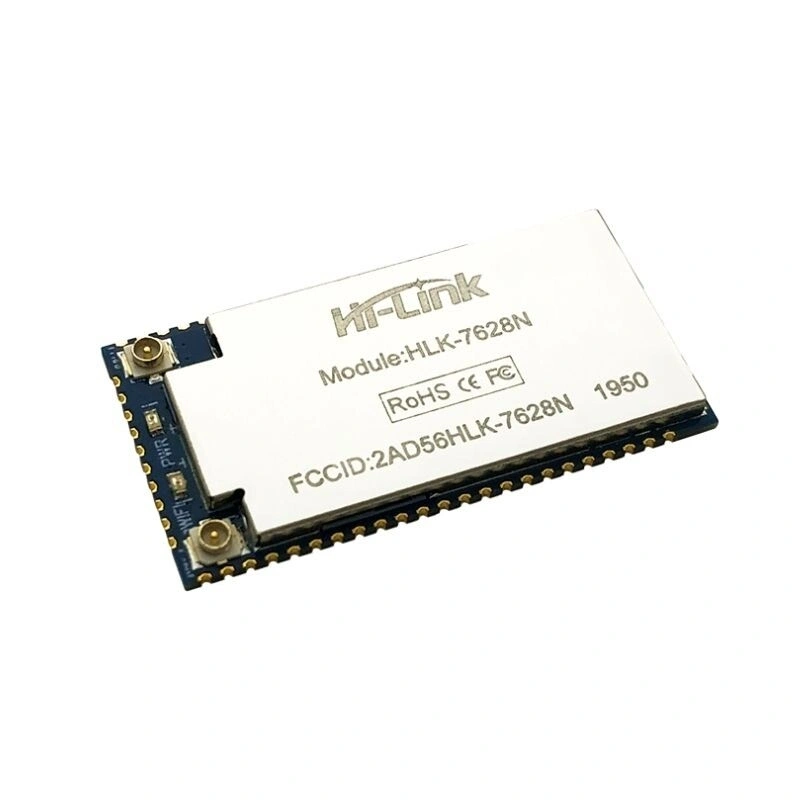

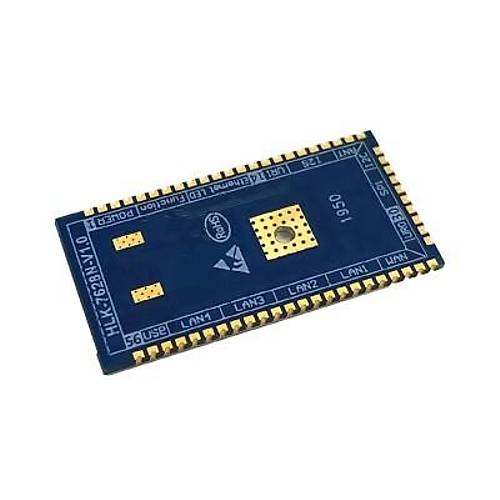

HLK-7628N Serial WIFI Modülü
HLK-7628N Serial WIFI Modülü HLK-7628N Serial WIFI Modülü, MT7628AN/MT7628NN çipe sahip, Linux ve OpenWRT işletim sistemleri ile geliştirilebilen kullanımı kolay bir wifi modülüdür. Zengin arayüzü ve güçlü işlemcisiyle akıllı cihazlar, bulut hizmetleri vb. uygulamalarda yaygın olarak kullanılmakadır. Yüksek veri işlemeye sahiptir. MCU frekansı 580MHz'dir. WIFI standartı olarak IEEE802.11b/g/n desteklemektedir. Özellikler Besleme Voltajı: 3.3V DC İşlemci: MT7628N / MT7628NN Kernel: MIPS24KEc Frekans: 580MHz RAM: DDR2 128MB Flash: 32MB 300 Mbps IoT WIFI Standartı: IEEE802.11b/g/n Arayüz: WIFI, UART, SDIO, SPI, I2C, I2S, PWM, GPIO AP, STA ve Router/Bridge desteği Linux, OpenWRT desteği Boyut: 35.2x18.7mm Ürün Blok Diyagramı Modül Fonksiyonları Seri Porttan Ethernete Bu modda, WiFi ve LAN fonksiyonları kapatılır ve COM1 verileri ile WAN ağ verileri, ayar yoluyla karşılıklı olarak dönüştürülebilir. ·Ethernet, dinamik bir IP adresi (DHCP) veya statik bir IP adresi (STATIC) olarak yapılandırılabilir. Seri Porttan Wifi İstemciye ·Bu modda WAN ve LAN işlevleri kapatılır. Ayarlar aracılığıyla COM1 ve WiFi verileri karşılıklı olarak dönüştürülebilir. ·WiFi İSTEMCİSİ, dinamik bir IP adresi (DHCP) veya statik bir IP adresi (STATIC) olarak yapılandırılabilir. ·WiFi güvenliği mevcut tüm şifreleme yöntemlerini destekler. Seri Porttan Wifi AP Modele Bu modda (AP modu), WAN ve LAN fonksiyonları kapatılır ve COM1 ve WiFi verileri ayar yoluyla karşılıklı olarak dönüştürülebilir. ·WiFi cihazı ürüne bağlanabilir ve WiFi LAN altında bir cihaz haline gelebilir. ·WiFi güvenliği mevcut tüm şifreleme yöntemlerini destekler. Varsayılan Mod ·Bu modda (AP modu), WAN ve LAN fonksiyonları mevcuttur. Ayarlar aracılığıyla COM1 ve WiFi verileri karşılıklı olarak dönüştürülebilir. ·WiFi cihazı ürüne bağlanabilir ve WiFi LAN altında bir cihaz haline gelebilir. WAN tarafı varsayılan olarak dinamik IP adresi moduna geçer. LAN ve WiFi aynı yerel ağdır, DHCP sunucusu varsayılan olarak açıktır ·WiFi güvenliği mevcut tüm şifreleme yöntemlerini destekler. TCP Server ·Bu modda, modül belirlenen bağlantı noktasını izler ve TCP İstemcisinin bağlanmasını bekler. Bağlantı sonrasında tüm TCP verileri doğrudan seri porta gönderilir ve seri porttan gelen veriler tüm TCP İstemcilerine gönderilir. TCP Client ·Bu modda, modül belirtilen alan adına/IP'ye ve bağlantı noktasına bağlanır. TCP Server ucundan gönderilen tüm veriler doğrudan seri porta, seri porttan gelen veriler ise TCP Server ucuna gönderilir. Modül TCP Sunucusu olarak kullanıldığında, TCP Sunucusuna bağlanmak için en fazla 2 TCP İstemcisini destekler. · Anormal ağ, ürünün aktif olarak yeniden bağlanmasına neden olacaktır. TCP aktif yeniden bağlanma mevcut olduğunda, TCP Sunucusu aktif olarak bağlantıyı keser ve ürün aktif olarak hemen yeniden bağlanır, aksi halde modül yeniden bağlanmaz. UDP Server ·Bu modda modül yerel olarak belirlenmiş bağlantı noktasını açar. Bu porta gönderilen veriler alındıktan sonra modül, verileri seri porta gönderecek ve uzak IP ve portu kaydedecektir. Modül yalnızca son bağlantının uzak bilgilerini kaydedecektir. Seri port tarafından alınan veriler doğrudan kaydedilen uzak IP ve porta gönderilecektir. UDP Client ·Bu modda modül seri port verilerini doğrudan belirtilen ip ve porta gönderir. Sunucudan dönen veriler seri porta gönderilecektir..
