ESP8266-03 Dahili Antenli Wifi

ESP8266-03 Dahili Antenli Wifi

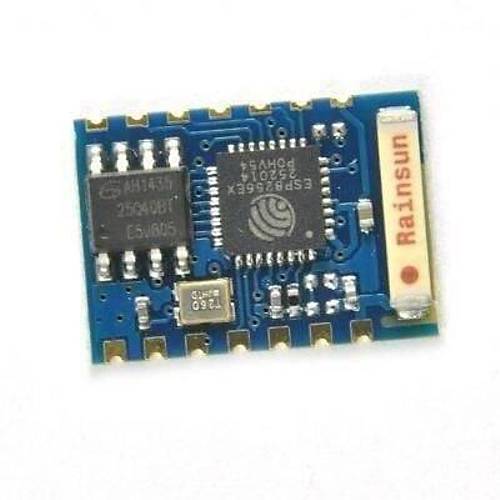

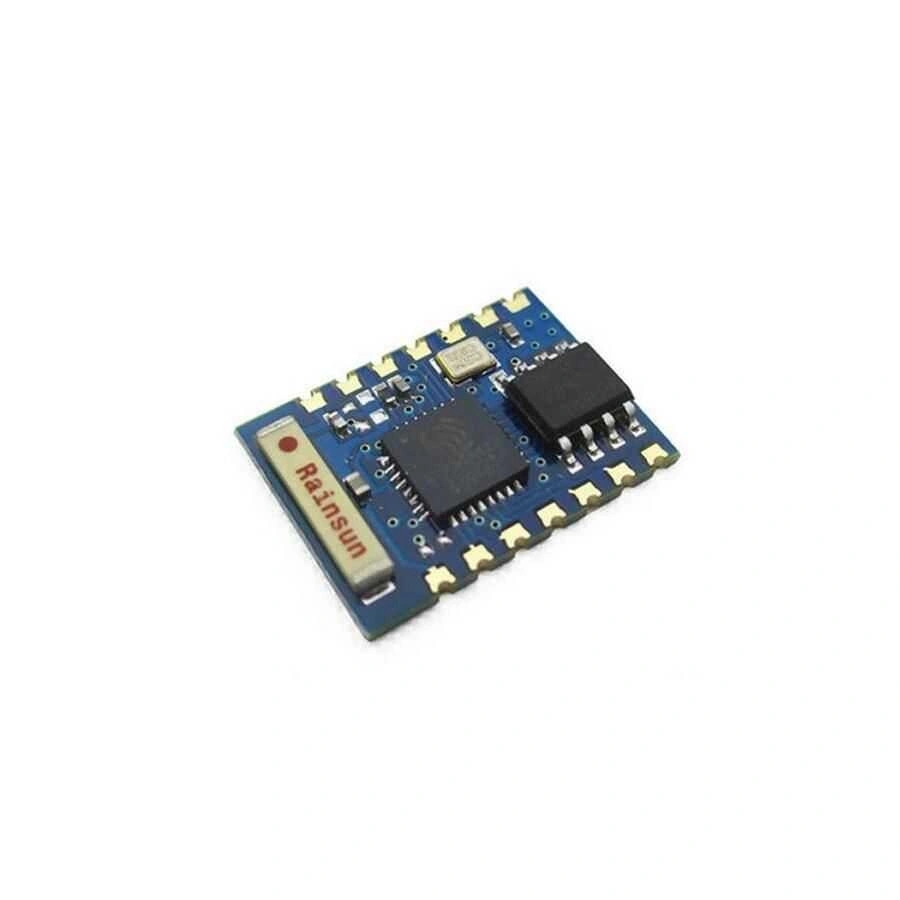

ESP8266 WiFi seri alıcı-verici modülünün ESP-03 versiyonu, entegre seramik antenli küçük bir SMD karttır. ESP8266 modülleri, internet bağlantısı olan mikrodenetleyici projelerini genişletmek için çok ucuz bir yol sunar. Tümleşik TCP / IP protokol yığını vardır. Kısacası, ESP8266 modülü bir TTL "Kablosuz İnternete Seri" cihazdır. Modül 3,3 Volt\\\'ta çalışır ve seri port 115200 baud veri hızına ayarlanır.

ESP modülü, yüksek performanslı kablosuz SOC\\\'lerin Akıllı Bağlantı Platformudur (ESCP). Mobil platform tasarımcıları için, Wi-Fi yeteneklerini diğer sistemlere gömmeyi, en yüksek işlevsellikte en düşük maliyetle eşsiz bir işlevsellik sağlar.

Özellikleri:

• Yerleşik Seramik Anten
• 802.11b modunda 19.5dBm çıkış gücü
• i-Fi Direct (P2P), soft-AP
• 02.11 b/g/n protokolü
• TCP / IP protokol yığını
• <10uA kaçak akımı
• entegre düşük güç 32-bit CPU uygulama işlemci olarak kullanılabilir
• DIO 2.0, SPI, UART
• TBC, 1 × 1 MIMO, 2 × 1 MIMO
• Uyanma ve veri paketi alma süresi < 2ms
• Stand-by durumunda güç tüketimi < 1m

Pinleri:

VCC: 3.3V çalışma Voltajı

GND: Ground

UTXD: Transmit Data 3.3V

URXD: Receive Data 3.3V

CH_PD: Çip Gücünü Kapatma

GPIO0: I / O 0

GPIO2: I / O 2

GPIO12: I / O 12

GPIO13: I / O 13

GPIO14: I / O 14

GPIO15: I / O 15

GPIO18: I / O 18

WIFI_ANT: Wifi Anteni

RST: Reset

ESP8266 uzaktan seri Port WIFI kablosuz modülünün uygulamaları:

• Akıllı güç fişleri
• Ev otomasyonu
• Ağ sistemleri
• Endüstriyel kablosuz kontrol
• Bebek monitörleri
• IP Kameralar
• Sensör ağları
• Giyilebilir elektronik
• Kablosuz özellikli cihazlar
• Güvenlik kimliği etiketleri
• Wi-Fi pozisyon sistemi işaretleri
