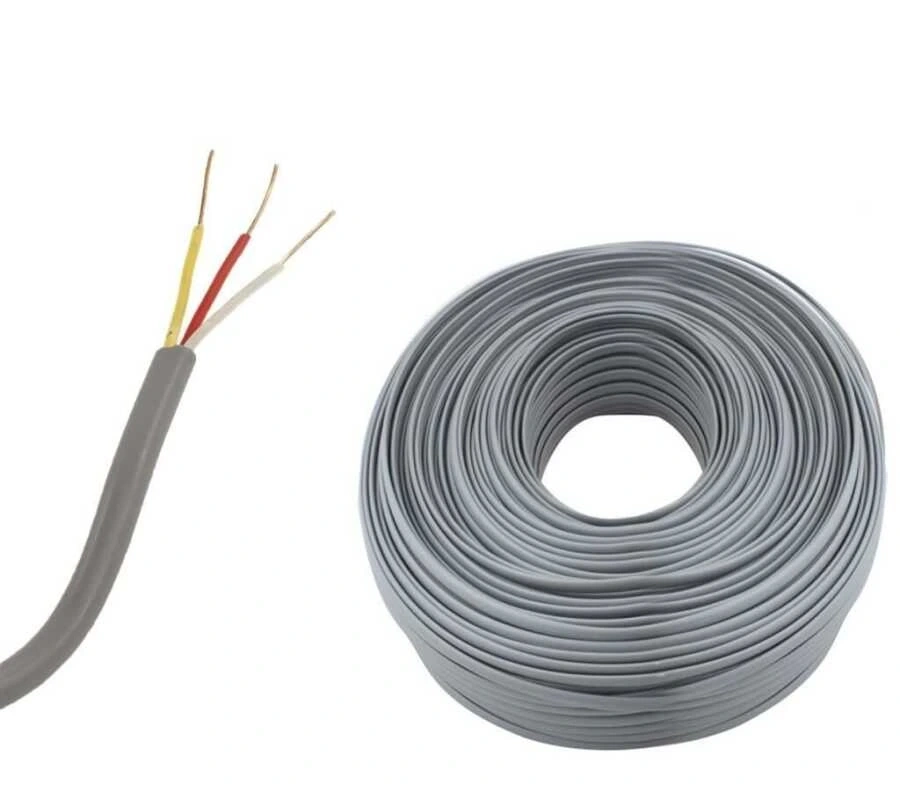

Dahili PDV Telefon Tesisat Kablosu 1m (3x2x0.50)
Dahili PDV Telefon Tesisat Kablosu, bina içi telefon tesisatları için geliştirilmiş, üç çift iletken içeren çok hatlı bir haberleşme kablosudur. 3x2x0.50 yapısıyla toplamda 6 bakır iletken barındıran bu kablo, tek bir hat üzerinden üç ayrı telefon hattı veya santral bağlantısı taşıyabilme kapasitesi sunar.
PVC dış kılıf ve iç izolasyonu sayesinde dayanıklı ve güvenli olan bu kablo çeşitleri ürünü, hem çoklu telefon hatları hem de dahili telefon santrali sistemleri için ideal bir çözümdür.
Ofis binaları, iş yerleri ve çoklu hat gerektiren uygulamalar için tasarlanmış bu kompakt ve esnek yapılı kablo, tek bir çekimde birden fazla telefon hattını farklı noktalara dağıtmak veya mevcut tesisatta değişiklik yapmak için pratik bir seçenektir.
Teknik Özellikler
Dahili PDV Telefon Tesisat Kablosu 1m (3x2x0.50)'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kablo Tipi: PDV (PVC izolasyonlu Dahili Telefon kablosu)
- Yapı: 3x2x0.50 (3 çift x 0.50mm² kesit)
- Uzunluk: 1 metre
- İletken Malzemesi: Elektrolitik bakır
- İletken Kesiti: 0.50mm²
- İletken Çapı: 0.80mm
- Damar İzolasyonu: PVC (Polivinil Klorür)
- Dış Kılıf Malzemesi: PVC (Polivinil Klorür)
- Dış Çap: Yaklaşık 5.2mm
- Renk: Beyaz/Gri
- Damar Renkleri: 3 farklı renk çifti (genellikle kırmızı-mavi, beyaz-sarı, siyah-yeşil)
- Nominal Empedans: 120 Ohm
- Maksimum İletken Direnci: 95 Ohm/km (20°C'de)
- Çalışma Sıcaklığı: -15°C ile +70°C arası
- Maksimum İletim Frekansı: 100 kHz
- Kapasitans: 100 nF/km
- Yanma Sınıfı: IEC 60332-1 uyumlu
- Standartlar: TSE, CE uyumlu
- Kullanım Yeri: İç mekan (dahili)
- Satış Birimi: 1 metre
Kullanım Alanları
Dahili PDV Telefon Tesisat Kablosu 1m (3x2x0.50)'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Çoklu Telefon Sistemleri
- Üç ayrı telefon hattı kurulumu
- Çoklu analog telefon hatları
- Santral sistemleri
- ISDN bağlantıları
- Paralel telefon prizi uygulamaları
Ofis ve İş Yeri Uygulamaları
- Departman bazlı telefon hatları
- Ofis içi santral sistemleri
- Resepsiyon ve dahili hat sistemleri
- Konferans odası telefon bağlantıları
- Kat dağıtım kutuları
Alternatif Kullanım Alanları
- Kapı zili ve interkom sistemleri
- Düşük voltajlı kontrol sistemleri
- Alarm ve güvenlik sistemleri
- Basit sensör ağları
- Ses sistemleri bağlantıları
- Diyafon ve interkom hatları
Avantajlar ve Özellikler
Dahili PDV Telefon Tesisat Kablosu 1m (3x2x0.50)'nin sağladığı avantajlar ve çözümler.
- Çoklu Hat Kapasitesi: Tek kablo ile üç ayrı telefon hattı taşıma imkanı
- Ekonomik Çözüm: Birden fazla kablo çekme maliyetinden tasarruf
- Montaj Kolaylığı: Tek seferde birden fazla hattı döşeme imkanı
- Renk Kodlaması: Farklı renk çiftleri ile kolay hat tanımlama
- Dayanıklı Yapı: PVC izolasyon ile fiziksel darbelere karşı koruma
- Esneklik: Kolay bükülebilir yapı ile karmaşık güzergahlarda döşeme kolaylığı
- Kompakt Tasarım: Dar alanlarda bile etkili kullanım sağlayan boyut
- Standartlara Uygunluk: Telefon tesisatı için gerekli tüm standartlara uyumlu
- Düşük Sinyal Kaybı: Kaliteli bakır iletkenler ile net ses iletimi
- Geniş Sıcaklık Aralığı: Farklı ortam koşullarında güvenilir performans
Kurulum ve Kullanım
Dahili PDV Telefon Tesisat Kablosu 1m (3x2x0.50)'nin doğru kurulumu ve verimli kullanımı hakkında bilgiler.
İpucu: Renk çiftlerini hat numarasına göre tutarlı şekilde etiketleyin.
Çoklu Hat Terminasyonu:
- Kablonun dış kılıfını yaklaşık 3-4 cm soyun
- İçerideki üç çift kabloyu (toplam 6 iletken) dikkatlice ayırın
- Her bir çifti kendi içinde gruplandırın (genellikle aynı renk grubundaki iki kablo bir çifttir)
- Her bir kablo çiftinin ucundaki izolasyonu 0.5-1 cm soyun
- Çiftleri, bağlanacakları hatlara göre belirleyin (Hat 1, Hat 2, Hat 3)
- Terminal bloklarına veya telefon prizlerine uygun çiftleri bağlayın
- Kullanılmayan çiftleri izole edin veya ileride kullanmak üzere etiketleyin
- Bağlantıları test ederek doğru çalıştığından emin olun
RJ11/RJ12 Konnektör Bağlantıları:
- Standart RJ11 konnektörler genellikle 2 çift (4 pin) kullanır
- RJ12 konnektörler 3 çift (6 pin) kullanabilir
- Konnektör içerisindeki kabloları doğru sıra ile yerleştirin
- Genellikle ortadaki 2 pin birinci hat, yanlarındaki 2 pin ikinci hat, en dıştaki 2 pin üçüncü hat içindir
- Renk sıralamasını standartlara uygun yapın
- Özel sıkıştırma pensesi ile konnektörü sıkın
- Her hattı ayrı ayrı test edin
Verimli Kullanım İçin Öneriler:
- Kurulum öncesi hangi renk çiftinin hangi hatta ait olduğunu belirleyin ve not alın
- Farklı hatlarda aynı renk standardını koruyun
- Kablo etiketleme sistemini kullanarak karışıklıkları önleyin
- Elektromanyetik girişimi önlemek için güç kablolarından uzak döşeyin
- Kablo bükülme yarıçapını 5 cm'den az olmayacak şekilde planlayın
- Asılı kalan kabloları uygun klipslerle sabitleyin
- Dağıtım kutularında renk kodlarını gösteren bir şema bulundurun
Sorun Giderme ve İpuçları
Dahili PDV Telefon Tesisat Kablosu 1m (3x2x0.50) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Hatlar Arasında Karışma: Renk çiftlerini kontrol edin, yanlış eşleşme yapılmış olabilir.
- Bir Hat Çalışıyor Diğerleri Çalışmıyor: Her çiftin bağlantılarını ayrı ayrı kontrol edin.
- Hatlarda Parazit: Elektrik kablolarına yakın döşenmiş olabilir, uzaklaştırın veya ekranlı kablo kullanın.
- Ses Seviyesi Düşük: Bağlantı noktalarında oksitlenme olabilir, terminalleri temizleyin.
- Hat Kesintileri: Kabloda ezilme veya kopma olabilir, sürekliliği multimetre ile test edin.
Profesyonel İpuçları
- Tesisat çiziminde hangi çiftin hangi odaya/kata gittiğini gösteren bir şema oluşturun
- Dağıtım panellerinde her hattı açıkça etiketleyin
- Uzun hat çekimlerinde kablo eklemek yerine tek parça kullanmayı tercih edin
- Çoklu hat uygulamalarında sistematik test prosedürü oluşturun
- Telefon santrali ile bağlantılarda üretici talimatlarını mutlaka takip edin
- Nemli ortamlarda bağlantı noktalarını su geçirmez şekilde izole edin
- Hat çiftlerinin kullanılmayan uçlarını kısa devre veya paraziti önlemek için izole edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Elektronik ve elektrik projeleriniz için ihtiyaç duyduğunuz tüm kablo çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik malzemeler ve kablo çeşitleri konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Standartlara uygun güvenilir kablo ürünleri
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Konnektörler, prizler ve diğer telefon tesisat malzemeleri
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
3x2x0.50 telefon kablosu ile 3 ayrı hat nasıl kullanılır?
Her renk çifti ayrı bir hat için kullanılır. Örneğin kırmızı-mavi Hat 1, beyaz-sarı Hat 2, siyah-yeşil Hat 3 için ayrılabilir. Her çift bağımsız olarak ilgili telefon prizine bağlanır.
RJ12 konnektöründe 3 hat nasıl düzenlenir?
RJ12 6 pin içerir ve 3 hat bağlanabilir. Genellikle 3-4 (orta) pinler Hat 1, 2-5 pinler Hat 2, 1-6 (dış) pinler Hat 3 için kullanılır. TIA/EIA-570 standardına göre düzenlenir.
1 metrelik 3x2x0.50 kablo ne işe yarar?
Kısa mesafe bağlantılar, dağıtım kutusu içi bağlantılar, mevcut hatlarda ek yapma, panel arkası kablo düzenlemeleri ve test amaçlı geçici bağlantılar için kullanılır.
Bu kablo ADSL/VDSL hat için uygun mu?
Kısa mesafelerde kullanılabilir ancak optimum değildir. Yüksek hızlı veri iletişimi için CAT5e/CAT6 UTP kablo önerilir. PDV kablo yüksek frekanslarda daha fazla sinyal kaybına neden olur.
Dahili PDV kablosu ile harici telefon kablosu arasındaki fark nedir?
Dahili PDV sadece iç mekanda kullanım için tasarlanmıştır. Harici kablolar nem, UV ve ısı değişimlerine karşı ek koruma katmanlarına sahiptir ve genellikle jel dolgulu olabilir.
Çok katlı bir binada telefon hatları için en iyi kablolama yöntemi nedir?
Ana dağıtım kutusundan her kata bir 3x2x0.50 veya daha çok çiftli kablo çekilir. Her katta bu kablo kat dağıtım kutusuna bağlanır ve oradan bireysel hatlara ayrılır.
Telefon kablosunun maksimum çekme mesafesi ne kadardır?
Analog telefon sinyali için 300-500 metre arası önerilir. Daha uzun mesafelerde sinyal zayıflaması ve hat kalitesinde düşüş yaşanabilir. Gerekirse sinyal güçlendirici kullanılmalıdır.
Farklı telefon hatlarında girişim olmaması için ne yapmalıyım?
Çiftlerin birbirine karışmamasına dikkat edin, iyi izole edilmiş terminal bağlantıları yapın, topraklama problemlerini giderin ve mümkünse bükümlü çift (twisted pair) yapılı kablo kullanın.
