2 x 0.50mm Sinyal Kontrol Kablosu 1m LIYCY
2 x 0.50mm Sinyal Kontrol Kablosu 1m LIYCY, endüstriyel kontrol sistemleri ve hassas elektronik uygulamalar için özel olarak tasarlanmış yüksek kaliteli bir kablodur. İnce çok telli bakır iletkenler, PVC izolasyon ve bakır örgü ekranlama içeren bu kablo, elektromanyetik girişimlere karşı üstün koruma sağlar.
0.50mm² kesitli iki iletkeni ile daha yüksek akım taşıma kapasitesine sahip olan bu kablo çeşitleri arasında, endüstriyel ortamlardaki sinyal iletiminde tercih edilen bir üründür. Bakır örgü ekranlaması sayesinde hem elektromanyetik girişimlere karşı mükemmel koruma sağlar hem de ekranın topraklanmasında esneklik sunar.
1 metre uzunluğunda sunulan bu sinyal kablosu, fabrika otomasyonu, kontrol sistemleri, ölçüm cihazları ve endüstriyel haberleşme ağlarında güvenilir veri iletimi için idealdir. Esnek yapısı sayesinde dar alanlarda ve hareketli sistemlerde bile kolay montaj imkanı sunar.
Teknik Özellikler
2 x 0.50mm Sinyal Kontrol Kablosu 1m LIYCY'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kablo Tipi: LIYCY (İnce telli, PVC izolasyonlu, bakır örgü ekranlı, PVC kılıflı)
- İletken Yapısı: İnce çok telli bakır
- İletken Kesiti: 0.50mm² (AWG20 eşdeğeri)
- İletken Sayısı: 2
- İletken Direnci: ≤ 39 Ω/km
- İzolasyon Malzemesi: PVC (Polivinil Klorür)
- İzolasyon Rengi: DIN 47100 renk koduna göre (genellikle beyaz, kahverengi)
- Ekranlama: Bakır örgü (CU-braid)
- Ekranlama Kapsamı: ≥ %85
- Dış Kılıf Malzemesi: PVC (Polivinil Klorür)
- Dış Kılıf Rengi: Gri
- Dış Çap: 5.0mm (yaklaşık)
- Çalışma Gerilimi: 300V (maksimum)
- Test Gerilimi: 2000V
- Çalışma Sıcaklığı: -30°C ile +80°C arası (sabit montaj)
- Hareketli Kullanım Sıcaklığı: -5°C ile +70°C arası
- Minimum Bükülme Yarıçapı: 7.5 x Dış çap (sabit), 15 x Dış çap (hareketli)
- Kapasitans: ≤ 120 nF/km (iletken-iletken arası)
- Empedans: 78 Ω (±10%)
- Maksimum Akım Taşıma: 9A (20°C'de)
- Alev Dayanımı: IEC 60332-1 (alev geciktirici)
- Yağlara Dayanım: İyi
- Uzunluk: 1 metre
- Standartlar: VDE 0812, VDE 0814, DIN 47100
Kullanım Alanları
2 x 0.50mm Sinyal Kontrol Kablosu 1m LIYCY'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Otomasyon
- PLC kontrol sistemleri
- Endüstriyel sensör bağlantıları
- Motor sürücü kontrol hatları
- Makine kontrol panelleri
- Fabrika otomasyon ağları
Sinyal ve Veri İletimi
- Endüstriyel haberleşme sistemleri
- Analog sinyal iletimi
- RS-485/422 bağlantıları
- Ölçüm ve kontrol sistemleri
- Ekranlı ses ve veri iletimi
Güvenlik ve Bina Otomasyonu
- Güvenlik sistemleri
- Erişim kontrol sistemleri
- CCTV ve kamera sistemleri
- Bina otomasyon kontrolleri
- Yangın alarm sistemleri
Avantajlar ve Özellikler
2 x 0.50mm Sinyal Kontrol Kablosu 1m LIYCY'nin sağladığı avantajlar ve çözümler.
- Yüksek EMI/RFI Koruması: Bakır örgü ekranlama ile etkili parazit engelleme
- Yüksek Akım Kapasitesi: 0.50mm² kesit ile daha fazla akım taşıma imkanı
- Endüstriyel Dayanıklılık: Zorlu ortamlarda güvenilir performans
- Esnek Yapı: Kolay montaj ve hareketli uygulamalara uygunluk
- Geniş Sıcaklık Aralığı: -30°C ile +80°C arası çalışabilme
- Ekran Topraklama: Kolay topraklama için bakır örgü ekran
- Alev Geciktirici: Yangın yayılımına karşı güvenlik
- Yağ Dayanımı: Endüstriyel ortamlarda kullanıma uygunluk
- Standart Renk Kodlaması: DIN 47100 ile uyumlu kolay tanımlama
- Üstün Sinyal Bütünlüğü: Düşük kapasitans ve yüksek ekranlama etkinliği
Montaj ve Uygulama
2 x 0.50mm Sinyal Kontrol Kablosu 1m LIYCY'nin montaj ve uygulaması hakkında bilgiler.
İpucu: Bakır örgü ekranı bir arada tutmak için bükerek tek bir iletken haline getirin.
Montaj Önerileri:
- Kablo Hazırlama:
- Dış kılıfı dikkatle soyun, bakır ekranı zedelemeyin
- Bakır örgü ekranı dikkatlice bir araya toplayıp bükün
- İletken izolasyonlarını zarar vermeden çıkarın
- İletken uçlarını kalaylayın veya yüksük kullanın
- Ekranlama Bağlantısı:
- Ekranı genellikle sadece bir uçta topraklayın (toprak döngüsü akımlarını önlemek için)
- Topraklama için uygun terminal veya kelepçe kullanın
- Topraklama bağlantısını düşük empedanslı olacak şekilde yapın
- Ekran bağlantısının zamanla gevşememesine dikkat edin
Endüstriyel Uygulama Kuralları:
- Kablo kanallarında güç ve sinyal kablolarını ayrı tutun
- Çapraz geçişlerde kabloları 90° açıyla geçirin
- Güç kablolarından en az 20cm uzaklıkta döşeyin
- Elektromanyetik girişim kaynaklarından (motor, trafo vb.) uzak tutun
- Hareketli sistemlerde kablo kılavuzları veya enerji zincirleri kullanın
Sorun Giderme ve İpuçları
2 x 0.50mm Sinyal Kontrol Kablosu 1m LIYCY kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Toprak Döngüsü Gürültüsü: Ekranı sadece bir uçta topraklayın
- Yetersiz Ekranlama: Ekranın bağlantı kalitesini kontrol edin
- Sinyal Bozulması: Kablo uzunluğunu kontrol edin, sinyal seviyesini artırın
- Mekanik Hasar: Kablo yolunu gözden geçirin, koruyucu kılıf ekleyin
- Bağlantı Noktası Korozyonu: Bağlantıları uygun şekilde izole edin
Profesyonel İpuçları
- Endüstriyel ortamlarda metal kablo kanalları kullanarak ekstra EMI koruması sağlayın
- Uzun mesafelerde sinyal seviyesini ve topolojiyi dikkatle planlayın
- Diferansiyel sinyal iletiminde (RS-485 gibi) karakteristik empedansa dikkat edin
- Kablo ekranını düşük empedanslı topraklama noktasına bağlayın
- Nemli ortamlarda bağlantı noktalarını ısı ile büzüşen makaron ile koruyun
- Titreşimli ortamlarda kablo bağlantılarını periyodik olarak kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik malzemeler ve kablo çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Standartlara uygun, kaliteli ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular

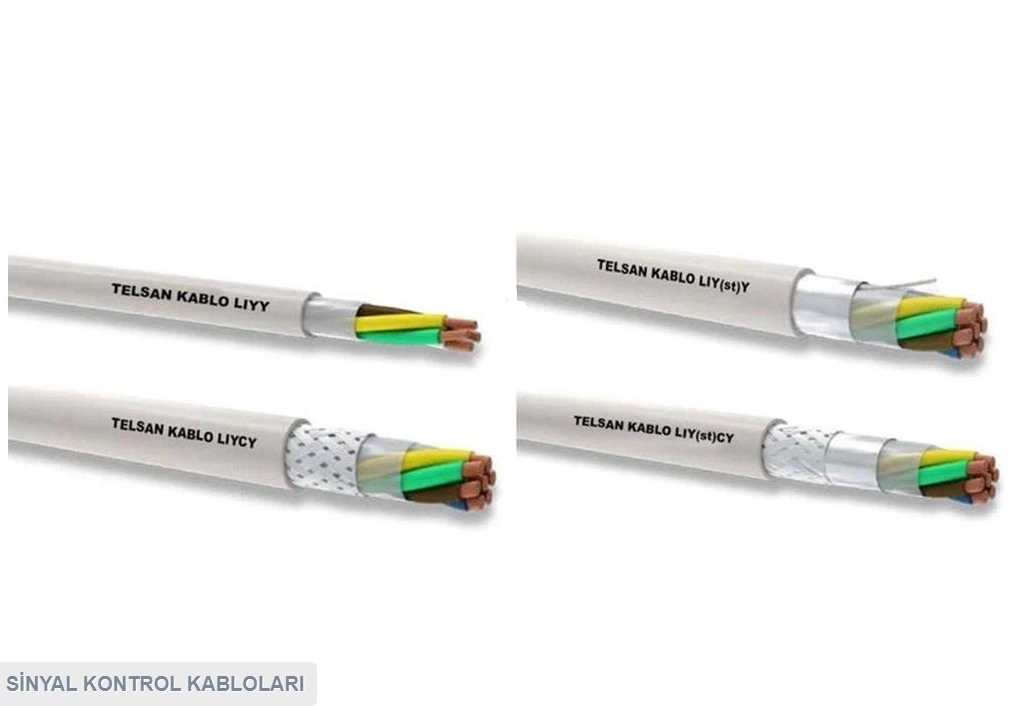

LIYCY kablo kodlaması ne anlama gelir?
LI: İnce çok telli bakır iletken, Y: PVC izolasyon, C: Bakır örgü ekranlama, Y: PVC dış kılıf. Esnek, ekranlı kontrol ve sinyal kablosunu ifade eder.
LIYCY ve LIY(st)CY arasındaki fark nedir?
LIYCY bakır örgü ekranlı, LIY(st)CY ise alüminyum folyo ekranlıdır. Bakır örgü daha iyi ekranlama ve esneklik sağlar, ayrıca daha kolay topraklanır.
0.50mm² kesitli kablo ne kadar akım taşıyabilir?
Yaklaşık 9A kadar akım taşıyabilir, ancak sinyal kablosu olarak genellikle daha düşük akımlarda (≤1A) kullanılması önerilir.
Bakır örgü ekranlama ne avantaj sağlar?
Yüksek ekranlama etkinliği, kolay topraklama imkanı, mekanik dayanıklılık ve esneklik. Özellikle endüstriyel ortamlarda elektromanyetik girişimlere karşı üstün koruma sağlar.
Bu kablo RS-485/422 haberleşmesinde kullanılabilir mi?
Evet, ekranlı yapısı ve 0.50mm² kesiti sayesinde RS-485/422 gibi diferansiyel sinyal iletiminde ve endüstriyel haberleşme uygulamalarında idealdir.
Ekran bağlantısı nasıl yapılmalıdır?
Genellikle sadece bir uçta (çoğunlukla kontrol cihazı tarafında) topraklanmalıdır. Ekran örgüsünü bükerek veya özel ekran terminalleri kullanarak bağlayın.
Bu kablo dış ortamda kullanılabilir mi?
Hayır, iç mekan kullanımına yöneliktir. Dış ortam uygulamaları için UV dirençli, su geçirmez ve genellikle çift kılıflı özel dış ortam kabloları kullanılmalıdır.
Enerji kablolarıyla aynı kanalda döşenebilir mi?
Mümkünse ayrı kanallar kullanılmalıdır. Zorunlu durumlarda en az 20cm mesafe bırakılmalı veya metal ayraçlar kullanılmalıdır.
